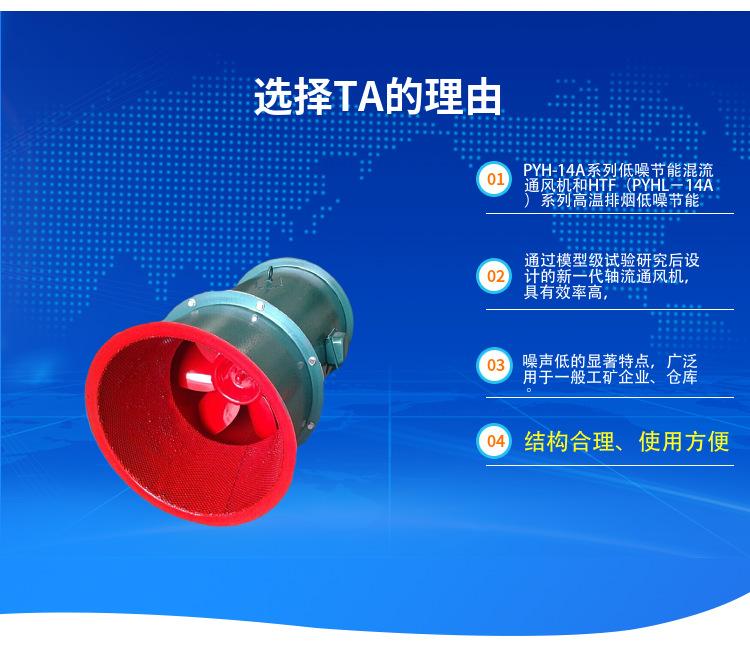

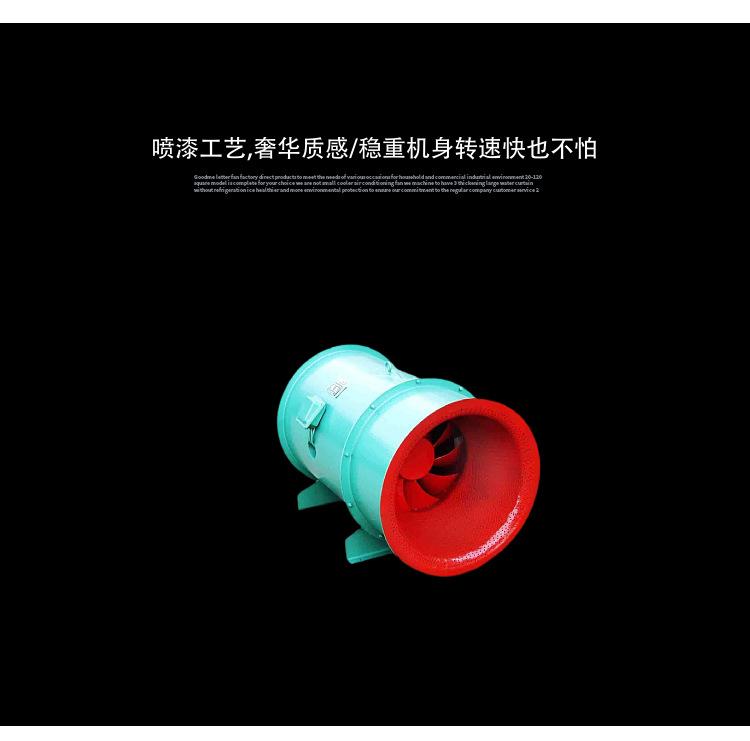

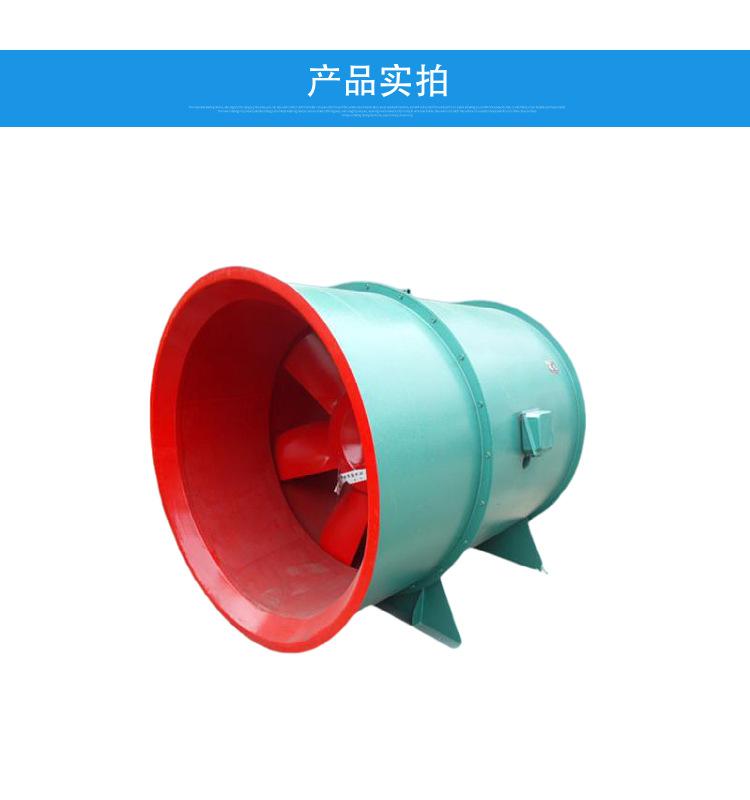

Ventilador de exaustão de fumaça de fluxo misto de velocidade única para alta temperatura Ventilador de fluxo misto economizador de energia Ventilador de exaustão de fumaça de velocidade única PYH-14A-5.5

Os ventiladores de fluxo misto de baixo ruído e economia de energia da série HL3-2A e os ventiladores de fluxo misto de baixo ruído e economia de energia com exaustão de fumaça de alta temperatura da série HTF (PYHL-14A) são um novo tipo de ventilador entre os ventiladores de fluxo axial e os ventiladores centrífugos. Eles têm as características de alta pressão dos ventiladores centrífugos, grande fluxo dos ventiladores de fluxo axial, alta eficiência, boa economia de energia, baixo ruído e fácil instalação. Esta série de ventiladores tem um design inovador, compacto, pequeno, leve e fácil de instalar. Comparados aos ventiladores centrífugos antigos, eles podem economizar 20% de eletricidade. Quando a velocidade é inferior a 2000r/min, o ruído é inferior a 75dB(A). Quando o ventilador é conectado à tubulação e instalado na caixa de ar condicionado, o ruído é inferior a 70dB(A). Ele pode substituir ventiladores centrífugos de média e baixa pressão abaixo de 2000pa e é amplamente utilizado na ventilação e remoção de poeira de edifícios industriais e civis. Os ventiladores da série PYHL-14A são produtos derivados da série HTF. A extremidade de entrada de ar dos ventiladores é equipada com um silenciador coletor. Os produtos podem operar normalmente por 1 hora em uma temperatura ambiente de aproximadamente 300 graus Celsius. Podem ser usados para ventilação e exaustão de fumaça em altas temperaturas. São adequados para instalações de apoio ao combate a incêndios, como túneis subterrâneos, shoppings subterrâneos, armazéns subterrâneos, etc.

1. Características estruturais do ventilador

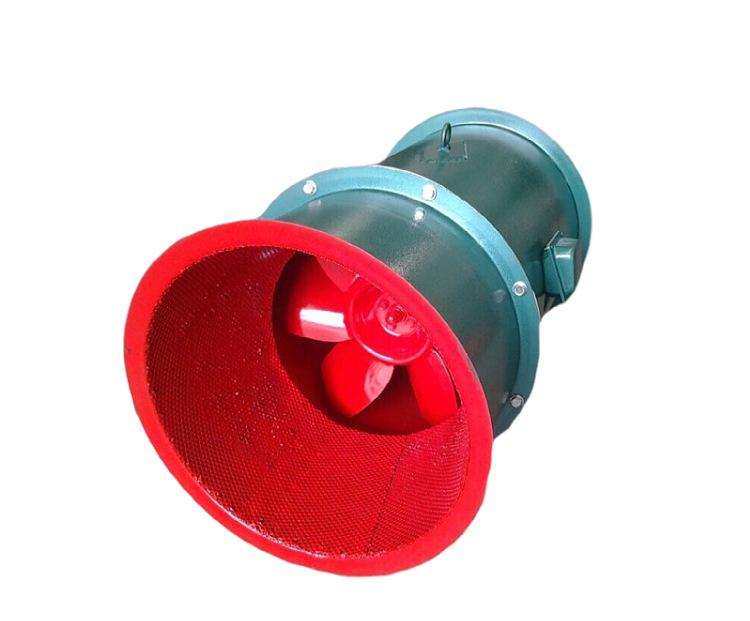

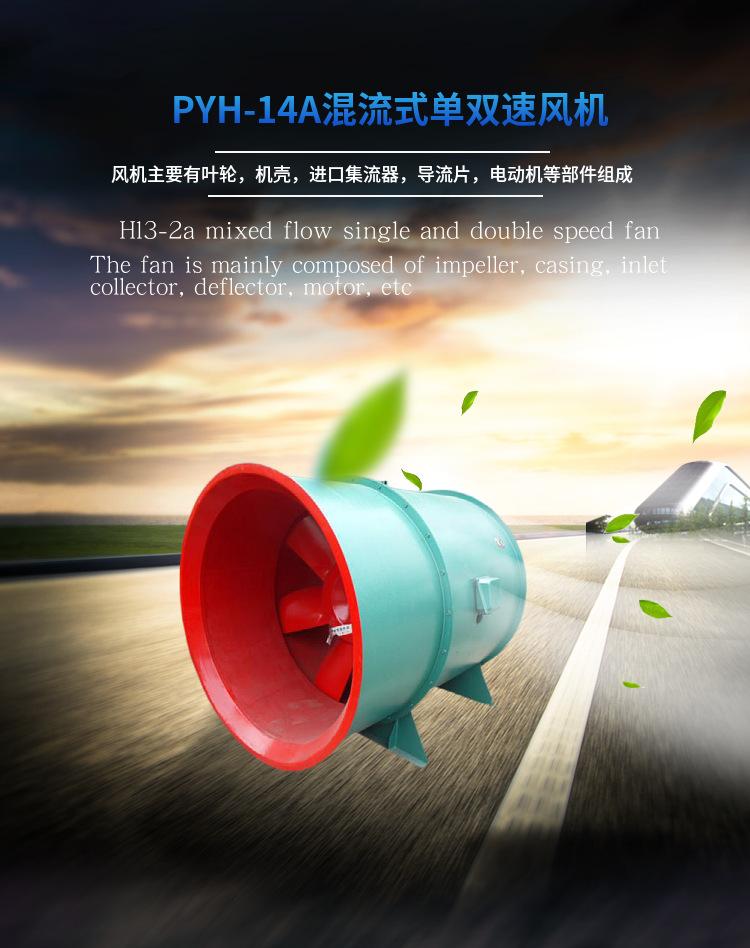

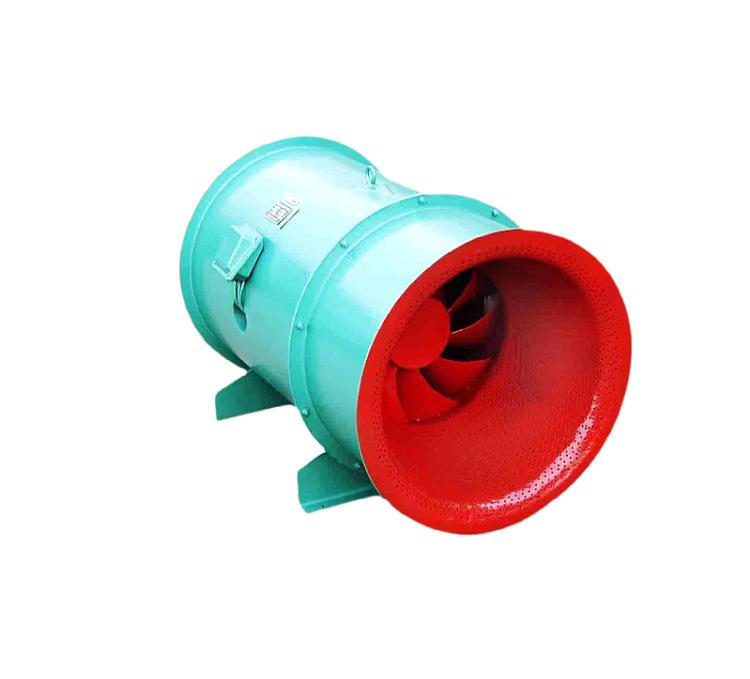

O ventilador é composto principalmente por um impulsor, uma carcaça, um coletor de admissão, uma palheta guia e um motor. O impulsor é soldado ao cubo por uma tala torcida com características de aceleração meridiana. Após testes de balanceamento dinâmico e sobrevelocidade, apresenta bom desempenho aerodinâmico. A carcaça é cilíndrica e conectada ao silenciador como um todo. A saída é equipada com uma palheta guia, que proporciona boa distribuição do fluxo de ar e pressão estável. O ventilador PYHL-14A foi projetado com entrada de ar secundária, o que é benéfico para reduzir a temperatura ambiente do motor.

2. Finalidade do ventilador
Ventiladores de fluxo misto da série HL3-2A Os ventiladores de fluxo misto com exaustão de fumaça de alta temperatura da série HTF (PYHLK-14A) são amplamente utilizados em ventilação e proteção contra incêndio, com exaustão de fumaça de alta temperatura em túneis, garagens subterrâneas, edifícios civis, metalurgia, fábricas e minas. A temperatura do gás dos ventiladores da série HL3-2A não deve exceder 80 graus Celsius, e a temperatura de operação dos ventiladores da série HTF (PYHL-14A) é de 300 graus Celsius. Não são permitidas substâncias pegajosas no gás, e a poeira e partículas duras contidas não devem exceder 150 mg/m³. Ventiladores de fluxo misto à prova de explosão podem ser selecionados para ambientes especiais.

3. Seleção de desempenho do ventilador
O desempenho do ventilador pode ser verificado na tabela de desempenho. O desempenho listado na tabela é o desempenho dentro da faixa de alta eficiência. Ele é dividido em cinco características de acordo com a vazão. A tabela de desempenho prevalecerá na seleção. O desempenho do ventilador qualificado na vazão nominal não excede +＿5%. A tabela de seleção de desempenho é o desempenho sob o estado padrão. Independentemente do desempenho exigido pelos documentos técnicos ou requisitos do pedido, o estado padrão prevalecerá. A pressão atmosférica do estado padrão = 101325pa, t = 20 temperatura relativa = 50% estado do ar. Quando as condições reais de uso não atendem ao acima, a conversão deve ser feita de acordo com a fórmula relevante. O método de instalação do ventilador pode ser dividido em vertical e horizontal. Se a instalação vertical for indicada no pedido, se houver requisitos especiais para parâmetros de desempenho, como vazão, tamanho da instalação de pressão, etc., a empresa irá projetá-lo e produzi-lo separadamente. O valor do fluxo do ventilador da série HTF (PYHL-14A) é o valor do fluxo de ar de alta temperatura de 300 graus Celsius, que é +＿5% maior que o valor do fluxo do ventilador da série HL3-2A selecionado em tempos normais.
