Fabricante de Estrutura de Rolos Ajustável Hgk-50 Estrutura Pequena de Rolos de Poliuretano Soldagem Automática Estrutura de Viragem com Levantamento Hidráulico
Quantidade
Rolos de soldagemterAutoajustável、Ajustável、Tipo de vagão plano、InclináveleAnti-movimentoA configuração padrão é usar uma combinação ativa e uma passiva. Quando a peça de trabalho é muito longa, uma combinação ativa e várias passivas podem ser usadas.

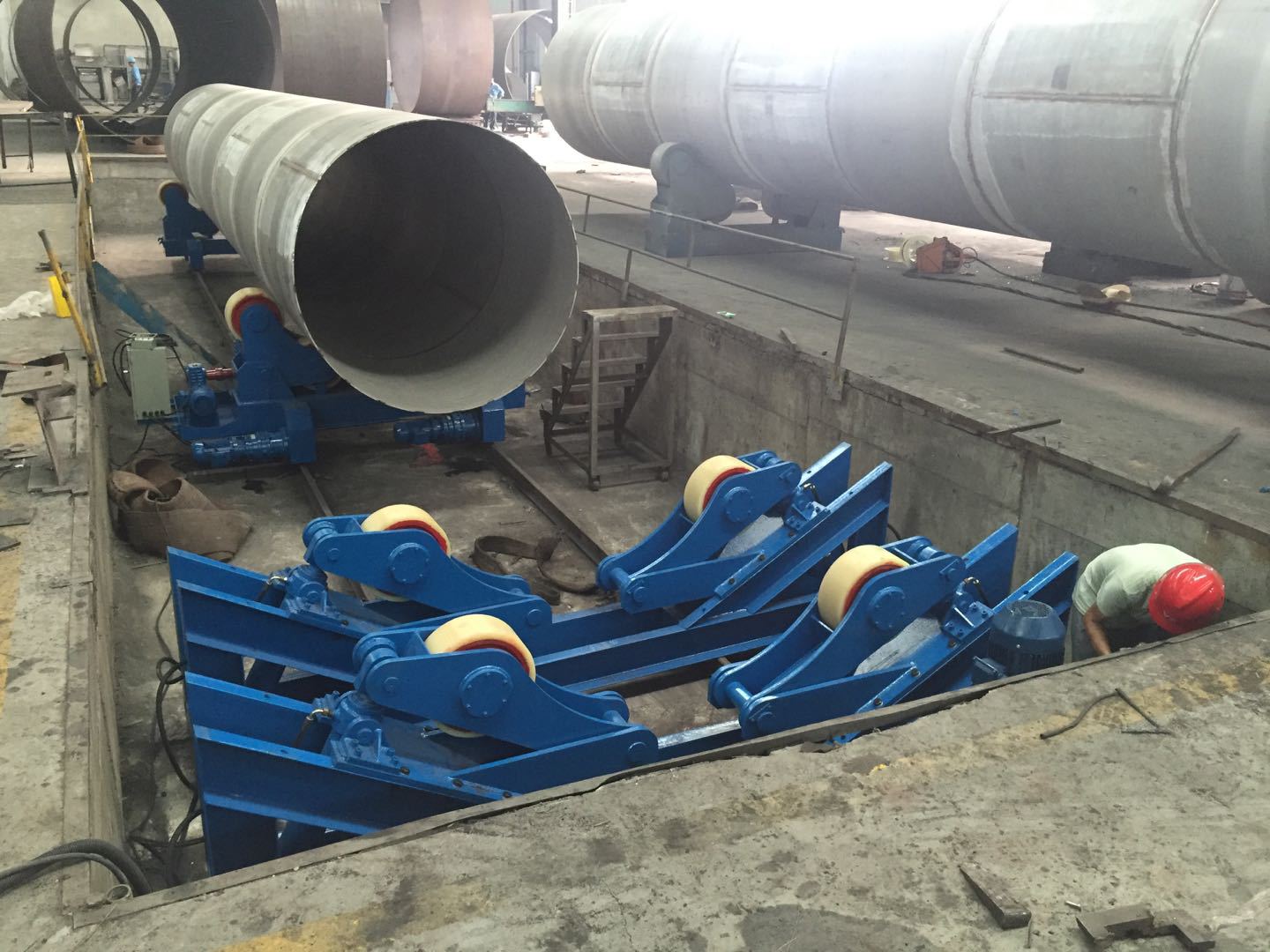

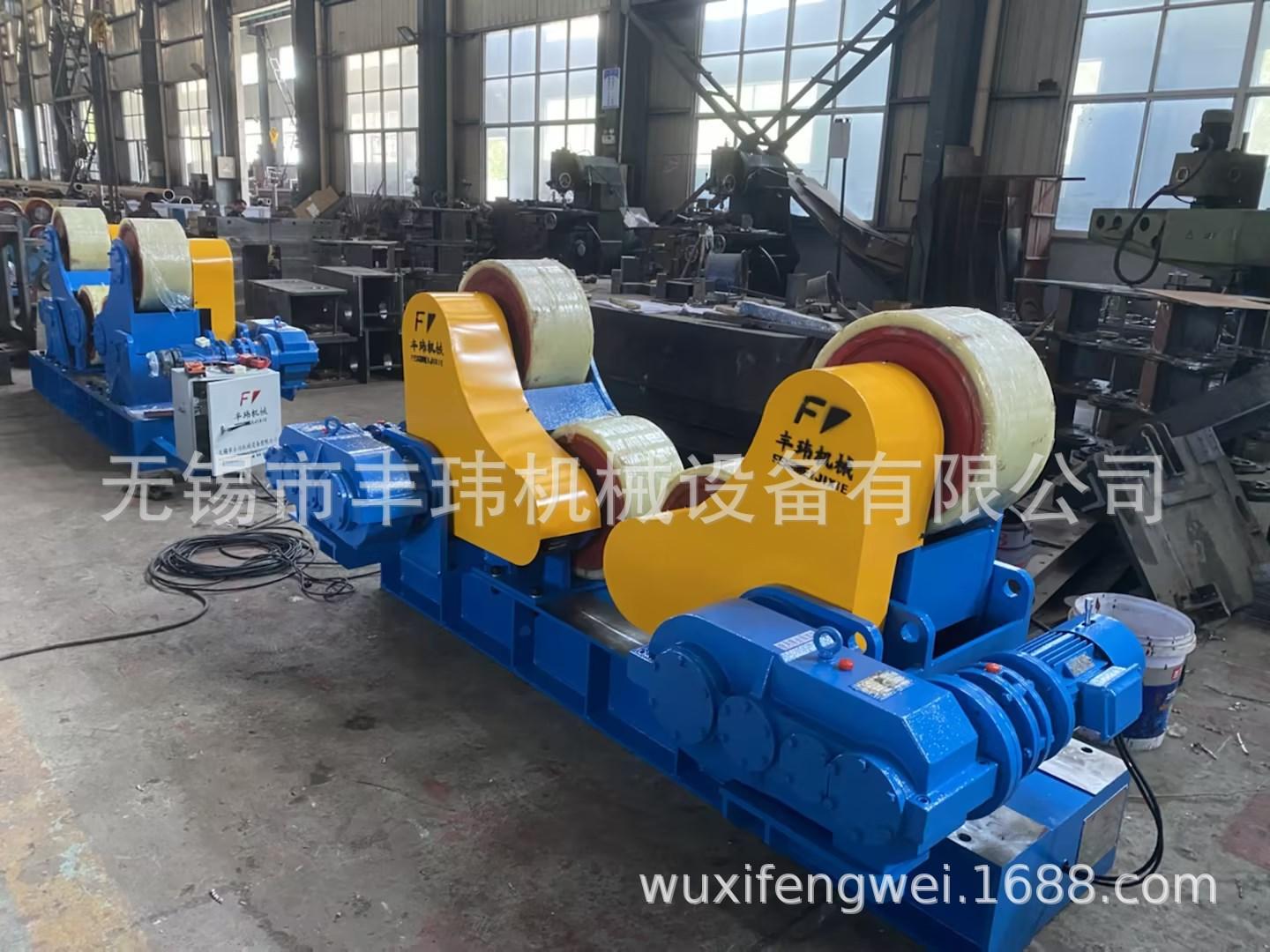

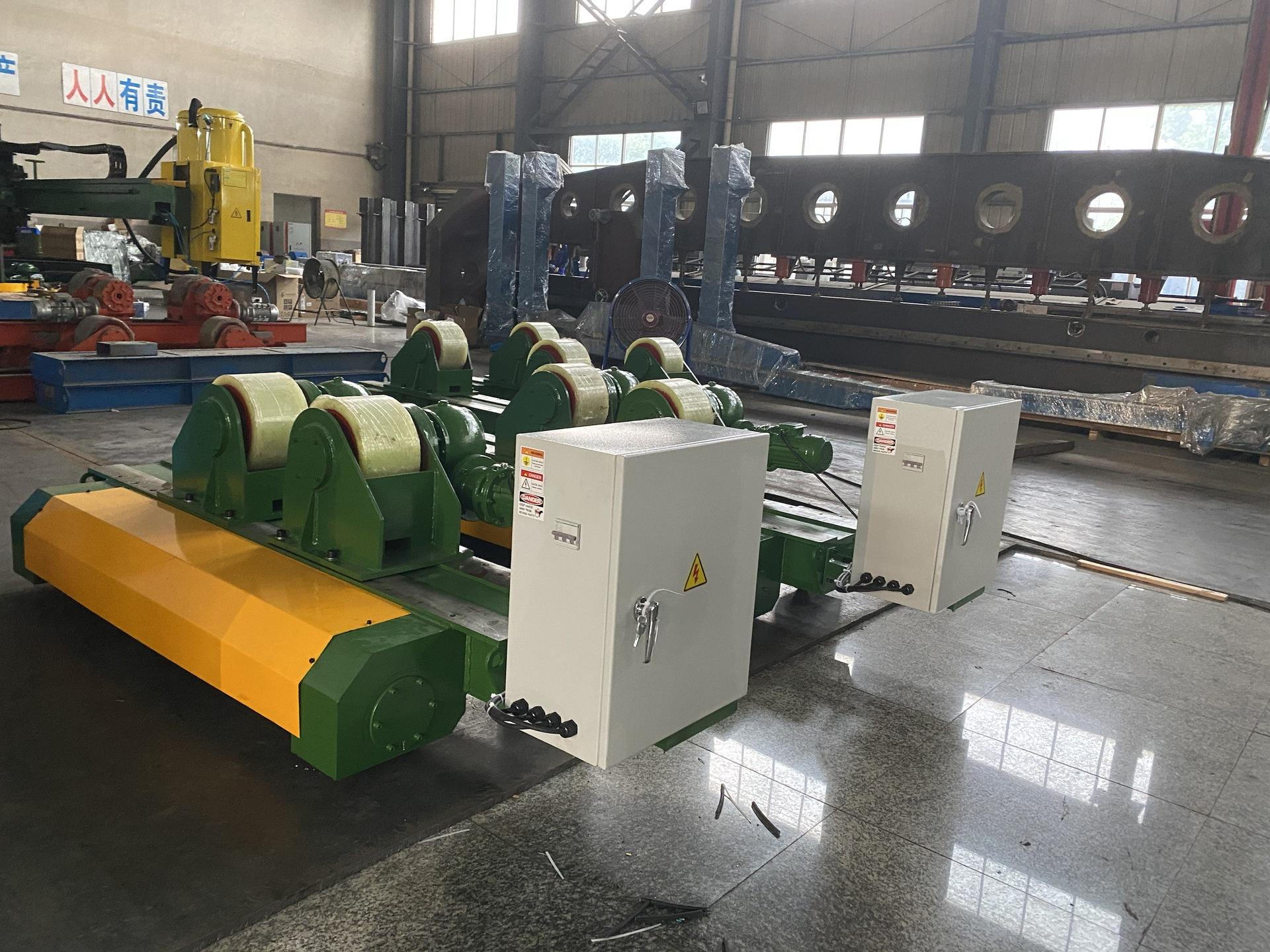

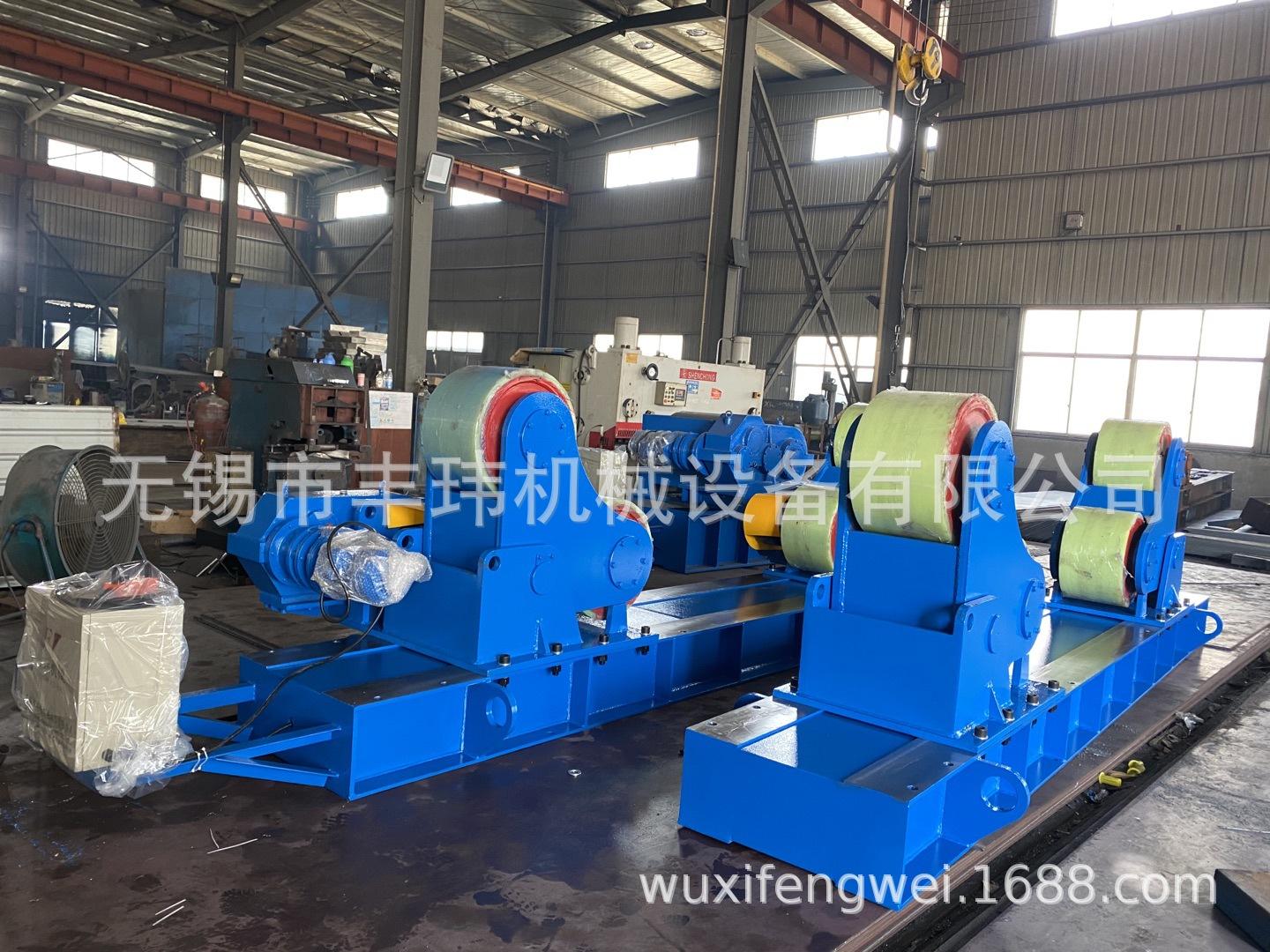

Estrutura de rolo autoajustávelÉ adequado para soldagem de cilindros redondos e pode ser ajustado de acordo com o tamanho do cilindro. Existem várias especificações para os usuários escolherem, e uma grande tonelagem pode ser projetada e fabricada em nome dos clientes.
Parâmetros técnicos:
|
Especificações e modelos |
Peso de carga (kg) |
Faixa de trabalho aplicável (mm) |
Diâmetro e largura do rolo (mm) |
Velocidade linear do rolo (m/h) |
Potência do motor (kw) |
Modo de velocidade |
|
|
roda de borracha |
Rodas de metal |
||||||
|
HGZ-5 |
5.000 |
￠250-2300 |
￠250*100 |
2*￠240*20 |
6-60 |
0,75 |
Regulação de velocidade eletromagnética contínua ou regulação de velocidade contínua de frequência variável |
|
HGZ-10 |
10.000 |
￠320-2800 |
￠300*120 |
2*￠290*25 |
6-60 |
1.1 |
|
|
HGZ-20 |
20.000 |
￠500-3500 |
￠350*120 |
2*￠340*30 |
6-60 |
1,5 |
|
|
HGZ-40 |
40.000 |
￠600-4200 |
￠400*120 |
2*￠390*40 |
6-60 |
3 |
|
|
HGZ-60 |
60.000 |
￠750-4800 |
￠450*120 |
2*￠440*50 |
6-60 |
4 |
|
|
HGZ-80 |
80.000 |
￠850-5000 |
￠500*120 |
2*￠490*60 |
6-60 |
4 |
|
|
HGZ-100 |
100.000 |
￠1000-5500 |
￠500*120 |
2*￠490*70 |
6-60 |
5.5 |
|
|
HGZ-150 |
150.000 |
￠1000-6500 |
Feito sob encomenda |
6-60 |
2*3 |
||

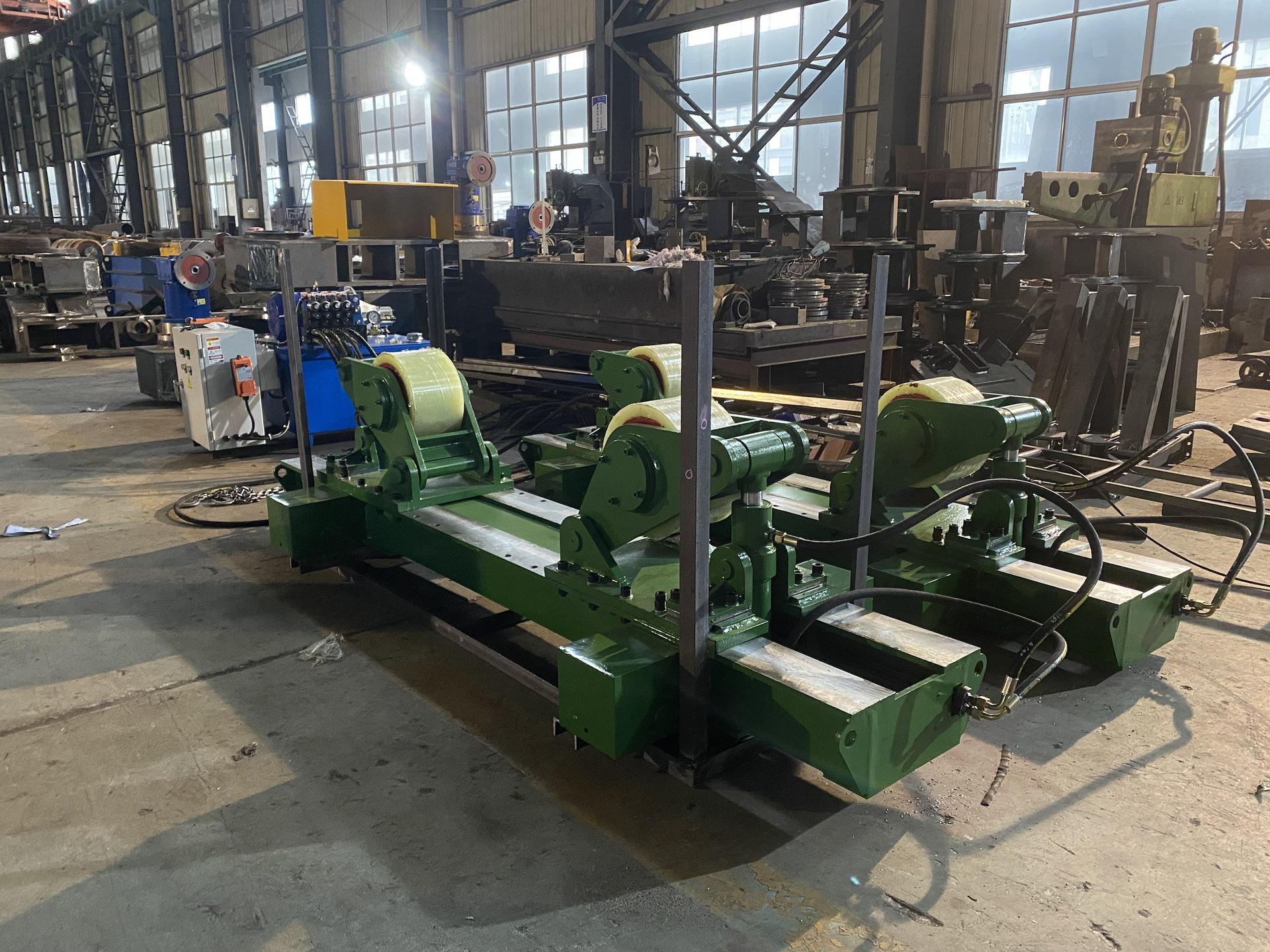

Suporte de rolo ajustávelExistem dois tipos: tipo ajustável por parafuso e tipo ajustável por máquina. Ao ajustar a distância dos rolos, cilindros de diâmetros diferentes podem ser usados.
Parâmetros técnicos:
|
Especificações e modelos |
Peso de carga (kg) |
Faixa de trabalho aplicável (mm) |
Diâmetro e largura do rolo (mm) |
Velocidade linear do rolo (m/h) |
Potência do motor (kw) |
Espaçamento ajustável |
Modo de velocidade |
|
|
roda de borracha |
Rodas de metal |
|||||||
|
HGK-2 |
2000 |
￠200-1200 |
￠200*100 |
2*￠190*16 |
6-60 |
2*0,18 |
A haste do parafuso manual é ajustável, o passo do parafuso é ajustável |
Regulação de velocidade contínua de conversão de frequência ou regulação de velocidade contínua DC |
|
HGK-5 |
5.000 |
￠250-2300 |
￠250*100 |
2*￠240*20 |
6-60 |
2*0,37 |
||
|
HGK-10 |
10.000 |
￠300-2800 |
￠300*120 |
2*￠290*25 |
6-60 |
2*0,55 |
||
|
HGK-20 |
20.000 |
￠500-3500 |
￠350*120 |
2*￠340*35 |
6-60 |
2*1.1 |
||
|
HGK-40 |
40.000 |
￠600-4200 |
￠400*120 |
2*￠390*45 |
6-60 |
2*1,5 |
||
|
HGK-60 |
60.000 |
￠750-4800 |
￠450*120 |
2*￠440*60 |
6-60 |
2*2,2 |
Parafuso ajustável |
|
|
HGK-80 |
80.000 |
￠850-5000 |
￠500*120 |
2*￠490*70 |
6-60 |
2*3 |
||
|
HGK-100 |
100.000 |
￠1000-5500 |
￠500*120 |
2*￠490*80 |
6-60 |
2*3 |
||
|
HGK-150 |
150.000 |
￠1100-6000 |
/ |
￠620*220 |
6-60 |
2*4 |
||
|
HGK-250 |
250.000 |
￠1100-7500 |
/ |
￠660*260 |
6-60 |
2*5,5 |
||
|
HGK-400 |
400.000 |
￠1100-7500 |
/ |
￠750*320 |
6-60 |
2*7,5 |
||
|
HGK-500 |
500.000 |
￠1100-7500 |
/ |
￠750*400 |
6-60 |
2*11 |
||
Nota: Os rolos HGK-2~HGK-100 são rodas combinadas de aço e borracha, os rolos HGK-100~HGK-500 são rodas totalmente de aço ou borracha importada
