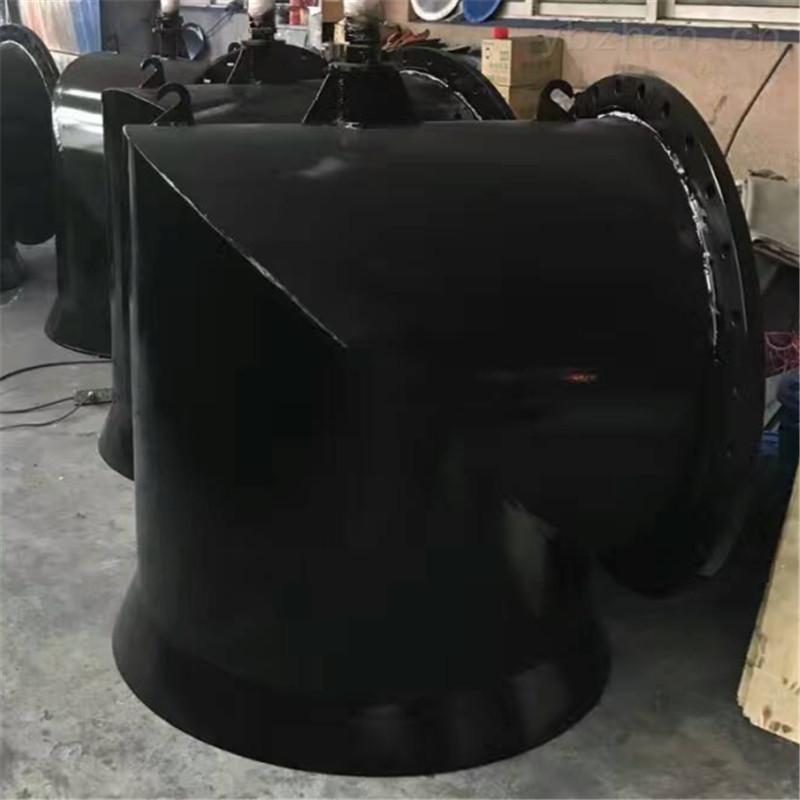

Válvula Gaveta de Distribuição de Água Pzii-600 Fabricante em Estoque Conexão por Flange Forte Capacidade de Vedação Válvula Gaveta de Distribuição de Água para Mineração

1、Válvula gaveta de distribuição de água para mineração?6?7 é uma válvula gaveta de ângulo reto, que pode suportar uma pressão de 0,1 Mpa. É usada principalmente para distribuição de água em vários poços de sucção subterrâneos em minas, e também pode ser usada para processamento mineral,

Drenagem do tanque de tratamento de água. A água não contém meios corrosivos e a temperatura da água não é superior a 80℃.
2. Significado do modelo:
Tais como: PZ2-400
Válvula gaveta de distribuição de água PZ2
Diâmetro nominal de 400
3、O padrão executado pela válvula gaveta de distribuição de água de mineração ?6?7 é: Padrão da empresa Q/BBC-007-91 《Válvula Gaveta de Distribuição de Água》。
2. Descrição da Estrutura
1. A válvula de distribuição de água de mina 6-7 é composta de um console operacional, uma biela, uma haste de válvula, uma válvula de gaveta, um tubo curto e outros componentes.
2. O tipo PZ2 usa um pequeno motor elétrico como fonte de energia para substituir a operação manual, o que é conveniente e rápido.
3. A válvula gaveta consiste em um corpo de válvula e um disco de válvula.
(1) O corpo da comporta é uma peça soldada com um anel de vedação cônico instalado na parte inferior, que junto com o disco da válvula forma a peça de vedação.
(2) O disco da válvula é composto por peças soldadas e almofadas de borracha e é conectado à haste da válvula por meio de um conjunto de parafuso anelar para garantir o desempenho de vedação da válvula.
4. O tubo curto serve para ser enterrado na parede do poço de distribuição de água e é uma peça soldada.
5. O comprimento da biela é determinado pela diferença de altura entre a placa inferior do poço de distribuição de água e a placa inferior da sala de bombas. Está dividido em quatro especificações: 5 metros, 4,5 metros, 4 metros e 3,5 metros.

Os usuários também podem determinar o comprimento da biela de acordo com a altura real de instalação e personalizá-la conforme necessário.
3. Instalação
1. Durante o período de armazenamento deste produto, o parafuso do painel de controle deve ser revestido com graxa antiferrugem e protegido do sol e da chuva. As peças da válvula devem ser protegidas contra graxa.

Evite o envelhecimento da borracha.
2. Ao despejar a parede do poço, reserve furos curtos para tubos e furos de canal de aço para suportar comportas valvuladas e reserve furos de fundação para o console de operação no piso da sala de bombas.
3. Conecte o flange do bico valvulado e o tubo curto (com uma almofada de borracha no meio), insira o tubo curto no orifício reservado e use a haste da válvula exposta do bico valvulado para encontrar a verticalidade.

Fixe o canal de suporte de aço.
4. Após a colocação da mesa cirúrgica, levante o parafuso de acordo com as dimensões exigidas pelas instruções.
5. Verifique o comprimento da biela entre a haste da válvula e o parafuso, instale a biela, verifique a verticalidade e fixe a mesa cirúrgica e o tubo curto.
6. Remova o anel de retenção na extremidade da haste da válvula e verifique se todo o mecanismo funciona de forma flexível.
