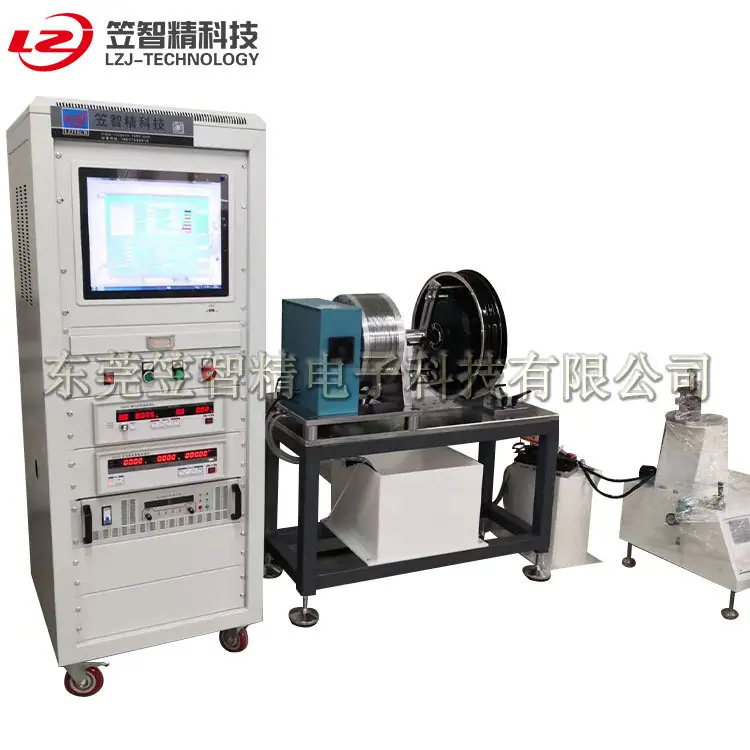

Dinamômetro de Motor de Cubo de Roda Máquina de Teste de Motor de Cubo de Roda Máquina de Teste de Motor Central Máquina de Teste de Motor

1. Introdução

O instrumento digital de exibição de torque, velocidade e potência é o instrumento secundário do dinamômetro. Ele é conectado diretamente ao dinamômetro e exibe o torque, a velocidade e a potência de saída do motor testado no dinamômetro. Também pode ser conectado ao controlador do dinamômetro, que controla o traçado da curva característica do motor testado.

2. Composição

A estrutura interna do display do dinamômetro digital é baseada em um microcomputador de chip único como núcleo, com expansão apropriada de memória de programa (ROM), memória de dados (RAM), interfaces de E/S, temporizador/contador, conversor A/D, gerador de pulsos, fonte de alimentação regulada, etc., formando um sistema de aplicação de microcomputador dedicado. O display do dinamômetro digital converte o torque analógico (0~1.500V) e o pulso de velocidade (sinal TTL) transmitidos pelo dinamômetro em quantidades digitais, e calcula a potência de saída de acordo com a fórmula P2=M·n/9.55 (as unidades de M, n e P2 são N.m, r/min e W respectivamente), então exibe simultaneamente os valores de M, n e P2 na janela de exibição, com os dados na janela de exibição atualizando a cada 0,5 segundos.

3. Parâmetros técnicos
