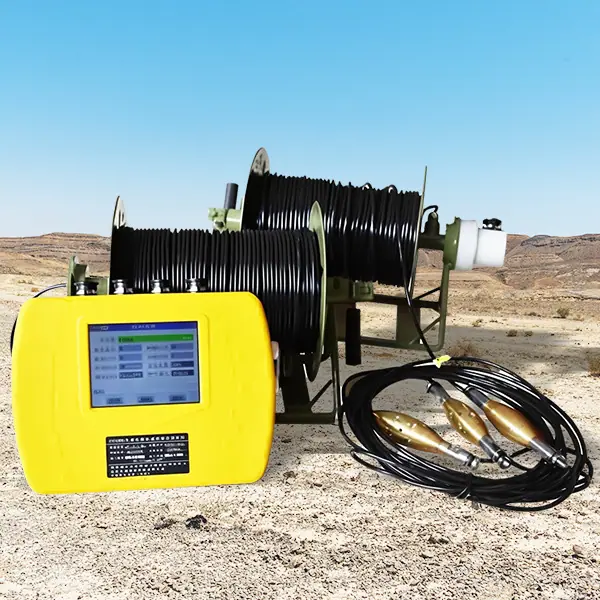

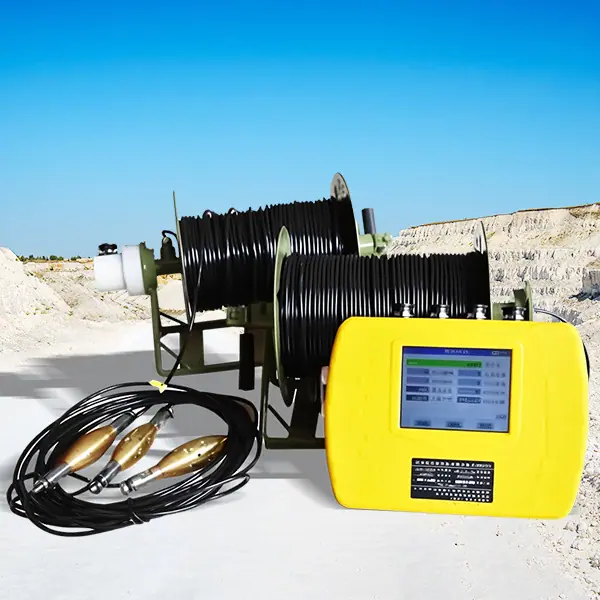

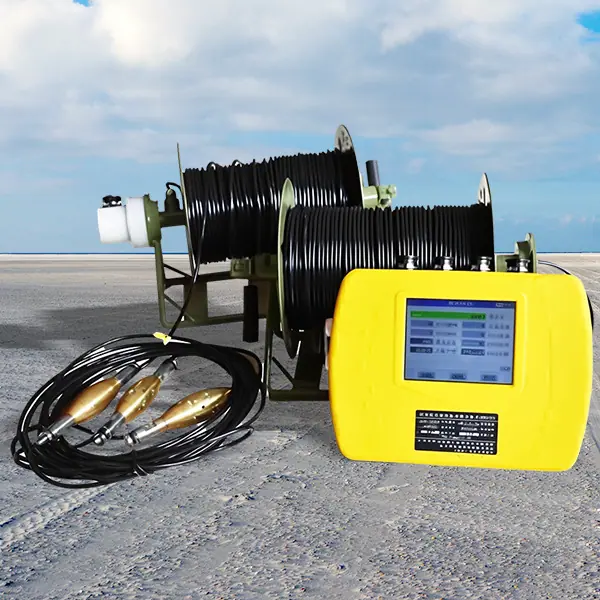

Yzt6(uma) Detector de Água em Furo de Mineração Estrutura Simples Detector de Água em Furo Principais Características Detector de Água em Furo

Utilizando perfuração na face da galeria de escavação para exploração geofísica por poços, a sonda de medição é lentamente empurrada da abertura do poço até o fundo para detecção por varredura ponto a ponto, que pode detectar e prever dentro de um alcance de 20-30 metros ao redor do poço e no fundo, alcançando a função de detecção avançada de água por perfuração. Durante a detecção, o instrumento usa automaticamente o método de resistividade e o método de polarização induzida simultaneamente, e pode obter dados de detecção de múltiplos parâmetros. Os dados podem ser processados, analisados e previstos automaticamente, permitindo a detecção e previsão fina e eficaz de corpos ricos em água, canais condutores de água e outros corpos geológicos prejudiciais. É uma boa combinação de detecção de água por perfuração e detecção geofísica de água. É um instrumento avançado totalmente novo para detecção e previsão de água em galerias de mina.

Método de Polarização Induzida (Método IP): Um método de prospecção que utiliza as diferenças nos efeitos de polarização induzida de diferentes rochas e minerais como sua base material, e explora as condições geológicas do subsolo observando e estudando os efeitos geoeletricos da Terra. O efeito de polarização induzida das rochas está relacionado à dupla camada elétrica na interface entre as partículas da rocha e a solução circundante. Rochas com partículas minerais finas (como aquelas compostas por minerais argilosos) carregam e descarregam rapidamente, enquanto rochas com partículas mais grossas (como aquelas compostas por areia ou cascalho) carregam e descarregam mais lentamente. Isso tem grande significado prático para avaliar anomalias de polarização induzida e usar o método de polarização induzida para encontrar água, e é também a premissa geofísica para usar o método de polarização induzida para encontrar água subterrânea.

1. Detecção Avançada de Água em Escavação Rodoviária:

Especificamente para detecção e previsão de água durante a escavação de túneis; seu instrumento de detecção e previsão de água integra receptor e transmissor, é altamente integrado e equipado com uma sonda de teste dedicada e dispositivo de propulsão, permitindo a conclusão da detecção por furo de sonda a mais de 100 metros de profundidade em pouco mais de uma hora; ele tanto reduz a intensidade de trabalho quanto melhora a eficiência, e pode detectar as condições hidrológicas das camadas em um alcance de 20 a 30 metros ao redor do furo de sonda e no fundo do furo, alcançando a função de detecção de água à frente do furo de sonda; ele pode reduzir significativamente o número de furos de sonda para detecção, economizando tempo e custo, melhorando a eficiência do trabalho, ao mesmo tempo em que também aumenta a capacidade de eliminar perigos ocultos de água durante a escavação de túneis subterrâneos em minas de carvão.

2. Teste multifrequência e multiparâmetro:

Adotando um modo de trabalho de detecção de transmissão simultânea em múltiplos pontos de frequência e recepção simultânea em pontos de mesma frequência, ele não só evita o forte fundo de interferência das atividades humanas subterrâneas e da natureza, melhorando a capacidade de reconhecimento e processamento de sinais fracos, mas também testa os parâmetros de resistividade e polarização induzida das camadas (comumente conhecido como um novo método para encontrar água), superando o método de detecção da maioria das geofísicas de mineração existentes que usa apenas um único parâmetro de resistividade, enquanto o parâmetro de polarização induzida é a característica principal para detectar e avaliar camadas portadoras de água; portanto, pode fornecer melhor precisão para detectar corpos geológicos portadores de água durante o escavamento, e fornecer decisões mais científicas para guiar a exploração de água por perfuração de guia.

3. Análise, interpretação e previsão automáticas:

O instrumento de detecção e previsão de água exibe os resultados da detecção em tempo real durante os testes de campo, analisa-os automaticamente em mapas e faz previsões, eliminando a necessidade de uma complexa etapa manual de análise e processamento de dados; como o instrumento é projetado especificamente para detecção de água em poços, ele é tanto profissional quanto simples de operar, e o sistema possui um software de processamento de dados integrado altamente inteligente, que pode fornecer rapidamente dados de análise e previsão confiáveis para o pessoal geral de levantamento geológico.

Portanto, o instrumento de detecção e previsão de água em furos de sondagem de mineração possui as seguintes três características: operabilidade, eficácia e praticidade.

1. Utilizar um poço avançado existente para perfuração de exploração geofísica para detecção de água aumenta muito o alcance de controle do poço avançado.

2. O furo de sondagem está livre de quaisquer fatores de interferência artificiais, evitando a influência do ambiente complexo da detecção de túneis e proporcionando um bom ambiente de detecção para melhorar a confiabilidade dos resultados da detecção.

3. Testes multifrequenciais e multiparamétricos fornecem uma garantia metodológica para melhorar a precisão dos resultados de detecção.

4. A faixa de interesse para o método de detecção de avanço de perfuração é o espaço cheio de campo próximo com um raio de 30 metros centrado no eixo da perfuração e dentro de uma distância de 30 metros à frente do fundo da perfuração, que é precisamente a área chave onde os acidentes de irrupção de água são propensos a ocorrer. Além disso, a faixa de campo próximo pode distinguir aquíferos menores, o que é benéfico para melhorar a precisão da identificação dos corpos alvo.

Portanto, realizar detecção geofísica avançada com perfuração diamantada de liberação de água avançada em galerias pode não apenas melhorar a precisão da detecção da geofísica, mas também aumentar o alcance de controle dos furos avançados, reduzir o número de furos e alcançar a detecção avançada de galerias de escavação.

1、Tensão de saída de trabalho sem carga: ≤85V;

2、Valor de proteção contra sobrecorrente na extremidade de saída de trabalho: ≤60mA；

3、Faixa de tensão de recepção：0mV～1000mV；

4、Erro de tensão: ≤1%;

5、Corrente de transmissão: ≤60mA;

6、Erro de medição de corrente: ≤1%;

7、Tempo de trabalho contínuo: ≥8h;

8、Faixa dinâmica：80～130dB；

9、Conversor A/D: 24 bits;

10、Frequência do sinal: 4Hz e 0,3Hz, duas frequências transmitidas e recebidas simultaneamente;

11、Parâmetros de medição: resistividade e carregabilidade, dois parâmetros medidos simultaneamente;

12、Profundidade de penetração da sonda 60～150m;

13、Marca à prova de explosão：ExibI；
