Fusível de Lâmina Grande Shengrong 20A32V Fusível Automotivo de Ação Lenta Suprimento Transfronteiriço Equivalente ao Littelfuse 0299020

1. Visão geral do produto

Título: Fusível de Lâmina Grande Sheng Rong 20A 32V AEC-Q200 Fusível Automotivo de Ação Lenta IATF16949 Benchmarking Transfronteiriço Littelfuse 0299020

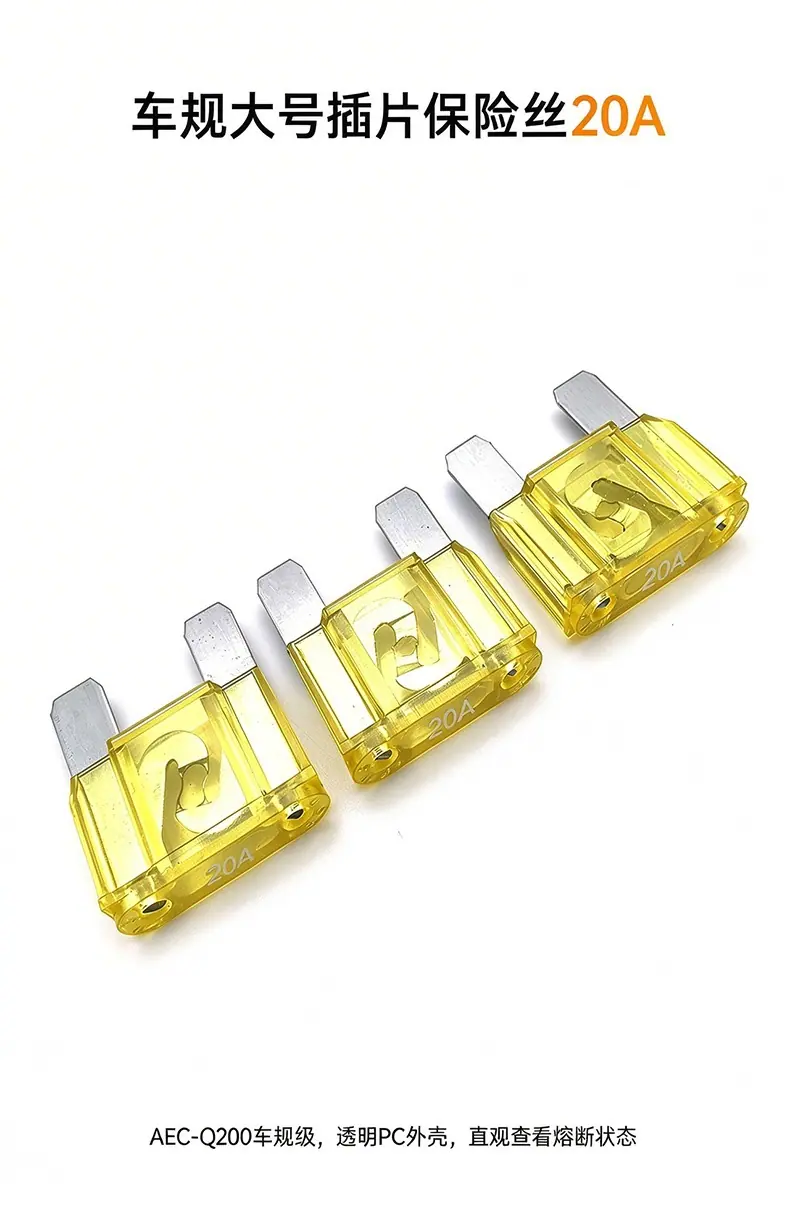

ADMAX1‑20 Fusível de Lâmina Grande MAX para Carro 20A 32VDCEste modelo de fusível de lâmina grande MAX (fusível Maxi) apresenta um invólucro de plástico PC amarelo resistente a altas temperaturas e terminais condutores de liga de zinco, aderindo estritamente aSAE J1888、ISO 8820‑3:2002(E)Design e produção padrão da indústria automotiva. Possui capacidades confiáveis de proteção contra sobrecarga e curto-circuito; a capacidade de interrupção pode atingir1000A@32VDC，Faixa de temperatura de operação-40℃ ~ +125℃, adaptando-se a condições de trabalho complexas, como altas e baixas temperaturas e frio intenso em compartimentos de motor de veículos. A fábrica passou pelo sistema de qualidade IATF16949 (anteriormente TS16949) e obteve as certificações de segurança e ambientais UL, RoHS e REACH; adequado para carros de passeio, trailers, compressores de ar, máquinas de construção e chicotes de fiação de veículos personalizados, fornecido exclusivamente para mercados de exportação, suportando fornecimento em massa e teste de amostras para múltiplas especificações de corrente.

Instruções de Benchmarking

Fusível Lâmina Automotivo Grande MAX Andu ADMAX1‑20, Dimensões Externas, Posições dos Pinos de Montagem, Padrão SAE J1888 eLittelfuse MAX20 / 0299020.LTotalmente compatível, 32VDC 20A, carcaça vermelha, terminais de liga de zinco prateados, pode substituir diretamente os fusíveis MAXI Littelfuse da mesma especificação.

II. Principais Características do Produto

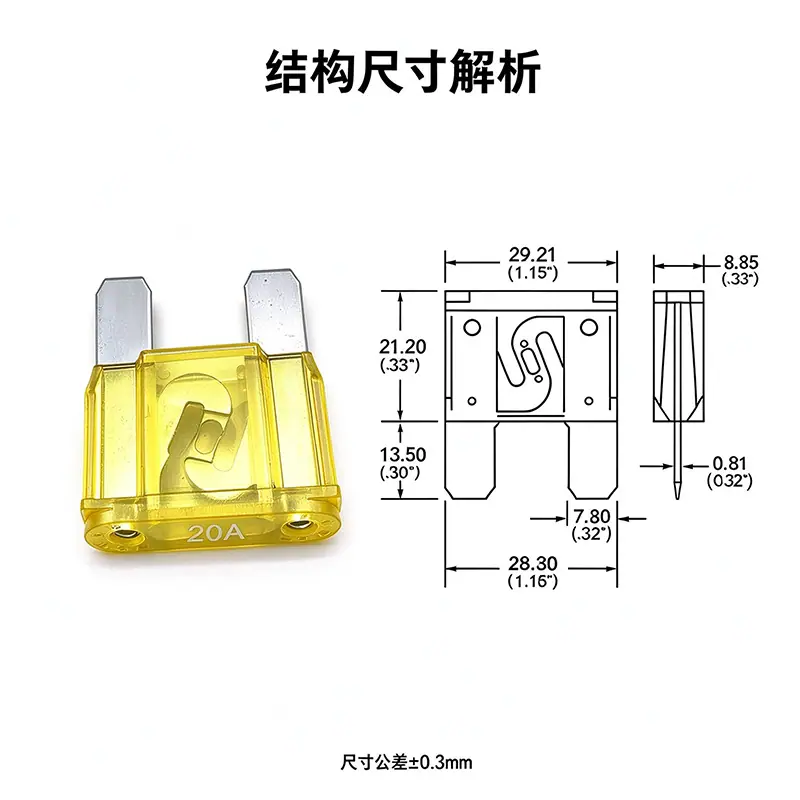

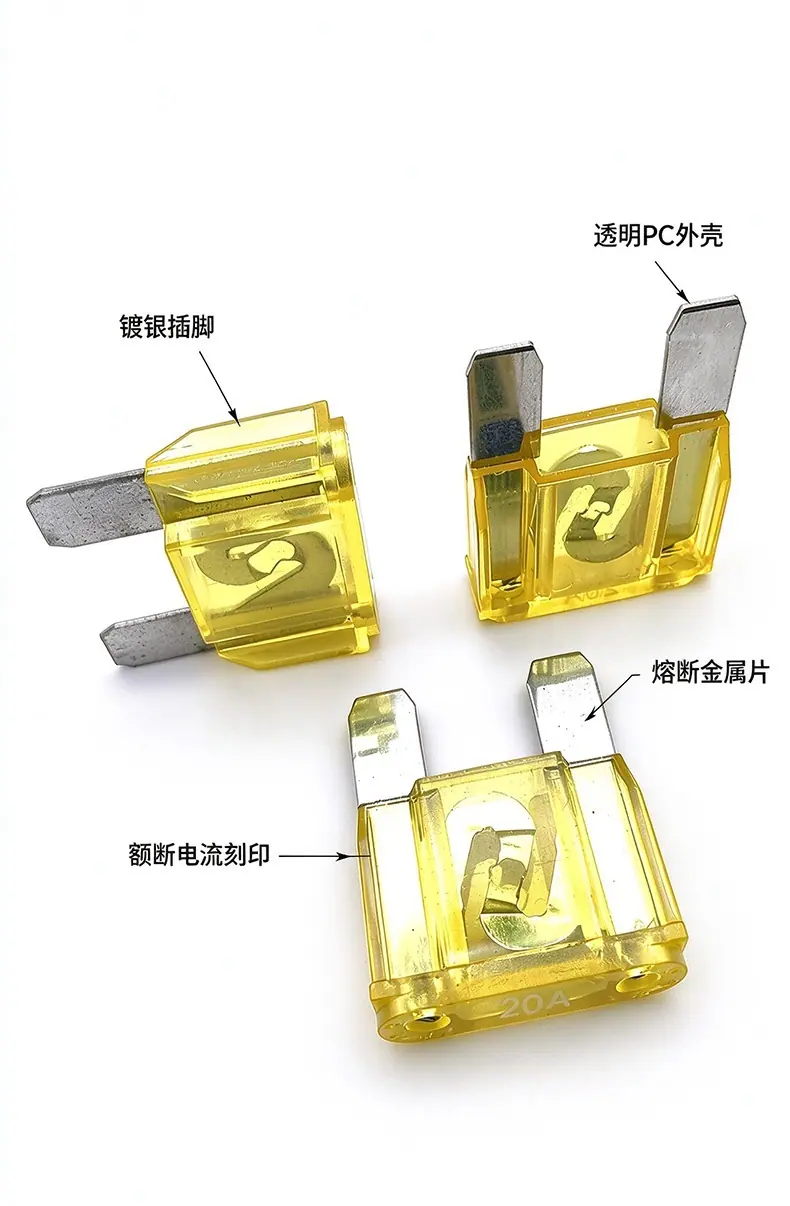

✅ Materiais de grau automotivo：Capa isolante de PC transparente amarela, resistente a altas e baixas temperaturas, permite a inspeção visual do status interno do fusível de fusão; terminais metálicos de liga de zinco, baixa resistência de contato, pequena geração de calor sob condições de operação de alta corrente, condutividade estável. ✅Excelente desempenho elétrico：Capacidade de interrupção 1000A@32VCC；Resistência a frio da especificação 20A 1,42mΩ, queda de tensão típica 75mV, I²t：8450A²s, os parâmetros de tempo do fusível cumprem rigorosamente a curva característica tempo-corrente, evitam desarme intempestivo, cortam rapidamente o chicote de proteção do circuito e os equipamentos elétricos em caso de falha. ✅Operação em ampla faixa de temperatura：Temperatura de trabalho de -40℃ a +125℃, atende ao ambiente de temperatura severa do compartimento do motor e a modificações externas de veículos, vem com uma curva de derating de temperatura para referência. ✅Tamanho padronizado：Dimensões padrão da lâmina terminal MAX tamanho grande, tolerância ±0,3 mm, compatível diretamente com porta-fusíveis e caixas de fusíveis MAX padrão do mercado, simples e conveniente para instalação de substituição. ✅Endosso de Certificação Completa：Sistema de Qualidade Automotiva IATF16949, Segurança UL, RoHS, Conformidade Ambiental REACH, Atende aos Requisitos para Mercados de Exportação Domésticos e Europeus/Americanos. ✅Série completa, múltiplas especificações：A mesma série oferece 20A/25A/30A/40A/50A/60A/70A/80A/100A; diferentes capacidades de corrente são distinguidas pela cor da carcaça para seleção.

III. Tabela de Parâmetros de Especificação Detalhada

Valores dos Parâmetros do Projeto (ADMAX1-20) Modelo do Produto ADMAX1-20 (MAX Grande / Fusível Lâmina Maxi) Corrente Nominal 20A Tensão Nominal 32VDC (Compatível com 48/63VDC) Capacidade de Interrupção 1000A @32VDC Material da Carcaça PC (Vermelho Transparente) Material do Terminal Liga de Zinco Cor da Carcaça Amarelo (Cor de Identificação 20A) Queda de Tensão Típica 75mV Resistência a Frio 1,42 mΩ Valor I²t 8450 A²s Dimensões Tolerância ±0,3mm Temperatura de Operação -40℃ ~ +125℃ Padrões de Execução SAE J1888, ISO 8820-3:2002(E) Sistema de Qualidade IATF16949(TS16949) Certificação do Produto UL, RoHS, REACH Tipo de Proteção Proteção contra Sobrecarga, Proteção contra Curto-Circuito Cenários Aplicáveis Veículos de Passeio, RVs, Compressores de Ar, Máquinas de Construção, Chicotes Elétricos Modificados de Veículos, Circuitos DC de Veículos

IV. Características Tempo-Corrente de Fusíveis

Referência de Fusão (Porcentagem da Corrente Nominal - Tempo de Fusão)

1. Corrente Nominal de 110%: Mínimo de 4 horas sem queimar
2. Corrente Nominal de 135%: 0,75S ~ 10min
3. Corrente Nominal de 200%: 0,15S ~5S
4. Corrente Nominal de 350%: 0,080S ~ 0,250S
5. Corrente Nominal de 600%: 0,030S ~0,100S

Observação: O produto é fornecido com uma curva de derating de temperatura; à medida que a temperatura ambiente aumenta, a capacidade de condução de corrente contínua do fusível diminuirá. Para seleção de engenharia, consulte a curva de avaliação de temperatura na folha de especificações.

V. Tabela Comparativa Completa da Especificação da Série

Número da Peça Corrente Nominal Cor da Carcaça Resistência ao Frio I²t(A²s)

ADMAX1‑20 20A Amarelo 3,10mΩ 1100

ADMAX1‑25 25A Cinza 2,39mΩ 2087

ADMAX1‑30 30A Verde 1,95mΩ 4070

ADMAX1‑40 40A Laranja 1,71mΩ 6032

ADMAX1‑50 50A Vermelho 1,42mΩ 8450

ADMAX1‑60 60A Azul 1,10mΩ 11300

ADMAX1‑70 70A Marrom 0,89mΩ 15300

ADMAX1‑80 80A Branco 0,64mΩ 6900

ADMAX1‑100 100A Roxo 0,45mΩ 9600

VI. Descrição do Cenário de Aplicação

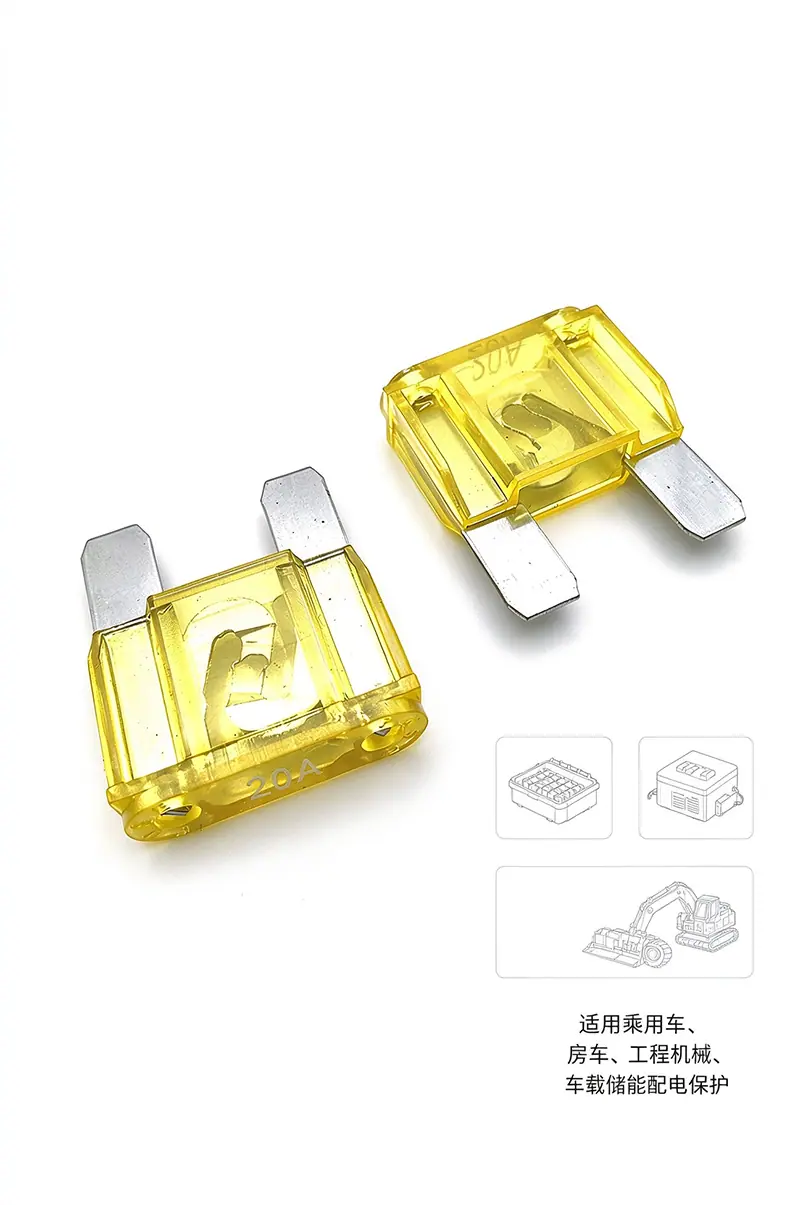

Amplamente utilizado em sistemas de veículos 12-24V CC: 🚗 Proteção de circuito para todo o sistema elétrico de carros de passeio; 🚐 Proteção para chicotes de fiação em modificações de motorhomes e veículos de nova energia; 🔧 Proteção de distribuição de energia para compressores de ar, máquinas de construção e veículos especiais; ⚡ Proteção contra sobrecarga e curto-circuito para circuitos de saída de bateria e alternador; Adequado para e-commerce transfronteiriço no exterior: Aquisição de mercados de autopeças como Amazon, eBay, etc., exportado para mercados europeus, americanos e africanos

Sete, Instruções de Fábrica e Suprimento

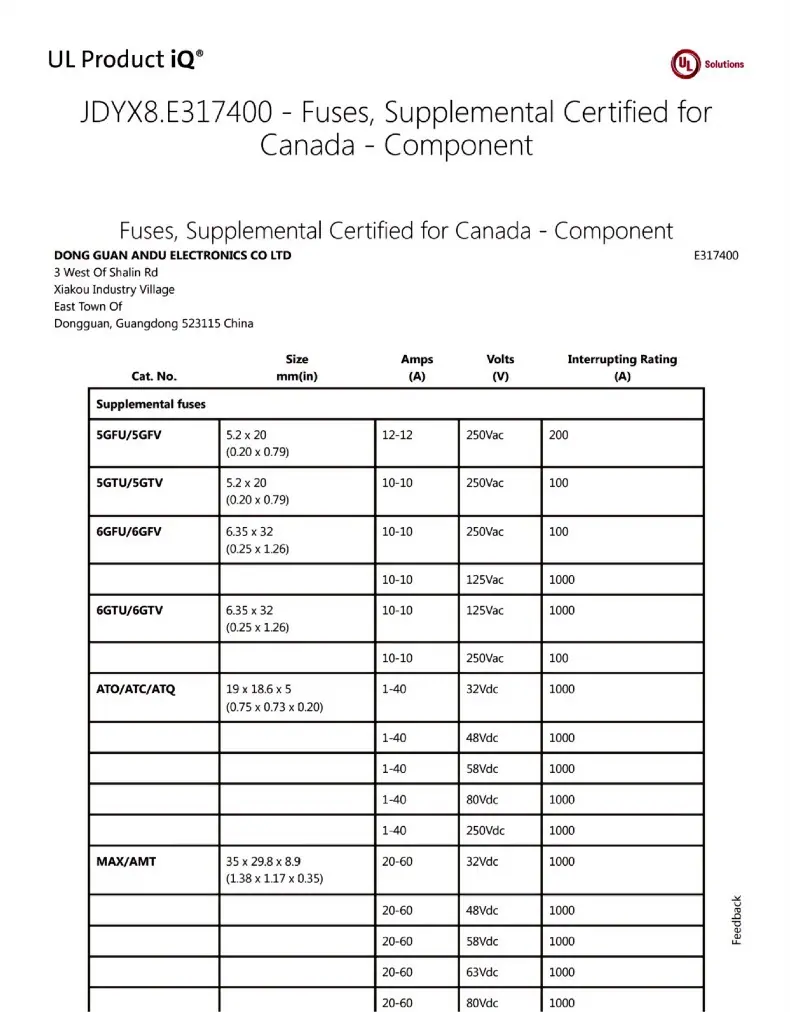

Produção Direta da Fábrica de Eletrônicos Dongguan Andu Fusível de Lâmina Grande Automotivo Série ADMAX1; Possui Sistema Automotivo IATF16949, Conjunto Completo de Certificações UL, RoHS.

✅ Suporta testes de amostra

✅Em estoque, fornecimento em atacado

✅Suporta especificações personalizadas

✅Suporta envio de pedidos transfronteiriços

Bem-vindos, fábricas de chicotes elétricos, oficinas de customização e comerciantes de comércio exterior, para consultar e negociar.
