Fusível de Parafuso Garfo Grande 30-400A Automotivo e Marítimo Fusível de Alta Corrente Fabricante Certificado Ul/Iatf

1. Título do produto

Terminal de Garfo Grande Fusível Série ADL-B 30A-400A Carro Barco Trailer Fusível de Alta Corrente Gancho de Garfo M8 Baquelite Certificado UL Fabricante IATF16949

Fusível de Cartucho, Fusível de Parafuso, Fusível Automotivo, Fusível de Alta Corrente, Fusível Principal da Bateria, Fusível de Parafuso, Fusível de Lâmina, Fusível DIN43560, Fusível 32V/48V/72V/125V, ADL-B30/B40/B50/B60/B70/B80/B100/B125/B150/B175/B200/B250/B300/B350/B400

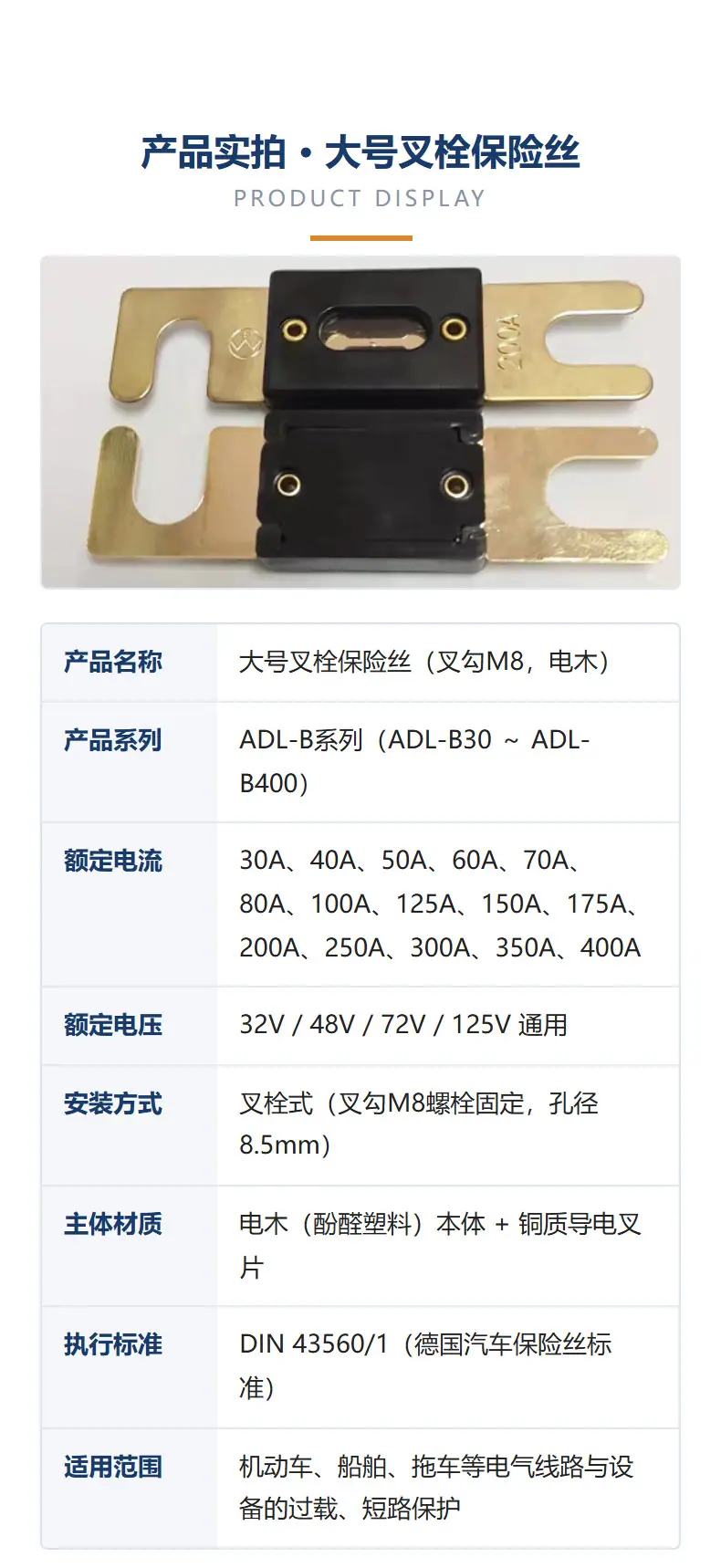

II、【Nome do Produto】Terminal de Fusível Garfo Grande (Gancho Garfo M8, Baquelite) Série ADL-B

Fusível de Lâmina Grande (também conhecido como Fusível Tipo Lâmina, Fusível de Carro de Parafusar, Inglês: Bolt-on Fuse / Strip Fuse) é um componente de proteção contra sobrecorrente de alta corrente, amplamente utilizado nos circuitos principais da bateria, sistemas de distribuição de energia e circuitos de equipamentos elétricos de alta potência de veículos automotores, navios e reboques. Quando o circuito sofre sobrecarga ou curto-circuito e a corrente excede o valor especificado, o elemento fusível interno do fusível se rompe automaticamente e interrompe o circuito, protegendo assim o chicote elétrico e os equipamentos elétricos de serem queimados e evitando acidentes de incêndio. Este produto é um dispositivo de proteção não reversível, de uso único. Após a solução de problemas, substitua por uma nova peça da mesma especificação.

Esta série adotaCorpo isolante de Baquelite (plástico de resina fenólica) + peça de garfo condutora de cobreEstrutura, gancho de garfo fixado por parafuso M8, diâmetro do furo de montagem 8,5 mm, grande área de contato, conexão firme, condutividade estável. Cobertura de corrente nominalUm total de 15 especificações de 30A a 400A, tensão nominal32V/48V/72V/125V Universal，design e fabricação em conformidade comDIN 43560/1Padrão de fusível automotivo alemão, produto aprovadoCertificação UL (Número de Certificação: JFHR2.E512028)，e atender aos requisitos de proteção ambiental RoHS.

【Principal ponto de venda】

·Especificações completas, seleção conveniente:Corrente nominal 30A-400A, um total de 15 especificações; a tensão 32V/48V/72V/125V é universal, uma série cobre as necessidades de proteção de alta corrente de todo o veículo.

·Certificação Autoritária, Garantia de Qualidade:O produto passou na certificação de segurança UL dos EUA (JFHR2.E512028), a fábrica passou na certificação do sistema de gestão de qualidade automotiva IATF 16949:2016 (IATF USI: G96XR3, Escopo: Produção de fusíveis), e a empresa é uma Empresa Nacional de Alta Tecnologia (GR202344007014).

·Fabricação padrão, dimensões precisas:Conforme com a norma DIN 43560/1, tolerância dimensional ±0,3mm, alta precisão nas dimensões críticas, 100% intercambiável para as mesmas especificações, curvas características tempo-corrente fornecidas para cada lote.

·Fusão graduada, proteção precisa:Sobrecarga de 150% por 1 hora sem desarmar, evita operação incorreta; 220% desarma em até 60 segundos; 250% é de 0,8-10 segundos; Curto-circuito de 400% desarma extremamente rápido em 0,2-2 segundos, quanto maior a sobrecarga, mais rápido o desarme.

·Isolamento de baquelite, condução por garfo de cobre:O corpo de baquelite é isolante, resistente a altas temperaturas, retardante de chamas e resistente a vibrações; Os terminais de garfo de cobre possuem excelente condutividade e resistência à corrosão; Os parafusos M8 são crimpados firmemente e são resistentes a terremotos, adequados para ambientes agressivos, como compartimentos de motor.

·Instalação Fácil, Embalagem Padrão:A estrutura de pino garfo é fácil de montar e desmontar, não requer ferramentas especiais e é simples para manutenção e substituição; embalagem à prova de umidade de três níveis (10 UNIDADES/saco com dessecante, 200 UNIDADES/caixa pequena, 1000 UNIDADES/caixa grande), os rótulos de lote estão completos e são rastreáveis.

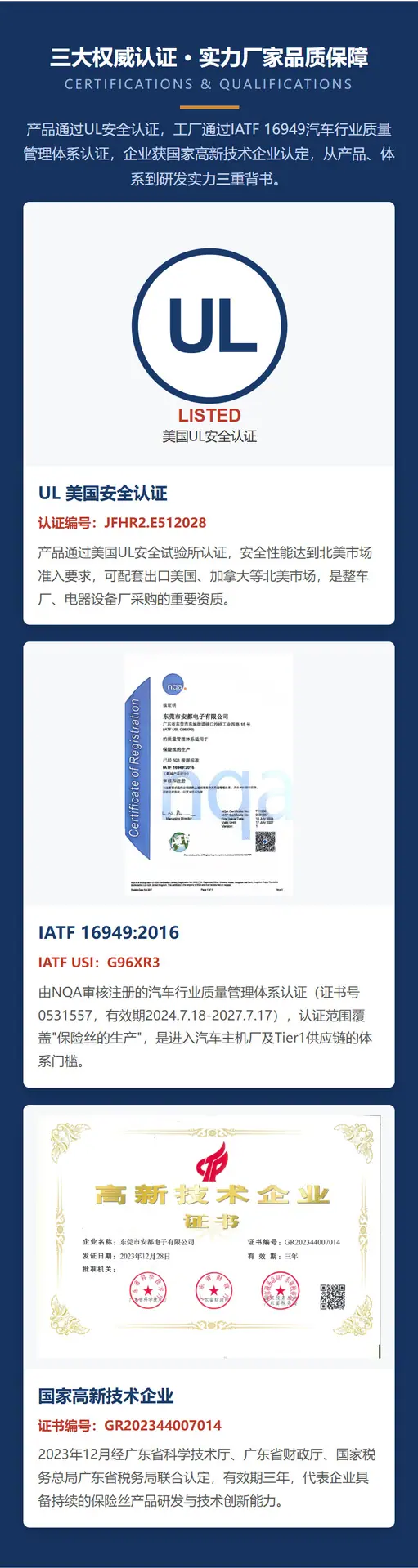

【Qualificações de Certificação】

·Certificação de Segurança UL EUA:Número de Certificação UL do Produto: JFHR2.E512028 (Acesso ao Mercado Norte-Americano)

·IATF 16949:2016 Sistema de Gestão da Qualidade Automotiva:IATF USI：G96XR3；Número do Certificado IATF 0531557；Número do Certificado NQA T11308；Válido de 2024.7.18-2027.7.17；Escopo da Certificação：Produção de fusíveis

·Empresa Nacional de Alta Tecnologia:Número do Certificado GR202344007014, Certificado em Dezembro de 2023, Válido por três anos

·outro:Em conformidade com os requisitos de proteção ambiental RoHS; Norma de execução DIN 43560/1

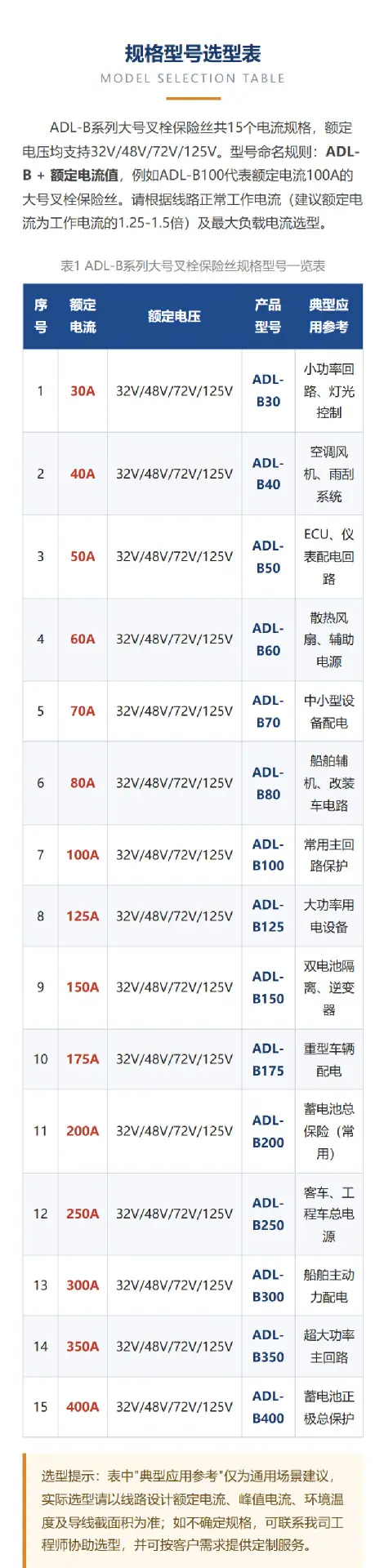

【Especificações e Modelos】(Tensão nominal é universal 32V/48V/72V/125V)

Regra de nomenclatura do modelo: ADL-B + Valor da corrente nominal. Exemplo: ADL-B100 significa 100A, ADL-B400 significa 400A.

30A ADL-B30；40A ADL-B40；50A ADL-B50；60A ADL-B60；70A ADL-B70；80A ADL-B80；100A ADL-B100；125A ADL-B125；150A ADL-B150；175A ADL-B175；200A ADL-B200；250A ADL-B250；300A ADL-B300；350A ADL-B350；400A ADL-B400

Recomendação de Seleção: Geralmente, selecione a corrente nominal em 1,25-1,5 vezes a corrente de operação normal do circuito e verifique a corrente de pico de partida, a temperatura ambiente e a área da seção transversal do condutor para garantir a operação normal e a interrupção confiável durante picos de corrente de curta duração e falhas.

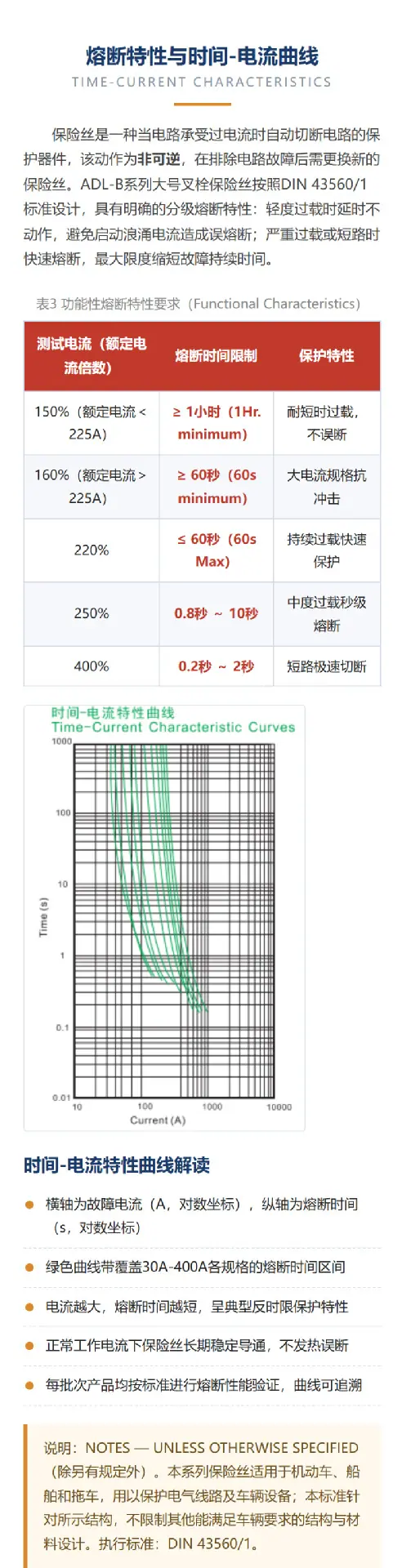

【Características Funcionais】

· 150% (Corrente nominal < 225A): Sem desarme por ≥ 1 hora, resistente à sobrecarga de curto prazo, previne operação incorreta

· 160% (Corrente nominal > 225A): Sem desarme do fusível por ≥60 segundos, especificações de alta corrente com resistência a surtos

· 220%: Disparo ≤60 segundos, proteção rápida contra sobrecarga contínua

· 250%：0,8 segundos a 10 segundos de desarme, resposta de segundo nível para sobrecarga média

· 400%: Derrete em 0,2 a 2 segundos, interrupção de curto-circuito extremamente rápida

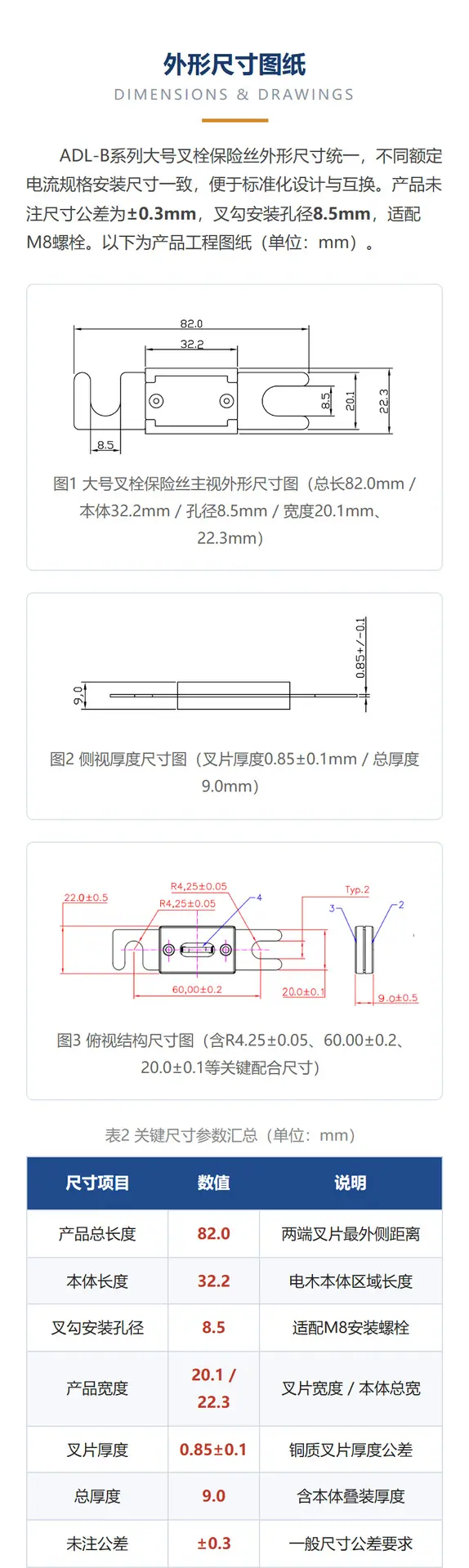

【Dimensões Gerais】(Unidade: mm, tolerância não especificada ±0,3mm)

· Comprimento total 82,0; Comprimento do corpo de baquelite 32,2; Diâmetro do furo de montagem do gancho da forquilha 8,5 (adequado para parafuso M8)

· Largura do produto 20,1 / 22,3; Espessura da peça de garfo de cobre 0,85±0,1; Espessura total 9,0

· Dimensões de ajuste da chave: R4,25±0,05, 60,00±0,2, 20,0±0,1, 22,0±0,5, 9,0±0,5

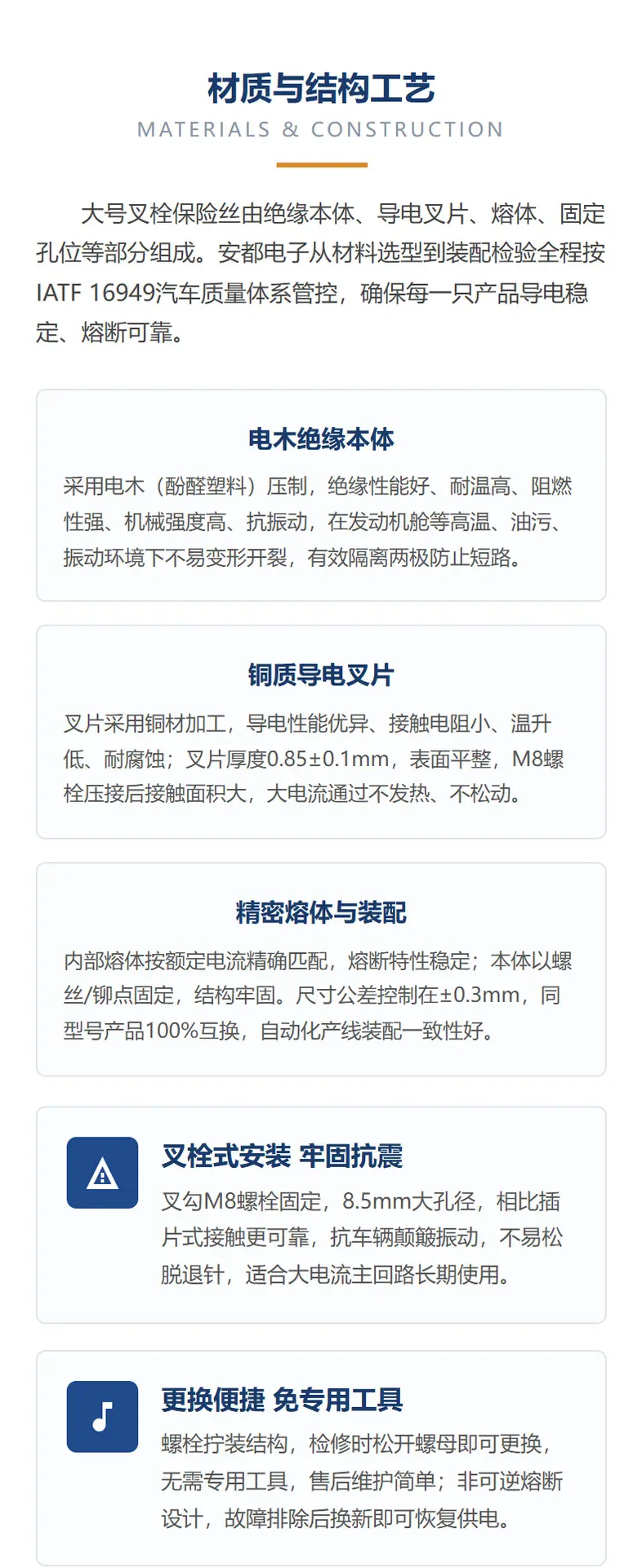

【Estrutura do Material】

Corpo Isolante: Baquelite (Resina Fenólica), isolante, resistente a altas temperaturas, retardante de chamas, alta resistência mecânica, resistente a vibrações. Lâminas de Garfo Condutoras: Material de Cobre, boa condutividade, baixa resistência, baixo aumento de temperatura, resistente à corrosão, espessura da lâmina de garfo 0,85±0,1mm. Elemento fusível interno precisamente dimensionado para a corrente nominal, características de fusão estáveis; dimensões externas de montagem uniformes para toda a série, boa intercambialidade.

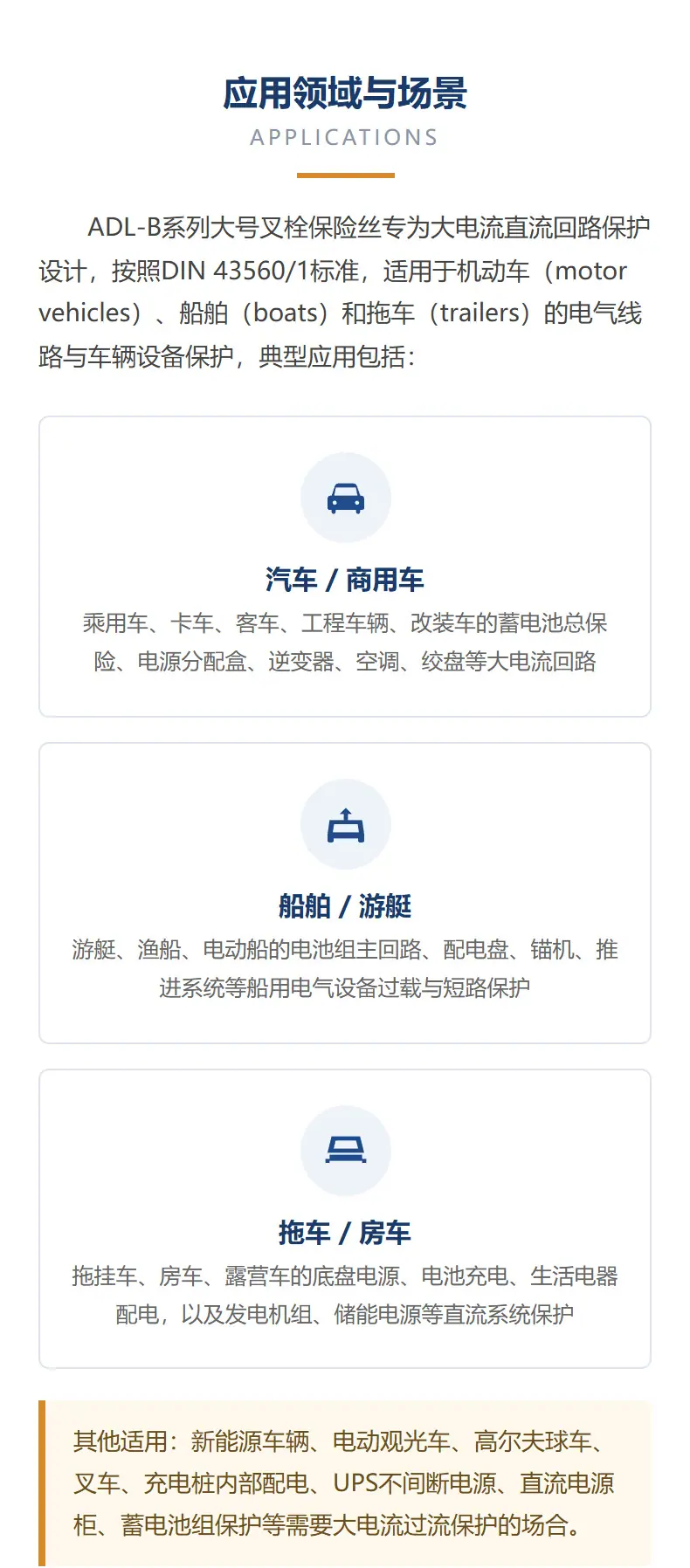

【Campos de aplicação】

De acordo com a norma DIN 43560/1, adequado para a proteção de circuitos elétricos e equipamentos de veículos para veículos motorizados, barcos e reboques. Aplicações típicas: Fusível principal da bateria e distribuição de energia para carros de passeio, caminhões, ônibus, veículos de construção, veículos modificados, veículos de nova energia; Quadros de distribuição de energia e circuitos de alimentação para iates, barcos de pesca, barcos elétricos; Alimentação do chassi e eletrodomésticos para reboques, motorhomes, trailers de camping; Também aplicável para proteção contra sobrecarga e curto-circuito de circuitos CC de alta corrente, como empilhadeiras, veículos turísticos, carrinhos de golfe, estações de carregamento, UPS, fontes de alimentação de armazenamento de energia, quadros de distribuição CC, etc.

[Especificações de embalagem]

· Sacos Pequenos: 10 UNIDADES/Saco, Embalados Individualmente, Contém 1 UNIDADE de Dessecante

· Caixa pequena: 200 UNIDADES/caixa (20 sacos pequenos), caixa de papelão ondulado

· Caixa Grande: 1000 UNIDADES/Caixa (contém 5 caixas pequenas), a etiqueta da caixa externa inclui modelo, corrente, quantidade, data, número do lote, número de CQ, totalmente rastreável; suporta embalagem neutra e etiquetas personalizadas

【Introdução de fábrica】

A Dongguan Andu Electronic Co., Ltd. está localizada na Rua Xiakou Shaling Industrial West Road, nº 15, Bairro Dongcheng, Cidade de Dongguan, Província de Guangdong. A empresa é especializada em pesquisa e desenvolvimento, produção e vendas de fusíveis, cobrindo séries como fusíveis de lâmina, fusíveis automotivos, etc. Atende clientes nas indústrias automotiva, marítima e de equipamentos elétricos. A empresa implementa controle de processo completo desde a entrada da matéria-prima, inspeção em processo até a saída do produto acabado da fábrica, de acordo com o sistema de qualidade automotiva IATF 16949. Oferece fornecimento direto da fábrica de origem, suporta atacado, marca própria (OEM/ODM) e personalização, com fornecimento estável e prazos de entrega garantidos. Telefone de contato: 0769-22678486.

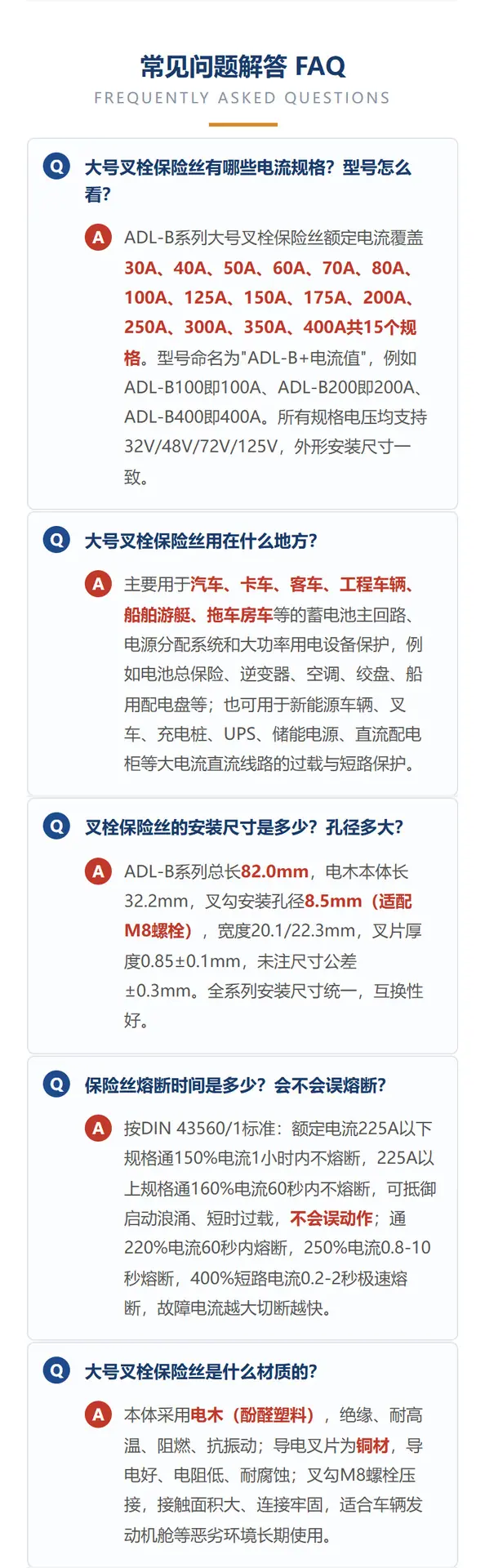

【Perguntas Frequentes FAQ】

P1: Quais são as classificações atuais para porta-fusíveis grandes? Como eu leio o número do modelo?

A: Um total de 15 especificações: 30A, 40A, 50A, 60A, 70A, 80A, 100A, 125A, 150A, 175A, 200A, 250A, 300A, 350A, 400A. O modelo é ADL-B + valor de corrente, como ADL-B100 para 100A. Toda a série suporta tensões 32V/48V/72V/125V, com dimensões de montagem consistentes.

Q2: Onde são usados os fusíveis tipo garfo grandes?

A: Usado principalmente para o circuito principal de baterias de armazenamento em automóveis, caminhões, ônibus, veículos de engenharia, navios, iates e trailers de motorcasa, bem como para sistemas de distribuição de energia e proteção de equipamentos de alta potência, como fusíveis principais de bateria, inversores, condicionadores de ar, guinchos e painéis de distribuição marítima; também usado em veículos de nova energia, empilhadeiras, estações de carregamento, UPS, armazenamento de energia, armários DC, etc.

P3: Quais são as dimensões de instalação? Qual é o diâmetro do furo?

A: Comprimento total 82,0 mm, comprimento do corpo 32,2 mm, diâmetro do furo de montagem do gancho da forquilha 8,5 mm (adequado para parafusos M8), largura 20,1/22,3 mm, espessura da lâmina da forquilha 0,85±0,1 mm, tolerância não especificada ±0,3 mm, unificado em toda a série, boa intercambialidade.

Q4: Qual é o tempo de fusão? Isso causará um desarme intempestivo?

A: De acordo com a DIN 43560/1: Para correntes abaixo de 225A, não desarmará ao carregar 150% da corrente nominal por 1 hora. Para correntes acima de 225A, não desarmará ao carregar 160% da corrente nominal por 60 segundos e pode suportar picos de partida sem desarmar. Desarmará a 220% em até 60 segundos, a 250% em 0,8-10 segundos e desarmará extremamente rápido a 400% durante um curto-circuito em 0,2-2 segundos.

Q5: De que material é feito?

A: O corpo principal é feito de Baquelite (resina fenólica), que é isolante, resistente a altas temperaturas, retardante de chamas e resistente a vibrações; os terminais de garfo condutores são feitos de cobre, que possui boa condutividade e resistência à corrosão; conexão crimpada por parafuso M8, grande área de contato, adequada para uso a longo prazo em ambientes agressivos, como compartimentos de motor.

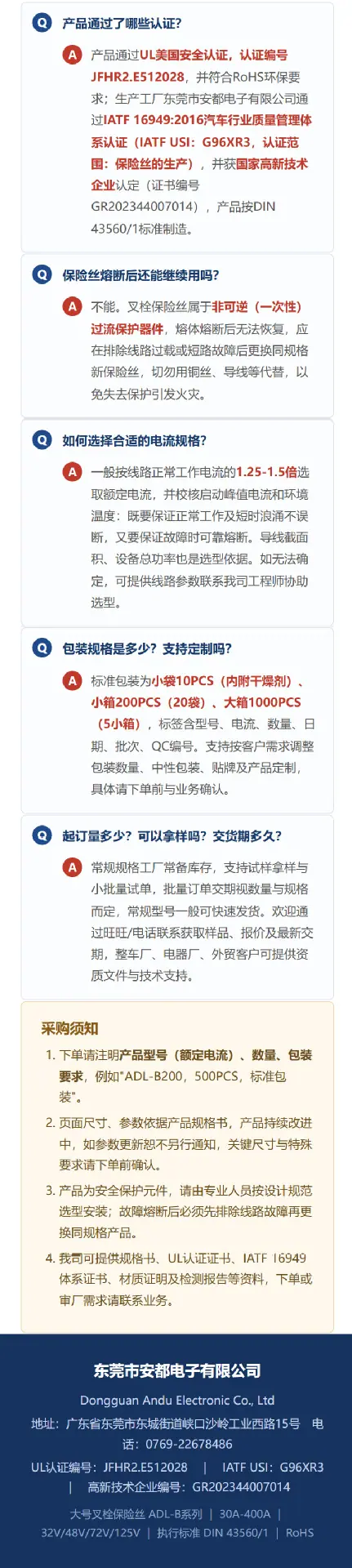

Q6: Quais certificações o produto passou?

A: O produto passou na certificação UL (Número do Arquivo JFHR2.E512028) e está em conformidade com RoHS; a fábrica passou na certificação IATF 16949:2016 (IATF USI: G96XR3, Escopo: Produção de fusíveis); a empresa é uma Empresa Nacional de Alta Tecnologia (GR202344007014); executa o padrão DIN 43560/1.

Q7: Ainda pode ser usado depois de queimar um fusível?

A: Não pode. Um fusível é um dispositivo de proteção não reversível (de uso único). Depois que ele queima, você deve primeiro eliminar a causa da sobrecarga ou curto-circuito na linha e, em seguida, substituí-lo por um novo das mesmas especificações. Não o substitua por fio de cobre ou outros condutores, pois isso fará com que ele perca sua função de proteção e poderá levar a um incêndio.

Q8: Como escolher a especificação de corrente apropriada?

A: Geralmente selecionado em 1,25-1,5 vezes a corrente de operação normal, e a corrente de pico de partida, a temperatura ambiente e a área da seção transversal do condutor devem ser verificados; se não for possível determinar, por favor, forneça os parâmetros do circuito e entre em contato com os engenheiros da nossa empresa para obter assistência na seleção.

Q9: Quais são as especificações da embalagem? A personalização é suportada?

A: A embalagem padrão são sacos pequenos de 10 UNIDADES (incluindo dessecante), caixas pequenas de 200 UNIDADES (20 sacos) e caixas grandes de 1000 UNIDADES (5 caixas pequenas); suporte para ajuste da quantidade de embalagem, embalagem neutra, marca própria e personalização do produto, por favor, confirme com as vendas antes de fazer um pedido.

P10: Posso obter uma amostra? Qual é a quantidade mínima de pedido e o prazo de entrega?

A: As especificações padrão estão sempre em estoque, suportando a retirada de amostras e pedidos de teste em pequenos lotes. O prazo de entrega para pedidos em massa depende da quantidade e das especificações. Modelos convencionais podem ser enviados rapidamente; Fabricantes de veículos, fabricantes de eletrodomésticos e clientes de comércio exterior podem receber documentos de qualificação e suporte técnico.

【Instruções de compra】

· Ao fazer um pedido, por favor, especifique o modelo do produto (corrente nominal), a quantidade e os requisitos de embalagem, por exemplo: "ADL-B200, 500 UNIDADES, Embalagem Padrão".

· O produto é continuamente aprimorado, os parâmetros estão sujeitos a alterações sem aviso prévio. Por favor, confirme as dimensões críticas e os requisitos especiais antes de fazer um pedido.

· Este produto é um componente de proteção de segurança. Por favor, mande-o selecionar e instalar por um profissional de acordo com as especificações de projeto. Após uma falha causar sua atuação (queima), a falha deve ser corrigida antes de substituí-lo por um produto de mesmas especificações.

· Especificações, certificados UL, certificados do sistema IATF 16949, certificados de material e relatórios de teste podem ser fornecidos. Entre em contato com as vendas para auditorias de fábrica ou para solicitar certificados.
