Placa Triangular de Vertedouro em Aço Inoxidável para Tanque de Sedimentação, Tanque Coletor de Transbordamento de Clarificador Feito Sob Medida, Tanque Coletor de Aço Inoxidável 304

 O canal de coleta é usado principalmente em tanques de sedimentação de fluxo horizontal para a água limpa transbordante; as especificações da seção transversal podem ser personalizadas de acordo com os requisitos, com uma espessura geralmente de 3-6 mm, formado por dobra.

As placas de açude são usadas principalmente em vários tanques de sedimentação. A extremidade superior é serrilhada e usada para descarga uniforme de água. A altura é geralmente de 150-300 mm e a espessura é geralmente de 2-3 mm.

1. Forma de barragem de dente de serra único

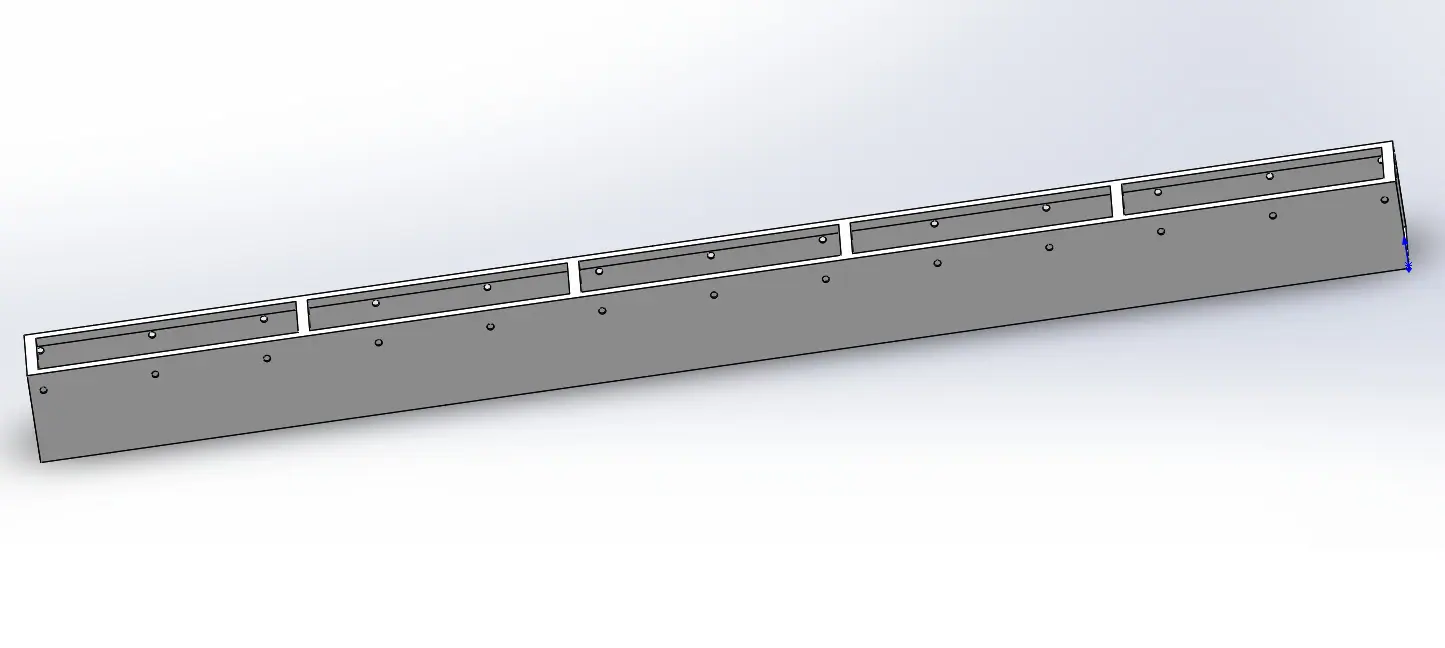

A parte superior é uma estrutura serrilhada e os orifícios de fixação do parafuso de expansão na parte inferior são geralmente orifícios longos na cintura. A placa de açude é fixada na calha de saída de água por expansão. A posição da placa de vertedouro pode ser ajustada para cima e para baixo de modo que as bocas superiores de cada placa de vertedouro permaneçam no mesmo plano horizontal para garantir uma saída de água uniforme.
O formato dos dentes da serra é geralmente 100 mm de largura * 50 mm de altura, 200 mm de largura * 100 mm de altura é mais comumente usado, e outros tamanhos também são possíveis, todos os quais podem ser processados. O espaçamento dos dentes da serra depende da carga de água e geralmente é processado de acordo com os desenhos.

2. A forma do tanque de coleta de água

Geralmente existem vários tipos de tanques de depósito:

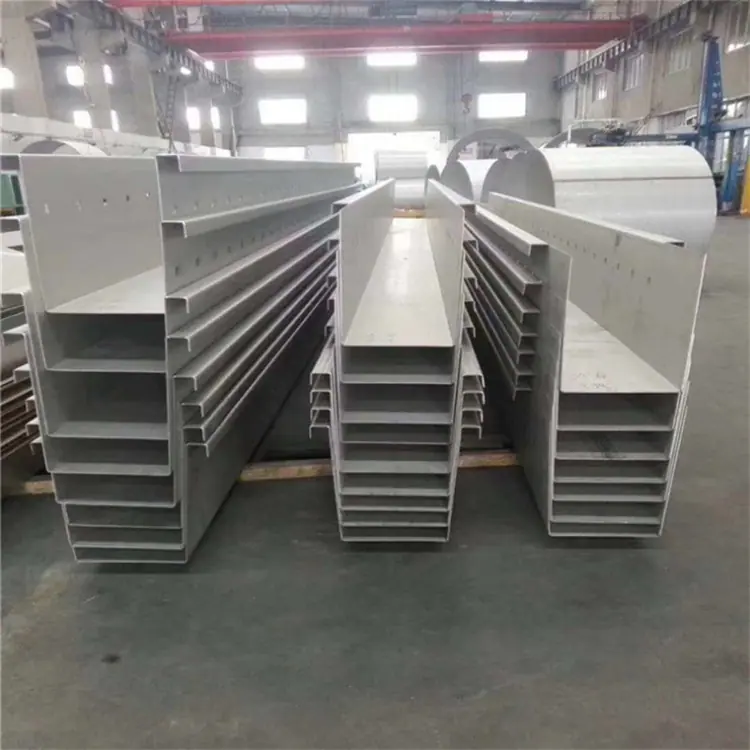

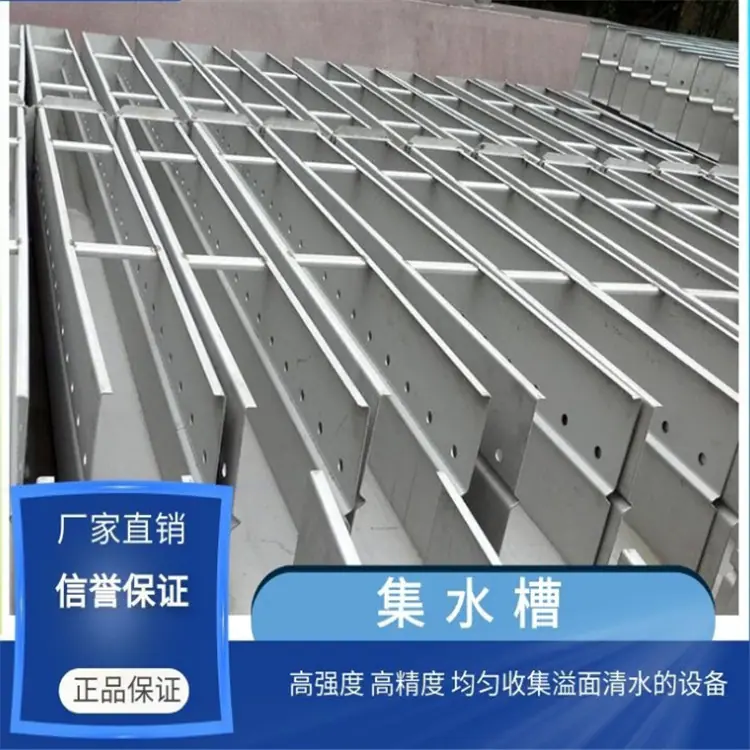

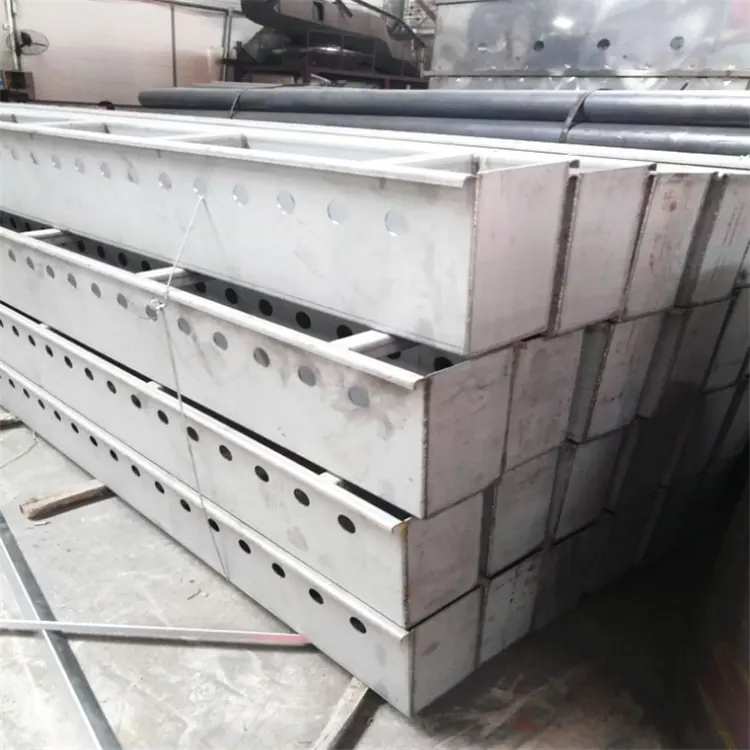

A. Tanque de coleta de saída de furo submerso

Este tipo de caixa de coleta possui furos de saída em ambos os lados, e a borda superior da calha de saída é dobrada para reforçá-la. Toda a seção transversal tem formato de "U". Durante a operação normal, os furos de saída em ambos os lados ficam submersos em água, e a água entra no interior da caixa de coleta e flui para fora.

O topo do tanque de coleta de água é geralmente reforçado com aço angular ou aço de canal pequeno em intervalos de 1-1,5 m. Furos antiflutuantes devem ser abertos no fundo do tanque de coleta de água de acordo com a situação para evitar que o tanque de coleta de água flutue no início da operação e cause acidentes.

O local de instalação é geralmente instalado em um tanque de sedimentação retangular.

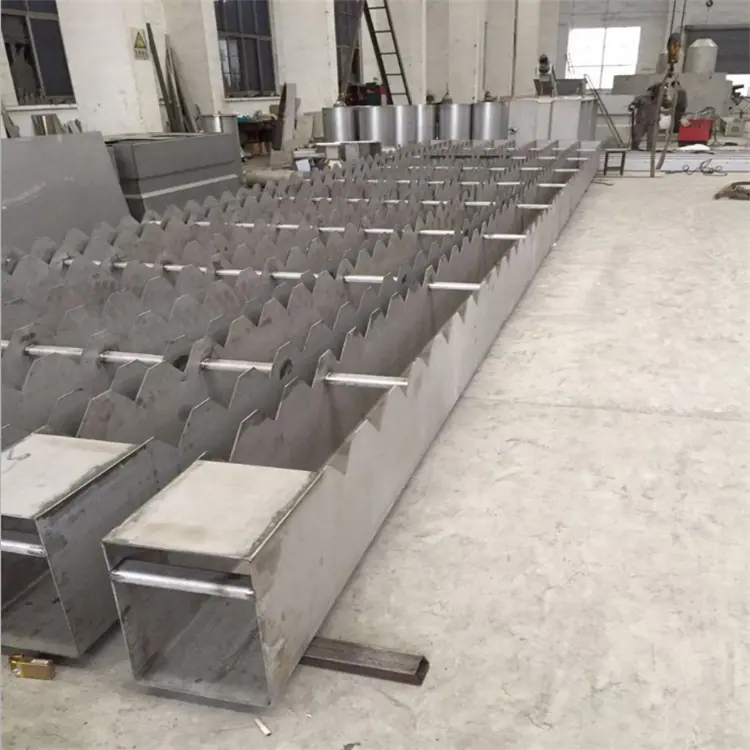

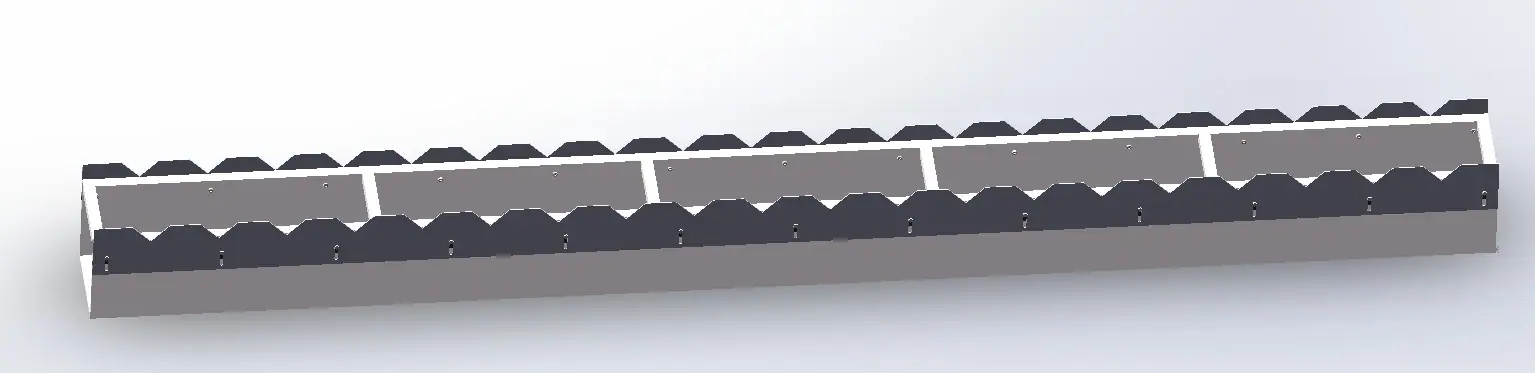

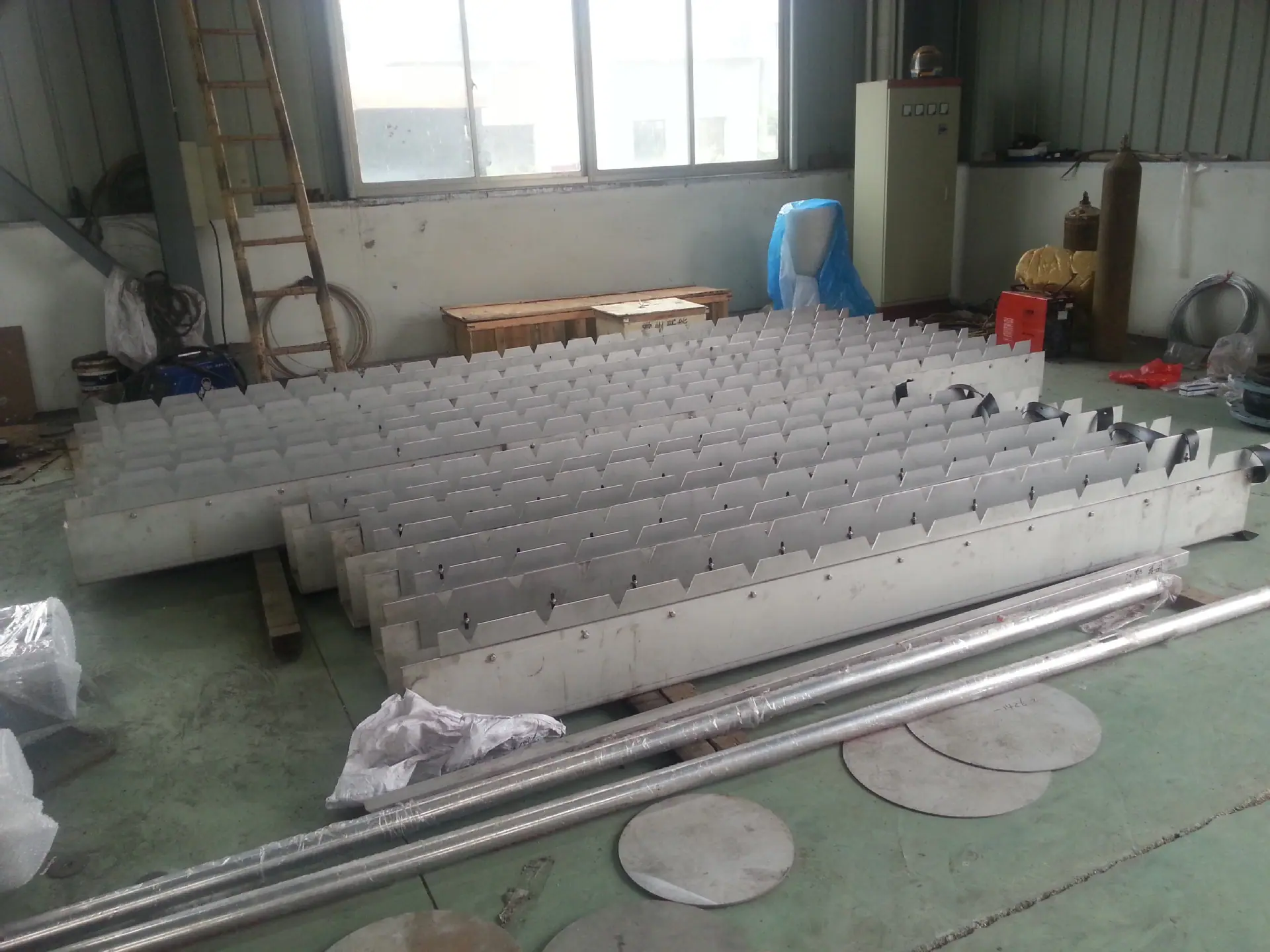

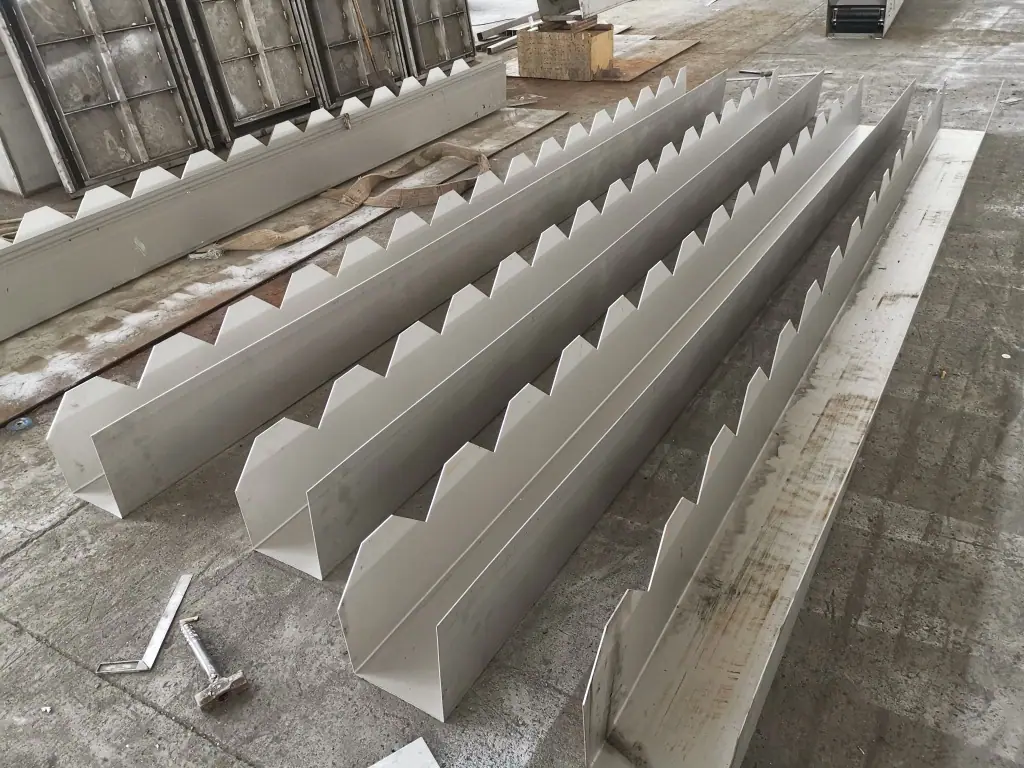

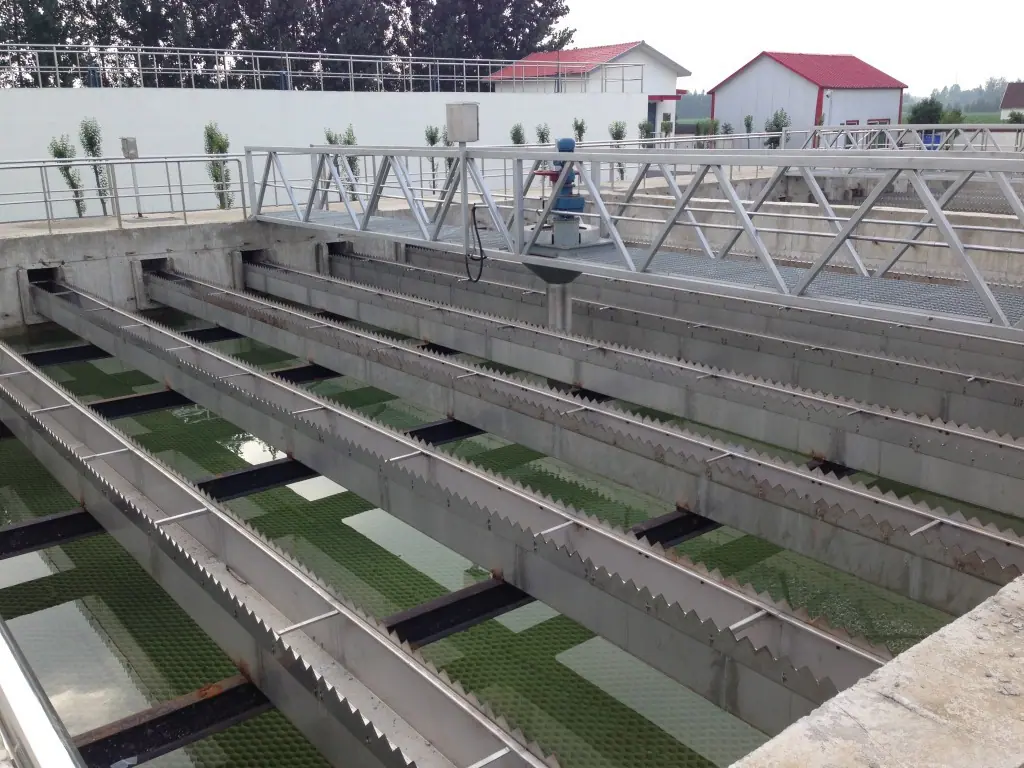

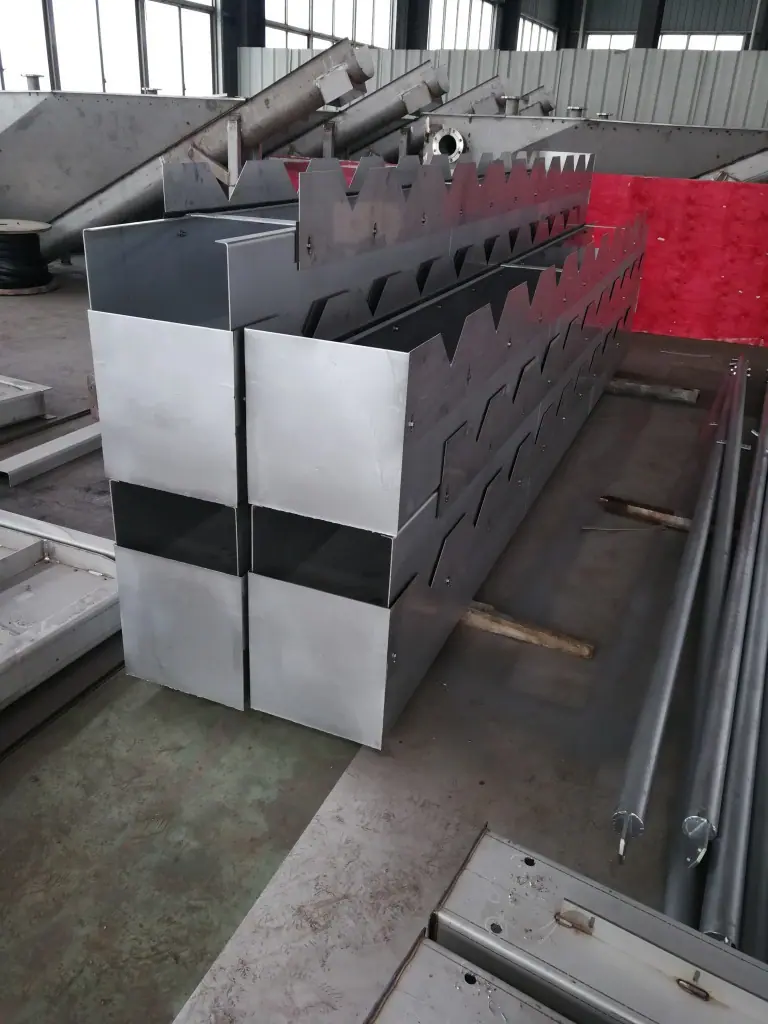

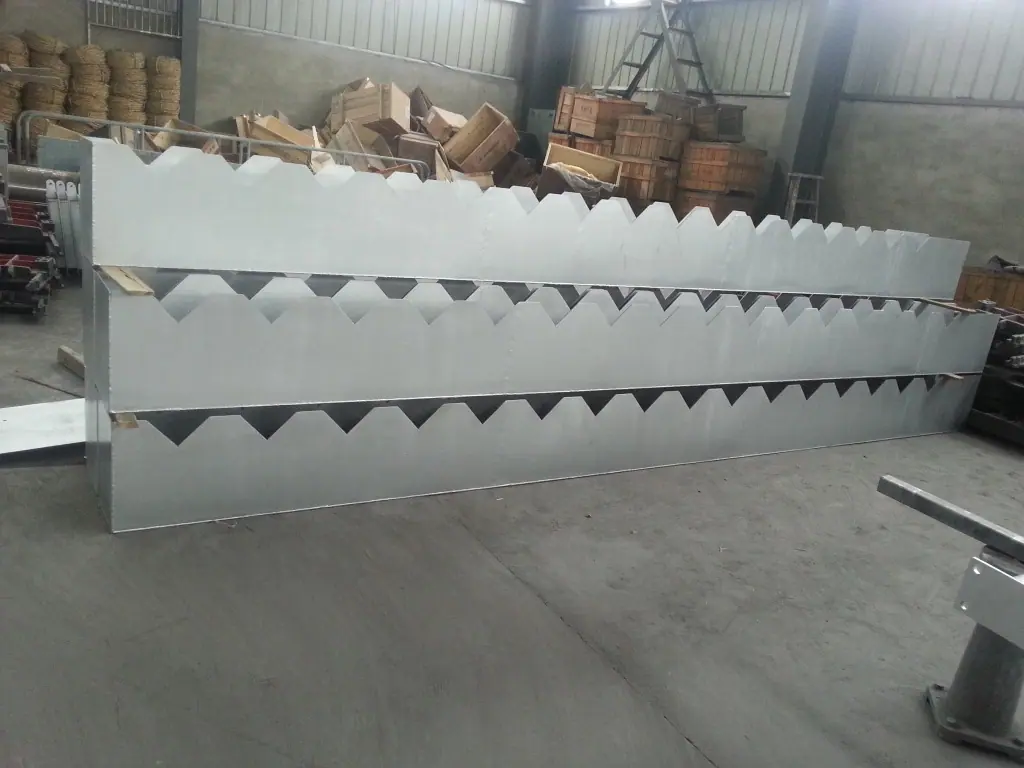

B. Sump com açude dente de serra

Esta calha de coleta possui vertedores serrilhados em ambos os lados, eliminando a necessidade de placas vertedoras adicionais. A borda superior da calha de saída é flangeada para reforço, e toda a seção transversal tem forma de "U". A água entra na calha de coleta pela parte inferior dos vertedores serrilhados em ambos os lados e, em seguida, flui para fora dentro da calha de coleta.

O topo do tanque de coleta de água é geralmente reforçado com aço angular ou aço de canal pequeno em intervalos de 1-1,5 m. Furos antiflutuantes devem ser abertos no fundo do tanque de coleta de água de acordo com a situação para evitar que o tanque de coleta de água flutue no início da operação e cause acidentes.

O local de instalação é geralmente instalado em um tanque de sedimentação retangular.

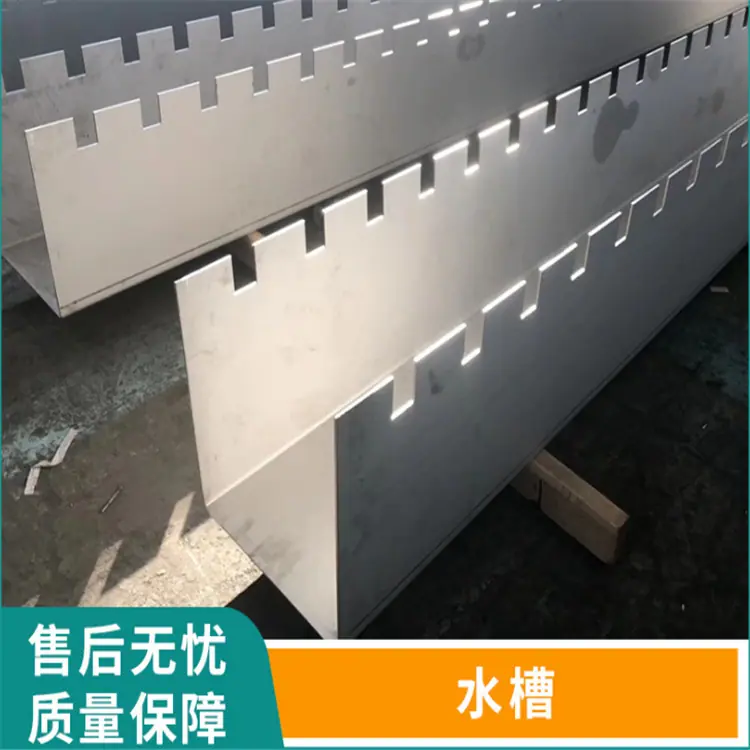

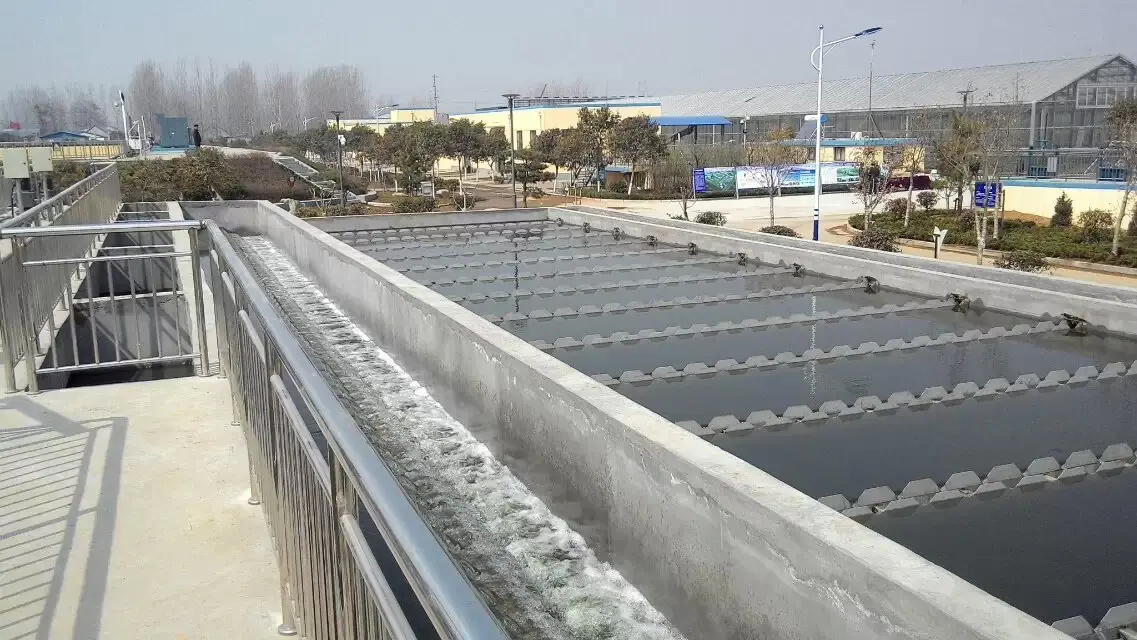

C. Sump com placa de açude

Esta calha de coleta possui vertedores serrilhados em ambos os lados, a borda superior da calha de saída é reforçada com uma flange, a seção transversal inteira tem formato de "U", as placas de vertedor de saída em ambos os lados são fixadas à calha de coleta, as alturas em ambos os lados são ajustadas para serem consistentes, e a água flui através das placas de vertedor para o interior da calha de coleta e escoa.

O topo do tanque de coleta de água é geralmente reforçado com aço angular ou aço de canal pequeno em intervalos de 1-1,5 m. O fundo do tanque de coleta de água deve ser fornecido com furos antiflutuantes de acordo com a situação para evitar que o tanque de coleta de água flutue no início da operação e cause acidentes. O formato da placa de barragem é geralmente uma placa de barragem dente de serra ou uma placa de barragem de abertura quadrada.

O local de instalação é geralmente instalado em um tanque de sedimentação retangular.

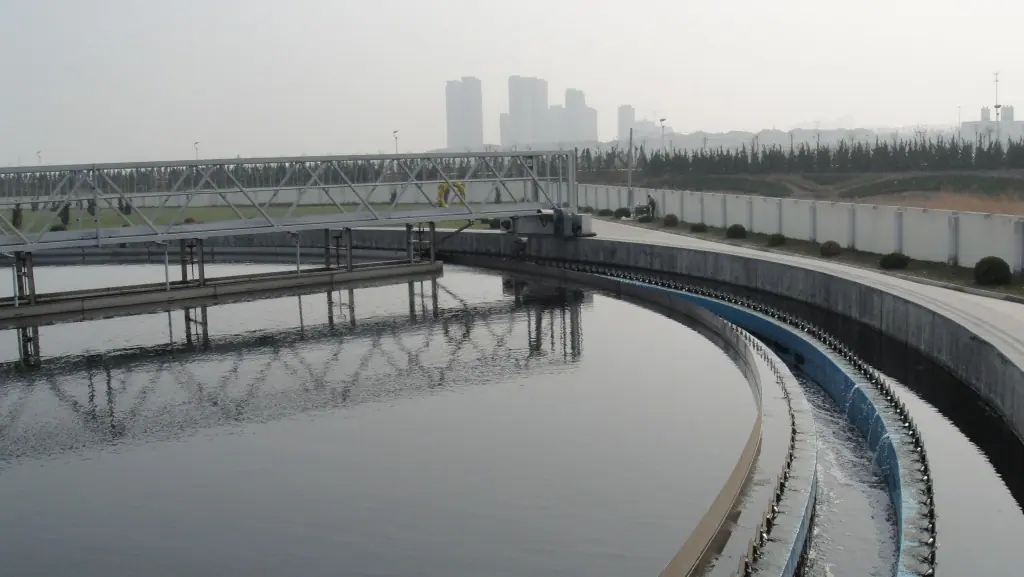

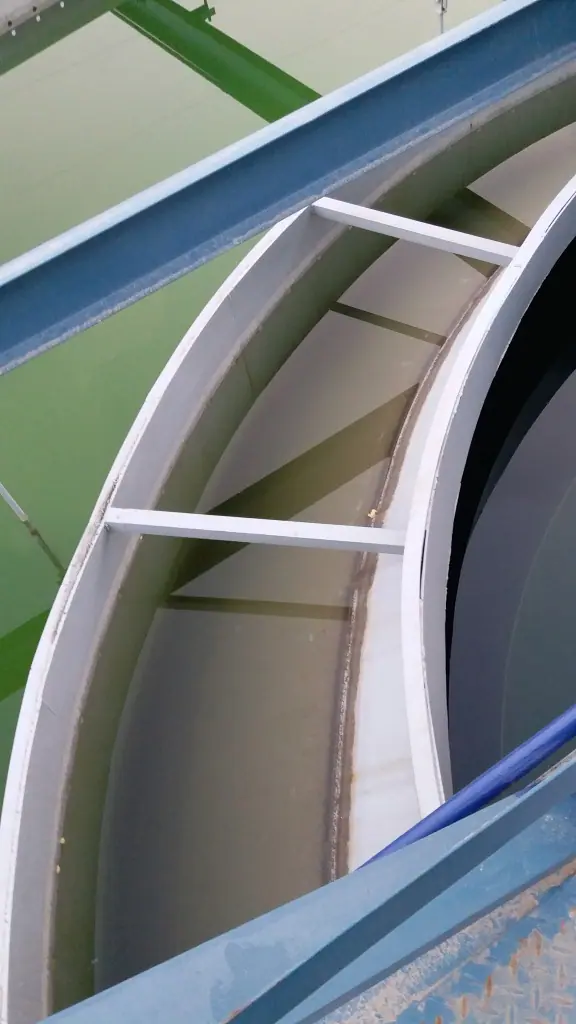

D. Tanque circular de coleta de água

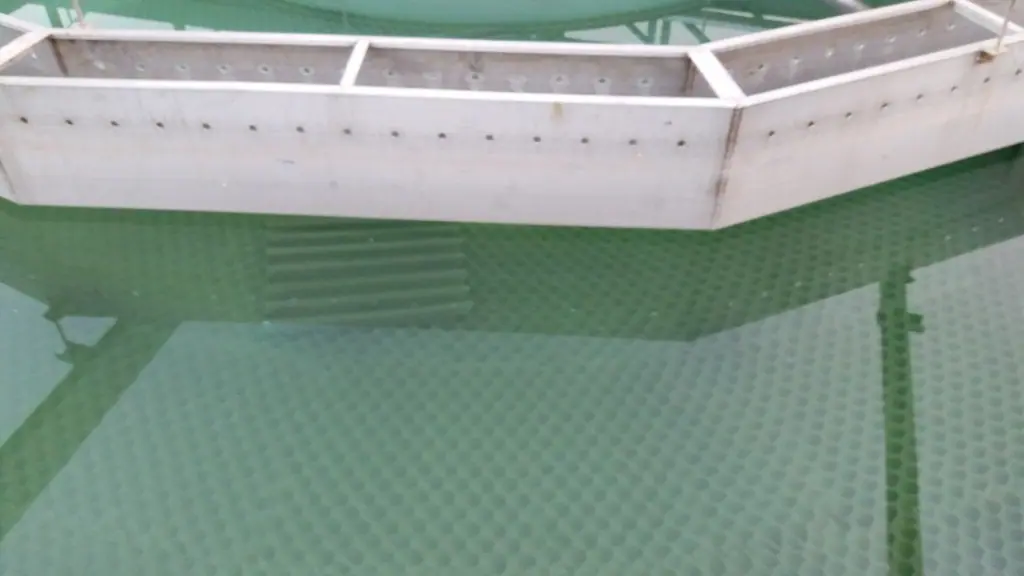

O canal de coleta circular é usado principalmente em tanques de sedimentação de fluxo radial e é soldado no local e emendado a partir de múltiplos canais de coleta em forma de arco em um círculo completo, com placas de vertedouro instaladas em ambos os lados.

Esta caixa de captação pré-fabricada é usada principalmente para substituir caixas de captação de concreto e, em termos de instalação, reduz a carga de trabalho de engenharia civil e acelera o período de construção.

Materiais: 304Aço inoxidável

Espessura: 3-6mm

Consulte-nos para especificações e preços específicos ao fazer o pedido.
