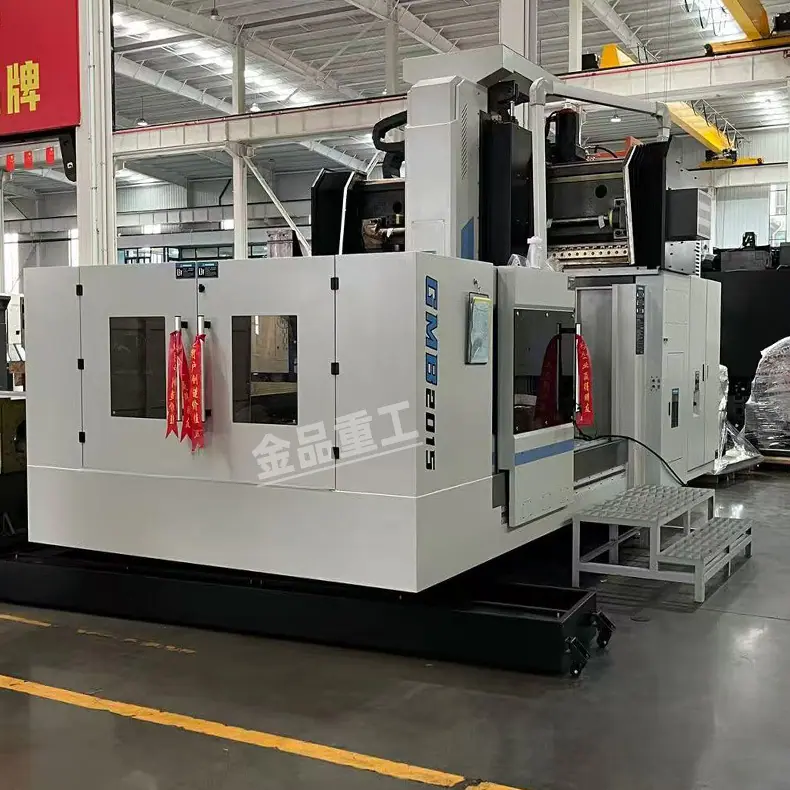

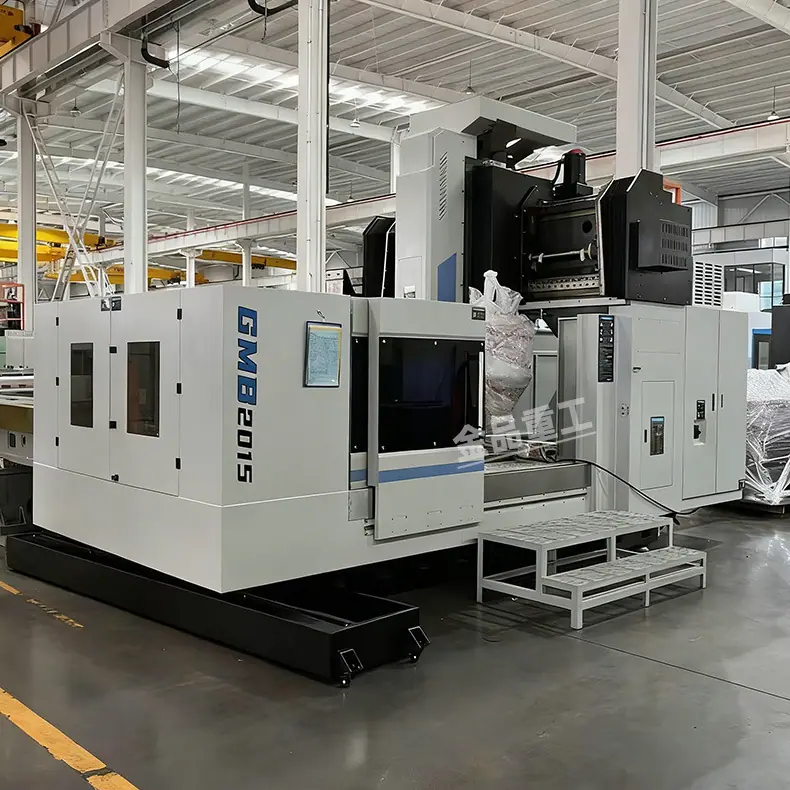

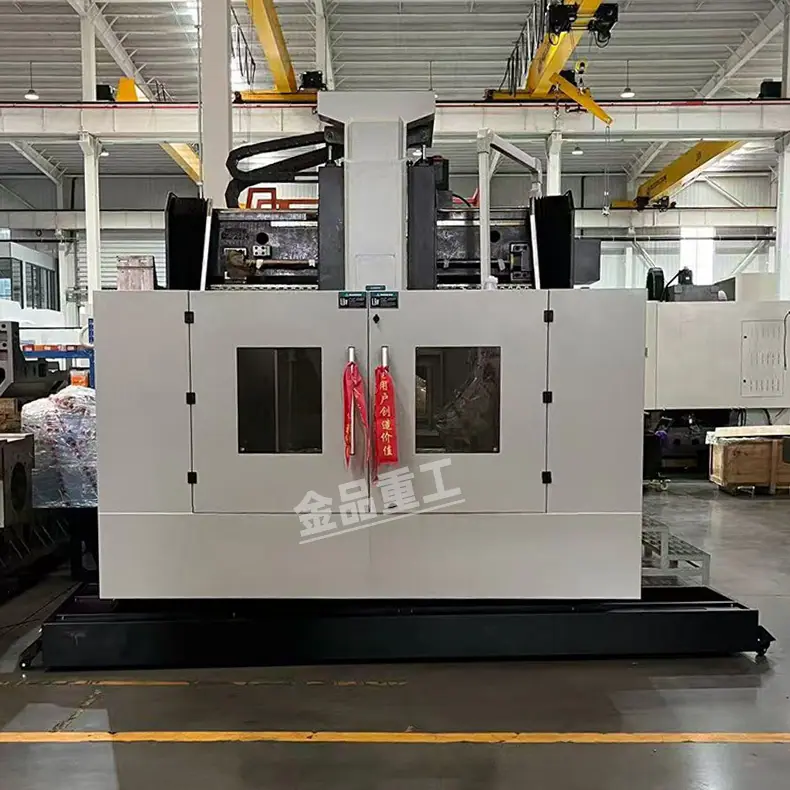

Fornecimento Direto da Fábrica Gmb2015 Centro de Usinagem tipo Pórtico Máquina Fresadora CNC de Alta Precisão Corte Pesado Processamento de Metal
Quantidade
|
nome |
parâmetro |
unidade |
|
|
bancada de trabalho |
tamanho da mesa de trabalho |
2000*1300 |
milímetros |
|
Suporte de carga de bancada |
3.000 |
Kg |
|
|
Largura da ranhura T |
7*18*165 |
milímetros |
|
|
Faixa de processamento |
Curso no eixo X |
2000 |
milímetros |
|
Curso no eixo Y |
1600 |
milímetros |
|
|
Curso no eixo Z |
700 |
milímetros |
|
|
O pórtico é muito largo |
1600 |
milímetros |
|
|
O pórtico é muito alto |
1012 |
milímetros |
|
|
Distância da face final do fuso à mesa de trabalho |
120-820 |
milímetros |
|
|
Fuso |
Modelo de furo cônico |
BT40 |
|
|
Especificações do rebite |
P40T-1-MAS403(45°) |
|
|
|
faixa de rotação |
50-8000 |
rpm |
|
|
Alimentar |
Faixa de velocidade de avanço de corte |
7 |
m/min |
|
Movimento rápido do eixo X |
15 |
m/min |
|
|
Movimento rápido do eixo Y |
15 |
m/min |
|
|
Movimento rápido do eixo Z |
10 |
m/min |
|
|
Configuração do sistema |
nova geração |
|
|
|
Configuração do motor |
Motor do eixo X |
35 |
Nm |
|
Motor do eixo Y |
28 |
Nm |
|
|
Motor do eixo Z |
28 |
Nm |
|
|
Motor de fuso |
15-18,5 |
Kw |
|
|
Acessórios |
Especificações do trilho-guia de três eixos ((XYZ）) |

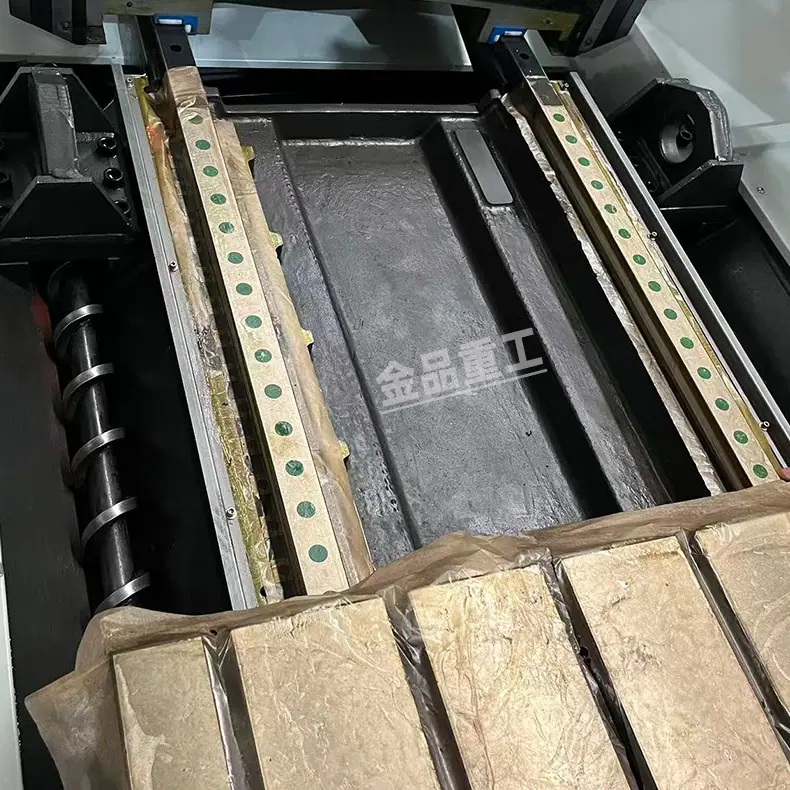

Guia linear de rolos 45# no eixo X/Y |
|
|
Trilho guia retangular do eixo Z |
|||
|

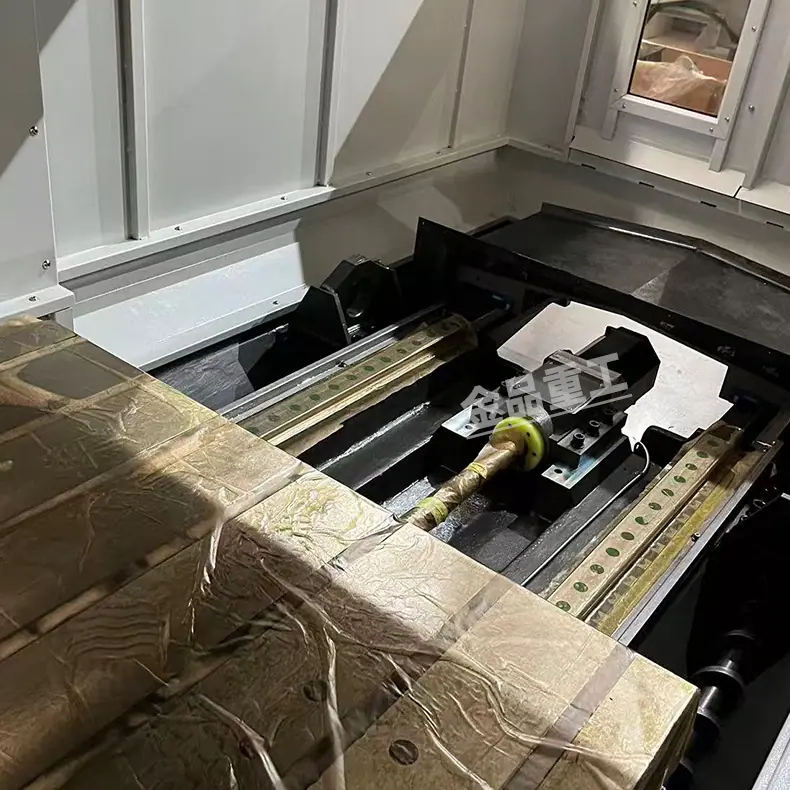

Especificações do parafuso de três eixos ((XYZ）) |
Eixo X 5012 |
|
|
|
Eixo Y 5012 |
|||
|
Eixo Z 5012 |
|||
|
Dimensões do host |
5300*3400*2800 |
milímetros |
|
|
Peso da unidade principal aprox. |
12,5 |
T |
|
