Mine FMG-4.4II Máquina Rectificadora de Rieles de Perfilado por Combustión Interna Máquina Rectificadora Eléctrica de Rieles de Perfilado para Trabajos de Vía

Rendimiento técnico:
1 Potencia: Motor de gasolina 4,0 kW, 3600 r/min

Velocidad de la muela: 4100 rpm

Carrera vertical de la cabeza de rectificado:l70mm

Especificación de la rueda de amolar: Media 254xФ30x35(mm)

Dimensiones generales: 2920x850x1150(mm)
Peso de la máquina: 90 kg

Estructura del producto de la rectificadora de rieles de perfil de combustión interna:

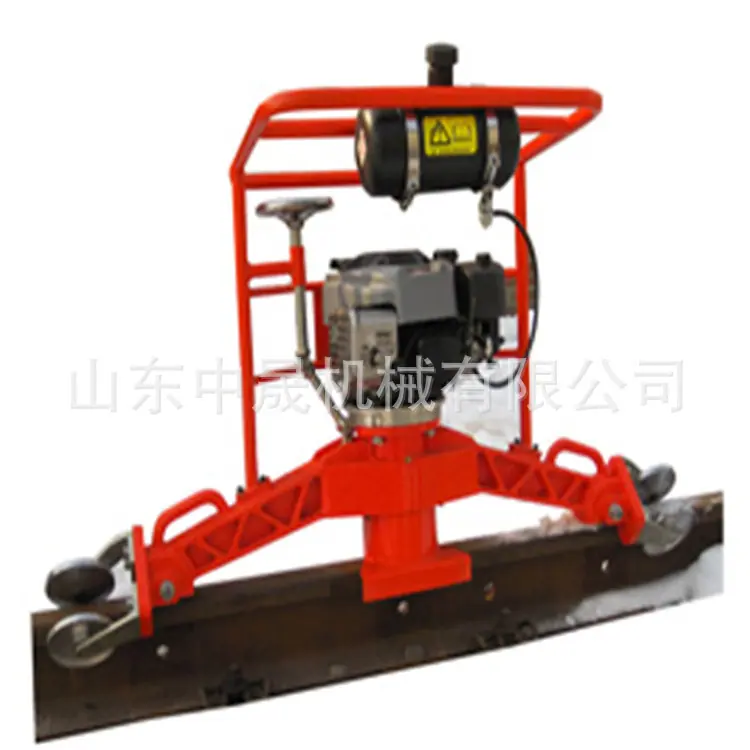

La rectificadora de rieles de perfil FMG-4.4Ⅱ se compone principalmente de un bastidor, ruedas guía, rodillos horizontales (ruedas de perfil), un motor (o motor eléctrico), un mecanismo de alimentación, un cabezal de rectificado y un mango de operación.

Principio de funcionamiento de la rectificadora de rieles de perfil de combustión interna:

Durante las operaciones de rectificado, un motor de gasolina o un motor eléctrico acciona el eje de transmisión para que gire, lo que a su vez impulsa la muela rectificadora para que gire a través de un dispositivo de transmisión. Al rectificar, se ajusta el volante de avance de la muela rectificadora giratoria para controlar la cantidad de avance, y se utiliza la manija de operación para empujar la rectificadora para que se mueva longitudinalmente sobre el riel para rectificar la banda de rodadura del riel. Simultáneamente, el bastidor se gira dentro de un rango de ángulo de 90° para rectificar la esquina redondeada de la cabeza del riel y el borde de trabajo del riel. Los rodillos horizontales y las ruedas guía trabajan juntos para completar la operación de rectificado del perfil de la cabeza del riel.
