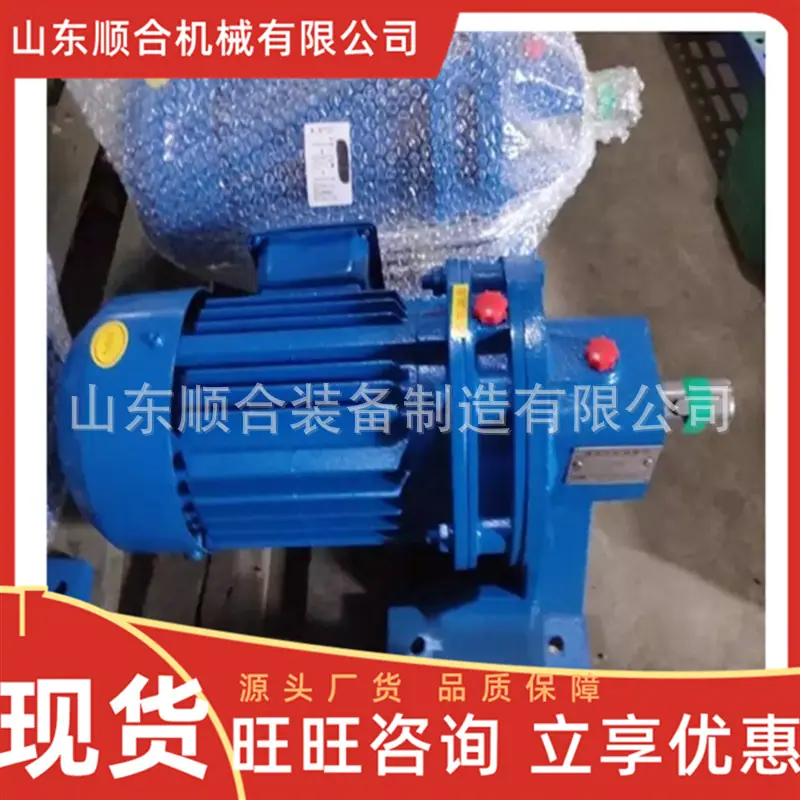

Fabricante de Redutor Cicloidal Bld1/Xld3-2.2Kw Fornece Redutor Cicloidal de Roda de Pinos com Design Razoável

O redutor cata-vento ciclóide é um novo dispositivo de transmissão que usa o princípio de transmissão planetária e a engrenagem do cata-vento ciclóide. Todo o dispositivo de transmissão do redutor cata-vento ciclóide pode ser dividido em três partes: parte de entrada, parte de redução e parte de saída.

Uma luva excêntrica dupla deslocada em 180° é instalada no eixo de entrada e dois rolamentos de rolos chamados braços oscilantes são instalados na luva excêntrica para formar um mecanismo H. Os furos centrais das duas rodas ciclóides são as pistas dos rolamentos do braço oscilante na luva excêntrica, e a roda ciclóide é engatada com um grupo de dentes de agulha dispostos circularmente na engrenagem da agulha para formar um mecanismo de redução de engrenamento interno com uma diferença de dente de um dente. (Para reduzir o atrito, em redutores com pequena relação de velocidade, os dentes da agulha são fornecidos com buchas de engrenagem da agulha).

princípio

Quando o eixo de entrada gira um círculo com a bucha excêntrica, devido às características da curva do perfil do dente na roda ciclóide e à restrição dos dentes do pino na engrenagem do pino, o movimento da roda ciclóide torna-se um movimento plano com ambas as revoluções e rotação. Quando o eixo de entrada gira para frente, a luva excêntrica também gira um círculo e a roda ciclóide gira um dente na direção oposta para ser desacelerada. Com a ajuda do mecanismo de saída W, o movimento de rotação de baixa velocidade da roda ciclóide é transmitido ao eixo de saída através do eixo do pino, obtendo assim uma velocidade de saída mais baixa.

Características

1. A relação de alta velocidade e a transmissão de estágio único de alta eficiência podem atingir uma relação de redução de 1:87, com uma eficiência de mais de 90%. Se for utilizada transmissão multiestágio, a taxa de redução será ainda maior.

2. Estrutura compacta e tamanho pequeno. Devido ao princípio da transmissão planetária, o eixo de entrada e o eixo de saída estão no mesmo eixo, tornando a máquina o menor possível.

3. Operação suave e baixo ruído. O pinhão ciclóide possui um grande número de dentes engrenados, um grande coeficiente de sobreposição e um mecanismo de equilíbrio mecânico, que minimiza vibrações e ruídos.

4. Uso confiável e longa vida útil. As peças principais são feitas de aço cromo com alto teor de carbono e possuem alta resistência após tratamento de têmpera (HRC58 ~ 62). Além disso, alguns contatos de transmissão adotam fricção de rolamento, por isso são duráveis ​​e têm uma longa vida útil.
