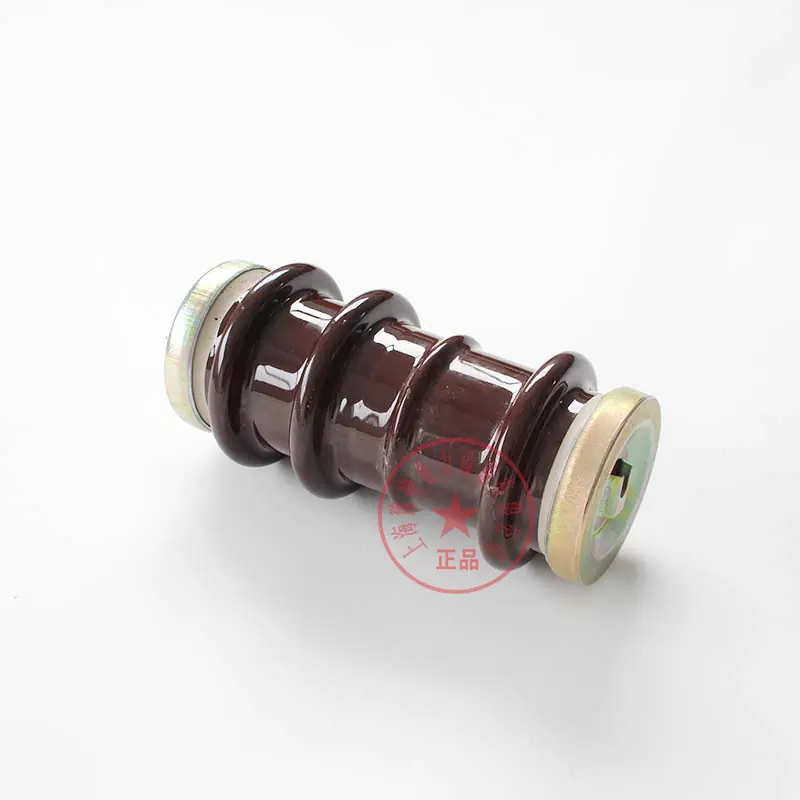

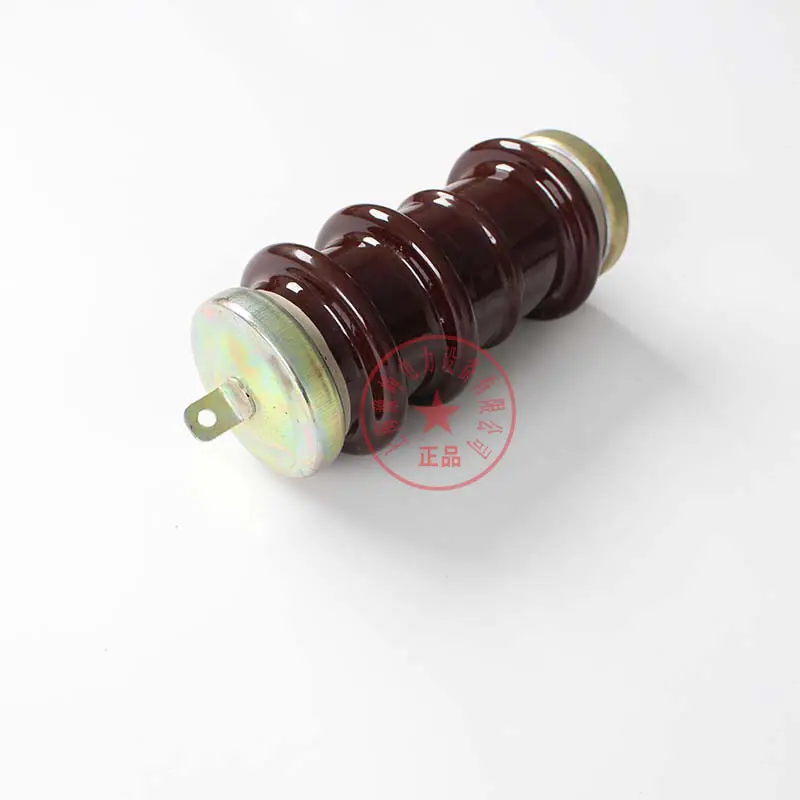

Fabricantes fornecem FCD3-4FCD3-6FCD3-10 tipo válvula cerâmica de alta pressão para-raios para-raios

O imposto será adicionado à fatura, entre em contato com o atendimento ao cliente para obter detalhes!

usar:

FCD3eFCD5Series2～15kVO supressor de surto tipo válvula de sopro magnético é um aparelho elétrico protetor usado para proteger o isolamento de máquinas elétricas rotativas CA (incluindo geradores, compensadores síncronos, conversores de frequência, motores) e armadilhas de linha de alta frequência contra danos por sobretensão atmosférica.
É adequado para:
1、interno e externo;
2, a temperatura ambiente é-40°C～+40℃；
3, altitude não superior1000m；
4, a tensão de frequência industrial que pode aparecer no ponto de instalação não deve ser maior que a tensão nominal do DPS.
  Não é adequado para: locais com gases severamente poluídos ou corrosivos e vibrações severas.

Estrutura e Desempenho:

FCD3eFCD5O para-raios adota uma lacuna limitadora de corrente de sopro magnético e uma placa de válvula de alta temperatura, e cada lacuna é equipada com um dispositivo de irradiação, permitindo assim que o para-raios obtenha um coeficiente de impulso menor e uma característica volt-segundo mais plana.FCD3A parte superior da série adota uma estrutura de vedação de aperto removível e é equipada com um dispositivo especial à prova de explosão de três garras.
FCD5protetor contra surtos paraFCD3O produto modificado da série, sua estrutura interna, características elétricas eFCD3Mesma série, mas com as seguintes características:
(1)A tampa de extremidade superior de ferro é substituída por uma tampa de extremidade de cerâmica. Quando usada para proteção contra surtos, as correntes parasitas são pequenas. Foi comprovado através de testes que ela pode atender totalmente aos requisitos de testes de curta distância.
(2)Preenchido internamente com nitrogênio seco de alta pureza para prevenir o ozônio gerado pela descarga corona e melhorar a estabilidade da descarga.
(3)Para melhorar o desempenho de vedação e o desempenho à prova de explosão,Substitua o dispositivo à prova de explosão de três garras na extremidade superior da luva de porcelana por uma estrutura à prova de explosão de placa de pressão na extremidade inferior da luva de porcelana, suas dimensões externas são mostradas no desenho anexo.
FCD3eFCD5O desempenho do protetor contra surtos da série atende ao padrão:“GB7327-87Sistema de ar condicionado usa supressor de surto de carbeto de silício”requisitos, sua tabela principal de características especiais.

 Precauções para uso:

1、Antes de colocar o supressor em operação, os seguintes testes preventivos devem ser realizados:

A、Medição de tensão de descarga na frequência da rede: pode ser realizada por ajuste manual da tensão, na premissa de que o valor da tensão pode ser lido com precisão, a tensão sobe o mais rápido possível e deve estar após a descarga0,5sdentro, corte a alimentação elétrica, e a corrente que flui através da peça de teste durante a descarga é limitada a0,2～0,7A, meça não menos que5Em seguida, entre os quais é permitido um único excesso do limite superior do valor especificado, mas o valor excedente não deve ser maior que o limite superior do valor especificado.5%, cada intervalo de medição não é inferior a10s。
B、Medição de corrente de condutância: Aplique a tensão CC especificada na tabela de características a ambas as extremidades da amostra (a largura do pulso de tensão CC não é maior que±1,5%), a corrente de condução que flui através não excede os dados listados na tabela. Quando as condições de teste são insuficientes, use2,5 kVMeça sua resistência de isolamento com um megôhmetro, o valor da resistência não é especificado, mas cada resultado de medição deve ser semelhante e registrado para comparação.

2.Para a instalação, as braçadeiras de ferro devem ser aterradas, e a posição de instalação das braçadeiras de ferro deve estar correta (veja o desenho esquemático), caso contrário, as características de impacto podem mudar, de modo que os requisitos na tabela de características não possam ser atendidos.

3、Os produtos devem ser armazenados e transportados na posição vertical.

Parâmetros técnicos:
