Fabricante de caixa de teste de choque térmico, preço de caixa de teste de choque de alta e baixa temperatura, preço de máquina de teste de choque térmico

projeto

Explicação

Nome do Produto

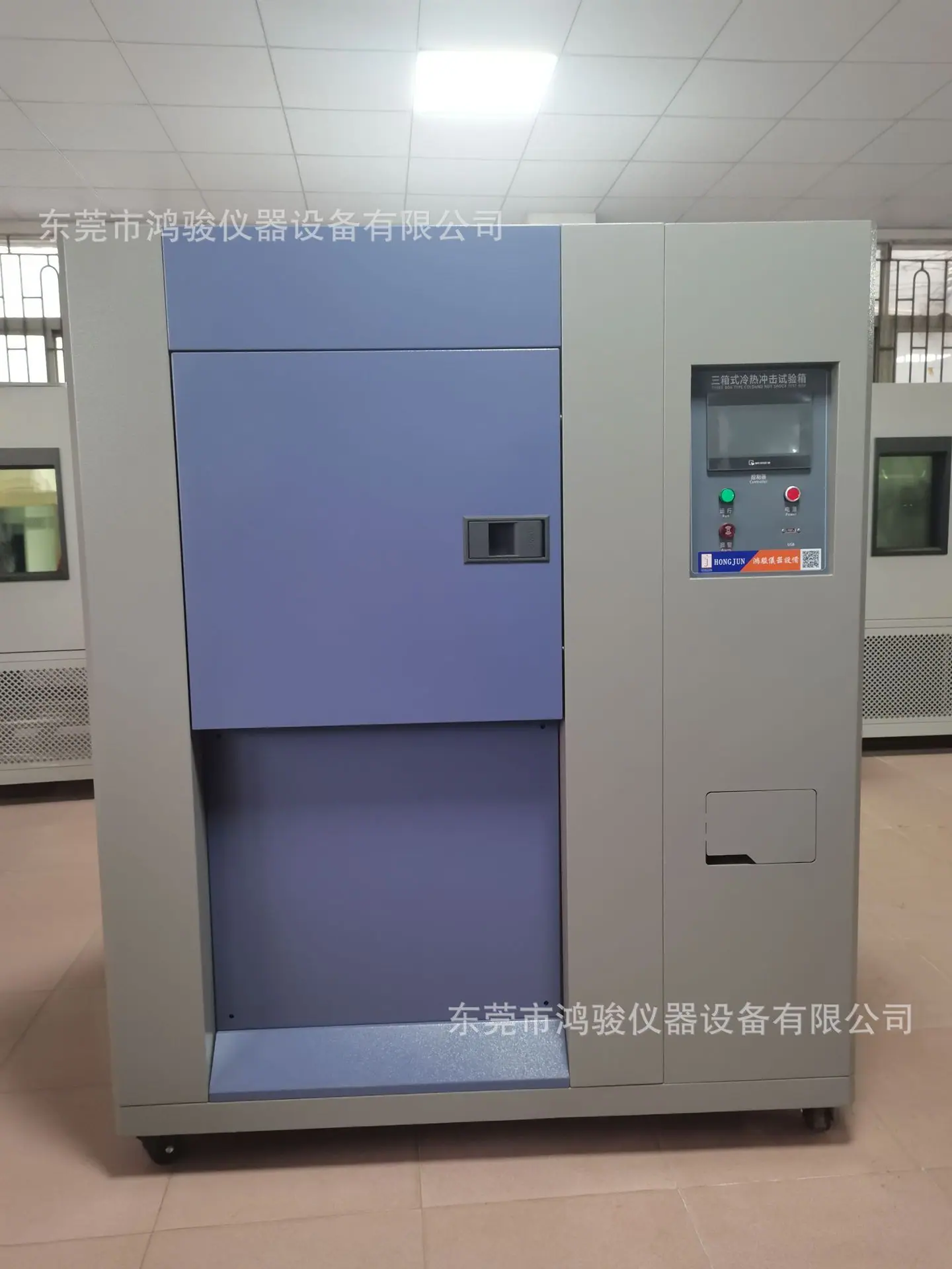

Câmara de teste de choque quente e frio

Número de produto

HJ/CQ-50       HJ/CQ-80

quantidade

1 conjunto

preço unitário

RMB：yuan

Incluindo frete, instalação e comissionamento/taxa não incluídos

Número de produto

HJ/CQ-80LC

HJ/CQ-100LC

HJ/CQ-150LC

Tamanho do estúdio (mm)

500×400×400

500×500×400

600×500×500

Preço antes de impostos (RMB)

Nome do dispositivo

Câmara de teste de choque quente e frio

principal

Configuração

Doença

gabinete

tipo de estrutura

Peça única, a câmara de teste, a câmara de pré-aquecimento, a câmara de pré-resfriamento e a unidade de refrigeração são integradas. A comutação de alta e baixa temperatura é controlada automaticamente por válvulas de cilindro, respectivamente.

material de concha

Chapa de aço inoxidável SUS304 ou chapa A3 pintada

Material de estúdio

Placa de aço inoxidável SUS304

Materiais de Isolamento

Algodão isolante resistente a altas temperaturas, espessura da camada isolante 100mm

Orifício de drenagem de condensado

com saída de condensado da unidade

Buraco de teste

Um furo de teste de Φ50 é aberto no centro do lado esquerdo da caixa.

Sistema de controle

Controlador de temperatura e umidade

Controlador de Temperatura Digital Inteligente com Tela Sensível ao Toque LCD Colorido de Alta Precisão Doméstico (U-8226S) (Ver Anexo para Detalhes)

Desempenho de controle de temperatura

Resolução de temperatura: ±0,1℃;

Sensor de temperatura

Termopar Tipo T Industrial de Alta Precisão Classe A

Modo de operação

Programa em execução.

Principais aparelhos elétricos

Contatores AC “LG”, relés de sobrecarga térmica; relés miniatura “Omron”

Sistema de refrigeração

compressor

Compressor de refrigeração totalmente hermético "Tecumseh" de importação original da França,

Separador de óleo

Estados Unidos "Emerson" Importação Original

A válvula eletromagnética

Japão "Saginomiya" Importação Original

tubo de cobre

Tubo de cobre sem oxigênio, soldagem preenchida com nitrogênio

Ajuste de energia

Sistema de ajuste de capacidade de refrigeração

Evaporador

Tipo aleta Shanghai Feixiang

método de resfriamento

refrigerado a água;

Recursos de instalação

A、Todo o sistema de refrigeração é pressurizado com nitrogênio para manter uma pressão de 2,2 MPa para testes de detecção de vazamento;

B、Os sistemas de aquecimento e resfriamento são completamente independentes

C、Equipado com as características da nossa empresa, sistema de refrigeração do ar de retorno de refrigerador de alta temperatura;

D、Todos os programas de ação do sistema de refrigeração são controlados automaticamente pelo instrumento.

Aquecedor

Elemento de controle de temperatura

relé de estado sólido

método de aquecimento

Aquecedor Elétrico com Aletas de Aço Inoxidável

Sistema de sopro

sistema circulatório

Convecção forçada com ventoinha

motor

Motor com eixo estendido de aço inoxidável

Lâmina de vento

Pá de ventilador centrífugo

Medidas de redução de vibração

compressor

Amortecimento de vibração especial de borracha

dispositivo

Ação de alarme

Alertas sonoros e luminosos

Componentes estruturais da câmara de teste

Proteção do solo

Estúdio de câmara de teste

Sistema independente de proteção contra superaquecimento

compressor

Proteção contra sobrepressão/Proteção contra superaquecimento/Proteção contra sobrecarga

aquecedor

Proteção contra curto-circuito/Proteção contra sobrecarga

fonte de energia

Proteção contra Sobrecarga/Fuga

Acessórios aleatórios

Suporte de amostras 2 conjuntos; Cabo de alimentação 1 peça;

Marcha aleatória

Guia do usuário.

projeto

Explicação

Ar

ajustar

Caminho

Ventilação forçada de circulação interna, Método de Controle de Temperatura Balanceado (BTCH), este método, sob a operação contínua do sistema de refrigeração, o sistema de controle amplifica, converte analógico-digital e corrige não linearmente o sinal de temperatura coletado dentro da caixa, e então o compara com o valor definido (valor alvo) da temperatura. O sinal de desvio resultante passa por cálculo PID, emite um sinal de ajuste e controla automaticamente a potência de saída do aquecedor, fazendo com que a temperatura dentro da caixa atinja finalmente um equilíbrio dinâmico.

Ar

ciclo

dispositivo

Dispositivo de circulação de ar: A câmara de alta temperatura e a câmara de baixa temperatura possuem cada uma salas de ar condicionado embutidas independentes, dutos de ar de circulação e ventiladores centrífugos de eixo longo. Durante um impacto de baixa temperatura, o duto de ar de circulação da câmara de baixa temperatura fecha, e o duto de ar que leva ao espaço de trabalho se abre, transferindo assim a energia fria armazenada na câmara de baixa temperatura para o espaço de trabalho em um curto período. O sinal de temperatura da câmara de baixa temperatura é então convertido para ser controlado pelo sinal de temperatura do espaço de trabalho, alcançando assim o equilíbrio. Durante um impacto de alta temperatura, o duto de ar da câmara de baixa temperatura para o espaço de trabalho fecha, o duto de ar de circulação automática de alta temperatura fecha, e o duto de ar da câmara de alta temperatura para o espaço de trabalho se abre, transferindo assim o calor armazenado na câmara de alta temperatura para o espaço de trabalho em um curto período. O sinal de temperatura da câmara de alta temperatura é então convertido para ser controlado pelo sinal de temperatura do espaço de trabalho, alcançando assim o equilíbrio.

aquecimento

Caminho

Aquecedor elétrico com aletas de aço inoxidável;

Descongelar

Caminho

A sala de baixa temperatura é equipada com dois métodos de degelo (degelo manual e degelo automático). O degelo manual é controlado por um interruptor no painel, que aumenta diretamente a temperatura da sala de baixa temperatura para 40℃, alcançando assim o efeito de degelo. O degelo automático é controlado por um temporizador configurado antecipadamente no controlador, que controla automaticamente a sala de baixa temperatura nos horários definidos.

projeto

Explicação

Compressores de refrigeração

Adota o mecanismo de compressão hermético francês "Tecumseh" para formar um sistema de refrigeração de dois estágios e o mecanismo de compressão hermético francês "Tecumseh" para formar um sistema de desumidificação de estágio único. Comparado com compressores de refrigeração semelhantes, este modelo possui grande capacidade de refrigeração, baixo ruído, baixo consumo de energia e alta eficiência. Pode operar a longo prazo, de forma estável e confiável. Reduz drasticamente os custos operacionais do usuário, ajuda a reduzir o ruído do equipamento, prolonga a vida útil do equipamento e melhora a eficiência econômica do uso do equipamento.

Princípio de funcionamento da refrigeração

Tanto a refrigeração de alta quanto a de baixa temperatura adotam o princípio de projeto do ciclo de Carnot reverso. Este ciclo consiste em um processo isotérmico e um processo adiabático, e seu processo é o seguinte: O refrigerante é comprimido adiabaticamente a uma pressão mais alta pelo compressor, consumindo trabalho e elevando a temperatura de exaustão. Em seguida, o refrigerante sofre troca de calor isotérmica com o meio circundante no condensador, transferindo calor para o meio circundante. Depois disso, o refrigerante passa por expansão adiabática e realiza trabalho através da válvula de expansão, momento em que a temperatura do refrigerante diminui. Finalmente, o refrigerante absorve calor do objeto de temperatura mais alta isotermicamente através do evaporador, fazendo com que a temperatura do objeto resfriado diminua. Este ciclo se repete para atingir o propósito de resfriamento.

método de resfriamento

Refrigerado a água.

principal

Acessórios de refrigeração

Válvula solenoide (Japão 鹭宫), válvula de corte manual (Itália 卡斯托), filtro (Dinamarca 丹佛斯), controlador de pressão (Dinamarca 丹佛斯), separador de óleo (EUA 艾高) etc., todos adotam produtos originais importados ou estão sujeitos ao produto real etc.;

refrigerante

Adota o americano "DUPONT"""Refrigerantes R404A e R23;"""

seu potencial de depleção de ozônioPDOO valor é0。

projeto

Explicação

medição de temperatura

RTD Tipo T

instrumento de controle

A、O controlador principal adota uma tela de exibição de alta definição importada e um método de entrada por teclas diretas. A temperatura é exibida diretamente. Controlador de temperatura de três loops de alta precisão. Este controlador adota uma tela sensível ao toque de cristal líquido LCD, que pode exibir parâmetros definidos, tempo e status de funcionamento do aquecedor, e também possui funções de operação de teste automático e autoajuste de parâmetros PID.

B、A configuração dos parâmetros de controle adota um método de diálogo homem-máquina, exigindo apenas a configuração da temperatura para alcançar a função de operação automática do refrigerador. O sistema de controle utiliza um sistema de software de controle inteligente, que possui a função de combinar automaticamente as condições de operação de subsistemas como refrigeração e aquecimento, garantindo assim o controle de alta precisão em toda a faixa de temperatura, ao mesmo tempo em que atinge os objetivos de economia de energia e redução de ruído.

C、Possui um dispositivo de memória de desligamento, que pode continuar a executar o programa restante quando a energia é restaurada, e pode agendar o início da execução da máquina e o tempo de funcionamento da máquina.

D、O sistema de controle pode ser equipado com uma interface de comunicação por computador RS232/RS485 e um sistema de controle assistido por computador, formando um dispositivo de controle de máquina de nível superior/inferior, que pode alcançar funções de transmissão de dados online e controle remoto. A operação é simples e o controle é confiável. O instrumento de controle de temperatura U-8226S produzido pela empresa japonesa "OYO", com uma tela LCD colorida em chinês, com diálogo homem-máquina. (Consulte a tabela anexada para os indicadores técnicos específicos)

Precisão de configuração

Resolução de temperatura: 0,1℃;

Modo de operação

Programa em execução

Controle de poder

Adotando tecnologia de ajuste de potência com acionamento por cruzamento de zero de relé de estado sólido, o controle é confiável, livre de ruído e não causa poluição na rede elétrica.

projeto

Explicação

Tensão

Sistema trifásico de cinco fios 380VAC±10%; 50Hz±2%.

temperatura ambiente

5~35℃

umidade ambiente

≯85%UR；

pressão atmosférica

86～106Kpa；

condições ambientais

O local do equipamento está livre de vibrações fortes, interferências de campos eletromagnéticos intensos, alta concentração de poeira e substâncias corrosivas, luz solar direta ou radiação direta de outras fontes de calor.

O equipamento deve ser colocado horizontalmente em um laboratório bem ventilado, com espaço amplo ao redor para operação e manutenção.

projeto

Explicação

Pacote

Caixa de embalagem para transporte atendendo aos requisitos de QB/TEST008-2007

Método de transporte

Transporte rodoviário

número de série

Nome do material

marca

Origem

Observação

1

controlador

TEMI8226 ou outro

China

2

Frigorífico

Taikang

França

3

Contator CA

Schneider

França

4

Relé de Sobrecarga Térmica

Schneider

França

5

Relé intermediário

Omron

Japão

6

sensor

Min Yang

Taiwan

7

Relé de sequência de fase

Chint

Zhejiang

8

botão de energia

Onda Vermelha

Zhejiang

9

motor

Mitsukoshi

Taiwan

10

rotor centrífugo

Mitsukoshi

Taiwan

11

controlador de pressão

Danvers

Dinamarca

12

Secador de filtro

Danvers

Dinamarca

13

Válvula de expansão

Danvers

Dinamarca

14

A válvula eletromagnética

Sagimiya

Japão

15

Trocador de calor de placas

Força elevada

Taiwan

16

refrigerante

Du Pont

NÓS

17

Óleo congelado

SUNISO

NÓS

18

Uma válvula reguladora de pressão

Sagimiya

Japão

19

condensador

Zhongli

Doméstico

Personalização de design

20

Evaporador

Zhongli

Doméstico

Personalização de design

21

Separador de óleo

Que incrível

Hong Kong

22

Nome do Produto

Câmara de teste de choque quente e frio

marca do produto

Instrumentos e Equipamentos Hongjun

distinguir

detalhes

Especificação

tela

LCD

Tela sensível ao toque colorida de 5,7 polegadas

programa

grupo / seção

99 grupos / 1000 segmentos

Repetir / Função adicional

Repetir tudo: mais 999 vezes (pode ser repetido infinitamente),

Parte repetida: muitas 99 vezes / vinculação e edição de imagem

Controle PID

Grupo PID

Grupo de temperatura: 3 zonas

digitar

sensor

e faixa de medição

Entrada (Precisão de Indicação)

Tipo de sensor

Faixa de medição

Temperatura(±0,1% da Escala Total)

Tipo T

-100,00 ~ +300,00℃

saída

Saída de controle

2 pontos

Especificações de saída

Saída de tensão (SSR)

Tensão: 15V CC ou superior, Largura de pulso: 5ms

Saída atual (SCR)

Saída atual (SCR) : 4 ~ 20mA CC,

Impedância de carga : 600Ω

Teletransporte

Transmitir saída

2 pontos, formato de saída: PV, SP, MV

Sinal de saída/Impedância de carga

4 ~ 20mA CC / 600Ω

fonte de energia

fonte de energia

Tensão nominal : 100 ~ 240V AC(±10%), 50/60Hz,

Consumo de energia : 20W

Impedância Verde Absoluta

500V CC 20MΩ

bateria de lítio

Definindo dados para salvar (menos de 10 anos)

Tensão interna

2000V AC por minuto

comunicação

protocolo

PC-Link, MODBUS(ASCII, RTU)

Tipo de comunicação

RS232C/RS485 - Distância de comunicação 1,2 Km;

Velocidade de comunicação: até 9600bps
