Selo à Prova de Vazamento e Resistente ao Desgaste para Bomba Submersível Pneumática Bomba Submersível Pneumática de Mineração Fqw25-35/Ck

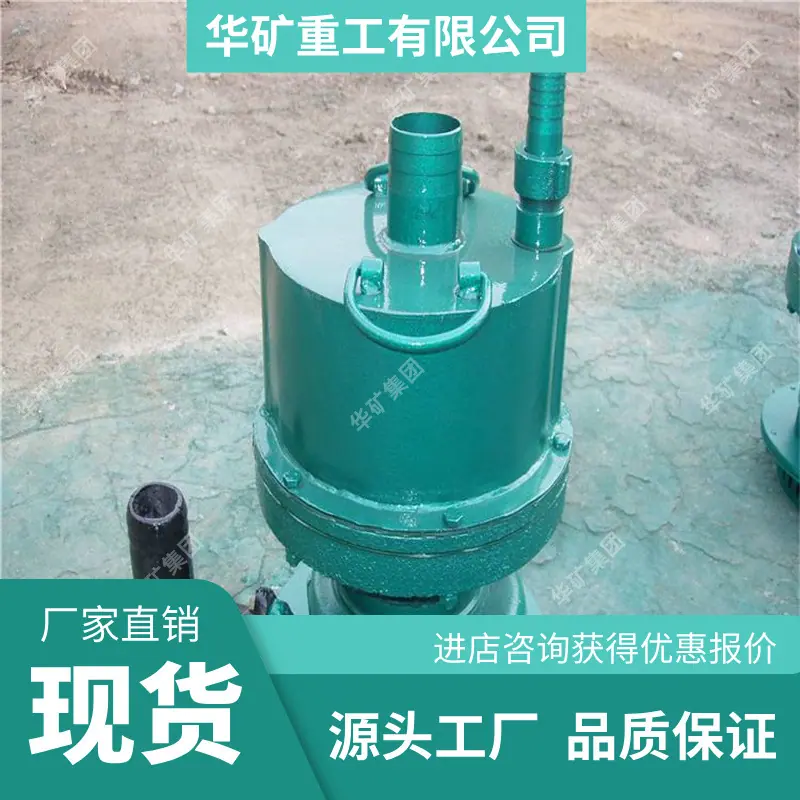

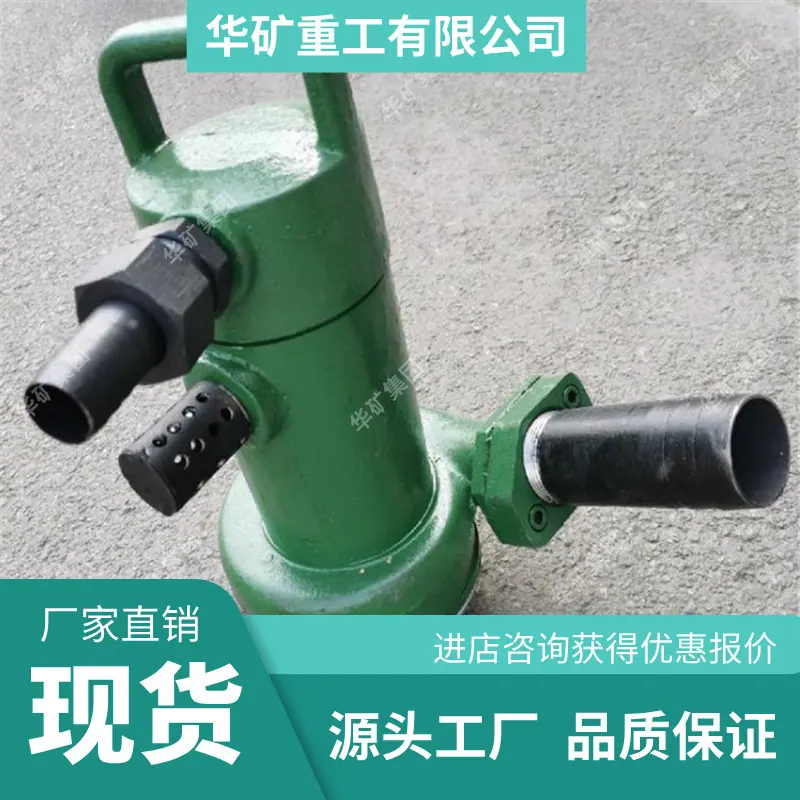

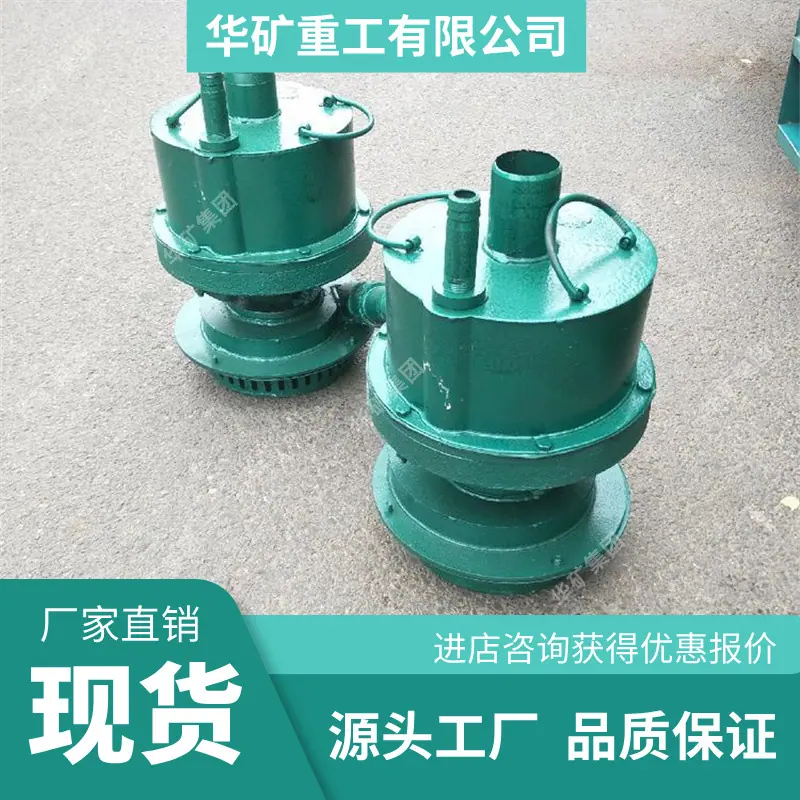

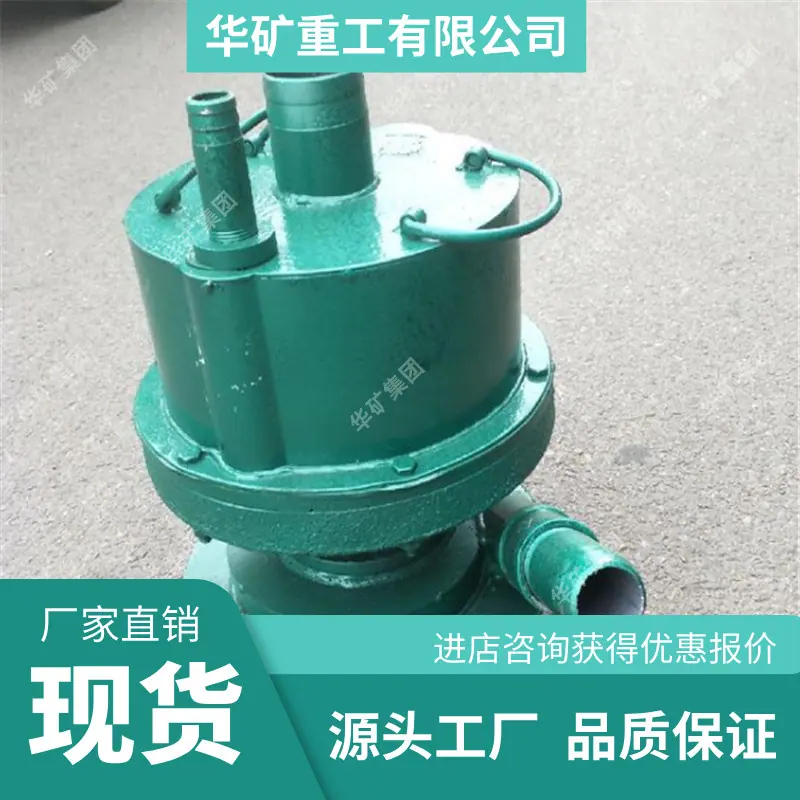

Introdução do produto bomba submersível pneumática:

A estrutura geral da bomba submersível pneumática para esgoto é simples, a aparência é bonita, o volume é pequeno e o peso é leve e é fácil de mover, desmontar e manter. A bomba funciona suavemente, a vazão é grande e a altura manométrica real é alta. Não há folga entre o impulsor e o corpo da bomba, e a capacidade de drenagem e descarga de esgoto é forte. Ele inicia e para rapidamente, possui função de proteção contra sobrecarga e não falhará devido a sobrecarga. A bomba submersível pneumática não é restrita pela fonte de alimentação, umidade, poeira e outras condições, especialmente em condições explosivas e inflamáveis, vibração, alta temperatura... Condições de trabalho severas têm segurança e confiabilidade insubstituíveis das bombas elétricas submersíveis. É seguro e confiável para uso em superfícies de trabalho que contenham gás e pó de carvão e outras ocasiões.

Escopo de aplicação da bomba submersível pneumática:

A bomba submersível pneumática para esgoto é adequada principalmente para operações de drenagem de construção alimentadas por ar comprimido no desenvolvimento de mineração, escavação de poços, eixos verticais, indústria química, petroleiros, construção naval e outras condições de trabalho agressivas inflamáveis ​​e explosivas.

Estrutura da bomba submersível pneumática e princípio de funcionamento:

1. Peça do motor pneumático:

Consiste em rotor, lâmina, cilindro, carcaça, cabeçotes superior e inferior, glândula de rolamento, tampa superior, etc. Existem quatro ranhuras radiais uniformemente distribuídas no rotor e há pás nas ranhuras. Há um olho soprado em cada uma das cabeças dos cilindros superior e inferior. Quando a bomba de ar é ligada, a alta pressão do ar afasta as lâminas na ranhura do olhal de sopro. Ao mesmo tempo, uma grande quantidade de alta pressão de ar entra no cilindro a partir do duto de ar principal, empurrando as pás e acionando o rotor para girar e realizar o trabalho. Há uma cavidade selada sob a caixa e um anel de vedação na cavidade separa o ar e a água. O anel de vedação adota vedação por mola e usa a pressão do ar e da água para expandir o anel de vedação e aumentar o efeito de vedação.

2. Peça da bomba de água:

Consiste no corpo da bomba, impulsor, base da bomba, etc. O impulsor é instalado no eixo do rotor, aperte a porca do impulsor, instale o corpo da bomba e a base da bomba e coloque-o na água. O rotor aciona o impulsor para girar. Sob a ação da força centrífuga, o fluxo de água é pressionado no vórtice do corpo da bomba e descarregado ao longo do tubo de saída.

3. Parte da névoa de óleo:

Consiste em um invólucro do lubrificador, uma haste do lubrificador, um núcleo da válvula reguladora de óleo, etc. O lubrificador é instalado na tampa superior e o invólucro é preenchido com óleo lubrificante.

4. Parte da junta do tubo:

É composto por duas partes: a junta combinada de entrada de ar e o cotovelo de saída de água. A junta combinada de entrada de ar é instalada na entrada de ar.

5. Parte do silenciador:

O silenciador é feito de chapas de aço estampadas e soldadas e é instalado na saída de escape.

Parâmetros do produto da bomba submersível pneumática:

Elevador: 25-10M

Fluxo: 10-20m3/h

Velocidade: 3000 r/min

Use pressão de ar: 0,3-0,5 MPa

Consumo de ar: 1,5m3/min

Peso total: 10kg
