ocho,Sistema eléctrico：

8、1interruptor de alimentación principal

Adoptando Schneider francés, baja tasa de fallos, rendimiento estable, larga vida útil;

8、2contactor

Adoptando Schneider francés, baja tasa de fallos, rendimiento estable, larga vida útil;

8、3Relé de sobrecarga térmica

Adoptando Schneider francés, baja tasa de fallos, rendimiento estable, larga vida útil;

8、4Protector de secuencia de fase

Adoptando Schneider francés, baja tasa de fallos, rendimiento estable, larga vida útil;

8、5Relé de tiempo

Se utiliza para controlar el arranque retardado del compresor, proteger la vida útil del compresor y aprovechar al máximo el rendimiento de refrigeración;

8、6relé de estado sólido

Adoptando Yangming de Taiwán, con rendimiento estable y larga vida útil;

8、7Relevo intermedio

Adopta Omron para control, refrigeración, calefacción, humidificación, transmisión de señales y control simultáneo de múltiples sistemas de circuitos;

8、8Protector contra quemaduras en seco

Adopta termostato mecánico Rainbow coreanoInterruptor de protección de control de temperatura tipo expansión líquida;

8、9Protector de sobrecorriente

Adoptando Schneider francés, el rendimiento es estable y la vida útil es larga;

8、10Transformador de bajo voltaje

Adopción de Mean Well de Taiwán para dispositivos de calefacción eléctrica anticondensación para marcos de ventana y marcos de puerta y otros sistemas de dispositivos de bajo voltaje;

Nueve,Estructura y materiales del equipo：

9、1Estructura

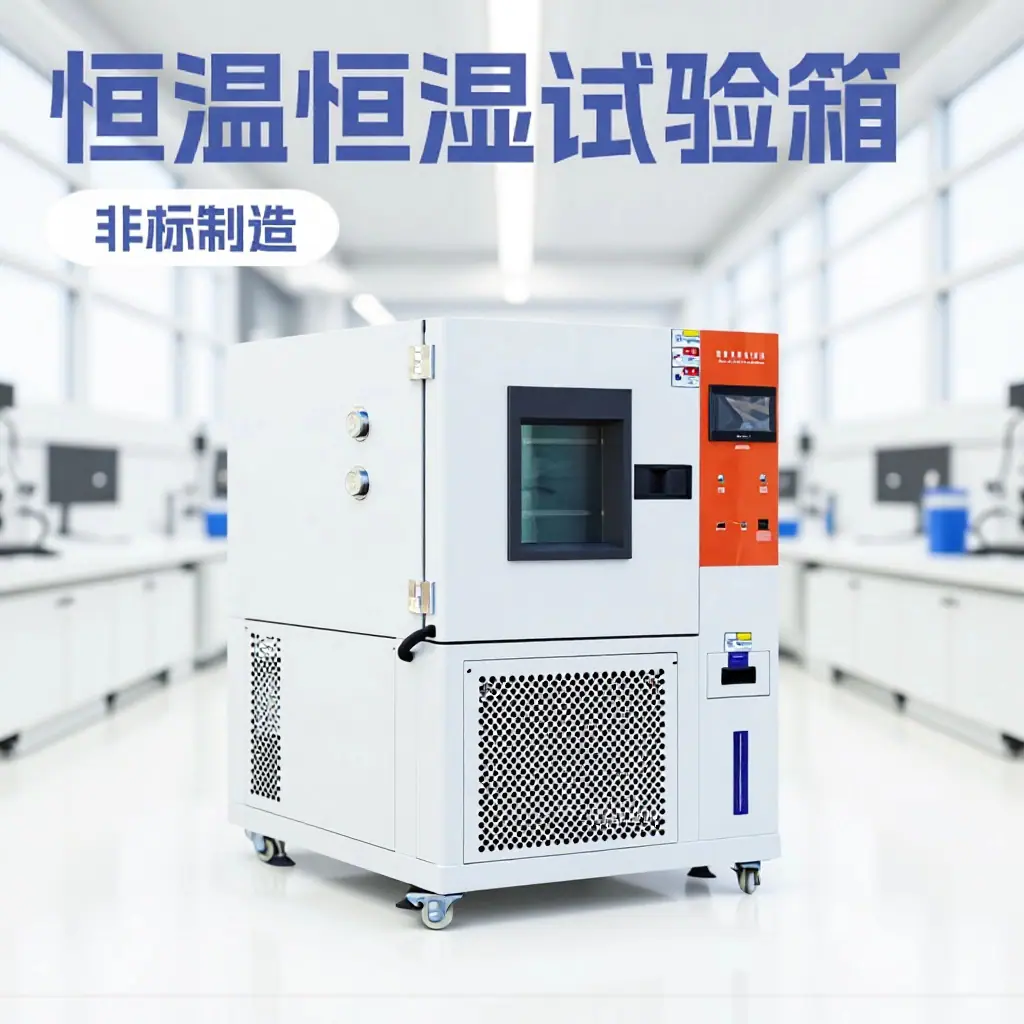

La cámara de prueba adopta una estructura integrada, con la parte superior del cuerpo de la cámara siendo el estudio de distribución y la parte inferior siendo la unidad de refrigeración por compresor.; fácil de mantener y operar;

9、2Material de la caja exterior

El cuerpo de la caja exterior se forma mediante el mecanizado con máquina herramienta CNC, la carcasa exterior del cuerpo de la caja está hecha de chapa de acero laminada en frío, y la superficie se trata mediante decapado y fosfatado y luego se recubre con pintura en polvo y se hornea a alta temperatura.;

9、3Material de la caja interior

Placa de Acero Inoxidable SUS#304 Resistente al Calor y al Frío (1.2 mm) Estructura de Caja Interior Soldada Completamente sin Costuras

9、4Material de aislamiento

El material aislante de la caja adopta espuma de poliuretano más fibra de vidrio ultrafina, que tiene un buen efecto aislante. La superficie exterior de la cámara de prueba no se escarcha ni se condensa.;

9、5Diseño de conducto de aire

El sistema de conductos de aire se encuentra en la capa intermedia en la parte trasera de la cámara de prueba y contiene calentadores, impulsores, evaporadores,Sensor de muestreo de temperatura PT100 y otros dispositivos. Cuando el ventilador gira a alta velocidad, el aire de la cámara de trabajo es succionado hacia el conducto de aire desde la parte superior, y el calor generado por el calentador y el frío generado por el evaporador se mezclan completamente en el conducto de aire y se expulsan por la parte inferior. El aire después del intercambio de calor con el artículo de prueba en la cámara de trabajo es luego succionado hacia el conducto de aire para mezclar; este ciclo se repite para lograr los requisitos de temperatura objetivo, al tiempo que se garantizan indicadores altos de temperatura y humedad dentro de la cámara de prueba.

9、6puerta de caja

La puerta de la cámara está sellada con un sello de goma de silicona de doble capa de alta resistencia, que es resistente a la temperatura desde -90℃ hasta 200℃ y tiene una vida útil de hasta 15 años, por lo tanto, no hay fenómenos de envejecimiento ni endurecimiento en condiciones de alta y baja temperatura, y el sellado es más confiable; la cámara de prueba tiene una sola puerta (tirador de puerta empotrado), y está equipada con una ventana de observación y una luz de control conmutable en la puerta (orientada hacia el frente de la puerta);

9、7Ventana de observación

El conjunto de ventana de observación está hecho de vidrio templado hueco multicapa con función de descongelación automática, que puede garantizar que la superficie del vidrio esté libre de escarcha y condensación durante cualquier prueba.;

9、8impulsor de circulación

Motor circulante de eje extendido de acero inoxidable, asegurando operación a largo plazo y operación con flujo de aire suficiente;

9、9Motor de circulación

Adopta un impulsor centrífugo circulante de múltiples álabes, con un núcleo de eje reforzado y álabes giratorios resistentes a altas y bajas temperaturas fabricados de aleación de aluminio, para lograr convección forzada y evitar eficazmente la generación de puntos muertos de circulación.;

9、10Estante

Rack de muestras estándar de acero inoxidable2 niveles, altura ajustable, capacidad de carga (distribuida uniformemente) 20 kg/nivel

9、11Orificio de comunicación para cable conductor

Estándar a la izquierdaAgujero de Φ50 mm 1 ud.、Las especificaciones de φ100 mm y φ150 mm se pueden personalizar, y su posición y cantidad se pueden personalizar según los requisitos del usuario en las condiciones permitidas por la estructura de la caja y sin afectar el rendimiento;

9、12Sala de Máquinas de Refrigeración

ubicado en el fondo de la caja

9、13Armario de control de distribución de energía

Ubicado en la parte superior de la caja

9、14Orificio para cable de alimentación y orificio de drenaje

En la parte trasera de la caja

9、15Orificio para cable de alimentación y orificio de drenaje

En la parte trasera de la caja

9、16Método de posicionamiento móvil

Añadir al final4 ruedas de alta carga y ruedas angulares horizontales de PU para facilitar el movimiento y la fijación del equipo

Diez, protección del sistema:

11、1Protección del sistema de refrigeración

Protección contra sobrepresión del compresor

Protección contra sobrecalentamiento del motor del compresor

Protección contra sobrecorriente del motor del compresor

Protección contra bajo voltaje del suministro de refrigerante(Para tipo refrigerado por agua)

11、2Protección de la cámara de prueba

Espacio de prueba ajustable protección contra sobretemperatura

Protección contra sobretemperatura del conducto de aire acondicionado

Protección de temperatura interna del controlador

Protección contra sobrecalentamiento del motor del ventilador

11、3Protección del sistema de circuitos

Secuencia de fases de la alimentación principal y protección contra pérdida de fase; Protección contra sobretensión, subtensión y fugas de la alimentación principal; Protección contra sobrecarga y cortocircuito,Protección contra cortes de energía;

XI. Condiciones de Suministro Eléctrico:

Voltaje:AC220V Monofásico de tres hilos + Tierra de protección

fuerza:7.0KW

Rango de fluctuación de voltaje admisible:CA (220±10)V

Rango de fluctuación de frecuencia admisible: (

50±0.5）Hz

La resistencia de puesta a tierra del cable de tierra de protección es menor que4Ω

Requerir al usuario que configure un interruptor de aire o de alimentación con la capacidad adecuada para el equipo en el sitio de instalación, y este interruptor se suministra de forma independiente para este equipo.

para uso en espera (la instalación de la línea de alimentación del equipo es responsabilidad del usuario)

Doce, Requisitos del sitio de instalación:

Terreno llano, buena ventilación.；

No se permiten vibraciones fuertes alrededor del equipo.；

No hay ningún campo electromagnético fuerte alrededor del dispositivo.；

No hay sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo.；

Deje espacio suficiente alrededor del equipo para su uso y mantenimiento；

A: no menos de 30 cm B: no menos de 50 cm;

C：no menos de 70 cm D：no menos de 90 cm ；
