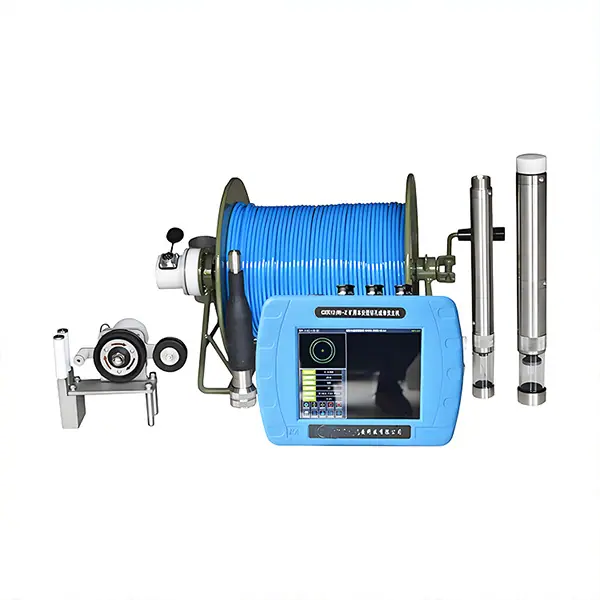

Imageador de Furo de Mina CXK12(B)

1. Introdução ao instrumento:

O imageador de furo de mina CXK12(B) é um imageador de televisão de bolso recém-desenvolvido, adotando tecnologia de imageador e gravação de vídeo panorâmica de 20 milhões de pixels; a imagem é de alta fidelidade, a sonda possui uma bússola tridimensional de alta precisão embutida, que pode medir os ângulos de atitude das estruturas do furo de mina em qualquer inclinação; é um imageador que integra múltiplas funções, como gravação de vídeo, imageamento em mosaico, medição de trajetória de furo de mina e perfilagem de raios gama. O perfil é extraído em tempo real automaticamente, a imagem é clara e realista, a profundidade é calibrada automática e precisamente, e ele pode gravar vídeo de todos os furos de observação e de toda a superfície cilíndrica, medir a trajetória e a imagem (furo vertical/furo horizontal/furo inclinado/furo de mergulho/furo inclinado), e usar a curva de perfilagem de raios gama natural para auxiliar na divisão litológica.

2. Uso do instrumento:

Adequado para departamentos como geologia de engenharia, hidrogeologia, prospecção geológica, engenharia geotécnica e mineração; adequado para vários furos de sondagem, como furos verticais, furos horizontais e furos inclinados (ângulo para baixo, ângulo para cima), furos para cabos (hastes) de ancoragem, furos geológicos e furos de concreto, etc., pode formar núcleos de sondagem digitais para preservação, especialmente adequado para formações de zonas fraturadas onde núcleos reais não podem ser obtidos:

(1) Para hidrogeologia de engenharia: observar várias características e estruturas finas de corpos geológicos em furos de sondagem, como litologia de estrato, estrutura rochosa, falhas, fissuras, camadas intermediárias, carste, etc., e compilar diagramas de colunas geológicas;

(2) Usado em geologia mineral: observe a espessura, inclinação e inclinação das veias do corpo de minério, e a inclinação e inclinação do próprio furo;

(3) Usado em minas de carvão e outras minas: observe e analise quantitativamente a tendência, espessura, inclinação, ângulo de inclinação, ganga intercalar e o grau de rachaduras de separação entre camadas de carvão e outros corpos de minério e a camada de rocha do telhado;

(4) Para concreto: observe a localização e a extensão de defeitos como vazios, rachaduras e segregação no concreto;

(5) Para estacas tubulares: observar diversas anomalias e defeitos nas estacas, analisar quantitativamente a qualidade das juntas e o comprimento, largura e direção da quebra, fratura e fissuras, etc.;

(6) Para tubulações subterrâneas: observar o conteúdo da tubulação, analisar quantitativamente as rachaduras e quebras na tubulação, a localização, comprimento, largura e direção da fratura, etc.;

(7) Usado para manutenção de poços de água: para detectar rachaduras, deslocamentos, objetos caídos na parede do poço, bloqueio de orifícios de tubos de filtro e localização de areia movediça.

Este equipamento não só pode observar vários recursos estruturais dentro do furo em tempo real e intuitivamente, mas também realizar imageamento de vídeo de todo o furo, imageamento da trajetória do furo, e pode gerar diagramas de desenvolvimento do furo no local e posteriormente diagramas colunares tridimensionais, que podem reproduzir vivida e intuitivamente as estruturas no furo e realizar análise quantitativa.

III. Especificações Técnicas do Instrumento:

1. Pixels da câmera da sonda: cor 20 milhões de pixels; resolução 700TVLine; 0,01 LUX;

2. Precisão da medição da trajetória: Ângulo de azimute: 0°～360°, precisão de alta resolução 0,1°;

Ângulo de inclinação: 0°～±90°, precisão de alta resolução 0,1°;

Ângulo de rolagem: 0°～±180°, precisão de alta resolução 0,1°;

3. Raios gama: A curva natural de perfilagem gama auxilia na divisão litológica e identifica o limite carvão-rocha; Estatística de flutuação: <10%, Faixa de contagem: Fundo-10000Cps;

4. Resistência à pressão da sonda: não inferior a 20 MPa;

5. Profundidade de furo aplicável: 1 metro ~ 1200 metros personalizável;

6. Diâmetro externo da sonda: Φ24, Φ32, Φ43, Φ52, Φ67 etc., adequado para diâmetros de furo Φ28～Φ300mm;

7. Fonte de luz da sonda: Ajuste por botão giratório;

8. Tamanho da unidade principal: Tela LCD de 8 polegadas em cores verdadeiras de alto brilho, 228mm×225mm×94mm; Peso: unidade principal 3,7Kg, sonda≤4Kg;

9. Modo de transmissão: Transmissão em modo de disco U;

10. Bateria de alimentação: Bateria de hidreto metálico de níquel de 12V CC, corrente de trabalho ≤ 710mA, tempo de trabalho contínuo 10 horas;

11. Unidade de armazenamento: Unidade de estado sólido de 256 GB integrada, pode armazenar mais de 4000 metros de dados de perfuração;

12. Velocidade e método de coleta: ≥0,20m/s;

13. Erro de profundidade: Erro de profundidade ≤0,1%, resolução de profundidade 0,01 mm;

14. Pode testar furos verticais, furos horizontais e furos inclinados, e pode medir o ângulo de atitude das estruturas de furo de sonda em qualquer ângulo de inclinação;

15. Realizar simultaneamente vídeo digital, imageamento de juntas de fratura, medição de trajetória de poço e divisão litológica assistida por curva de gama natural;

16. Análise de software: pode gerar gráficos de barras tridimensionais, diagramas de desenvolvimento de poços, descrições litológicas, informações de engenharia, etc.;

17. O software pode exibir a trajetória de perfuração e a trajetória de projeto em 3D, e os dados da trajetória podem ser exportados em formato CAD;

18. O host é uma máquina tudo-em-um para aquisição e exibição;

19. Sem alterar a sonda, você pode alternar entre os modos horizontal e vertical à vontade;

20. Temperatura de operação: -20℃～60℃.
