Placa de Teste de Carregamento Rápido PD Indutor USB Decoy Ferramenta de Envelhecimento TypeC Detector de Cabeça de Carregamento Carga Macho e Fêmea

Lembrete quente: Você pode escolher o conjunto com concha e cabo

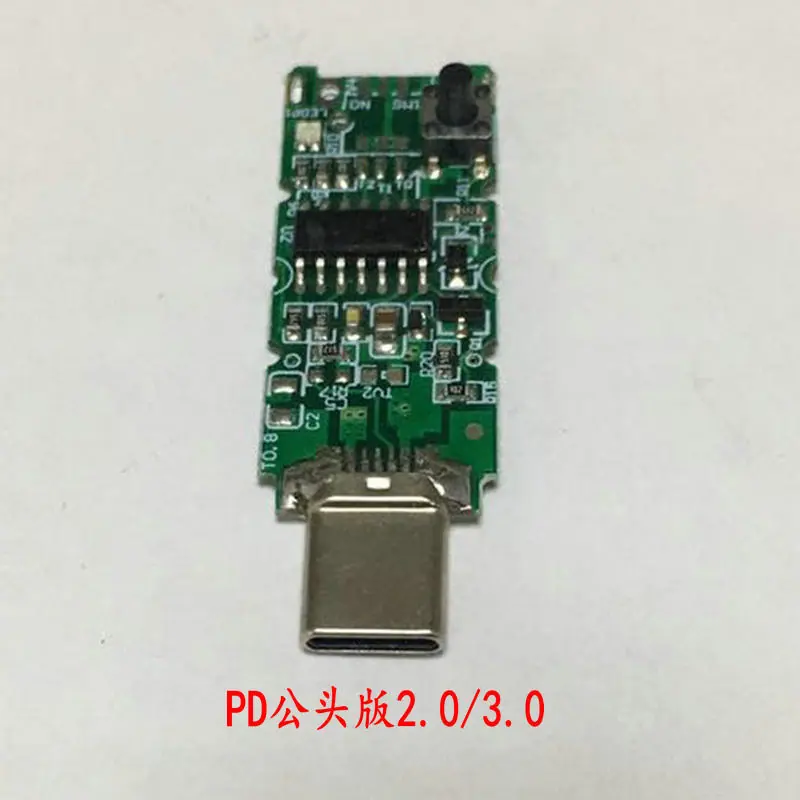

10# PDc Macho Versão Automática de Boost (Placa de Circuito Impresso Nu):

Funções da Versão PD Auto-Boost:

Versão de Boost Automático: 5, 9, 12v.... aumenta a voltagem em 1v por segundo

A extremidade macho não precisa de fios adicionais

A placa pode suportar uma corrente máxima de 5A (quantos A dependem da potência do seu carregador).
Ao ser ligado, ele padrão para 5V-9V-12... até a voltagem máxima suportada pelo produto de saída. Se você quiser mudar a voltagem,
Há um pequeno botão na parte superior que pode alternar entre 5 9 12 15 20V,

Luzes LED de voltagens diferentes têm cores diferentes:

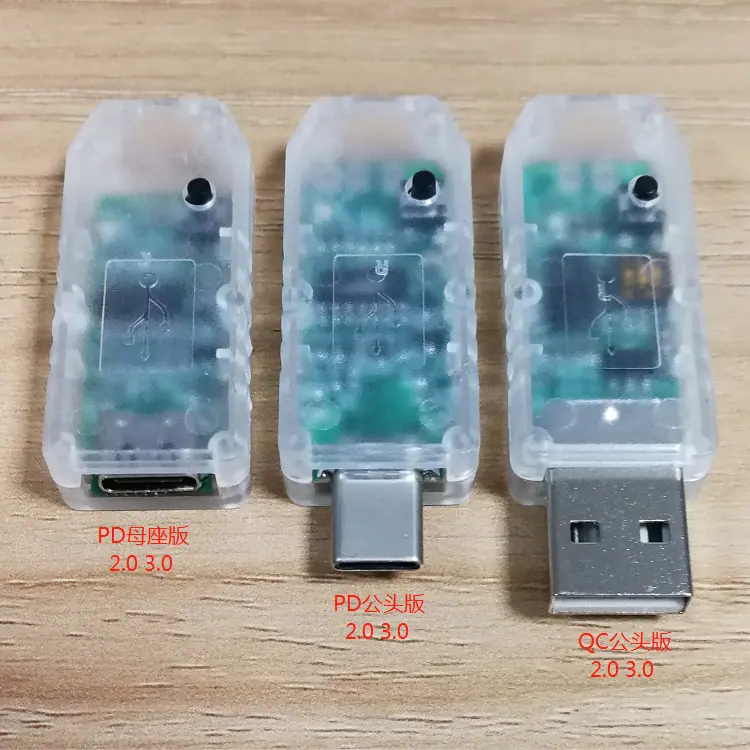

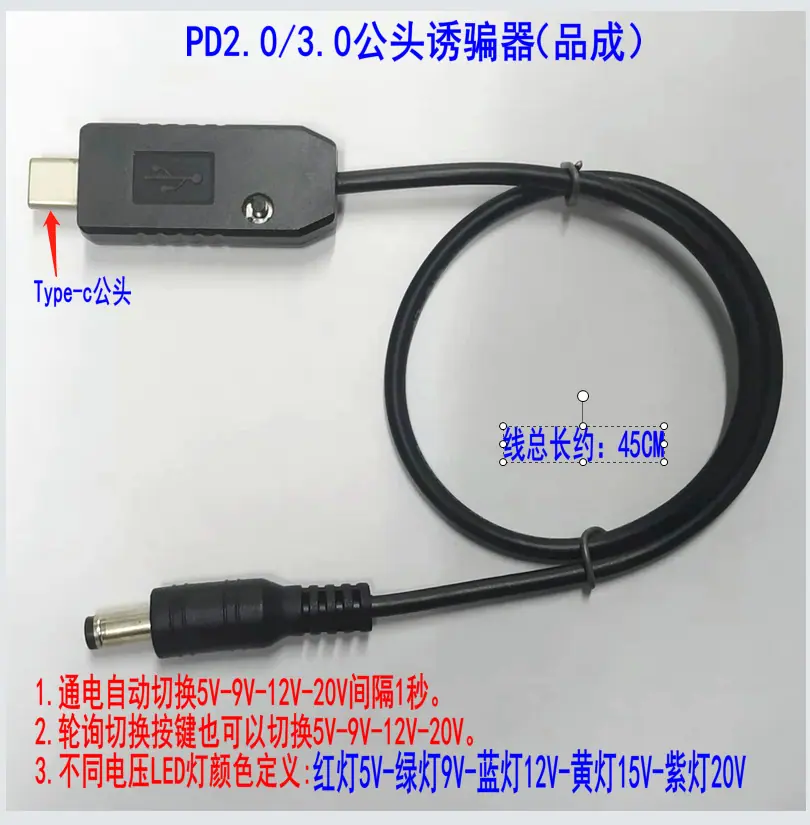

11#PDc Versão Automática de Boost Macho (Carcaça com Cabo 1 Conjunto):

Funções da Versão PD Auto-Boost:

Versão de Boost Automático: 5, 9, 12v.... aumenta a voltagem em 1v por segundo

A extremidade macho não precisa de fios adicionais

A placa pode suportar uma corrente máxima de 5A (quantos A dependem da potência do seu carregador).
Ao ser ligado, ele padrão para 5V-9V-12... até a voltagem máxima suportada pelo produto de saída. Se você quiser mudar a voltagem,
Há um pequeno botão na parte superior que pode alternar entre 5 9 12 15 20V,

Luzes LED de voltagens diferentes têm cores diferentes:

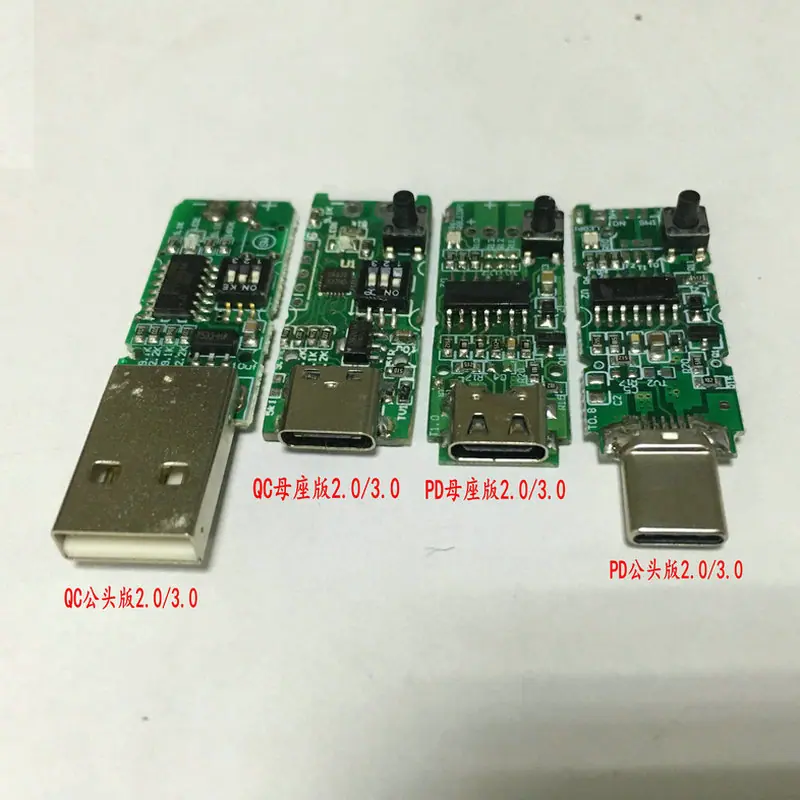

Placa-mã 20#PDc Versão com Boost Automático (Placa de Circuito Impresso):

Funções da Versão PD Auto-Boost:

Versão de Boost Automático: 5, 9, 12v.... aumenta a voltagem em 1v por segundo

A placa pode suportar uma corrente máxima de 5A (algumas exigem um chip com marca E no C de cabeça dupla, a amperagem real depende da potência do seu carregador).
Ao ser ligado, ele padrão para 5V-9V-12... até a voltagem máxima suportada pelo produto de saída. Se você quiser mudar a voltagem,
Há um pequeno botão na parte superior que pode alternar entre 5 9 12 15 20V,

Luzes LED de voltagens diferentes têm cores diferentes:

21#PDc Porta Fêmea Versão com Boost Automático (Carcaça com Cabo 1 Conjunto):

Funções da Versão PD Auto-Boost:

Versão de Boost Automático: 5, 9, 12v.... aumenta a voltagem em 1v por segundo

A placa pode suportar uma corrente máxima de 5A (algumas exigem um chip com marca E no C de cabeça dupla, a amperagem real depende da potência do seu carregador).
Ao ser ligado, ele padrão para 5V-9V-12... até a voltagem máxima suportada pelo produto de saída. Se você quiser mudar a voltagem,
Há um pequeno botão na parte superior que pode alternar entre 5 9 12 15 20V,

Luzes LED de voltagens diferentes têm cores diferentes:

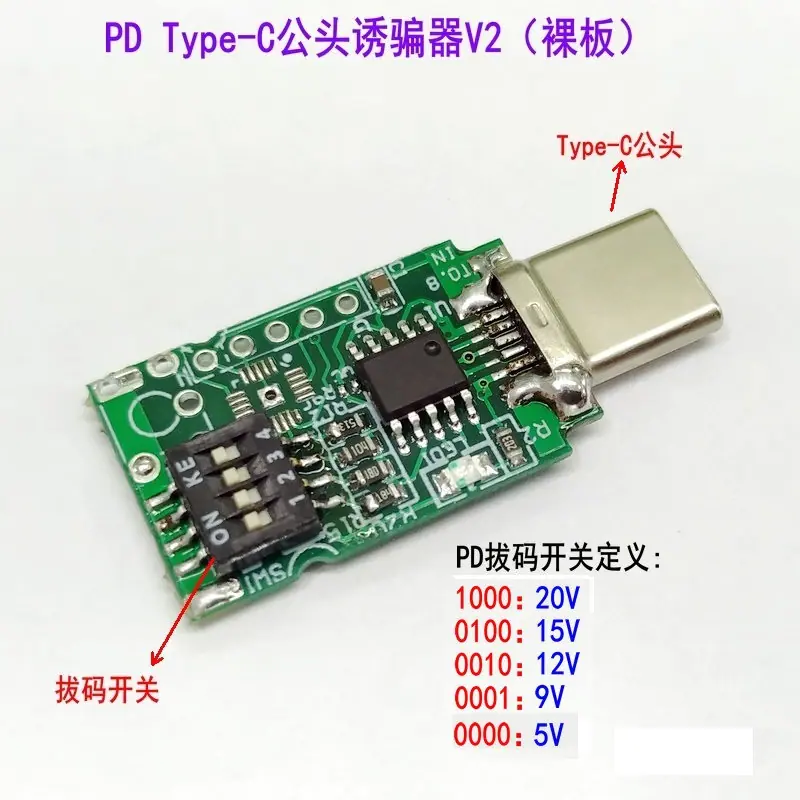

30#PDc Gatilho de Tensão Fixa Macho (Chave DIP) (Placa de Circuito Impresso Nu):

Descrição: Este modelo não possui função de boost automático. A tensão é selecionada usando o interruptor DIP e emitirá diretamente a tensão selecionada.

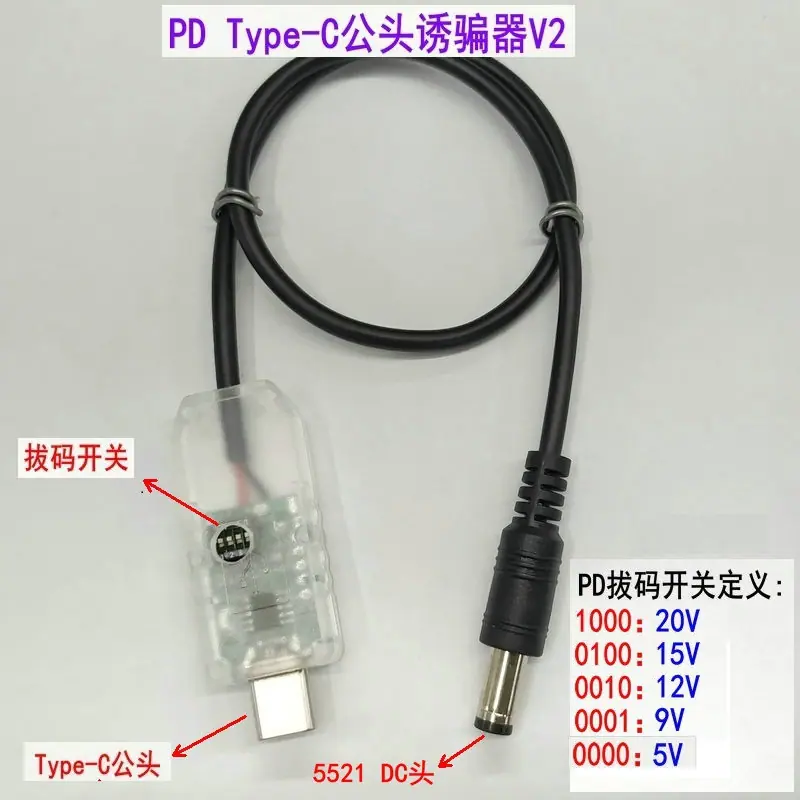

31# Cabo de gatilho de voltagem fixa macho Pdc com interruptor DIP (carcaça com cabo 1 conjunto):

Descrição: Este modelo não possui função de boost automático. A tensão é selecionada usando o interruptor DIP e emitirá diretamente a tensão selecionada.

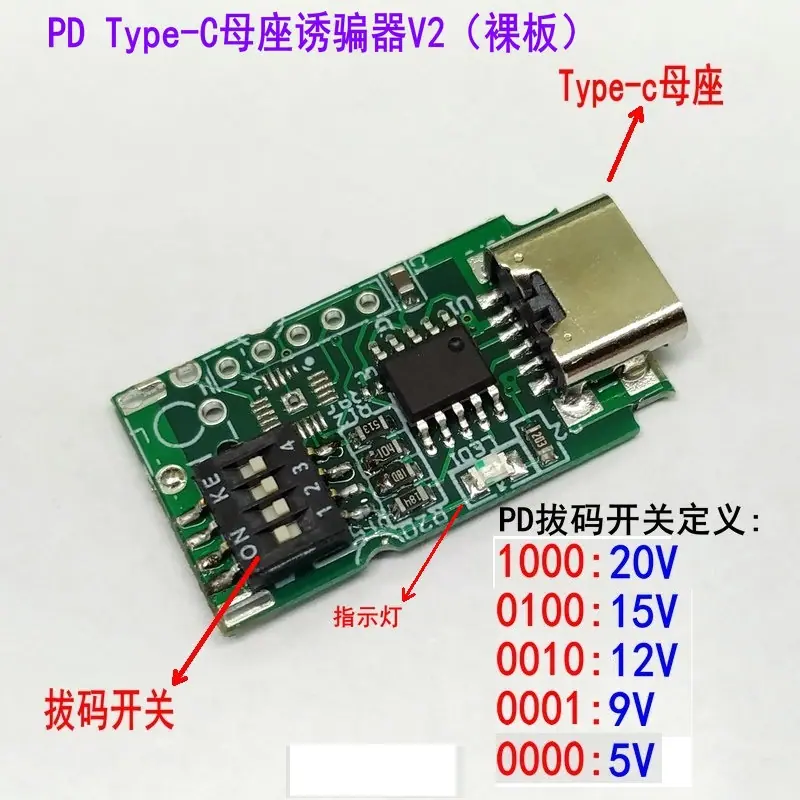

Conector Fêmea 40#PDc Tensão Fixa com Chave DIP (Placa de Circuito Impresso Nu):

Descrição: Este modelo não possui função de boost automático. A tensão é selecionada usando o interruptor DIP e emitirá diretamente a tensão selecionada.

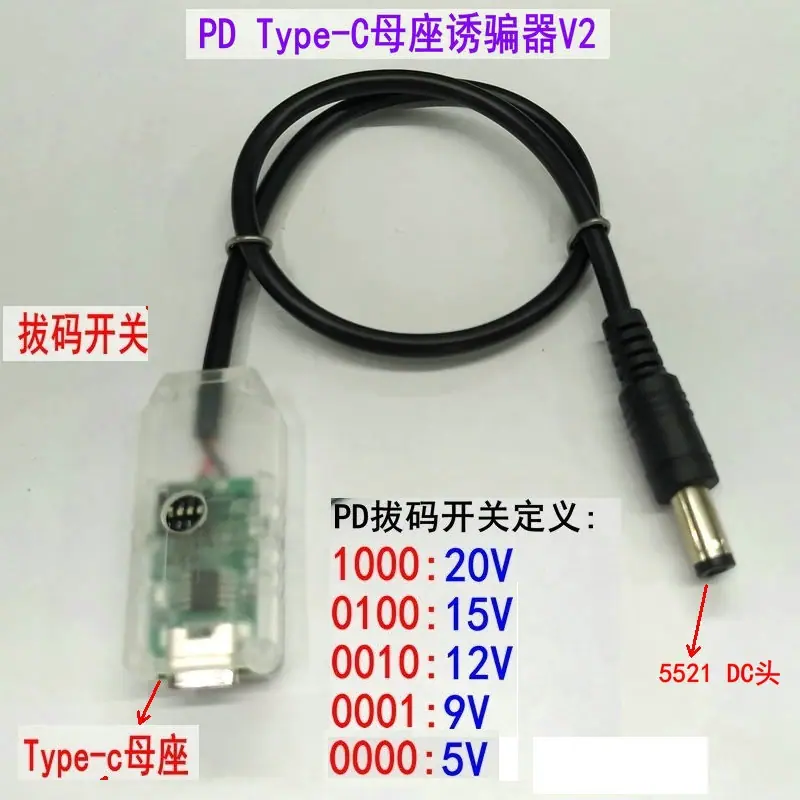

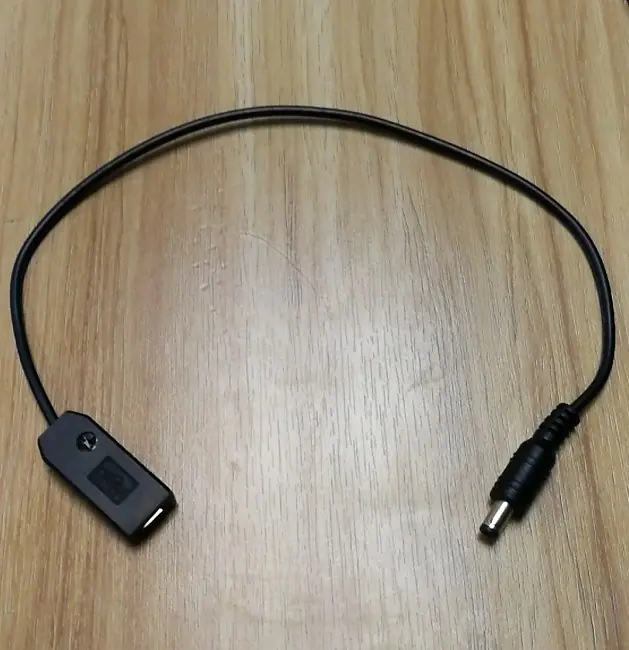

Conector Fêmea 41#PDc Tensão Fixa com Chave DIP (Carcaça com Cabo 1 Conjunto):

Descrição: Este modelo não possui função de boost automático. A tensão é selecionada usando o interruptor DIP e emitirá diretamente a tensão selecionada.

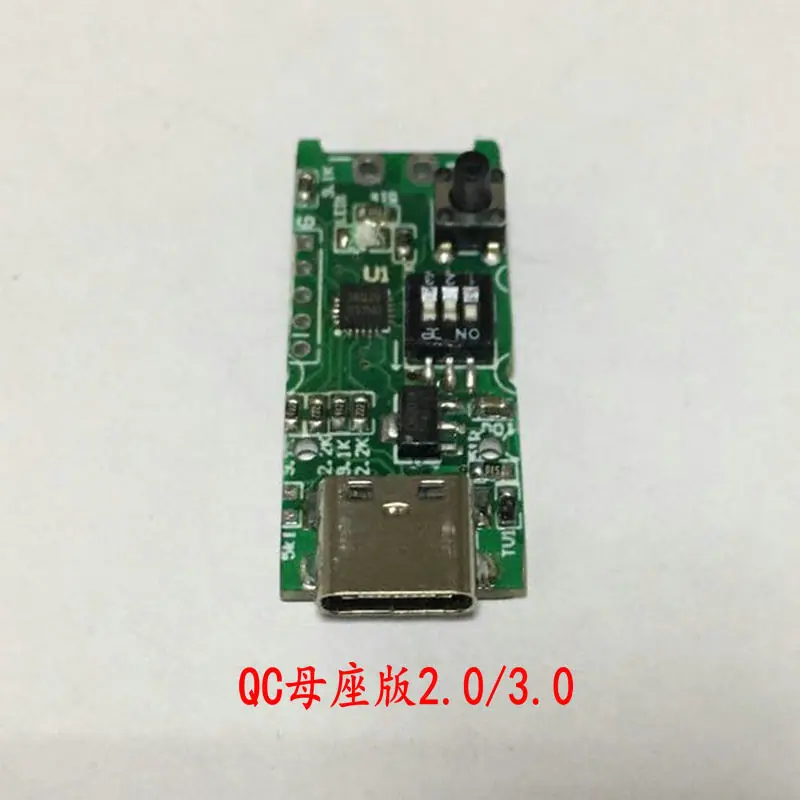

50#QC A-head Boost Automático com Botões e Chave DIP (Placa de Circuito Impresso Simples):

Placa de Carregamento Rápido Boost Automático QC2.0 3.0 Definição da Função do Interruptor DIP:
Código Modo Função
000 QC2.0 5V [Pressione o pequeno botão giratório para alternar 5/9/12V]
001 QC2.0 5-9V （intervalos de 1,5 segundo) [Pressione o pequeno botão de polling para alternar entre 5/9/12V]
010 QC2.0 5-12V（intervalo de 1,5 segundos) [Pressione o pequeno botão de polling para alternar entre 5/9/12V]
011 QC2.0 5-20V（intervalos de 1,5 segundo) [Pressione o pequeno botão giratório para alternar 5/9/12V]
100 QC2.0 5-9-12V Teste de aumento de tensão (intervalo 5-9V de 1,5 segundos, outros intervalos de 1,5 segundos) - Viagem única [Pode alternar 5/9/12V pressionando o pequeno botão de pesquisa]
101 QC2.0 Teste de Tensão Step-up 5-9-12-20V (intervalo 5-9V 1,5 segundos, outros intervalos 1,5 segundos) - Viagem Única [Pode alternar 5/9/12V pressionando o pequeno botão de varredura]
110 QC3.0 5-12V leve aumento -> aguarda 1,5 segundos -> 12-3,6V leve queda (aumento queda aumento: 0,2V/passo) - ciclo contínuo [pode alternar 5/9/12V pressionando o pequeno botão de consulta]
111 Teste de Ciclo Abrangente QC2.0+QC3.0 (No QC2.0, aumenta a voltagem 5-9-12V -> espera 1,5 segundos -> No QC3.0, diminui a voltagem em micro-passos 12-3,6V, 0,2V/passo -> No QC3.0, aumenta a voltagem em micro-passos) - Ciclo Contínuo [Pressione a roda pequena para alternar 5/9/12V]

(Nota: O ponto branco definido como "LIGADO" representa "1")
(Adicionalmente: Se você comprar uma PCB com 'botões de polling pequenos', você pode pressionar o botão pequeno para mudar uma voltagem, 5-9-12-5-9-12...)

(Aplicável a: P&D, Produção, Inspeção):

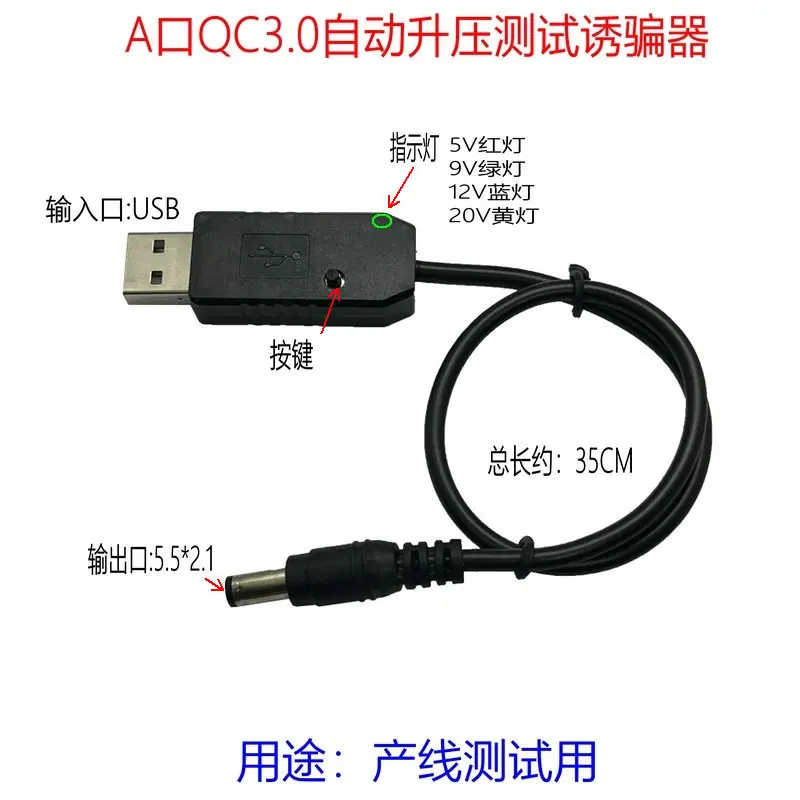

51#QC A Macho Auto-Boost com Botão Sem Interruptor DIP (Placa-Carcaça Sem Fio 1 Conjunto):

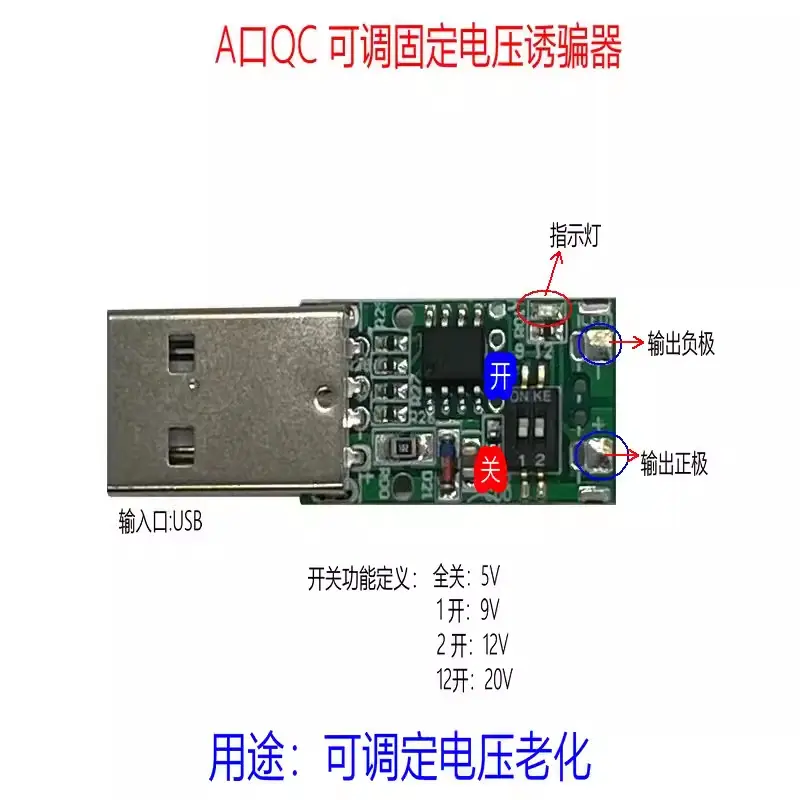

60#QC Macho A Tensão Fixa Sem Botões Possui Chave DIP (Placa de Circuito Impresso PCB):

Descrição: Este modelo não possui função de boost automático. A tensão é selecionada usando o interruptor DIP e emitirá diretamente a tensão selecionada.

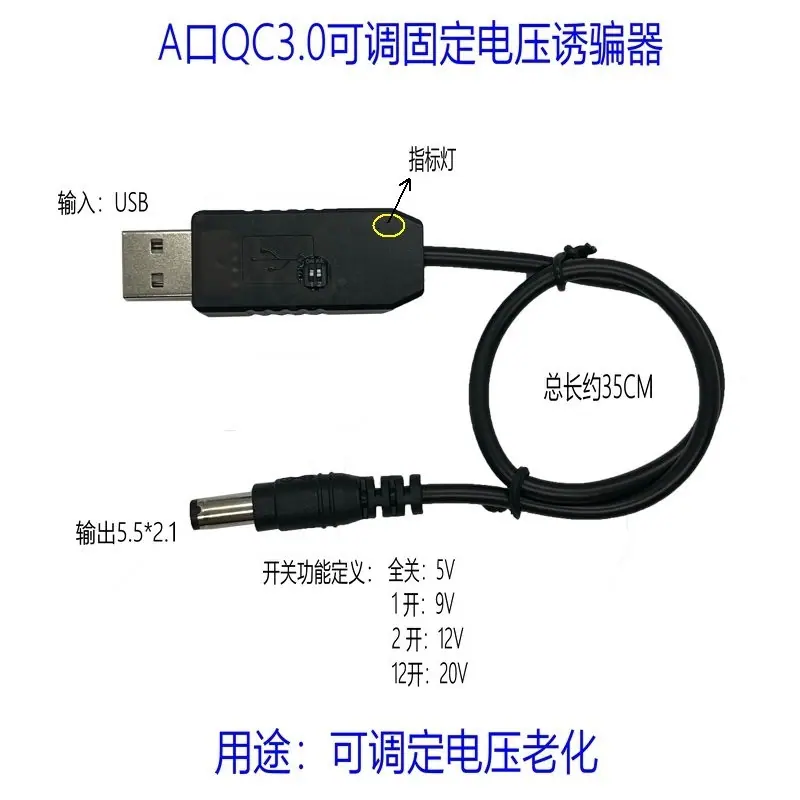

61#QC A-head tensão fixa sem botões com chave DIP (carcaça com cabo 1 conjunto):

Descrição: Este modelo não possui função de boost automático. A tensão é selecionada usando o interruptor DIP e emitirá diretamente a tensão selecionada.

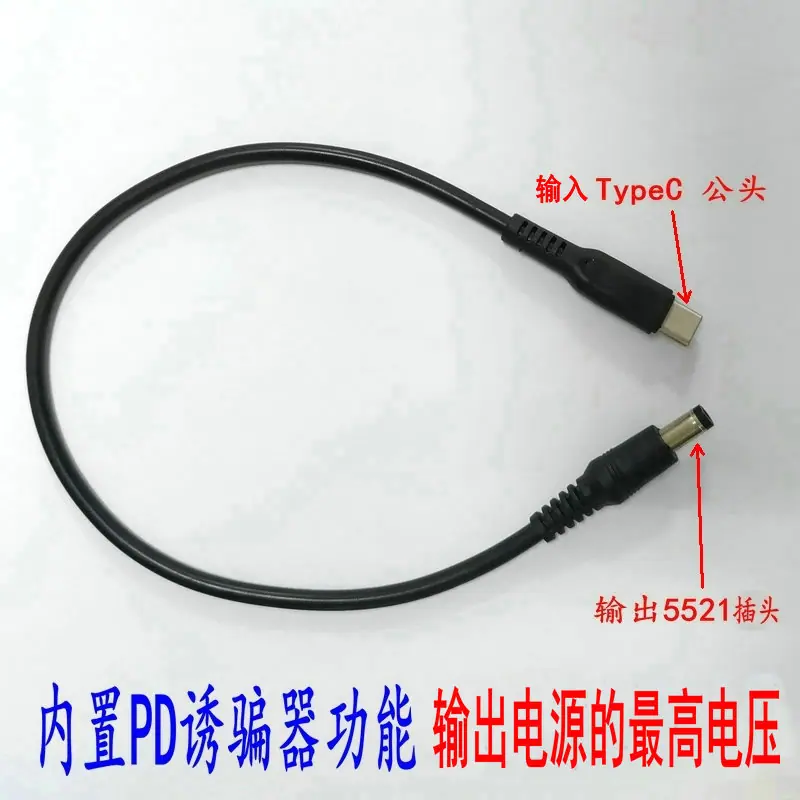

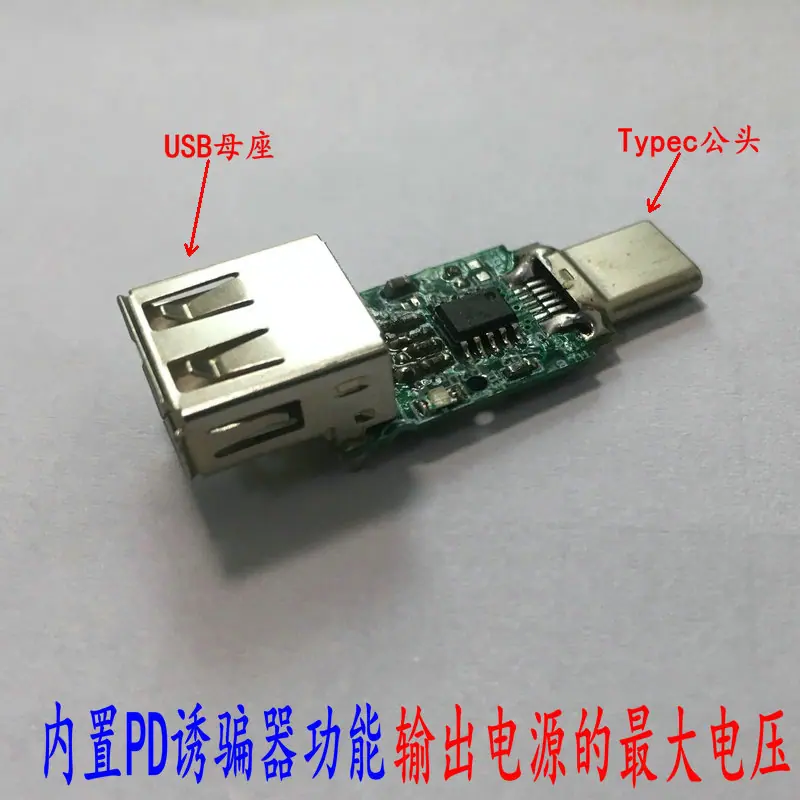

Cabo 70#PDc com Carregamento Rápido Integrado Bi-filme C-5521 Induz a Mais Alta Voltagem (Moldagem por Injeção Integrada 1 peça):

Observação: Este modelo não possui função de boost automático; ele atinge diretamente a voltagem mais alta suportada pelo carregador.

71#PDc embutido sem carregamento rápido apenas 5V C-5521 (moldagem por injeção integrada 1 peça):

Observação: Apenas 5V

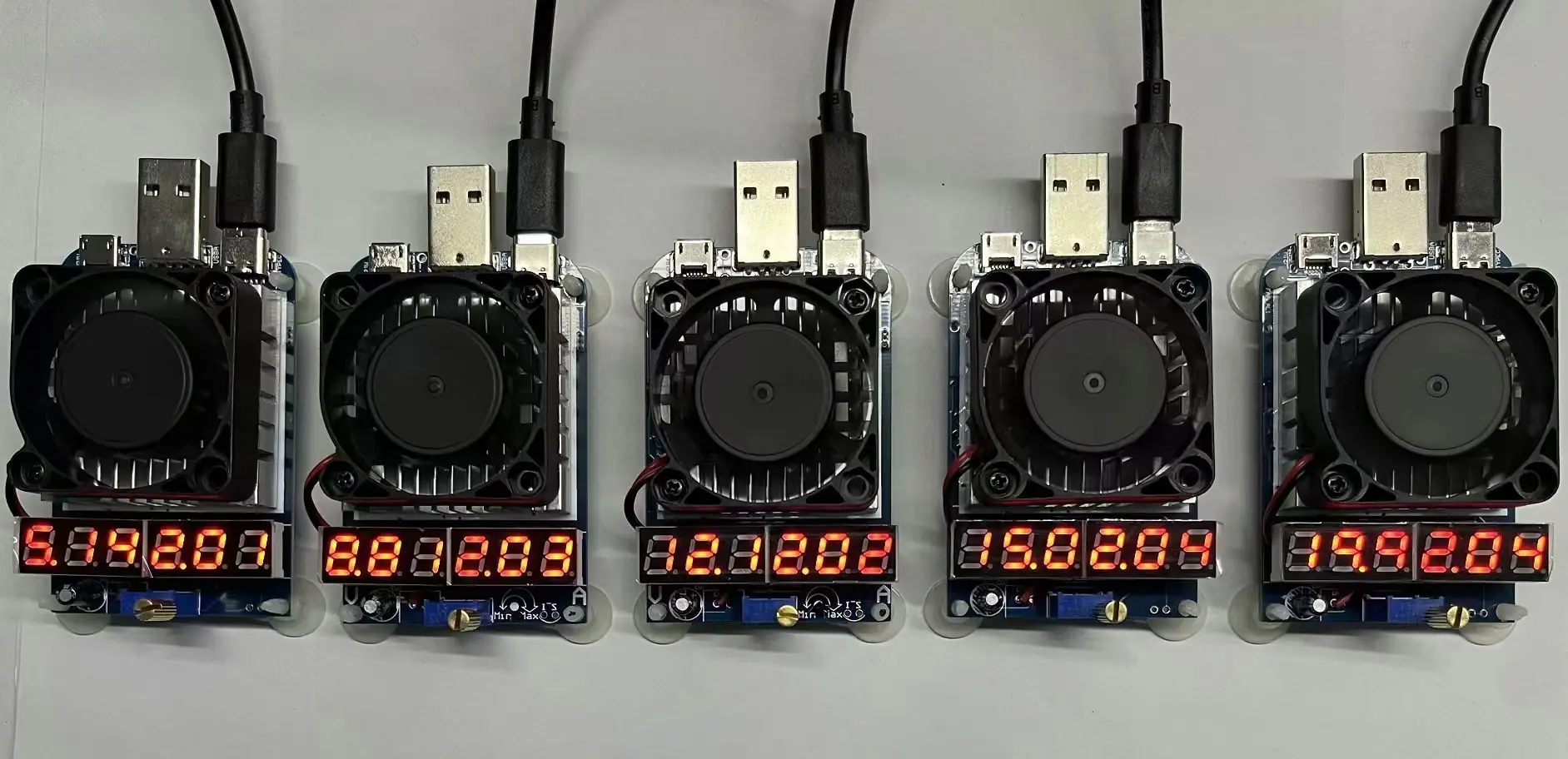

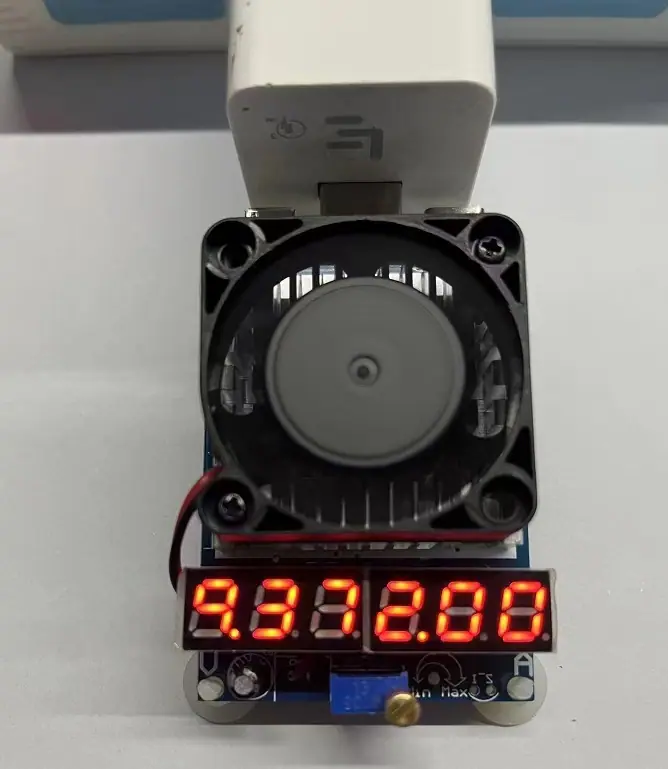

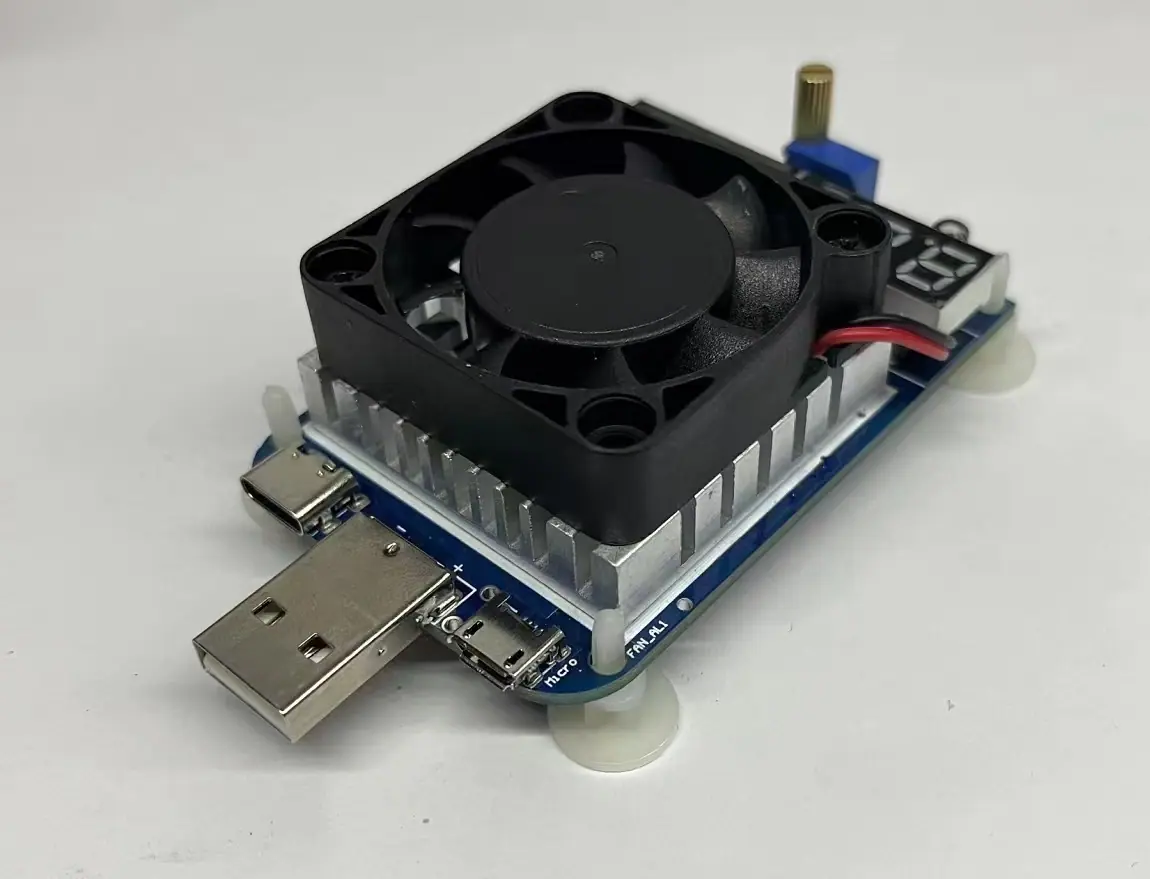

80# Mini carga pequena com isca e cabeça de medidor:

Descrição: Há chaves DIP na parte traseira para selecionar diferentes tensões, como 5 9 12 15 20V

90# Carcaça tem furo para interruptor (Apenas carcaça):

91# Placa com cauda de fio soldada conector macho 5521 fio (1 fio desencapado):

Girar extremidade do fio5521

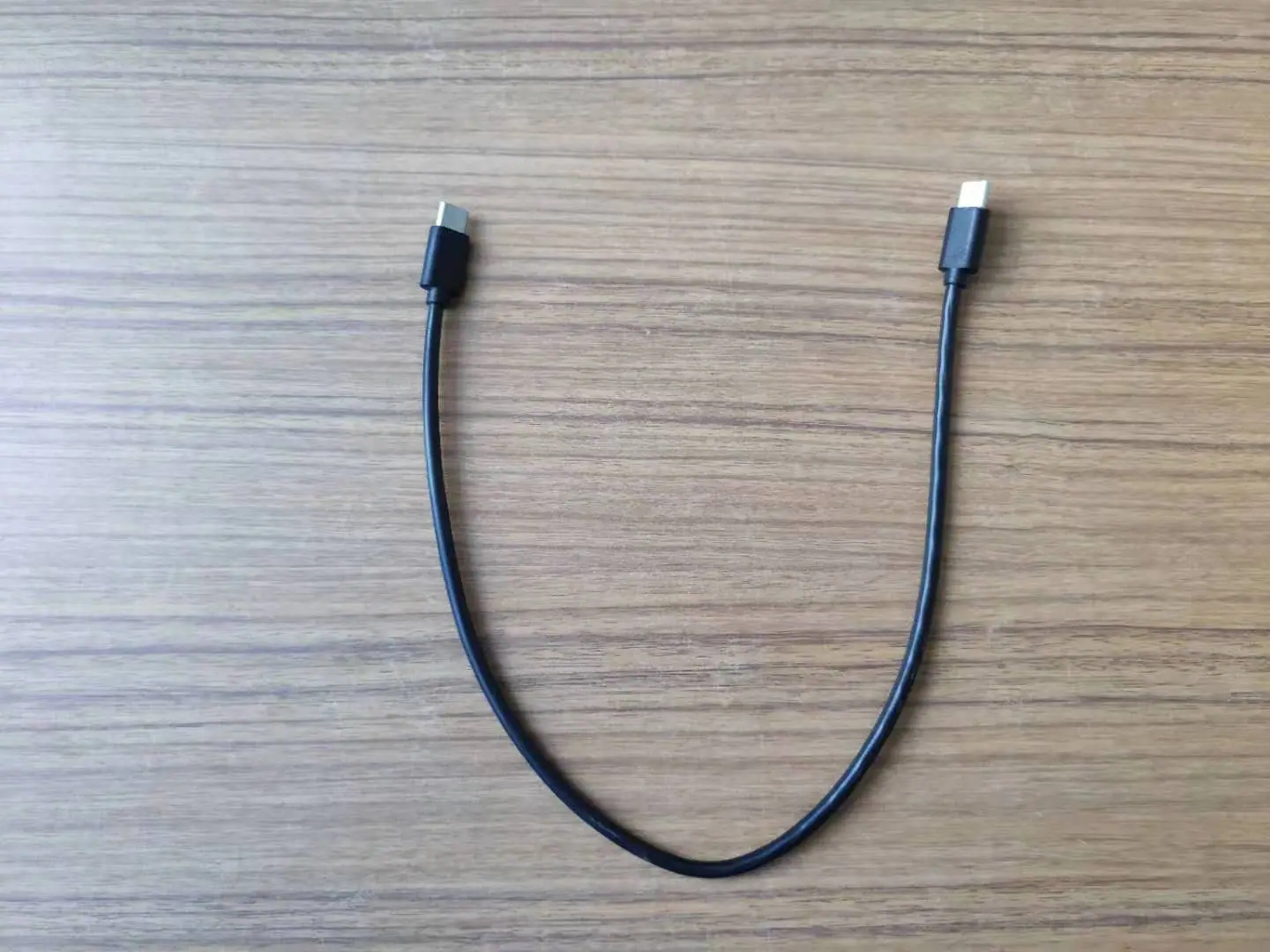

Cabo Tipo C de Cabeça Dupla 92# (moldado em 1 peça):

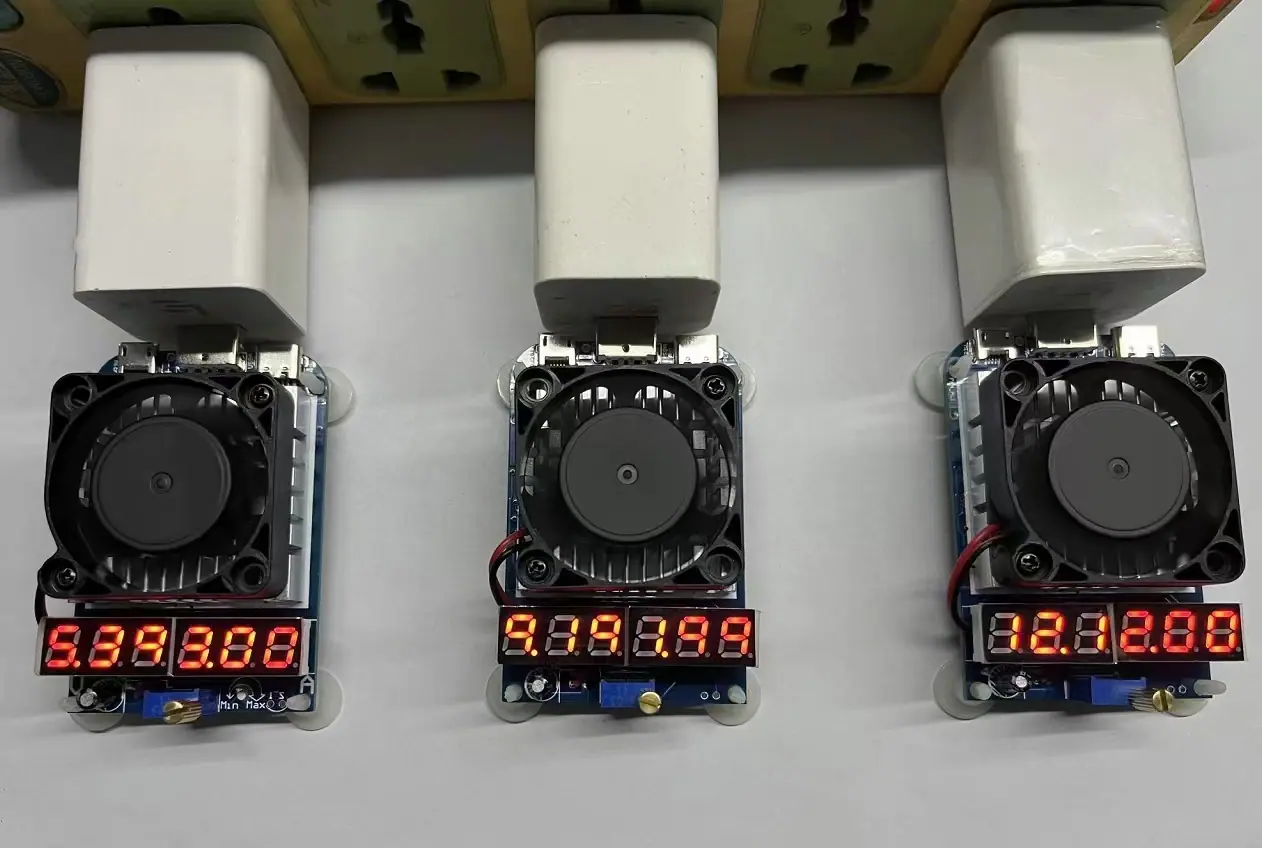

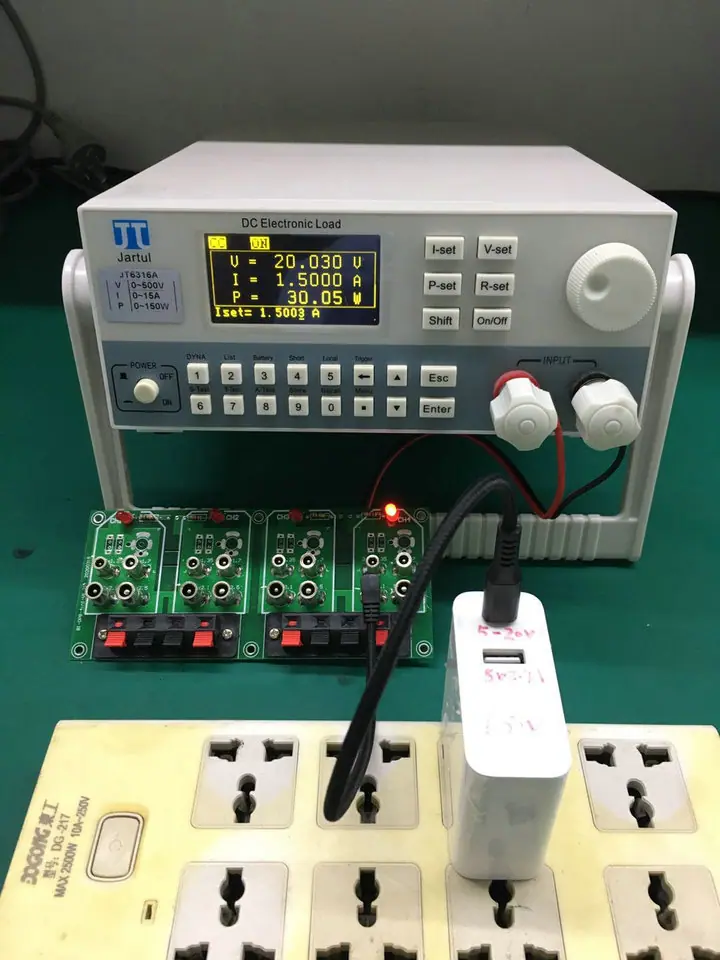

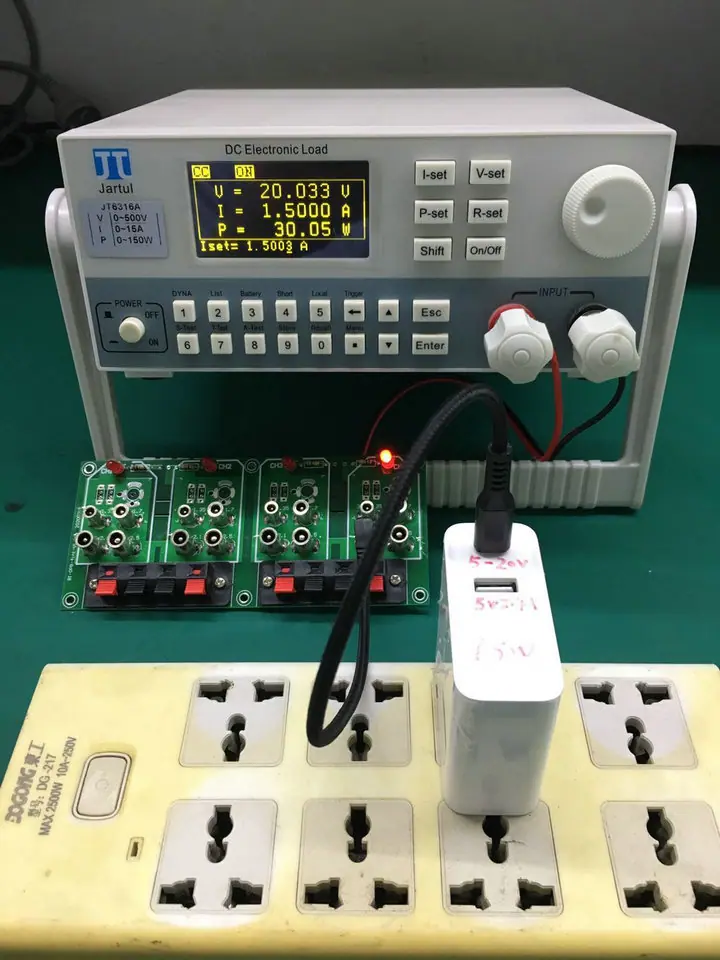

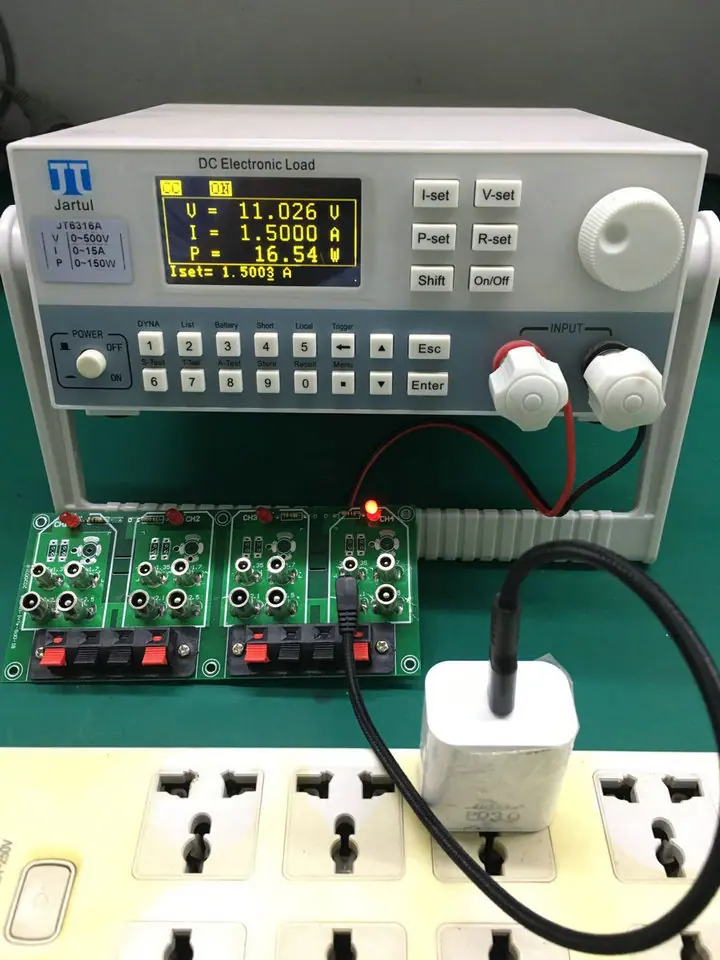

Referência para Vários Cenários de Aplicação:

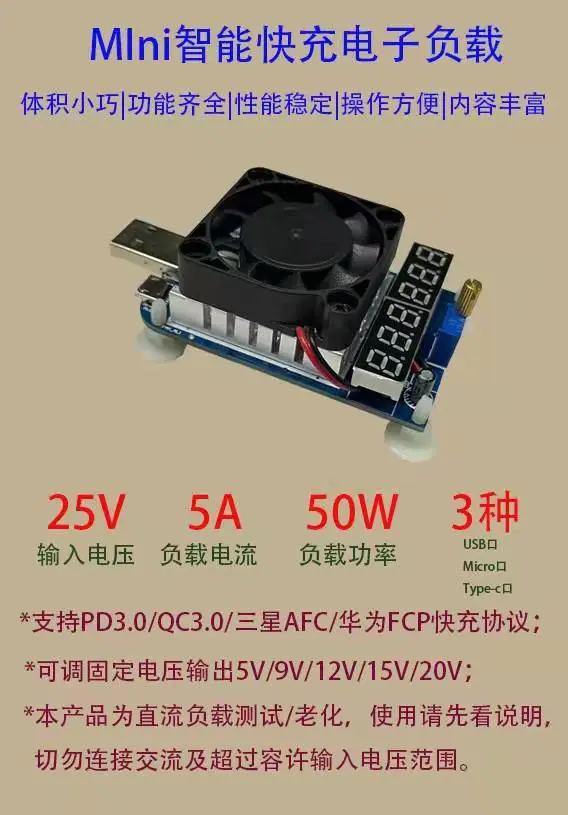

Carga Mini com Alimentador de Cabeça Especificações:

Tensão máxima: 25V

Corrente máxima: 5A

Potência nominal: 45W

Potência máxima: 60W (dentro de 10 segundos, carga prolongada acionará a proteção contra sobrecarga)

Embora a carga possua funções de proteção simples, não a utilize com sobrepotência, sobretensão ou sobrecorrente, caso contrário, ela ainda será danificada.
