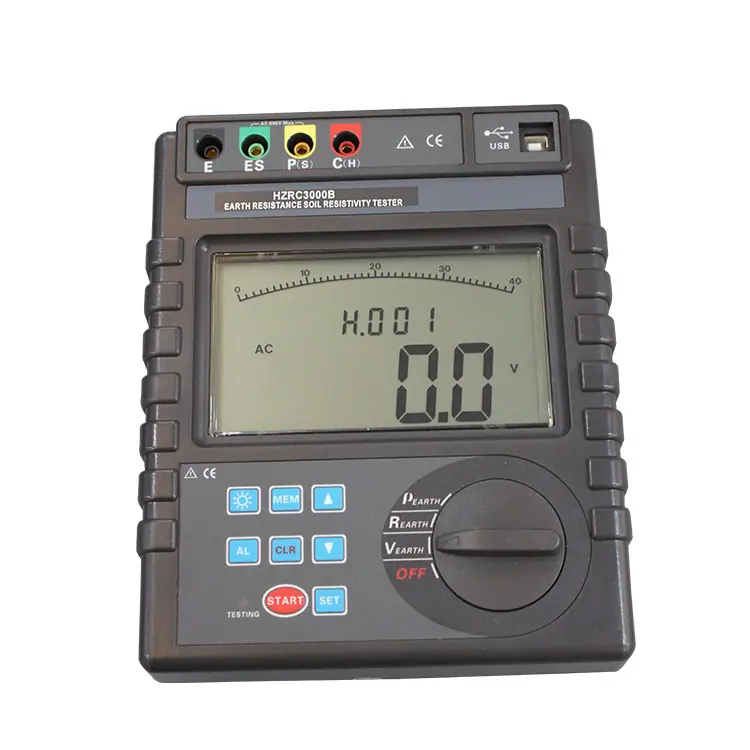

Testador de Resistência de Aterramento de Rede Terrestre Grampo de Proteção contra Raios Medidor de Resistência de Aterramento Testador de Resistividade do Solo

Função

Dois, três e quatro fios para medir resistência de aterramento e resistividade do solo; tensão de aterramento e tensão CA

fonte de energia

DC 9V (6 baterias secas alcalinas LR14 de 1,5V, 300 horas em standby contínuo)

Faixa

Resistência de aterramento: 0,00Ω～30,00kΩ

Resistividade do solo: 0,00Ωm～9000kΩm

Tensão de aterramento: 0V～600V

método de medição

Medição de 4 fios, 3 fios, medição simples de 2 fios de resistência de aterramento

Métodos de medição

Resistência de aterramento: método de mudança de corrente nominal, medição de corrente 20mA máx.

Resistividade do solo: Método quadrupolo (método de Wenner)

Tensão para terra: valor médio retificado (P(S)-ESSala de interface)

Frequência de teste

128Hz/111Hz/105Hz/94Hz (AFC)

Corrente de teste de curto-circuito

CA 20 mA máx.

Tensão de teste de circuito aberto

CA 40 V máx.

Forma de onda da tensão de teste

onda senoidal

Faixa de espaçamento dos eletrodos

Pode ser definido de 1m a 100m

Mudança

Resistência do solo: 0,00Ω ～ 30,00kΩ Mudança totalmente automática

Resistividade do solo: 0,00Ωm ～ 9000kΩm Mudança totalmente automática

Luz de fundo

Luz de fundo de tela branca controlável, adequada para uso em locais escuros

modo de exibição

Visor LCD grande de 4 dígitos, luz de fundo de tela branca

Instruções de medição

Durante a medição, o LED pisca, o LCD faz a contagem regressiva e o gráfico de barras de progresso indica o progresso.

Tamanho do LCD

128 mm × 75 mm

Área de exibição LCD

124 mm × 67 mm

Tamanho do instrumento

Altura, largura e espessura: 212 mm × 175 mm × 76 mm

Linha de teste padrão

4 tiras: 1 tira de cada uma de vermelho 20m, preto 20m, amarelo 10m e verde 10m

Linha de teste simples

2 peças: 1 peça vermelha, 1,6 m de comprimento, 1 peça preta, 1,6 m de comprimento

Haste de aterramento auxiliar

4 peças: φ10mm×150mm

medir o tempo

Tensão para aterramento: cerca de 3 vezes/segundo

Resistência do solo, resistividade do solo: cerca de 5 segundos/tempo

Número de medições

Mais de 5000 vezes (teste de curto-circuito, teste uma vez, pare por 30 segundos e teste novamente)

Tensão da linha

Medição abaixo de CA 600 V

Interface de comunicação

Com interface USB, monitoramento de software, dados de armazenamento podem ser carregados no computador, salvos e impressos

Linha de comunicação

1 cabo de comunicação USB, 1,5 m de comprimento

armazenamento de dados

300 grupos,MEMO"Indicação de armazenamento, display"COMPLETO"símbolo indica que o armazenamento está cheio

Retenção de dados

Ao manter dadosSEGURAR"Indicação de símbolo

Revisão de dados

Ao visualizar dados,LER"Indicação de símbolo

exibição de estouro

Estouro de intervaloOL"Indicação de símbolo

teste de interferência

Identifica automaticamente sinais de interferência. Quando a tensão de interferência for maior que 5 V,BARULHO"Indicação de símbolo

Teste de aterramento auxiliar

Com função de teste de valor de resistência de aterramento auxiliar, 0,00 KΩ ～ 30 kΩ (100R+rC<50kΩ，100R+rP<50kΩ)

Função de alarme

Quando o valor medido excede o valor de configuração do alarme, um alarme "beep--beep--beep" avisa

voltagem da bateria

Quando a voltagem da bateria cai para cerca de 7,5 V, o símbolo de voltagem baixa da bateria “ ” é exibido, lembrando você de substituir a bateria.

Corrente de trabalho

Espera: Cerca de 20 mA (luz de fundo desligada)

Ligar com luz de fundo ligada: cerca de 45 mA (luz de fundo desligada: 25 mA)

Medição: Cerca de 100 mA (luz de fundo desligada)

qualidade

Metro: 950g

Cabo de teste: 1560g

Haste de aterramento auxiliar: 935g (4 peças)

Temperatura e umidade de trabalho

-10℃~40℃; abaixo de 80% UR

Temperatura e umidade de armazenamento

-20℃~60℃; abaixo de 70% UR

Proteção de sobrecarga

Medição da resistência do solo:C(H)-E、P(S)-ESCA 280 V/3 segundos entre portas

Resistência de isolamento

20MΩ ou mais (500V entre circuito e caixa)

Resistência à pressão

AC 3700V/rms (entre circuito e gabinete)

Propriedades eletromagnéticas

IEC61326(EMC)

Adequado para regulamentos de segurança

IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, grau de poluição 2); IEC61010-031; IEC61557-1 (resistência do solo); IEC61557-5 (resistividade do solo); JJG 366-2004.
