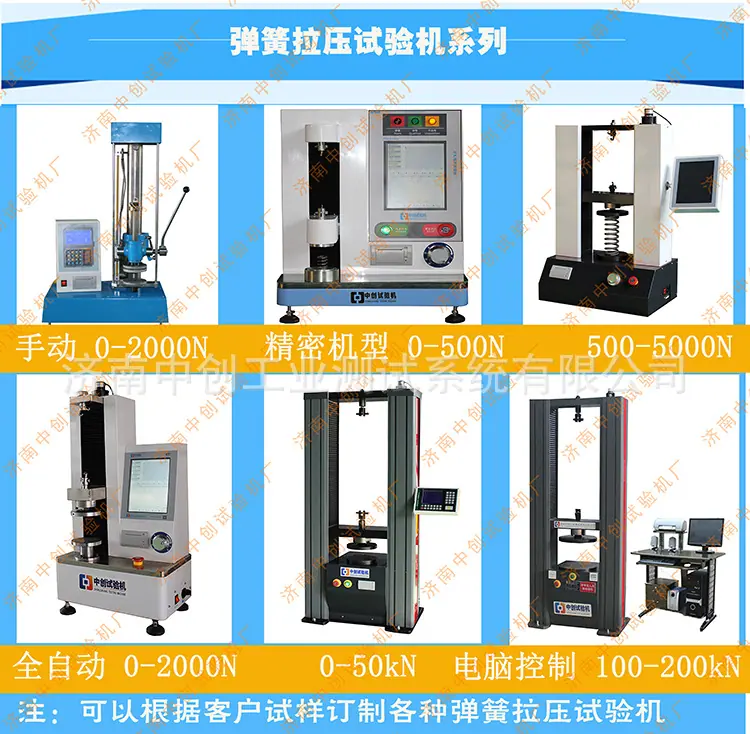

Máquina de Teste de Pressão de Mola 5N Máquina de Teste de Tensão de Mola Pequeno Testador de Mola

Revendedor de Máquina de Teste de Mola de Precisão 500N em Wuxi, Tendências de Preços de Máquinas de Teste de Tração de Mola Fina em Yangzhou, Equipamentos de Teste de Mola Pequenos em Xuzhou

Conceitos Básicos, Princípios:

Discriminação: A menor diferença no valor indicado que o dispositivo indicador da máquina de ensaio consegue resolver eficazmente

Altura residual: Altura de um objeto após a mola ser deformada sob a ação de uma força externa, representada por H.

Quantidade de Deformação: O deslocamento relativo gerado pela mola na direção da carga aplicada, sua altura de deformação (altura livre – altura residual), representada por △H.

Rigidez da mola: A carga ou torque necessário para deformar a mola por unidade de comprimento (córnea), K= (F2-F1)/(H2-H1), expressa em N/mm.

A máquina de teste de tração e compressão de molas descrita abaixo é fabricada de acordo com os requisitos técnicos do padrão da indústria mecânica da República Popular da China JB/T 7796-2005 "Método de Teste para Máquina de Teste de Tração e Compressão de Molas" e JIS B7738-2001 "Máquina de Teste para Molas de Disco de Compressão e Tração", e calibrada de acordo com JJF1134-2005 "Especificação de Calibração para Máquina de Medição de Força de Trabalho Especial".

Máquina de Teste de Mola de Precisão 500NO propósito principal:

Pode realizar testes de precisão e análises de tensão, pressão, deslocamento, rigidez, etc. de diversas molas de precisão, como molas cilíndricas, molas de disco, molas de torre, molas de anel de retenção, molas de lâmina, molas de formato especial, etc.

Máquina de Teste de Mola de Precisão 500NFunção:

1. A mola pode ser testada por 4 métodos de teste para atender a diferentes necessidades de teste.

2. Pode exibir dois tipos de curvas de variação: valor da força da mola versus altura e valor da força versus deformação, para fácil análise.

3. Controle por volante eletrônico, comutação manual e automática à vontade, pode liberar a placa de pressão; e pode atender aos requisitos de teste para molas com deformação e deslocamento extremamente pequenos, como: molas Belleville, calços, etc.

4. Pode alcançar o zeramento automático do deslocamento, conveniente e rápido.

5. Pode realizar testes automáticos de ponto único ou multiponto em molas; e pode pré-definir valores padrão, desvios superior e inferior, julgar automaticamente se a mola é qualificada, superior ao valor padrão ou inferior ao valor padrão.

6. Pode realizar medições segmentadas e calcular a rigidez (coeficiente elástico) K e a rigidez média para cada segmento.

7. Sobrecarga do programa, alarme de sobrecarga do limite mecânico, retorno automático, dupla proteção do sensor e da máquina de teste contra danos.

8. Os resultados do teste podem salvar 50 grupos de dados, que podem ser consultados e impressos.

Máquina de Teste de Mola de Precisão 500NOs principais parâmetros técnicos:

Especificações ZCTL-ZJ50, 100N, 500N

Estrutura  Fusos de Esferas com Porca Dupla

Princípio de funcionamento: Acionamento por fuso de esferas, carregamento por servomotor

Método de exibição  LCD grande, exibição em caracteres chineses

Processamento de Dados Coleta automática, processamento, pode salvar, consultar, imprimir

Faixa  0-100%

Resolução da força de teste 50N/0,001N   100N-500N/0,01N

Erro relativo de ponto zero ±0,1%

Erro relativo da leitura da força de teste ±1,0%

Erro relativo de repetibilidade da leitura da força de teste 1,0%

Resolução de deslocamento 0,01 mm

Erro de leitura de deslocamento (micrômetros) ≤±（50+0,15l）

Espaço de alongamento 190mm

Espaço comprimido 190mm

Diâmetro da placa de pressão 60mm

Paralelismo entre as placas de pressão superior e inferior ≤0,05 mm

Faixa de velocidade 0,01-500mm/min

Dimensões da máquina de teste 300×180×500mm

Peso da máquina de teste (peso líquido) 95kg

Fonte de Alimentação AC 220V±10% 50Hz

Programa de Função de Proteção e Proteção Dupla Mecânica

Ruído 50dB(A)

Montagem, Elétrica, Aparência estão em conformidade com a norma nacional GB/T 2611

A embalagem e o transporte estão em conformidade com o padrão JB/T 6147 do Ministério da Indústria de Máquinas.

Máquina de teste nível 1
