Amortecedor de bicicleta vida útil à fadiga durabilidade fadiga alternada máquina de ensaio de fadiga anti-fadiga

Amortecedor de bicicleta vida útil à fadiga durabilidade teste de fadiga alternada máquina de teste anti-fadiga

1. Aplicação principal:

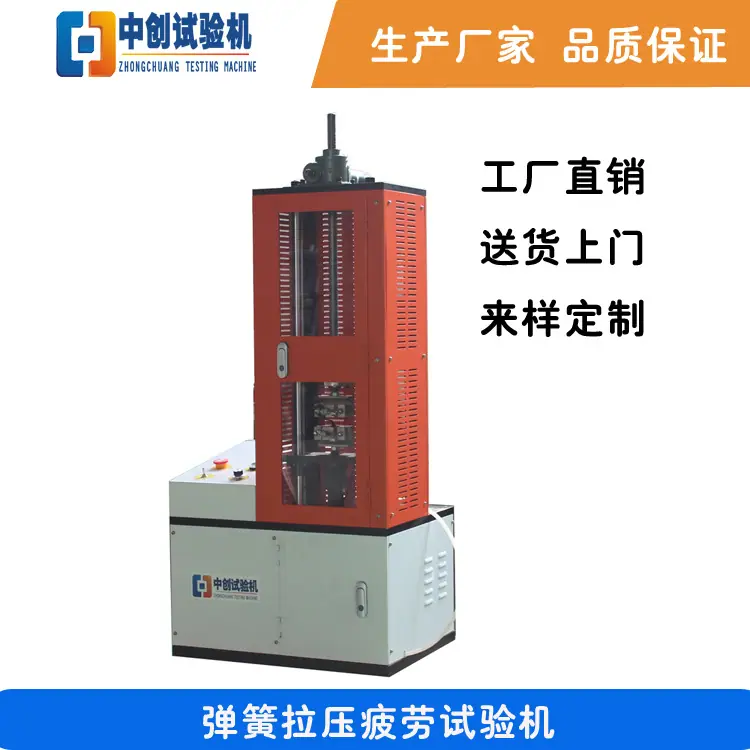

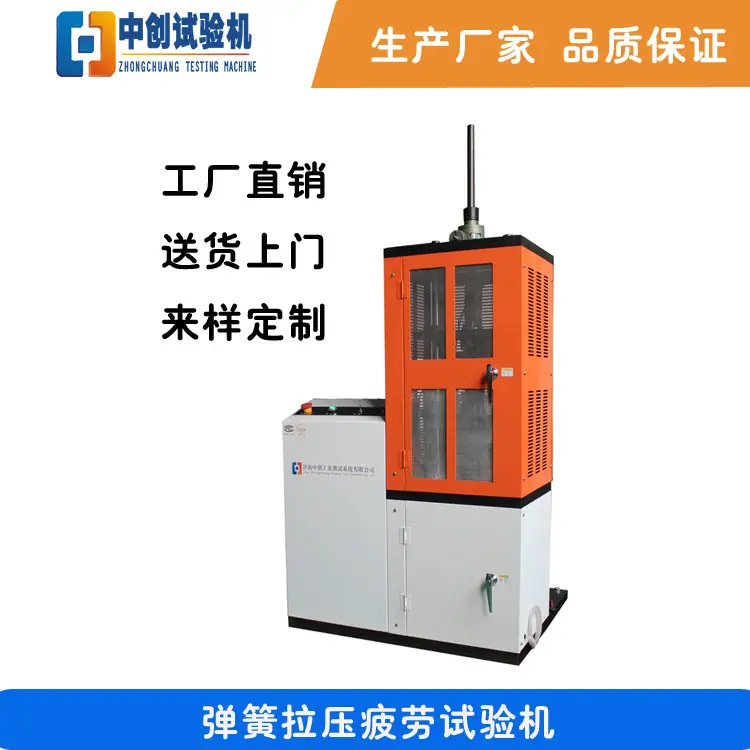

Esta máquina é o produto de quinta geração desenvolvido por nossa empresa. Melhorias foram feitas em sua estrutura, funções e aparência, aumentando ainda mais a conveniência e a confiabilidade do usuário durante o processo de teste. Comparada a produtos similares, esta máquina é principalmente adequada para testes de vida útil à fadiga axial de vários componentes, como molas helicoidais, molas a gás, elastômeros e elementos elásticos.

2、Recursos do Host:

2.1 O corpo da máquina é feito de chapa de aço espessa de alta qualidade, garantindo que a máquina possa suportar os efeitos da carga de longo prazo sem deformar;

2.2 O ajuste do espaço de teste é controlado eletricamente, o que é conveniente e rápido;

2.3 Instalar redes de proteção visual transparentes na área experimental para garantir a segurança dos operadores experimentais;

2.4 A carga de teste utiliza servomotores de precisão domésticos de alta qualidade, que possuem desempenho de torque de saída estável e operação confiável, superando a influência das mudanças de carga na máquina;

2.6 O programa de controle adota um novo design de gabinete de controle independente, que é esteticamente agradável, seguro e conveniente para controle.

3、Características funcionais:

3.1 De acordo com os requisitos técnicos para fadiga axial de diversas molas, elastômeros, elementos elásticos e outros componentes, a amplitude e a frequência podem ser convenientemente ajustadas;

3.2 Painel de controle com tela LCD de grau industrial, operação com caracteres chineses, o número de testes e a frequência podem ser pré-definidos de acordo com os requisitos, e funções como desligamento automático após um número pré-definido de testes e continuação do teste inacabado na inicialização podem ser realizadas;

3.3 Função de Proteção de Parada de Emergência.

4. Principais parâmetros técnicos:

4. Força máxima de teste (N): 5000

4.2 Teste de espaço vertical (mm): 300 (personalizável)

4.3 Teste de espaço horizontal (mm): 150 (personalizável)

4.4 Frequência ajustável da máquina de teste: 0～5Hz (300 vezes/min)

4.5 Frequência de teste: De acordo com a amostra real

4.6 Deformação Máxima (mm): 100

4.7 Capacidade de contagem: 999999999

4.8 Precisão de Contagem Parada: 1

4.9 Estação de Teste de Estação Única: Determinado pelo tamanho da mola e valor da força

4.10 Dimensões e peso da unidade principal da máquina de teste: 850*700*1200mm, 700kg

4.11 Fonte de Alimentação AC 220V±10%   50Hz

5、Configuração do Componente Principal:

5.1 Unidade principal da máquina de teste 1 unidade (incluindo peças usinadas, 1 conjunto de eixos ópticos):

5.2 Roda excêntrica, biela: 1 conjunto

5.3 Carcaça do Rolamento (incluindo rolamento): 1 conjunto Rolamento Luoyang / Rolamento Harbin

5.4 Controlador ZCMCU 1 conjunto:

5.5 Carcaça de chapa metálica, sistema elétrico 1 conjunto:

5.6 Motor AC de Precisão: 1 unidade Fangli/Wannan

Servomotor AC 5.7: 1 unidade Dongling Technology

5.8 Ajustando espaço com 1 conjunto de elevadores: Hangzhou

Motor de Levantamento e Redução 5,9L 1 unidade Wenzhou

5.10 Tubulação do Circuito de Óleo Lubrificante

5.9 Ferramentas e gabaritos de teste aleatórios, 1 conjunto cada

5.10 Ficha Técnica

6、Meio Ambiente e Condições de Trabalho

a) Na faixa de temperatura ambiente de 10℃-35℃; umidade relativa não superior a 80%;

c) Em um ambiente limpo, livre de vibrações, meios corrosivos e forte interferência de campo eletromagnético

d) A faixa de flutuação da tensão da fonte de alimentação deve estar dentro de ±10% da tensão nominal;

e) Instalar corretamente em uma base estável

6、Meio Ambiente e Condições de Trabalho

a) Na faixa de temperatura ambiente de 10℃-35℃; umidade relativa não superior a 80%;

c) Em um ambiente limpo, livre de vibrações, meios corrosivos e forte interferência de campo eletromagnético

d) A faixa de flutuação da tensão da fonte de alimentação deve estar dentro de ±10% da tensão nominal;

e) Instalar corretamente em uma base estável
