Dp32Pt-C24-Dc Dp8Pt-330-006 Painel de Controle de Display Digital Omega Instrumento

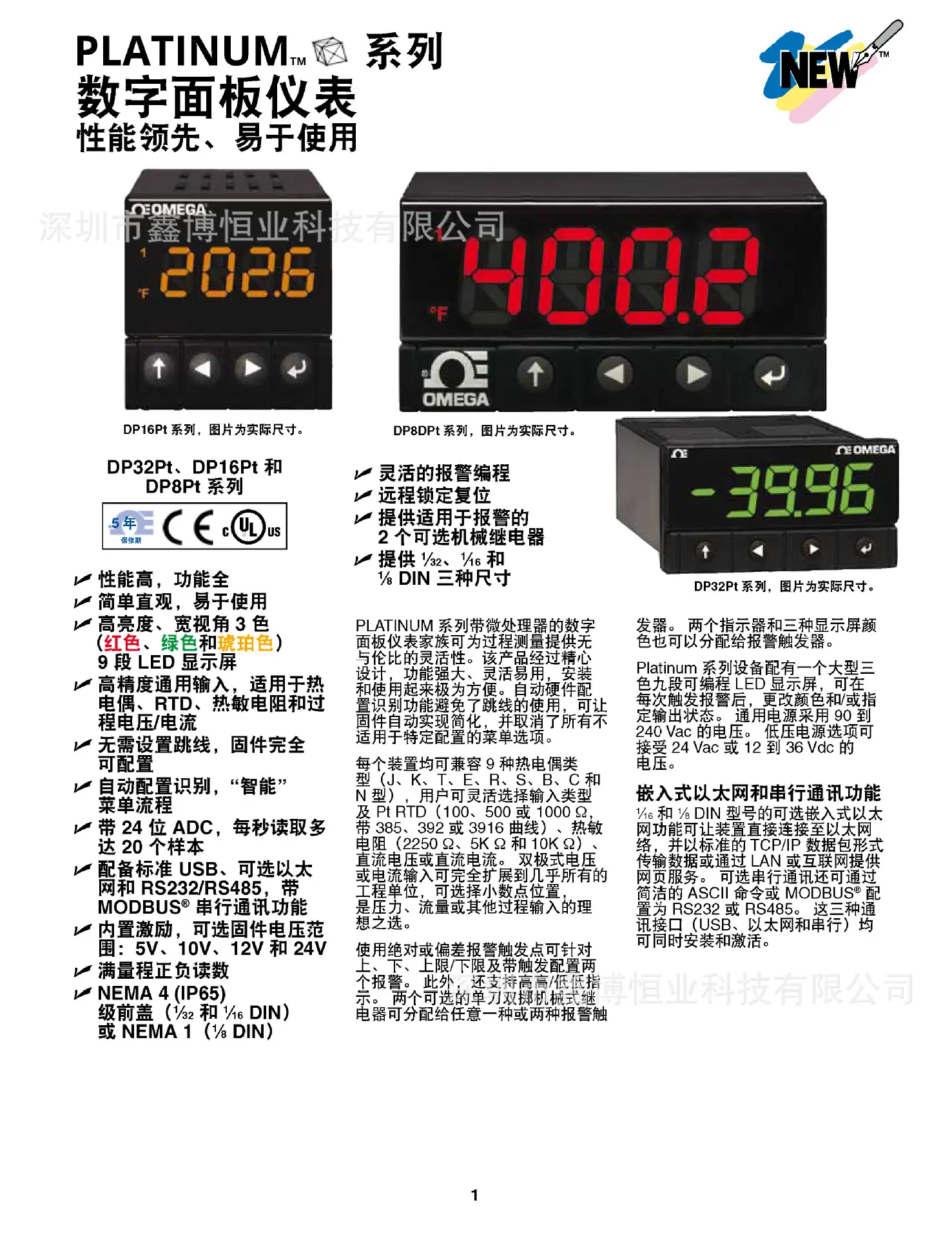

Os medidores de painel digitais das séries DP32Pt, DP16Pt e DP8Pt são fáceis de usar

Desempenho e funções completos
Simples e intuitivo, fácil de usar
Display LED de 9 segmentos, tricolor (vermelho, verde e âmbar) de alto brilho e amplo ângulo de visão
Entrada universal de alta precisão, adequada para termopar, RTD, termistor e tensão/corrente de processo
Sem jumpers para definir, firmware totalmente configurável
Reconhecimento automático de configuração, fluxo de menu "inteligente"
Com ADC de 24 bits, lê até 20 amostras por segundo
Equipado com USB padrão, Ethernet opcional e RS232/RS485 com capacidade de comunicação serial MODBUS®
Excitação integrada, faixa de tensão de firmware selecionável: 5 V, 10 V, 12 V e 24 V
Leituras positivas e negativas em escala total
Tampa frontal com classificação NEMA 4 (IP65) (1⁄32 e 1⁄16 DIN) ou NEMA 1 (Ø6Ø1 DIN)
Programação de alarme flexível
Reinicialização de bloqueio remoto
2 relés mecânicos opcionais disponíveis para alarme
Disponível em tamanhos DIN 1⁄32, 1⁄16 e ½”

convencional
Display: LED de 4 dígitos e 9 segmentos
DP32Pt、DP16Pt： 10,2 mm (0,40")
DP8Pt: 21 mm (0,83")
Dimensões:
Série DP8Pt: 48 (A) x 96 (L) x 127 mm (P)
(1,89 x 3,78 x 5")
Série DP16pt: 48 (altura) x 48 (largura) x 127 mm (espessura)
(1,89 x 1,89 x 5")
Série DP32Pt: 25,4 (A) x 48 (L) x 127 mm (P)
(1,0 x 1,89 x 5")
Abertura do painel:
Série DP8Pt: 45 (A) x 92 mm (L) (1,772 x 3,622"), Ø6-1 DIN
Série DP16Pt: furo quadrado de 45 mm (1,772"), 1⁄16 DIN
Série DP32PT: 22,5 (altura) x 45 mm (largura) (0,886 x 1,772 "), 1⁄32 din
Condições ambientais: 0 a 50 ° C (32 a 122 ° F); 90% de umidade relativa, sem condensação
Fusíveis externos necessários:
Fusível de retardo de tempo, nome da lista UL 248-14: 100 mA/250 V; 400 mA/250 V (opção de baixa pressão)
Atraso, reconhecimento IEC 127-3: 100 mA/250 V; 400 mA/250 V (opção de baixa pressão)
Tensão de linha/fonte de alimentação: 90 a 240 VAC ± 10%, 50 a 400 Hz*, 110 a 375 VDC, a mesma tensão
Consumo máximo de energia: 4 W de potência
Opções de baixa tensão/potência:
Fontes de alimentação externas devem ser aprovadas por agências de segurança;
É seguro alimentar o controlador usando uma fonte de alimentação de 24 VCA, mas não há certificação CE/UL disponível.
Modelos DP8Pt, DP16Pt, DP32Pt: 12 a 36 Vdc, 3 W de potência
Nível de proteção:
Modelos DP32Pt, DP16Pt: tampa frontal com classificação NEMA 4X (IP65)
Modelo DP8pt: tampa frontal NEMA nível 1
peso:
Série DP8Pt: 295 g (0,65 lb)
Série DP16Pt: 159 g (0,35 lb)
Série DP32Pt: 127 g (0,28 lb)
