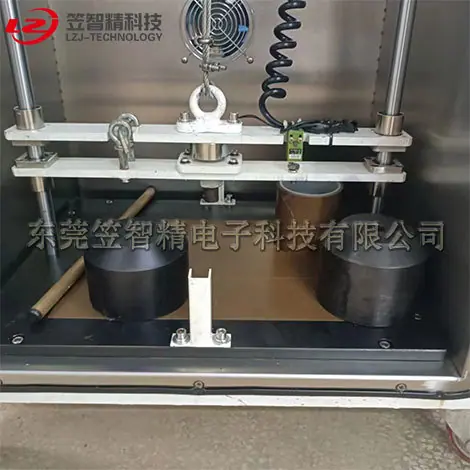

Máquina de Teste de Impacto de Objetos Pesados em Bateria de Lítio Câmara de Teste de Impacto por Queda Livre de Bateria de Embalagem Macia

1. Introdução do produto

A Máquina de Teste de Impacto de Objeto Pesado em Baterias é adequada para testes destrutivos em baterias (ou conjuntos de baterias) sujeitas a impacto por queda livre de objetos pesados de diferentes massas de diferentes alturas, levando a curtos-circuitos internos nas baterias. Os resultados dos testes observados durante o período de observação são usados para avaliar o desempenho de segurança das baterias.

2. Padrões

1、GB/T 31241-2014 　《Requisitos de segurança para baterias de íon-lítio e baterias para produtos eletrônicos portáteis》

2、UN38.3-2017 《Recomendações sobre o Transporte de Mercadorias Perigosas Manual de Testes e Critérios》

3. GB/T 8897.4-2008 "Requisitos de segurança para baterias primárias Parte 4 Baterias de lítio"

4. YD/T 2344.1-2011 "Bateria de fosfato de ferro-lítio para comunicações Parte 1: Bateria integrada"

5. GB/T 21966-2008 “Requisitos de segurança para células primárias de lítio e baterias de armazenamento em transporte”

6. MT/T 1051-2007 Baterias de íons de lítio para lâmpadas de mineração

7. YD 1268-2003 "Requisitos de segurança e métodos de teste para baterias de lítio e carregadores para dispositivos portáteis de comunicação móvel"

8. GB/T 19521.11-2005 "Especificação de segurança para inspeção de características perigosas de mercadorias perigosas em baterias de lítio"

9. YDB 032-2009 Pacote de bateria de íons de lítio de reserva para comunicação

10、UL 1642-2012 《Padrão de Segurança (Baterias de Lítio)》

11、UL 2054-2012 《Padrão de Segurança (Baterias de Lítio)》

12. IEC62133-2-2017 "Pilhas e baterias contendo eletrólitos alcalinos ou outros eletrólitos não ácidos"

13. IEC 62281-2004 Requisitos de segurança para células primárias de lítio e baterias no transporte

14. IEC 60086-2007 "Requisitos de segurança para baterias primárias Parte 4 Baterias de lítio"

3. Parâmetros técnicos

Peso da bola caindo	9,1kg±0,1kg e 10kg (composto por um peso de bola de queda de 9,1kg e um peso de 900g)
altura de impacto	Ajustável de 0~1000mm
exibição de altura	Exibido pelo altímetro, preciso até 1mm
Método de impacto	A bola solta é elevada a uma certa altura e depois liberada. A bola solta sofrerá movimento de queda livre na direção vertical.
Barra horizontal	φ15.8mm±0.1mm，Material：Barra de aço inoxidável SUS#316
Material da caixa interna	Aço inoxidável SUS304, corpo da caixa 1/3 colado com tecido de Teflon
Material da caixa externa	Chapa A3 laminada a frio com tratamento de pintura cozida
Placa de aço do pedestal da bateria	Espessura 20mm, garantindo que pode suportar múltiplos testes de longo prazo sem deformação
Suporte de fundo de caixa	A parte inferior adota uma placa de aço sólido integral combinada com almofadas de bateria, estendendo-se até a superfície de contato da parte inferior do equipamento externo, garantindo que todos estejam em contato sólido com a placa de aço.
Tamanho máximo da bateria testável	200*250*100mm（comprimento*largura*altura）
