Máquina de teste de tração de âncoraDescrição do produto:

A Máquina de Teste de Tração para Parafuso de Ancoragem de Mina com Display Digital (Cabo) ZCMG-600D é usada principalmente para o teste de ruptura e o teste de capacidade de carga de parafusos de ancoragem, cabos de ancoragem e parafusos de ancoragem de resina.

Máquina de teste de tração de âncoraEstrutura interna:

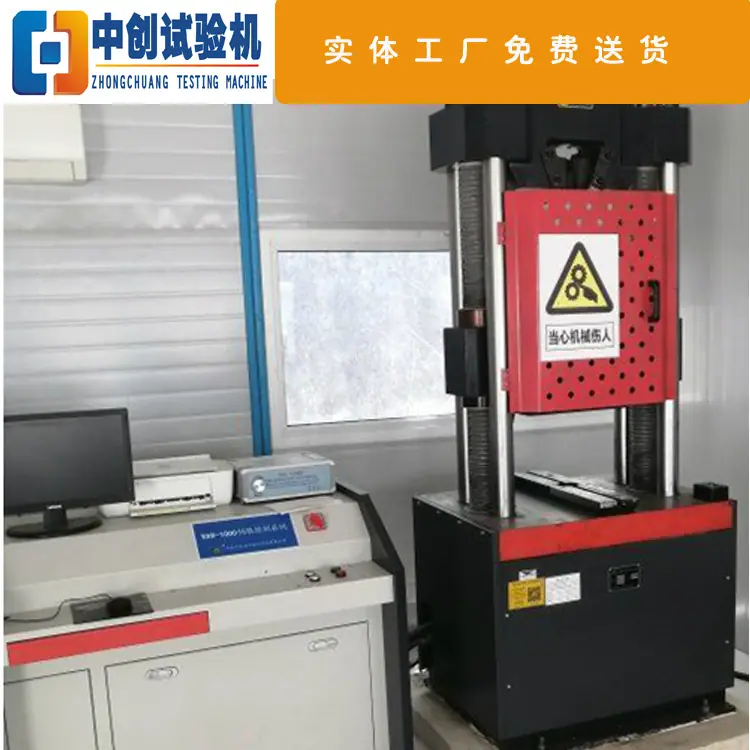

Esta máquina consiste em uma unidade principal com quatro colunas, hastes de parafuso duplas e um cilindro de óleo montado na base, além de um gabinete de controle da fonte de óleo. O espaço de tração está localizado acima da unidade principal, e os espaços de teste de compressão e flexão estão localizados abaixo da unidade principal, entre a travessa e a mesa de trabalho. O ajuste do espaço de teste é alcançado movendo a travessa, e o levantamento e abaixamento da travessa usam acionamento por corrente.

O processo de teste principal utiliza carregamento manual hidráulico, medição de força por sensor, exibição em tempo real da força máxima em uma tela de exibição digital e possui funções de armazenamento e impressão automáticas. Após a conclusão do teste, a força máxima e os resultados do teste de resistência à tração do material são calculados automaticamente.

Máquina de teste de tração de âncoraCaracterísticas:

Esta máquina é equipada com acessórios especiais de tração e compressão que cumprem normas como MT 146.2-2011 e MT942-2005, e pode atender aos requisitos para teste de tração de aço roscado, teste de tração de parafusos de ancoragem, teste de tração de força de ancoragem, teste de tração de cabos de aço, teste de tração de cabos de ancoragem e teste de compressão de bandejas para parafusos de ancoragem.

Parâmetros Técnicos da Máquina de Teste de Tração para Parafusos de Ancoragem:

Força máxima de teste: 600kN;

Nível de teste da máquina: Nível 1;

Níveis de força de teste: Sem níveis em toda a faixa, equivalente a quatro níveis (a resolução permanece constante em toda a faixa);

Faixa de medição efetiva da força de teste: 2%～100% FE;

Medição de força de teste - precisão: Melhor que ±1% do valor indicado;

Curso do cilindro: 150mm;

Espaço de Alongamento e Compressão: Após a instalação da amostra e do dispositivo de fixação, o movimento restante ou a dimensão de alongamento é ≥250mm;

Distância entre centros dos postes: 540mm;

Diâmetro de fixação do dispositivo auxiliar de tensionamento de força de ancoragem e aço roscado: Φ13～Φ40mm;

Dispositivo auxiliar de tensionamento de cabo de aço diâmetro: Padrão 15,2 mm, outras especificações podem ser personalizadas

Tamanho da placa de pressão superior e inferior: Φ160mm;

Velocidade máxima do curso do pistão: 70mm/min;

Velocidade de ajuste do feixe baixo: 120mm/min;

Alimentação: 380V±10%/50Hz; Potência do motor da bomba de óleo 1,1kW; Potência do motor de movimento para cima e para baixo da viga 0,55kW;

Peso do hospedeiro: 2600kg;

Peso do armário de controle da fonte de óleo: 120kg.

Configuração do Equipamento da Máquina de Teste de Tração de Parafuso de Ancoragem:

Uma máquina principal de 600KN de quatro colunas com cilindro hidráulico de fuso duplo, montada na base;

Um conjunto de armários de controle de fornecimento de óleo;

Um sensor de pressão de alta precisão;

Configuração de Dispositivos Auxiliares Especiais para Experimentos:

Um conjunto de dispositivos auxiliares para teste de tração de aço roscado e força de ancoragem;

Um conjunto de ferramentas auxiliares para tensionamento de parafusos de ancoragem;

Um conjunto de ferramentas auxiliares para esticar cabo de aço de 15,2 mm, outras especificações são opcionais;

Conjunto de ferramentas auxiliares para esticar corrente de âncora

Um conjunto de ferramentas auxiliares de compressão para comprimir bandejas para parafusos de ancoragem de Φ160mm

Um conjunto de sistema de teste de display digital de alto desempenho para máquina de teste tipo diálogo homem-máquina HST;

Uma impressora miniatura.

Introdução à Função da Máquina de Teste de Tração para Parafusos de Âncora:

Todo o sistema não possui potenciômetros ou outros componentes ajustáveis, tornando-o conveniente para os usuários;

O sistema é totalmente digital, com alta precisão, estabilidade e segurança;

O sistema utiliza zeragem digital e calibração de parâmetros;

Após o término do experimento, o sistema calcula automaticamente os resultados experimentais;

Display simples e claro, fácil de operar;

Método de exibição: O processo de teste exibe dinamicamente a força de teste, a velocidade de carregamento, o valor de pico e a curva de teste em tempo real na tela LCD simultaneamente;

Proteção de Limite: Possui funções de proteção de limite de dois níveis, tanto programáveis quanto mecânicas;

Proteção contra Sobrecarga: O equipamento para automaticamente de funcionar quando a carga excede o valor nominal em 3-5%;

Através da rede, dados experimentais podem ser consultados, impressos e navegados.
