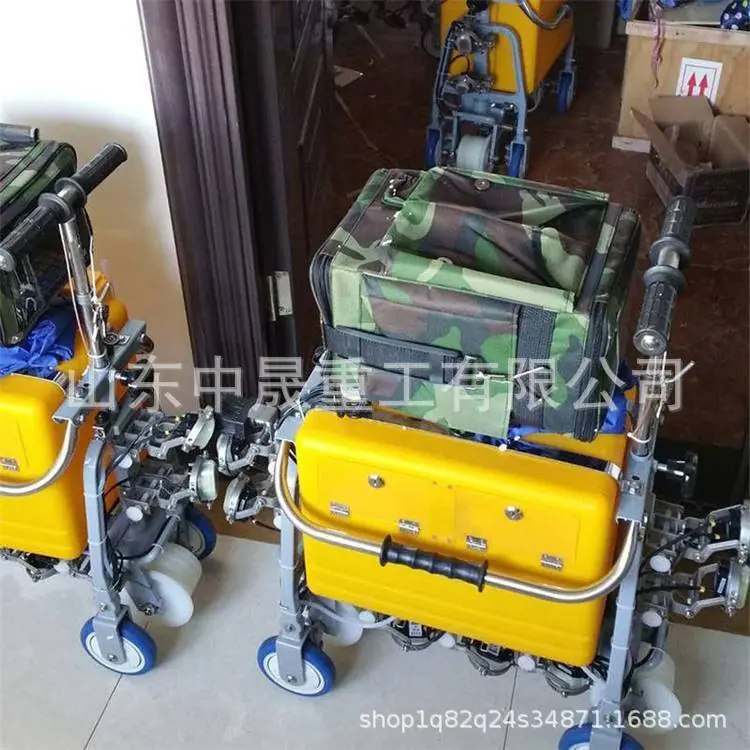

Detector de falhas em trilhos multicanal com forte capacidade anti-interferência, detector de falhas ultrassônico portátil de empurrar manualmente para ferrovias

O detector ultrassônico de falhas em trilhos é um detector ultrassônico de falhas em trilhos totalmente digital, colorido e leve, empurrado à mão para ferrovias. É adequado para detecção de falhas em trilhos de 43-75KG/m. O equipamento pode atender aos novos requisitos do processo de detecção de falhas ferroviárias e possui excelente escalabilidade. Ele pode detectar com eficácia vários defeitos na cabeça do trilho, na cintura e na parte inferior do trilho e basicamente elimina o ponto cego de detecção da cabeça do trilho. O novo layout da sonda é particularmente adequado para a detecção de trilhos longos; o processamento eficiente de dados reduz erros humanos; o modo de gerenciamento secundário do instrumento fortalece o gerenciamento de detecção de falhas no local; gravação de defeitos, gravação de processo completo, vídeo dinâmico e comunicação com computadores e outras funções resolvem o problema de arquivamento eletrônico de defeitos. O detector ultrassônico digital de falhas em trilhos é um equipamento de detecção de falhas específico para trilhos, eficiente, altamente confiável e que marcou época.

Características do produto do detector ultrassônico de falhas ferroviárias

1. 8 canais de transmissão e recepção independentes. ali04

2. Equipado com um canal de revisão multifuncional. O oitavo canal do instrumento pode ser usado para correção de danos e detecção de falhas de solda.

3. Posicionamento automático de ondas danificadas. Os números exibem automaticamente os parâmetros horizontais, verticais e do caminho sonoro da onda de dano. Conveniente para detecção.

4. Possui display tipo B e funções de gravação de imagem de ultrassom B.

5. Funções de armazenamento e reprodução.

6. Equipado com um dispositivo de gravação de atividades de detecção de falhas (sistema de posicionamento GPS).

7. Tela grande, display EL de alto brilho.

8. Função de autoverificação da sonda.

9. Controle automático de ganho.

10. Curva de remuneração ideal.

11. Boa adaptabilidade ambiental.

12. Bateria NiMH e design de baixo consumo de energia.

13. Estrutura simples e fácil manutenção. A unidade principal possui apenas 4 placas de circuito, tornando a manutenção do instrumento simples e conveniente.

Parâmetros técnicos do detector ultrassônico de falhas ferroviárias

Canais de detecção (incluindo 1 canal de calibração): 8;

Frequência de trabalho: 2MHz;

Frequência de detecção repetida: 400Hz;

Faixa de detecção: 0~200mm, adequado para trilhos de 43kg/m e 50kg/m 0~250mm, adequado para trilhos de 60kg/m e 75kg/m

Faixa dinâmica: ≥20dB (supressão pequena), 2~6dB (supressão grande);

Erro linear horizontal: ≤2%

Erro de linearidade pesado: ≤15%

Faixa de controle de ganho: 80dB

Erro do atenuador: não mais que 1dB a cada 12dB

Tensão de funcionamento: DC18V~22V;

Consumo de energia: ≤10W;

Temperatura de trabalho: -400C~500C;

Capacidade do agente de acoplamento: 20L;

Peso: 28Kg

Dimensões totais da máquina: comprimento × altura × largura = 750 × 800 × 350 mm

Tamanho do host do instrumento: comprimento × altura × largura = 340 × 230 × 150 mm
