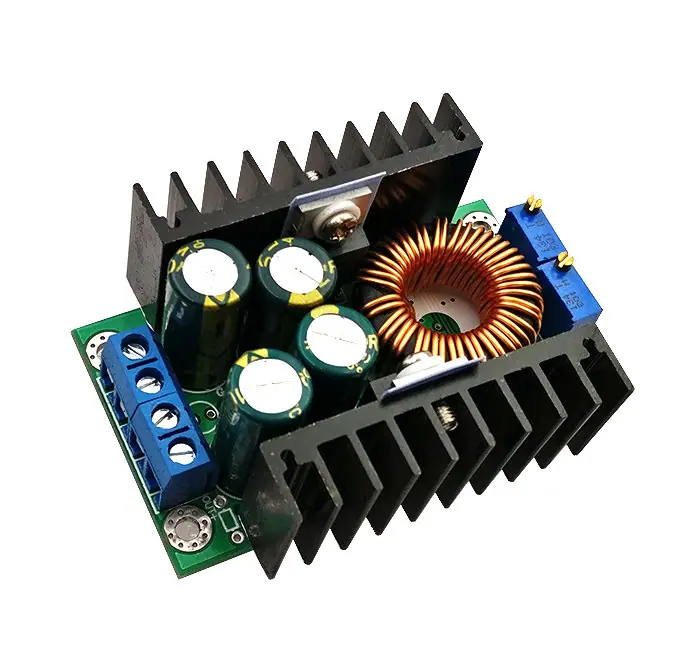

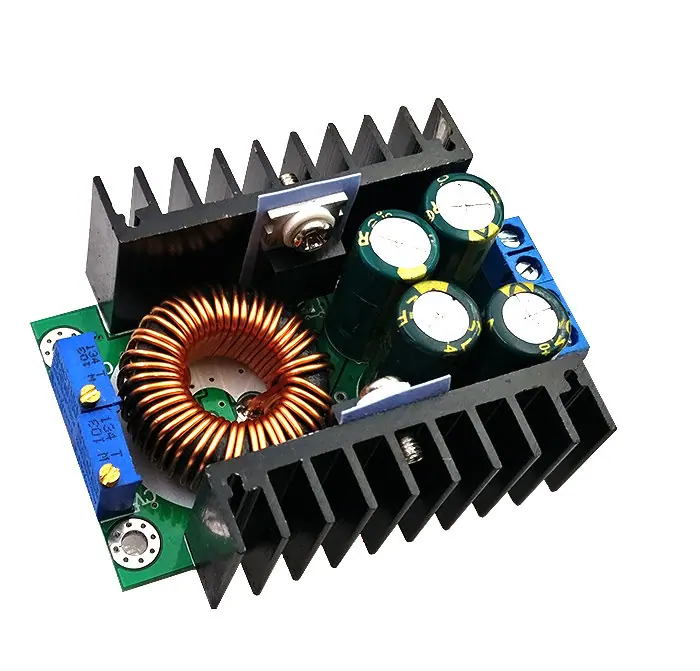

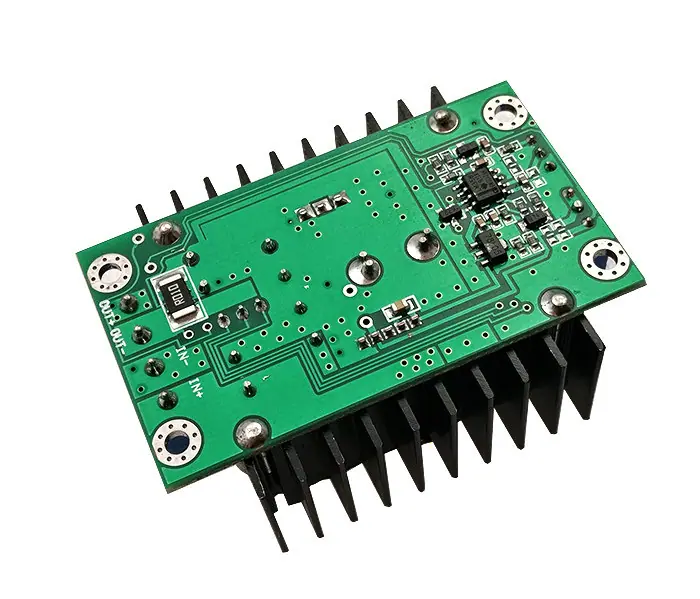

DC-DC abaixamento ajustável tensão constante corrente constante de alta potência 10A carregamento solar LED Drive módulo do veículo

Parâmetros do módulo

Propriedades do Módulo: Retificação Assíncrona Não Isolado Buck Corrente Constante Tensão Constante Módulo CC CV Módulo de Carregamento

Aplicação: driver de corrente constante para LED de alta potência, carregamento de bateria de lítio (incluindo ferroelétrica), carregamento de bateria de 4V, 6V, 12V, 14V, 24V, carregamento de bateria Ni-Cd Ni-MH (bateria), painéis solares, turbinas eólicas

Tensão de entrada: 7-40V

Tensão de Saída: Ajustável Continuamente (1,25-35V) (Adequado para aplicações onde a tensão de entrada é maior que a tensão de saída, não pode elevar)





Corrente de Saída: Máx. 10A, a longo prazo dentro de 8A (Se a temperatura do transistor de potência exceder 65 graus Celsius, por favor, adicione um ventilador para resfriamento. Para 24V para 12V 5A, um ventilador geralmente pode ser omitido em temperaturas normais.)

Faixa de corrente constante: 0,3-10A (ajustável)Se a temperatura do módulo exceder 65 graus Celsius, por favor, adicione um ventilador.

Corrente da luz de pisca: valor de corrente constante * (0,1), a corrente da luz de pisca está ligada ao valor de corrente constante. Por exemplo, se o valor de corrente constante for 3A, a corrente da luz de pisca é definida como 0,1 vezes a corrente constante (0,1*3A=0,3A). Quando o valor de corrente constante é ajustado para 2A, a corrente da luz de pisca é 0,1 vezes a corrente constante (0,1*2A=0,2A).

A próxima versão é fixada em 0,1 vezes (a corrente de ativação real é um valor aproximado, não muito preciso) e é usada para indicação de carga completa.

Pressão diferencial mínima: 1V

Eficiência de conversão: Até cerca de 95% (maior tensão de saída, maior eficiência)

Frequência de trabalho: 300KHZ

Ondulação de saída:Ondulação em torno de 50mV (excluindo ruído)Largura de banda de 20M (apenas para referência)Entrada 24V Saída 12V 5A Medido

Temperatura de operação: Grau industrial (-40℃ a +85℃) (Em uso real, preste atenção à temperatura do tubo de potência. Se a temperatura estiver muito alta, melhore a dissipação de calor)



Corrente sem carga: Típica 20mA (24V a 12V)

Regulação de carga: ±1% (tensão constante)

Regulação de tensão: ±1%

Precisão de Corrente Constante e Temperatura: Teste real, quando a temperatura no módulo muda de 25 graus para 60 graus, o valor da corrente constante muda em menos de 5% (Valor da corrente constante 5A)

Velocidade de resposta dinâmica: 5% 200uS

Direção de ajuste do potenciômetro: sentido horário (aumentar), sentido anti-horário (diminuir)

Luz indicadora: Luz indicadora de duas cores, vermelha ao carregar, verde quando totalmente carregada (verde quando ocioso)

Proteção contra curto-circuito na saída: Sim, corrente constante (corrente definida valor de corrente constante)

Proteção contra polaridade reversa na entrada: Nenhuma,

Saída de proteção contra fluxo reverso: Nenhuma, requer 2 diodos adicionais para carregar a bateria!

Método de fiação: Bloco de terminais

Tamanho do Módulo: 65*47*23,5 MM





Método de carregamento da bateria:





1. Determine a tensão de carga flutuante e a corrente de carga da bateria que você precisa carregar e a tensão de entrada do módulo;

2. Ajuste o potenciômetro de tensão constante para ajustar a tensão de saída para cerca de 5V.

3. Use a faixa de corrente 10A do multímetro para medir a corrente de curto-circuito de saída e ajuste o potenciômetro de corrente constante para fazer a corrente de saída atingir o valor de corrente de carga predeterminado;

4. Ajuste o potenciômetro de tensão constante para que a tensão de saída atinja a tensão de carga flutuante;

5. Conecte a bateria e tente carregar.

(As etapas 1, 2, 3 e 4 são para conectar a entrada do módulo à fonte de alimentação, e a saída é descarregada e não conectada à bateria.)

Como usar o driver de corrente constante LED:

1. Determine a corrente operacional e a tensão operacional máxima necessárias para acionar o LED;

2. Ajuste o potenciômetro de tensão constante para ajustar a tensão de saída para cerca de 5V.

3. Use a faixa de corrente 10A do multímetro para medir a corrente de curto-circuito de saída e ajuste o potenciômetro de corrente constante para fazer a corrente de saída atingir a corrente operacional predeterminada do LED;

4. Ajuste o potenciômetro de tensão constante para que a tensão de saída atinja a tensão máxima de operação do LED;

5. Conecte o LED e teste a máquina.

(As etapas 1, 2, 3 e 4 são para conectar a entrada do módulo à fonte de alimentação, e a saída é descarregada e não conectada à luz LED.)





Escopo de aplicação:



Fonte de Alimentação Ajustável (Alta Potência 10A), Driver de LED de Alta Potência, Driver de Display LED, Carregamento de Bateria Chumbo-Ácido, Carregamento de Bateria de Lítio, Fonte de Alimentação Veicular, Fonte de Alimentação para Laptop Veicular (Conversor Buck), Fonte de Alimentação Regulada, Fonte de Alimentação para Sistema de Baixa Tensão, (por exemplo, para carrinhos de brinquedo infantis, reduzindo a tensão de bateria de 12V para 6V), 24V para 12V 10A \ 12V para 5V 12A \ 24V para 5V 12A \ 24V para 19V 20V etc., gama muito ampla de aplicações.
