Régua de Bitola de Trilho Durável Régua de Bitola de Trilho Fácil de Instalar Régua de Bitola de Trilho Tzc-I

Introdução do produto da régua de suporte

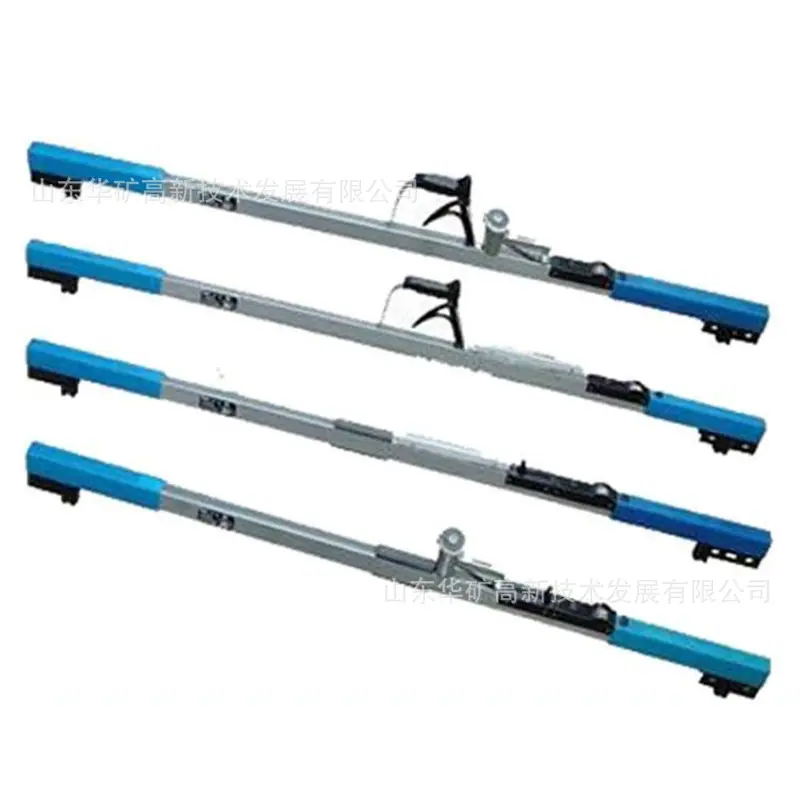

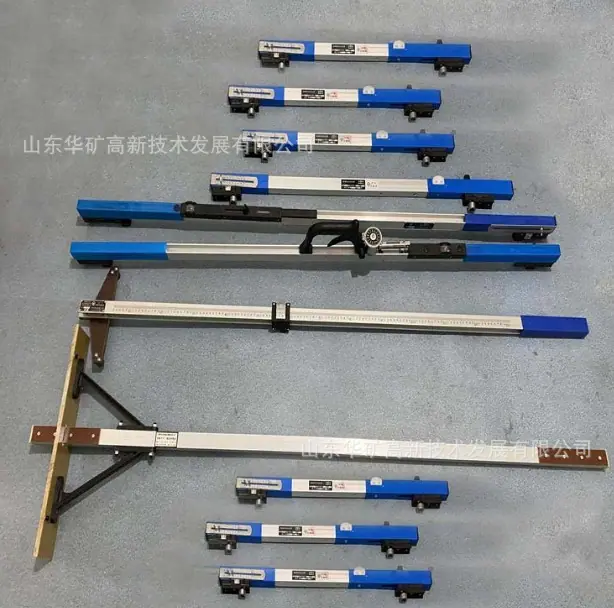

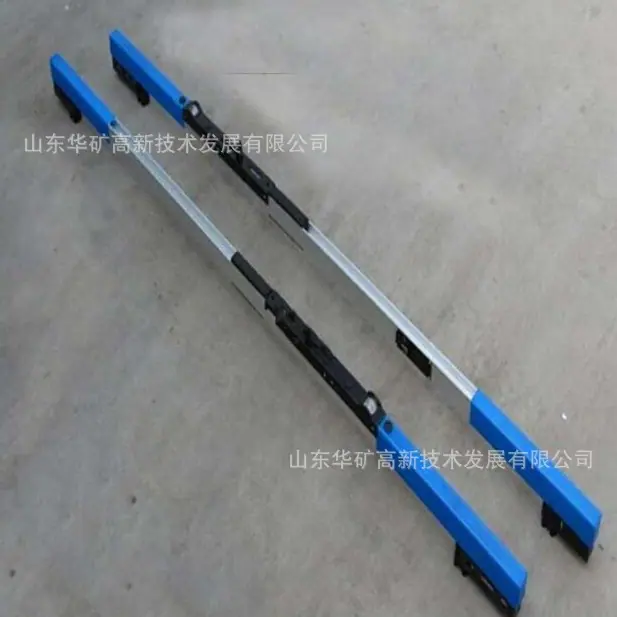

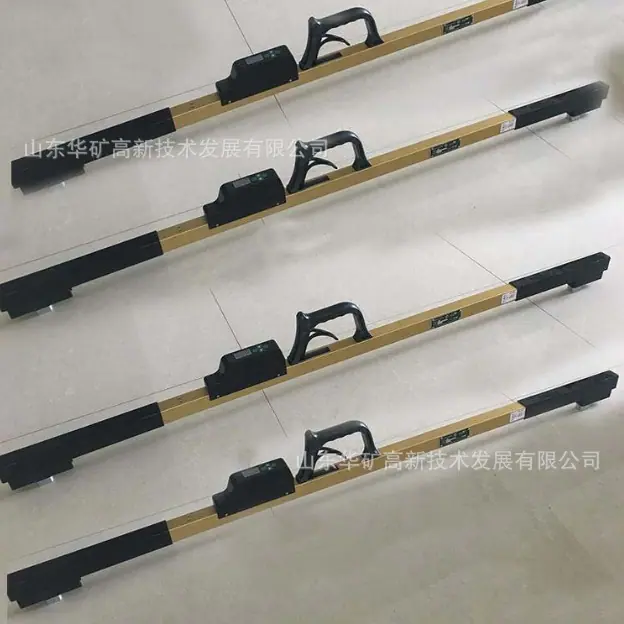

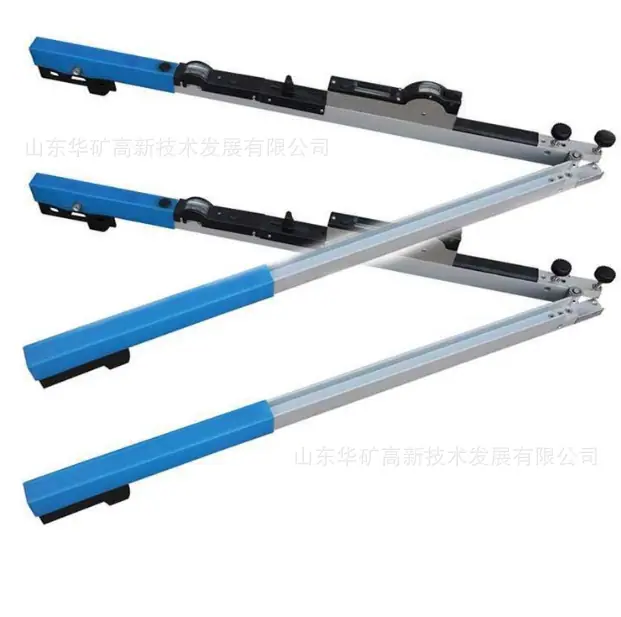

O medidor de distância refere-se a um dispositivo de detecção ferroviária, que consiste em um corpo de régua, uma escala e uma moldura deslizante no corpo da régua. O corpo da régua é uma estrutura de perfil duplex, em forma de tubo quadrado, com prolongamentos para fora nas bordas externas superior e inferior do perfil, e um entalhe é aberto na parte interna da borda externa. A escala de aço inoxidável é inserida no entalhe e fixada com um pino na extremidade. Uma moldura deslizante é instalada no meio do corpo da régua, e uma régua secundária e uma placa lateral são fixadas na moldura deslizante. Os parafusos de ajuste são fixados na placa lateral. Uma placa cruzada e uma sonda são instaladas na extremidade do corpo da régua, e todo o medidor de distância é uma estrutura em forma de T. O medidor distanciador possui estrutura simples e é fácil de produzir e instalar. A escala de aço inoxidável é fixada ao corpo da régua acima do perfil, com alta precisão e durabilidade, e a escala não é fácil de usar e substituir. A régua de distância ferroviária tem principalmente duas especificações: 1300 mm e 1400 mm de comprimento. Inclui um corpo de régua e uma escala. A característica é que o corpo da régua é uma estrutura de perfil duplex, o perfil é um tubo quadrado com extensões horizontais da borda externa nos lados superior e inferior e as ranhuras são abertas nos lados internos de ambos os lados da extensão da borda externa superior. A placa de aço inoxidável com a escala é colocada ao longo das ranhuras e embutida na parte superior da régua de distância. Ele é fixado em sua extremidade externa com um pino saliente, uma placa transversal é fixada verticalmente na extremidade interna do corpo da régua, uma cabeça de medição é fixada sob a placa transversal, uma estrutura deslizante é instalada no meio do corpo da régua, e o corpo da régua, a escala e a estrutura são montados juntos em um dispositivo integral de medição de distância.

régua de espaçamentoInstruções:
Ao medir o deslocamento, coloque a placa isolante da régua de deslocamento no trilho reto do desvio, faça com que as duas sondas circulares entrem em contato com a borda de trabalho do trilho reto, mova a estrutura deslizante para fazer a placa de medição de pressão entrar em contato com a curva guia, e a indicação de deslocamento pode ser lida pelo vernier.

Método para verificar a retilineidade da superfície de referência da régua de vão:

Puxe a estrutura deslizante da régua de distância até a extremidade traseira (extremidade da luva isolante) com a linha gravada voltada para baixo e coloque a extremidade traseira da régua de distância na inspeção da régua de distância

A retilineidade da superfície de referência A pode agora ser verificada.

Parâmetros do produto da régua de distância:

Faixa de medição de distância: 100~1400mm.

Erro de indicação de distância: ± 0,2 mm

Resistência de isolamento: entre sondas e entre sondas e placa de teste de pressão, testada continuamente em tensão de 500V

60s, resistência de isolamento não inferior a 1MΩ.
