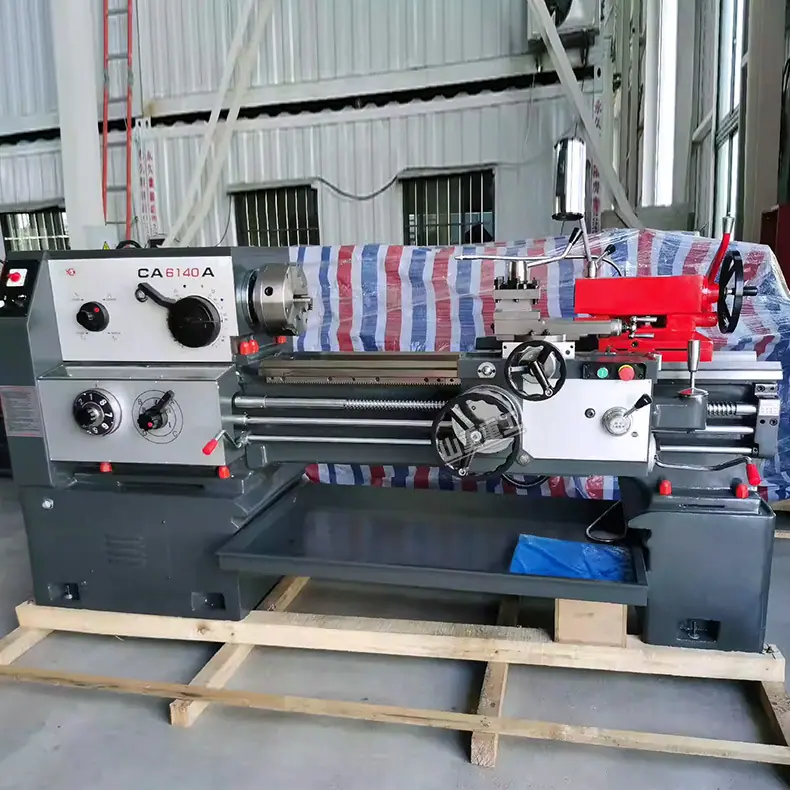

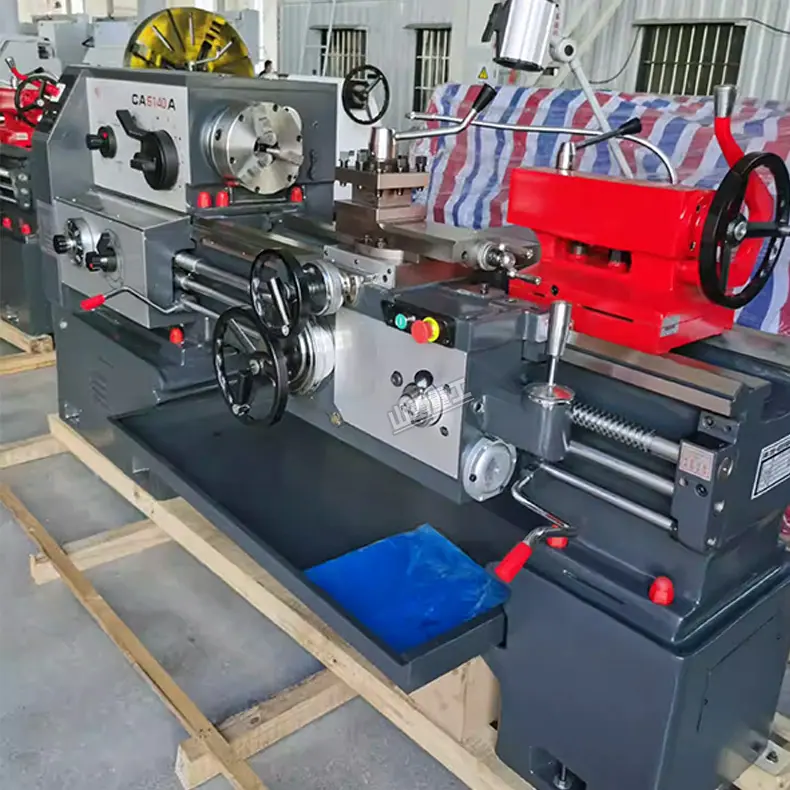

Torno Mecânico Comum C6140X1000 Torno Horizontal de Grande Diâmetro de Passagem Torno Universal de Alta Resistência 6140
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
C6140 |
Opcional C6240 |
|
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
400 |
||
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
230 |
||
|
Diâmetro máximo de giro na sela |
Balançar sobre a lacuna |
milímetros |
- |
560 |
|
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
750/1000/1500/2000/3000 |
||
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
52(Opcional:80) |
||
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
MT6(Opcional:MétricaMétrica 1:20) |
||
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
9 |
||
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
40-1400 |
||
|
Roteiro do painel |
Viagem de slide cruzado |
milímetros |
200 |
||
|

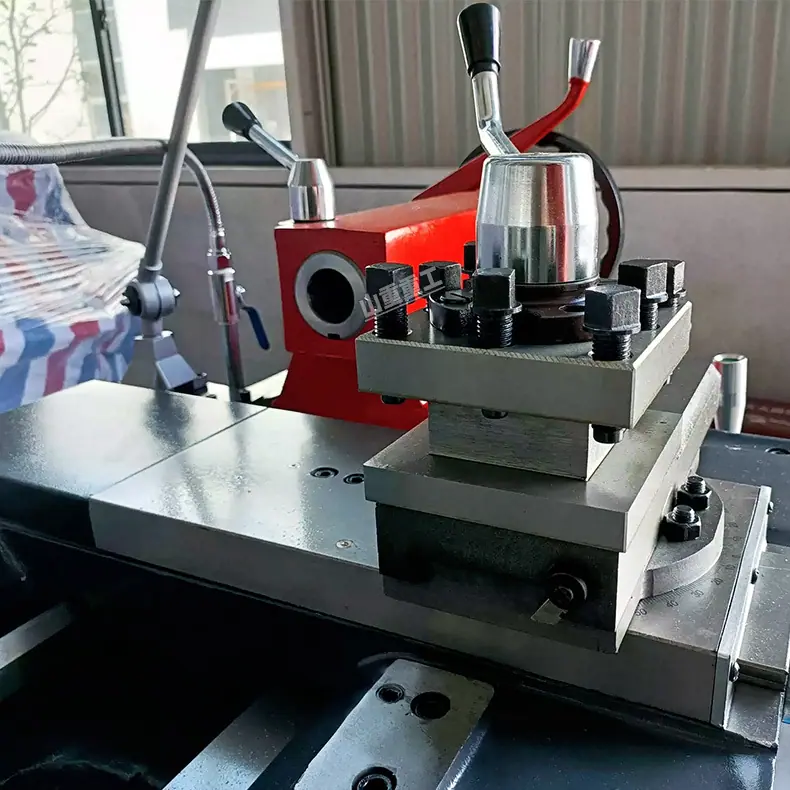

Pequeno curso de descanso da ferramenta |
Ferramenta principal após viagem |
milímetros |
95 |
||
|
Tamanho da barra de ferramentas |
Tamanho da ferramenta |
milímetros |
20x20 |
||
|
Faixa de alimentação longitudinal |
Faixa de alimentação longitudinal |
mm/r |
0,0832-4,6569 |
||
|
Faixa de avanço transversal |
Faixa de feeds cruzados |
mm/r |
0,048-2,688 |
||
|
Tipos de threads métricos |
Tipos de threads métricos |
tipos |
19 |
||
|
Faixa de rosca métrica |
Gama de threads métricos |
milímetros |
0,25-14 |
||
|
Número de thread britânico |
Tipos de roscas em polegadas |
tipos |
28 |
||
|
Faixa de rosca em polegadas |
Gama de roscas em polegadas |
TPI |
2-40 |
||
|
Número de thread do módulo |
Tipos de módulo de threads |
tipos |
17 |
||
|
Faixa de rosca do módulo |
Módulo de intervalo de threads |
Deputado |
0,25-3,5 |
||
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
65 |
||
|
Orifício cônico da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT4 |
||
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
130 |
||
|
potência do motor principal |
Potência do motor principal |
kw |
4 |
||
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kw |
0,09 |
||
|
Peso da máquina Peso da máquina |
Peso para 750 |
kg |
1220 |
||
|
Peso para 1000 |
kg |
1320 |
|||
|
Peso para 1500 |
kg |
1520 |
|||
|
Peso para 2000 |
kg |
1720 |
|||
|
Peso para 3000 |
kg |
1920 |
|||
|
Dimensões Dimensão global |
Dimensão para 750 |
milímetros |
2200x1140x1750 |
||
|
Dimensão para 1000 |
milímetros |
2400x1140x1750 |
|||
|
Dimensão para 1500 |
milímetros |
2900x1140x1750 |
|||
|
Dimensão para 2000 |
milímetros |
3400x1140x1750 |
|||
|
Dimensão para 3000 |
milímetros |
4400x1140x1750
|
|||
