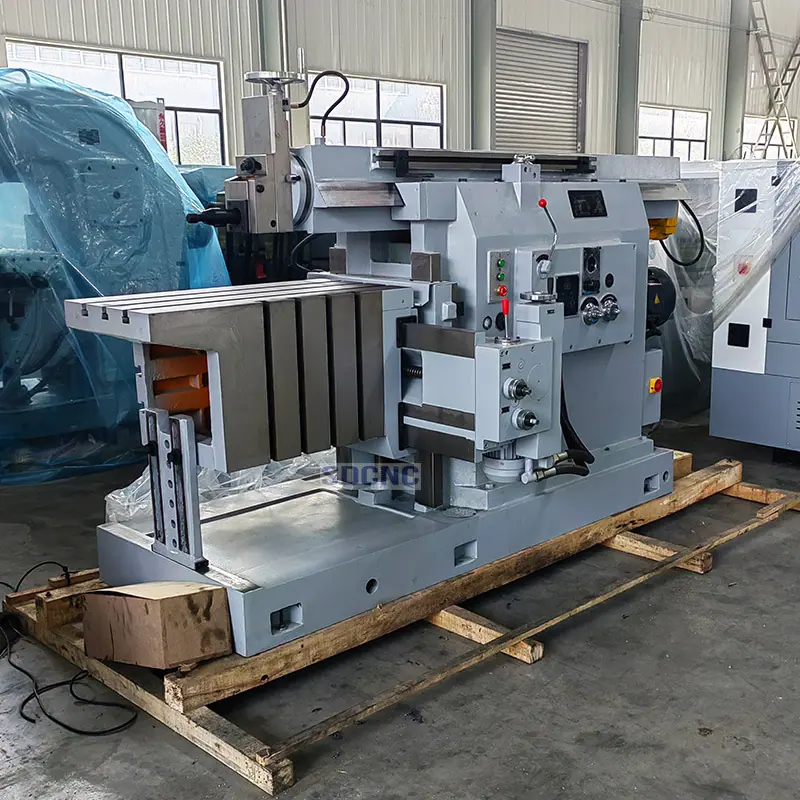

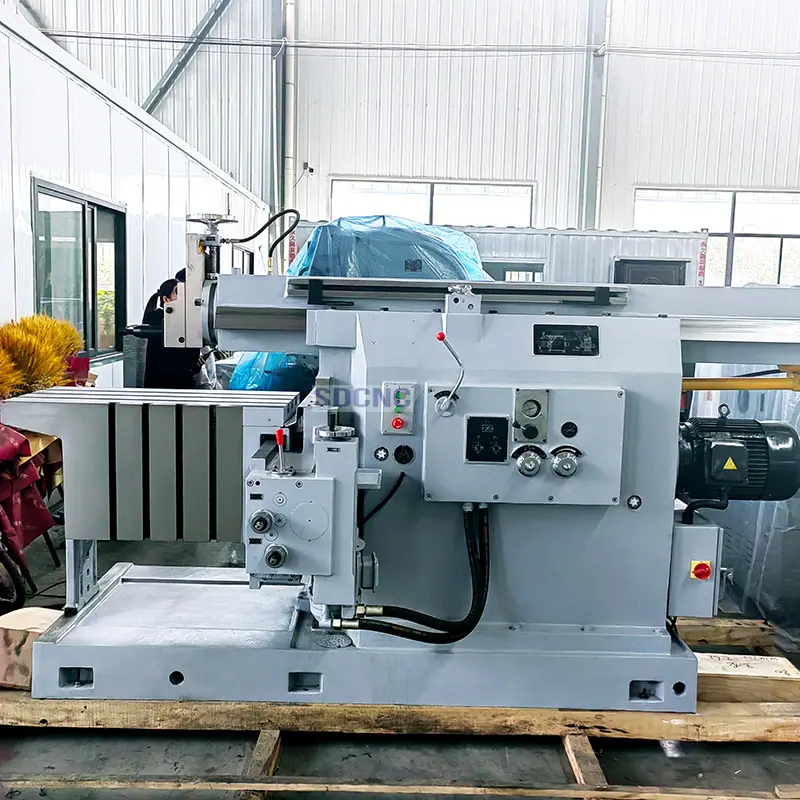

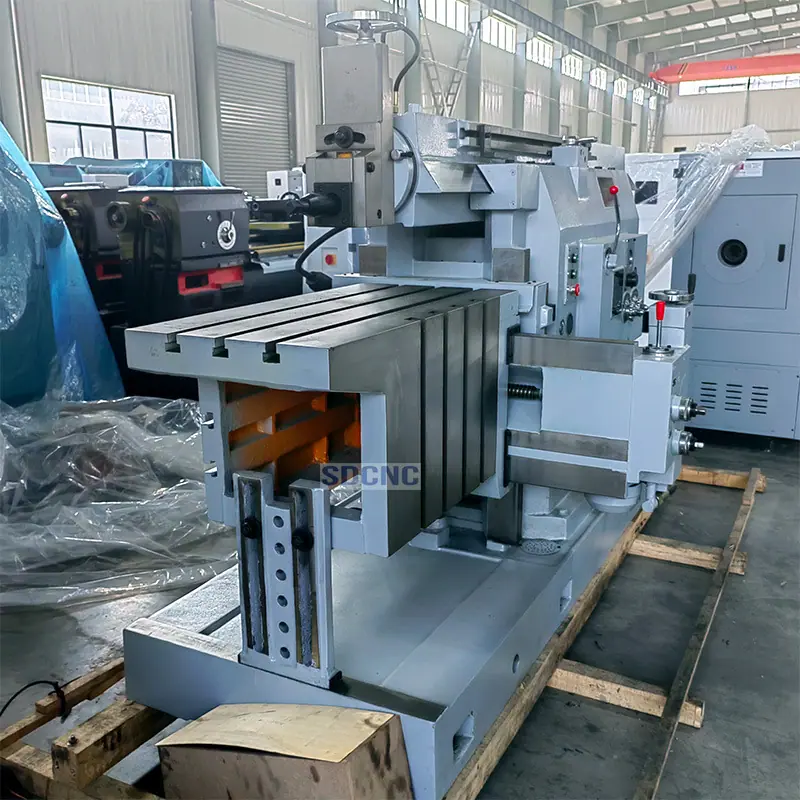

Shaper BY60100 Shaper Hidráulico Pequeno Shaper Horizontal Máquina Shaper 60100

Parâmetros técnicos

Especificação

POR60100

Comprimento máximo de aplainamento (mmin)

Comprimento máximo de moldagem

1000

Velocidade do curso de trabalho do carneiro (contínua) (mm/min)

Velocidade de corte do carneiro (sem degraus)

3-44

Distância do fundo do carneiro até a superfície de trabalho (mm)

Distância da borda inferior do carneiro até a superfície superior da mesa

80-400

Força máxima de corte (N)

Força de corte máx.

28.000

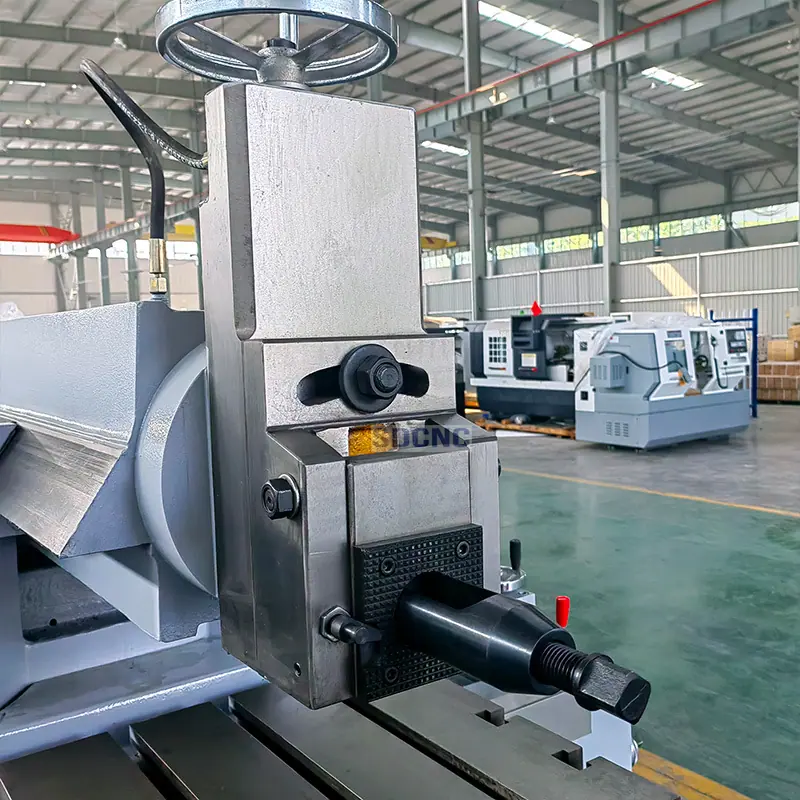

Curso máximo do suporte da ferramenta (mm)

Curso máximo do poste da ferramenta

160

Tamanho máximo do cabo da plaina (largura × espessura) (mm)

Tamanho máximo da plaina de ferramentas (W*T)

30×45

Tamanho da superfície de trabalho na bancada (comprimento x largura) (mm)

Superfície de trabalho superior da mesa (C x L)

1000×500

Tamanho da ranhura T central da bancada (mm)

Largura da ranhura em T da superfície superior da mesa

22

Curso horizontal máximo da mesa de trabalho (mm)

Máx. deslocamento horizontal da mesa

800

Faixa de avanço horizontal da mesa de trabalho por curso alternativo do cilindro (sem degraus) (mm)

Alimentação horizontal da mesa (por curso alternativo do carneiro, sem degraus)

0,25-5

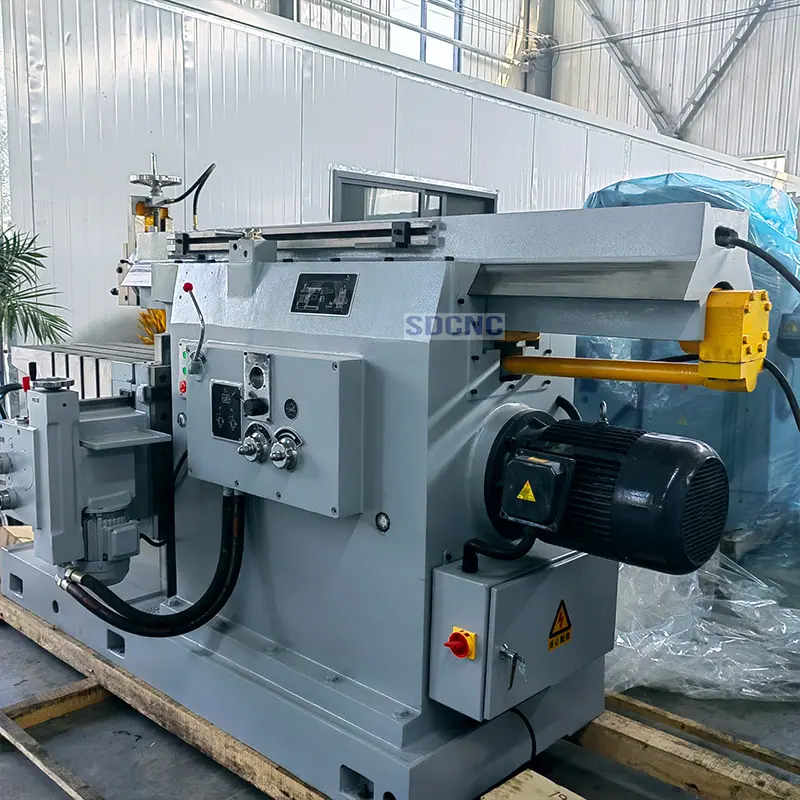

Motor principal (kw)

Potência do motor principal

7,5

Motor de movimento rápido da mesa de trabalho (kw)

Motor para movimento rápido da mesa

0,75

Dimensões totais (comprimento x largura x altura) (mm)

Dimensões gerais (C x L x A)

3615×1574×1760
