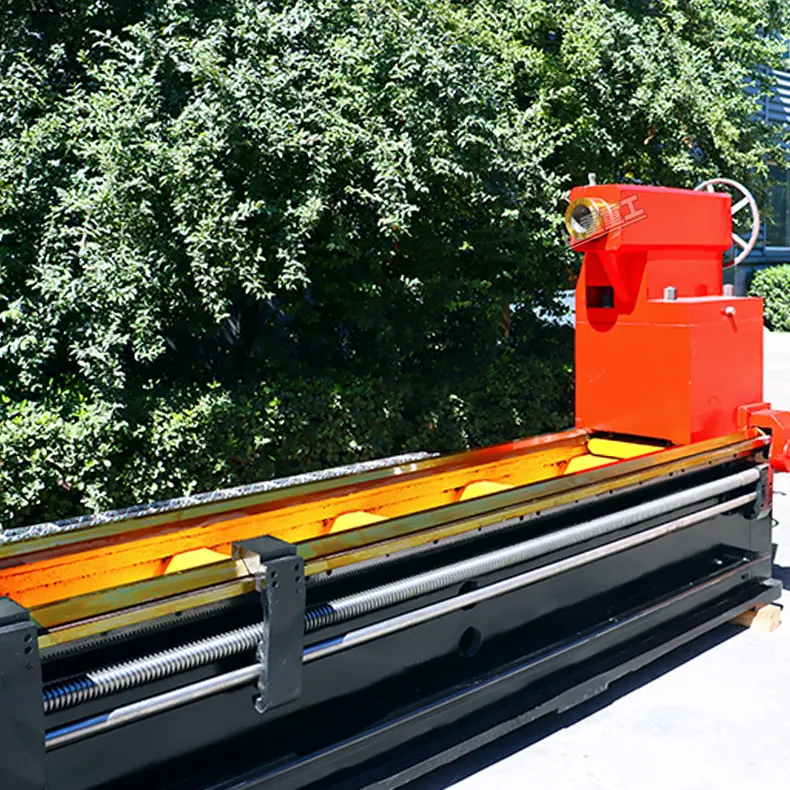

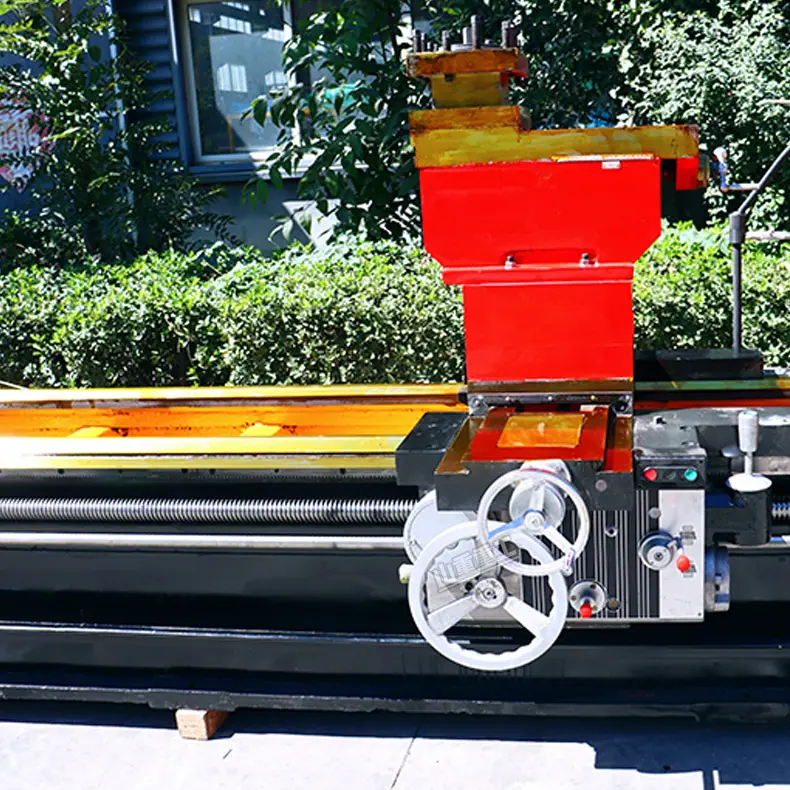

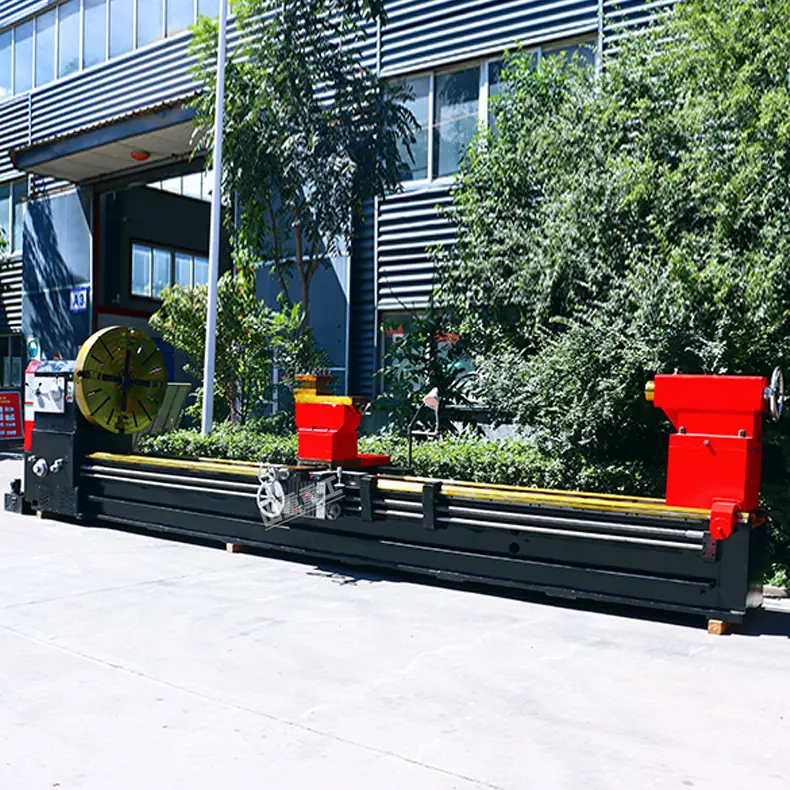

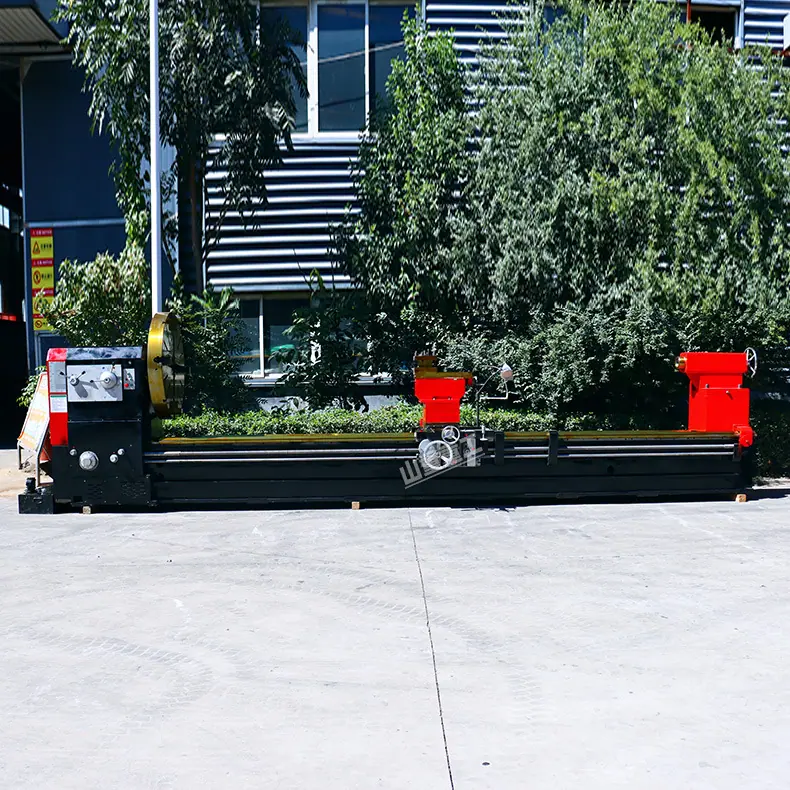

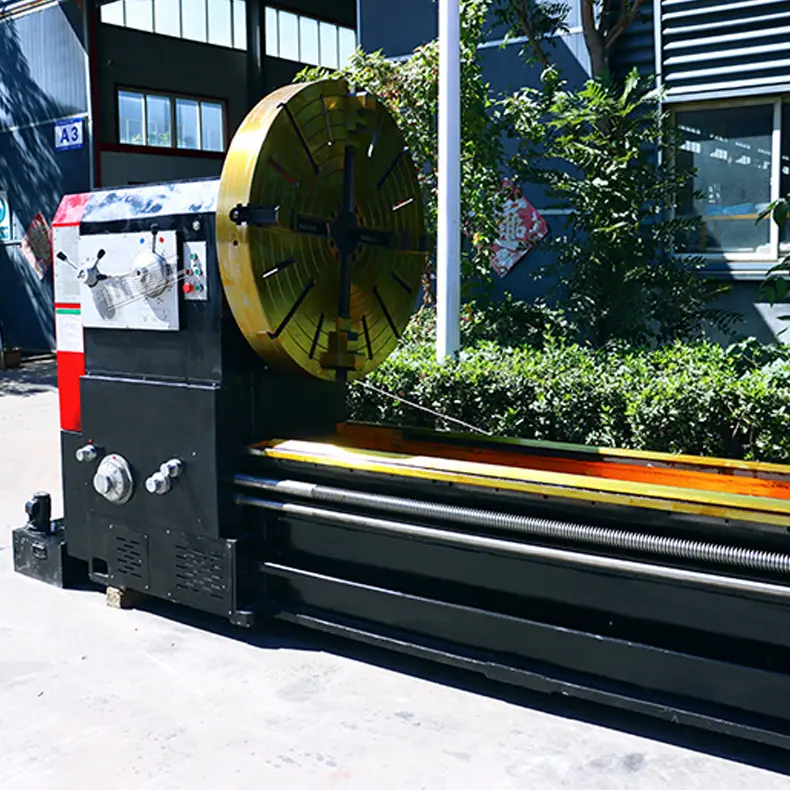

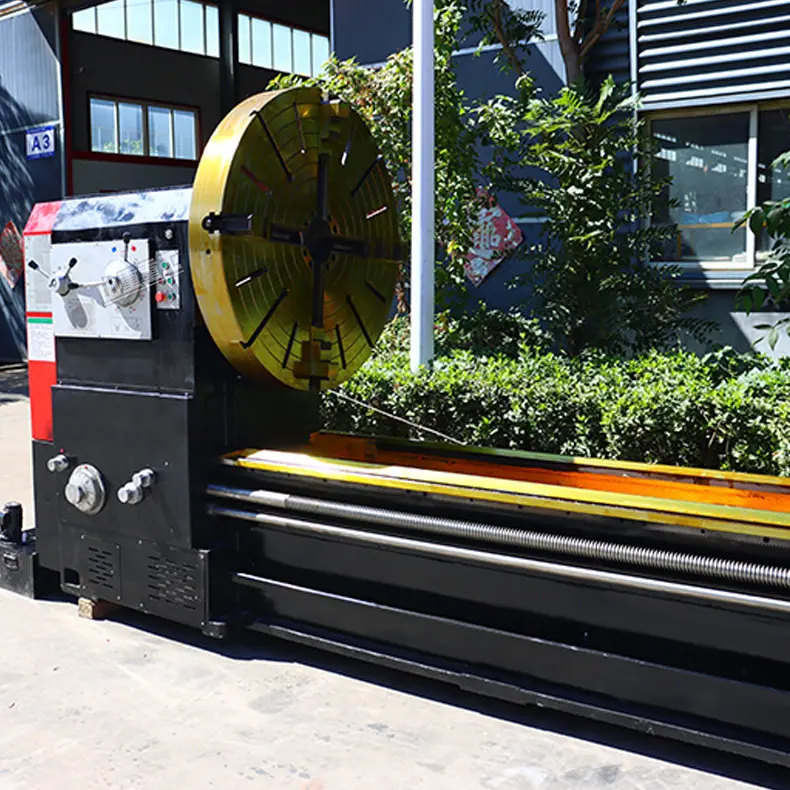

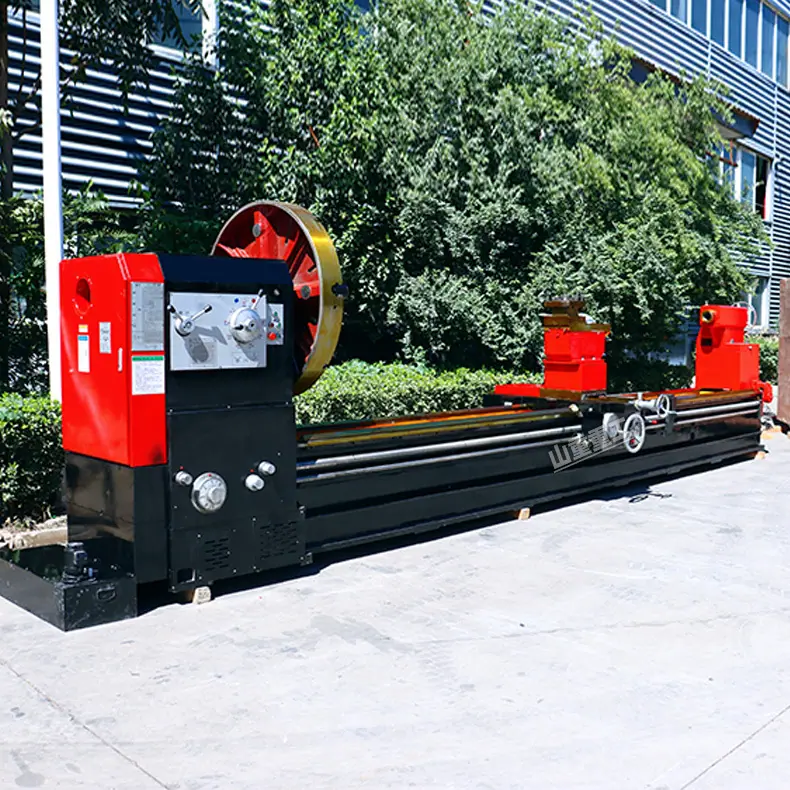

Torno de Corte de Alta Resistência, Torno Universal de Piso, Torno Horizontal Cw61150X5000 com Bancada e Guias Alargadas

modelo

CW61150

Diâmetro de rotação da peça de trabalho da cama

milímetros

1500

Diâmetro de rotação do porta-ferramenta

milímetros

1100

Comprimento da peça de trabalho

milímetros

5.000

Diâmetro interno do furo do fuso

milímetros

Φ130

Conicidade do furo do eixo dianteiro

milímetros

Métrica140

Faixa de velocidade do fuso (para frente)

rpm

3.15-315

Faixa de velocidade do fuso (reverso)

rpm

3.5-291

Furo do fuso e tipo de cabeça do fuso

milímetros

130(5#）

Tipo de velocidade de rotação para frente do fuso

21tipo

Tipo de velocidade do fuso ao inverter

12tipo

Avanço longitudinal por revolução do fuso

nuii/r

0,1-12(56tipo)

Avanço transversal por revolução do fuso

nuii/r

0,05-6(56tipo)

Progresso horizontal do porta-ferramentas inferior

milímetros

520

Curso superior do descanso da ferramenta

milímetros

300

Distância vertical do centro do fuso até a base de instalação da ferramenta

milímetros

48

Ângulo de rotação da base giratória do porta-ferramentas

milímetros

estudioso90Toda vez

Seção de ferramentas

milímetros

45*45

Porta-ferramentas de movimento rápido (porta-ferramentas pequeno)

m/min

935

Velocidade de movimento rápido do porta-ferramentas (longitudinal)

m/min

3740

Velocidade de movimento rápido do suporte da ferramenta (horizontal)

m/min

1870

Diâmetro da manga superior

milímetros

160

Curso máximo da manga superior

300

Afunilamento do furo cônico da manga superior

Mohs6#

Thread métrico (número de tipos)

kg

1-120(44)mrm

Rosca em polegadas (número de tipos)

1/4-28(31)tpi

Thread do módulo (número de tipos)

0,5-60(45)mm

Diâmetro passo da rosca (número de tipos)

1/2-56(38）PD

potência do motor principal

KW

22

Peso líquido aprox.

kg

8.500
