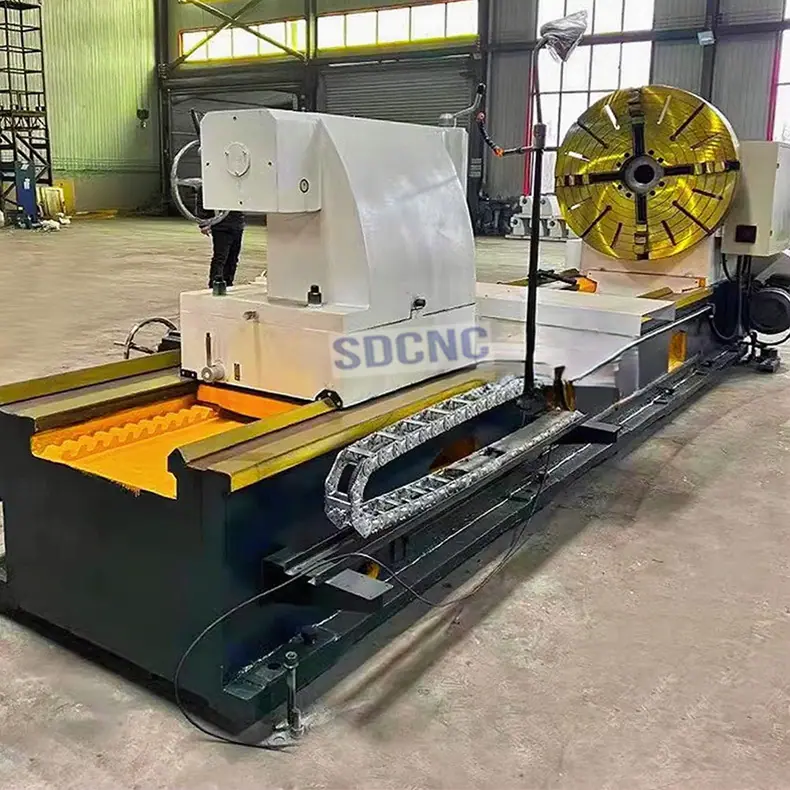

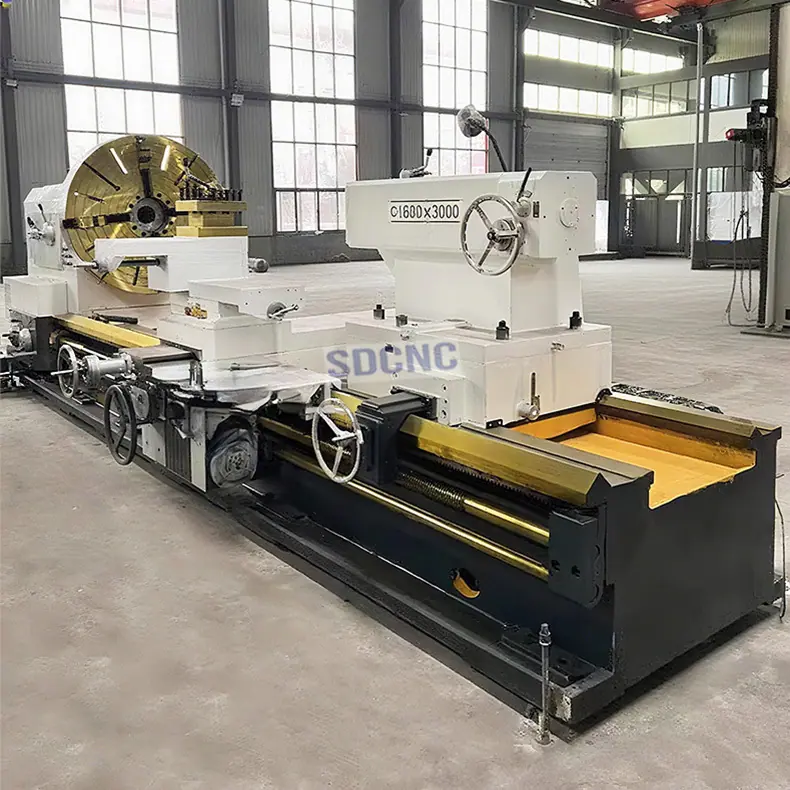

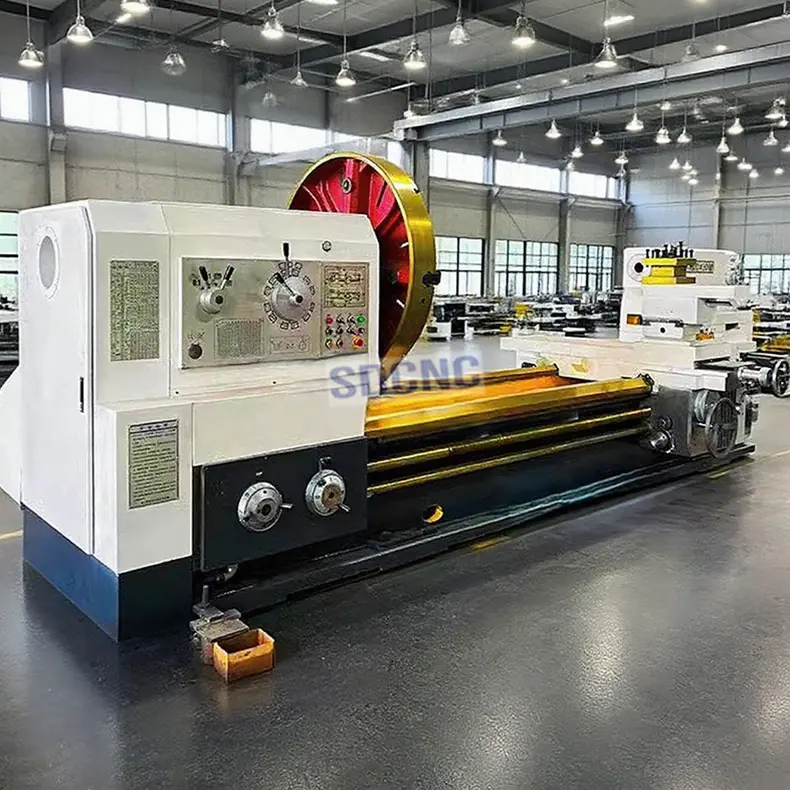

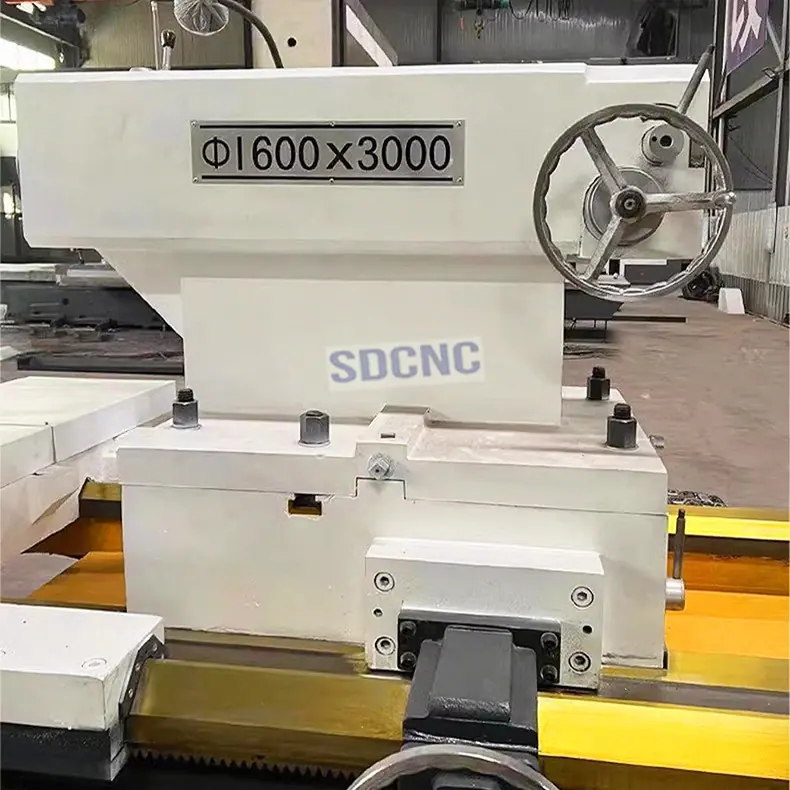

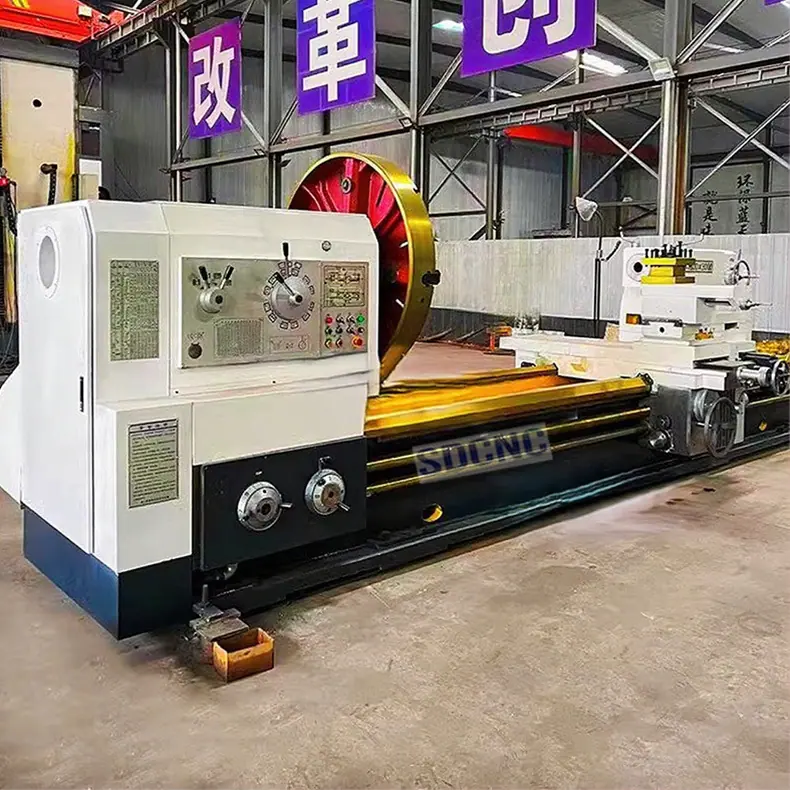

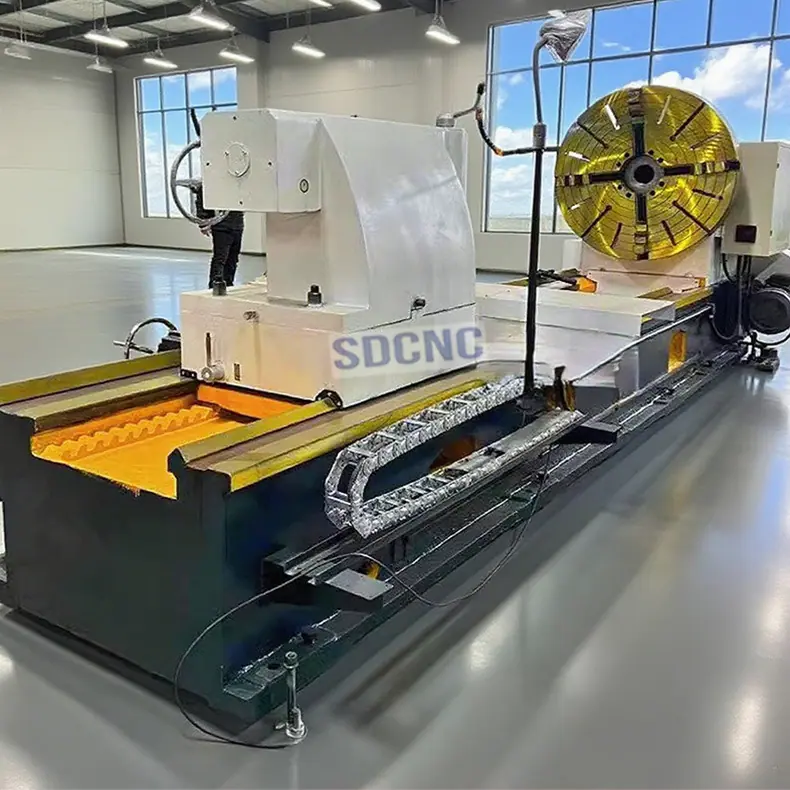

Torno Convencional Cw61160 Torno Horizontal de Uso Pesado com Largura de Guia 1100mm, Torno de Piso Tipo Carro para Corte de Metal
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
CW61160L |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
1600 |
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
1200 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1500/2000/3000/4000/5000/6000 |
|
Largura da grade da cama |
Largura da guia |
milímetros |
755 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
6 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
130 |
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica φ140/MT6 |
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
A2-15 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
FRENTE. 21 passos |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
3.15-315 |
|
Especificações do mandril |
Mandril |
milímetros |
φ1000 manual de cartão de quatro garras manual de 4 mandíbulas |
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Torre manual 4 posições |
|
Tamanho da ferramenta |
Tamanho da haste da ferramenta |
milímetros |
45 x 45 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
620 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
1350/1850/2850/3850/4850/5850 |
|
Ordem/intervalo avançado do eixo X |
Etapas de avanço do eixo X/intervalo |
mm/r |
56/0,05-6 |
|
Entrada do eixo Z para quantidade/intervalo |
Etapas/intervalo de avanço do eixo Z |
mm/r |
56/0,1-12 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
1870 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
3740 |
|
Tipos/intervalos de threads métricos |
Tipos/faixa de rosca métrica |
milímetros |
44/1-120 |
|
Tipo/faixa de rosca em polegadas |
Tipos/faixa de rosca em polegadas |
TPI |
31/28-3/8 |
|
Tipo/intervalo de rosca modular |
Tipos de thread do módulo /intervalo |
milímetros |
- |
|
Tipo/gama de roscas roscadas |
Tipos/intervalo de rosca DP |
PD |
- |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
φ160 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT6 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
300 |
|
Motor de fuso |
Motor do fuso principal |
kW |
22 |
|
Motor de alimentação rápida |
Motor de deslocamento rápido |
kW |
1,5 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
|
Peso líquido da máquina Peso líquido |
Peso para 1500 |
kg |
13100 |
|
Peso para 2000 |
kg |
13600 |
|
|
Peso para 3000 |
kg |
14200 |
|
|
Peso para 4000 |
kg |
15200 |
|
|
Peso para 5000 |
kg |
16200 |
|
|
Peso para 6000 |
kg |
17200 |
|
|
Dimensões Dimensão global |
Dimensão para 1500 |
milímetros |
4600x2250x2150 |
|
Dimensão para 2000 |
milímetros |
5100x2250x2150 |
|
|
Dimensão para 3000 |
milímetros |
6100x2250x2150 |
|
|
Dimensão para 4000 |
milímetros |
7100x2250x2150 |
|
|
Dimensão para 5000 |
milímetros |
8100x2250x2150 |
|
|
Dimensão para 6000 |
milímetros |
9100x2250x2150 |
