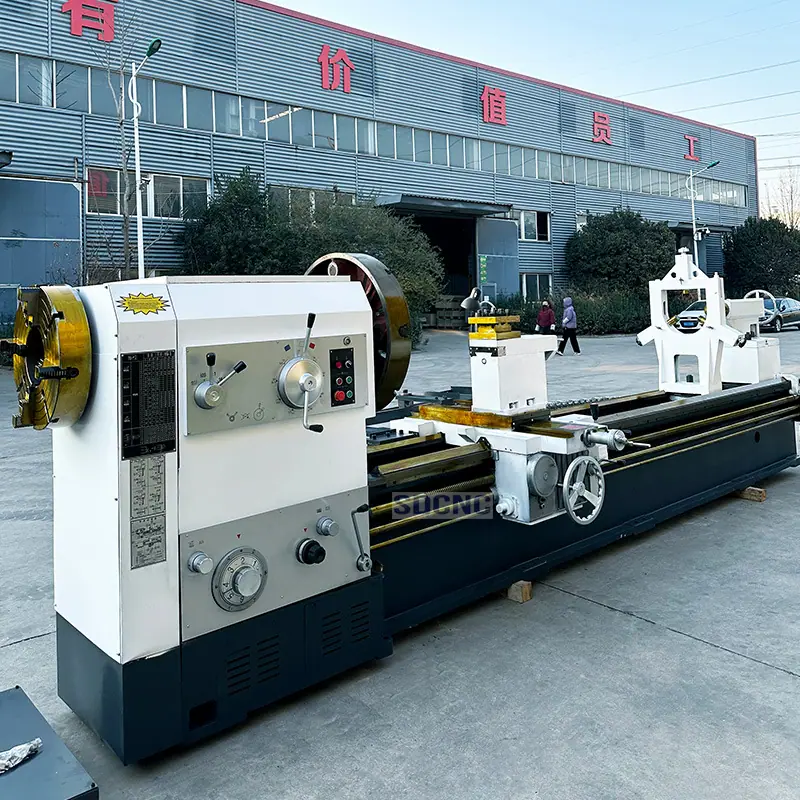

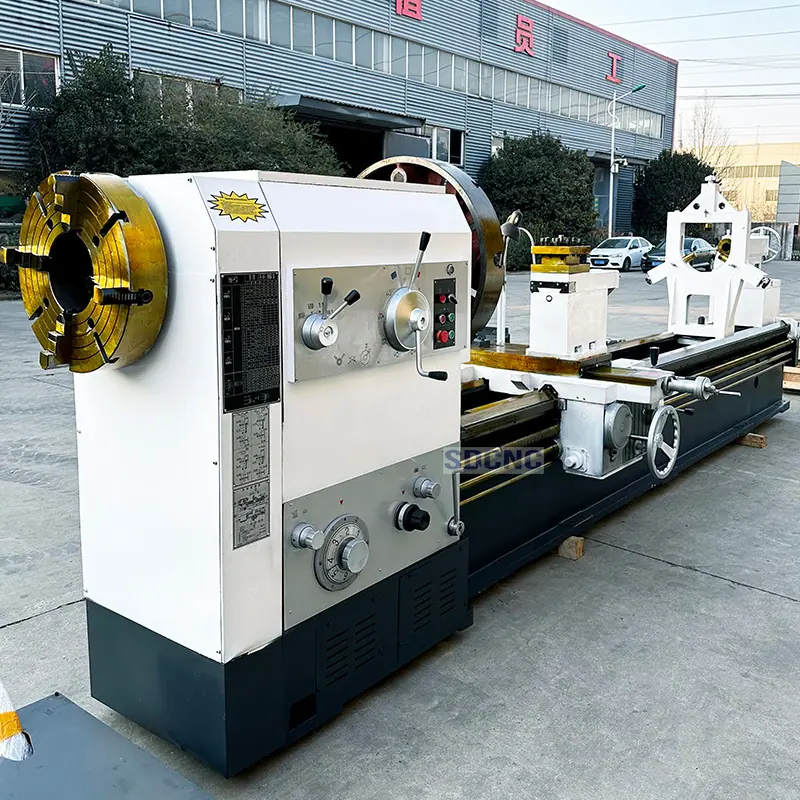

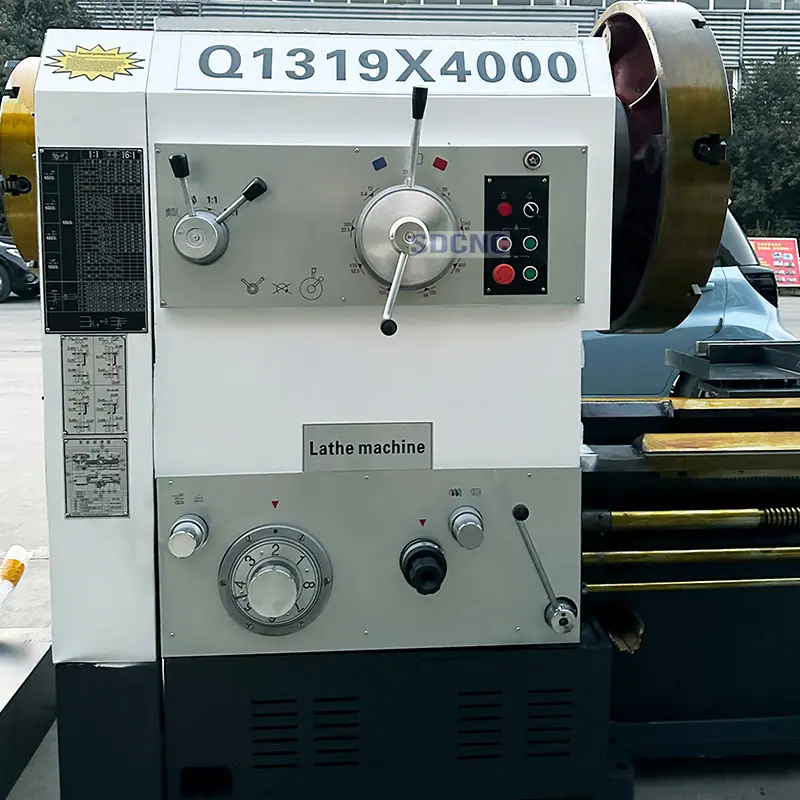

Q1319X Torno para Rosquear Tubos de 4m 190 Furo Passante Mandril Duplo 1319 Processamento de Rosqueamento de Haste de Perfuração Horizontal Torno Comum
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
Q1319 |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
630/800 |
|
Grande diâmetro de giro na corrediça transversal |
Balançar sobre o slide cruzado |
milímetros |
340/520 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1500/3000 |
|
Faixa de diâmetro de rosca de tubo de processamento |
Gama de rosqueamento de tubos |
milímetros |
50-193 |
|
Largura da grade da cama |
Largura da guia |
milímetros |
550 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
kg |
3.000 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
200 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Frequência variável/VF de 4 velocidades. 4 etapas |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
20-550 |
|

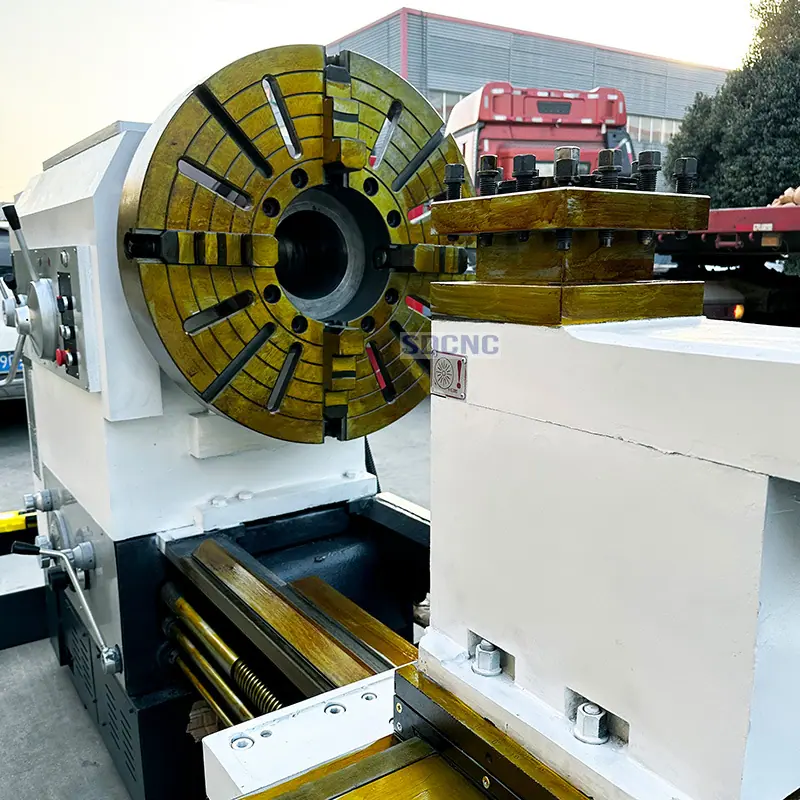

Especificações do mandril |
Mandril |
milímetros |
φ520 manual de quatro mandíbulas/4 mandíbulas |
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Porta-ferramentas de 4 posições/Manual de 4 posições |
|
Tamanho da ferramenta |
Tamanho da haste da ferramenta |
milímetros |
32x32 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
320/420 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
1350/2850 |
|
Nível/intervalo de avanço do eixo X |
Etapas/intervalo de avanço do eixo X |
mm/r |
22/0,02-0,45 |
|
Nível/intervalo de avanço do eixo Z |
Etapas/intervalo de avanço do eixo Z |
mm/r |
26/0,07-1,33 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
2300 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
4000 |
|
Tipos/intervalos de threads métricos |
Tipos/faixa de rosca métrica |
milímetros |
1-15 |
|
Tipo/faixa de rosca em polegadas |
Tipos/faixa de rosca em polegadas |
TPI |
14-1 |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
100 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
Motor de fuso |
Motor do fuso principal |
kw |
11 |
|
Motor de alimentação rápida |
Motor de deslocamento rápido |
kw |
0,3 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kw |
0,125 |
|
Peso da máquina Peso da máquina |
Peso para 1500 |
kg |
4300 |
|
Peso para 3000 |
kg |
5500 |
|
|
Dimensões Dimensão global |
Dimensão para 1500 |
milímetros |
3700x1550x1550 |
|
Dimensão para 3000 |
milímetros |
5200x1550x1550 |
