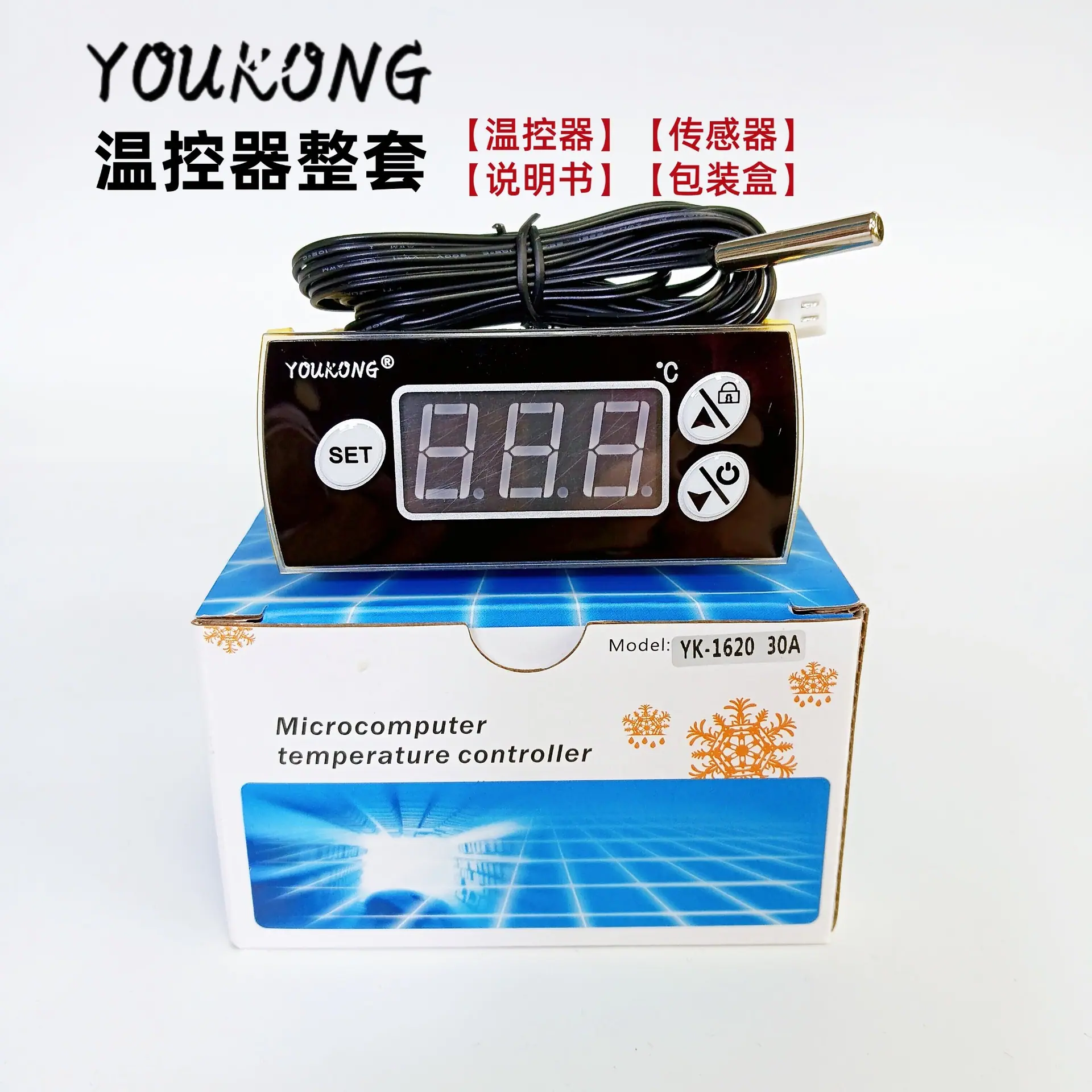

Termostato Inteligente com Display Digital Eletrônico para Armários de Refrigeração Direta, Controlador de Temperatura por Microcomputador, Controle Programável

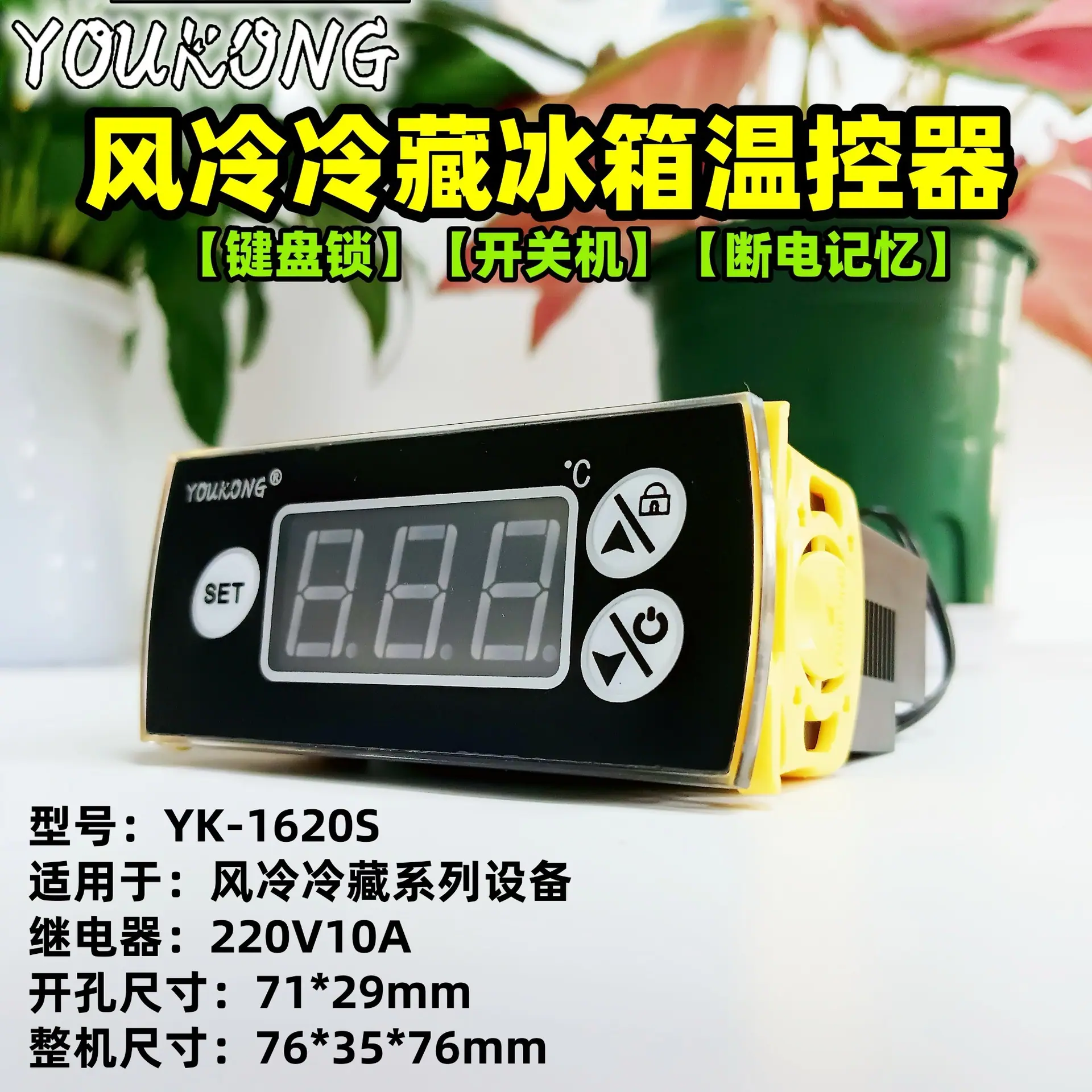

Controlador de Temperatura Eletrônico Digital Inteligente YK-1620As especificações dizem

1,Tensão operacional：AC220V±10％50 Hz/60 Hz



2、Carga de saída：10A/220V/AC（Pode adicionar dinheiro30A/220V/AC, é econômico para economizar o dinheiro do contator AC）

3、Consumo de Energia:≤3W

4,ambiente de trabalho：-10℃～50℃RH≤90％

5、Faixa de Exibição/Controle：-45℃～110℃

6、Resolução：1℃Precisão：±1℃

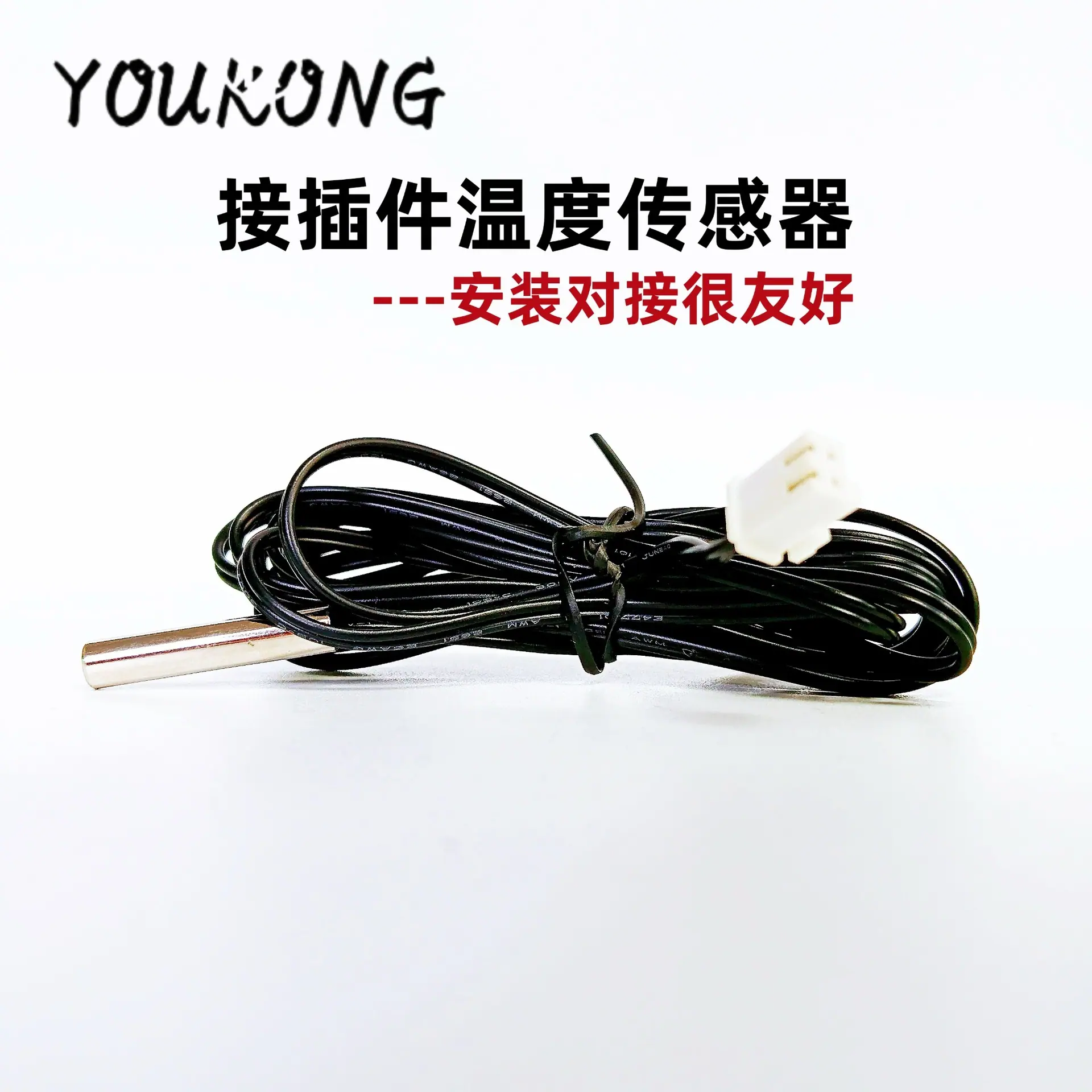

7,sinal de entrada：Sensor de temperatura para todo o percurso,10K X 2arroz

8、Dimensões externas: (80 de comprimento×36Largura×77Profundo)mm

10、Tamanho da broca：71(longo）×29(alto）milímetros

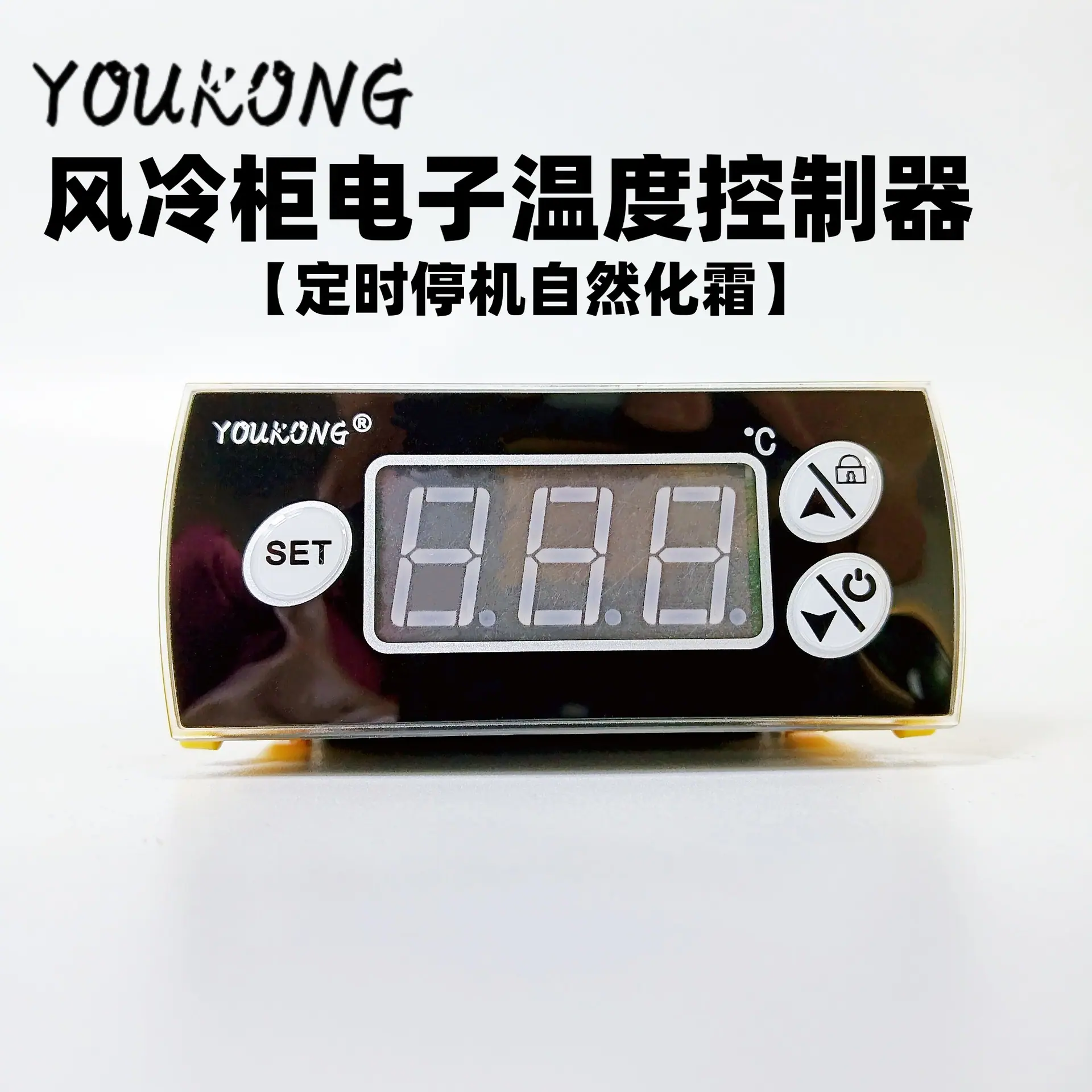

Diagrama do painel





1A tensão da fonte de alimentação deve ser consistente com a tensão marcada na máquina.,distribuído porO desvio da tensão em relação ao valor da tensão nominal não deve ser maior que±10％。



2、O sensor deve manter uma distância apropriada do cabo de alimentação,tente evitarContato ou aproximação.



3、Distinguir rigorosamente as interfaces para sensores, linhas de alimentação e relés de saída。

Introdução à Operação

Método de operação	Função
cachorro	Entre na interface de configuração do grau de controle
Imprensa6Segundo	Entrar na interface de configuração de parâmetros
Imprensa6Segundo	Entrar nas configurações de parâmetro da trava
Imprensa6Segundo	abrir/Desligar
Imprensa6Segundo	reiniciar



¨   Controlar as configurações de temperatura：clique uma vezControle de temperatura de exibição principal,de acordo comouMudança de temperatura de inatividade da chave, após seis segundosRetornar e salvar parâmetros。

¨   configurações de parâmetros：de acordo comApós seis segundos, entre no programa de configuração,Ao entrar no programa de configuração,Exibir F1 imediatamente,Pressão únicaouTeclas podem ser selecionadas para definir menus de parâmetros como F1- C3,Após entrar no menu, execute as operações de seleção de função。

¨   Bloqueio de parâmetros: pressão longaSeis segundos, exibe "LIGADO" ou "DESLIGADO".

¨   Modificar valores padrão de fábrica:Muito tempo depois de definir os parâmetrosde acordo comseis segundosEntre na interface de configuração de parâmetros, solte e depois pressione e segure SET por seis segundos, ele exibirá "COP" e armazenará a temperatura de controle modificada e os valores de configuração de parâmetros como os valores padrão de fábrica atuais.

¨   Restaurar configurações de fábrica: PressioneDuas chaves, exibindo "888", indicam a reinicialização de fábrica bem-sucedida, retornando automaticamente à interface de temperatura da biblioteca.

¨   Função Ligar/Desligar: Pressione e SegurePressione a tecla por seis segundos para a função de ligar/desligar. Quando a função de desligar é ativada, "- - -" é exibido, e o status de operação atual do relé é desconectado. Se ocorrer uma queda de energia enquanto estiver no estado de desligado, a função de proteção contra desligamento é acionada, e o sistema permanece no estado de operação desligado após a restauração da energia. Ao ligar, o display mostra a temperatura atual da sonda. Após as condições de operação do relé serem atendidas, a luz indicadora de operação do relé começa a piscar e depois funciona após um atraso.

¨   Luz indicadora de operação de carga: Durante o processo de refrigeração, a luz indicadora de refrigeração está acesa; no estado de temperatura constante, a luz indicadora de refrigeração está apagada; durante o processo de atraso, a luz indicadora pisca.

  Tabela de referência do programapegar

YK-1620Parâmetros do Menu
parâmetro	Função	Área predeterminada	Configurações de fábrica
F1	Limitar a temperatura mínima de ajuste	—45℃～Temperatura ajustável	0℃
F2	Limite a temperatura máxima de ajuste	Ajuste a temperatura para ~80℃	15℃
F3	Histerese de temperatura	1～15℃	4℃
F4	Atrasar hora de início	0～10 minutos	2minuto
F5	Calibração da sonda de temperatura ambiente	—15℃～15℃	-3℃
E1	Tempo de descongelamento	1-90minuto	6minuto
E2	Intervalo de descongelamento	0-24Hora	2Hora
C1	Valor de alarme de alta temperatura	C2Parâmetro～80℃	45℃
C2	Valor de alarme de baixa temperatura	—Parâmetros de -45℃～C1	-40℃
C3	Tempo de atraso do alarme	0～90 minutos	0minuto

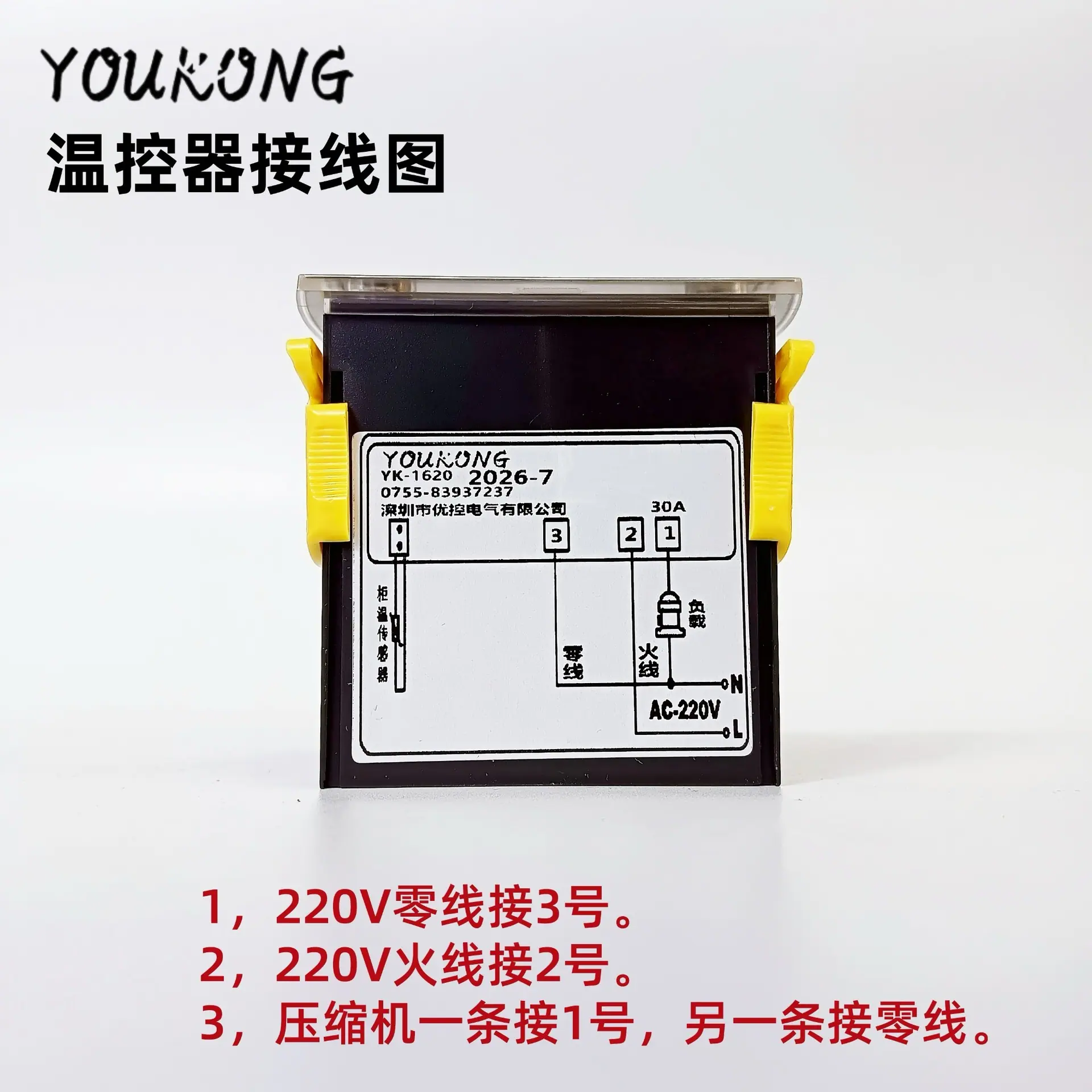

Diagrama de fiação



Descrição da função

você Refrigeração：Se um intervalo de temperatura for necessário2-6Grau. PressioneDEFINIRDefinir para temperatura de desligamento2Grau. ParâmetroF3A histerese é definida como4Toda vez,2+4=6。

você Função de Degelo: Quando o tempo definido atinge o intervalo de degelo de desligamento (E2), a função de degelo de desligamento é ativada e a operação atual do compressor é interrompida; após o degelo atingir o tempo de degelo (E1), o modo de degelo de desligamento é encerrado, o compressor é iniciado e entra no estado de funcionamento de refrigeração.

você Alarme de Alta Temperatura: Quando a temperatura da sonda exceder C1, exiba HHH e pisque;

você Alarme de Baixa Temperatura: Quando a temperatura da sonda estiver abaixo de C2, exiba LLL e pisque.

você Atraso do Alarme: Quando C3 não é 0 minutos, o alarme é atrasado de acordo com o valor de C3.

você Se a sonda de temperatura do armazém estiver em curto-circuito, exceder o limite de alta temperatura (maior que 80℃), estiver em circuito aberto ou cair abaixo do limite de baixa temperatura (menor que -45℃), exibirá "E1".
