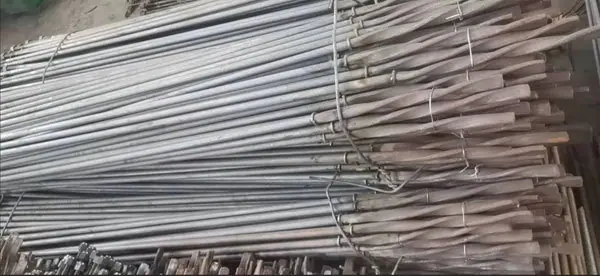

Haste de Ancoragem Torcida para Reforço e Suporte em Engenharia de Túneis de Mineração, Haste de Ancoragem Torcida de Alta Resistência à Tração

Composição da barra de ancoragem torcida

Vários fatores devem estar presentes para formar uma âncora de torção: ① Uma haste com maior resistência à tração do que a rocha e a massa do solo ② Uma extremidade da haste pode estar em contato próximo com a rocha e o solo para formar uma resistência ao atrito (ou ligação). âncora ③ A haste está localizada fora da rocha e do solo. A outra extremidade pode formar uma resistência radial à rocha e ao solo. Como um membro de tensão que penetra profundamente no solo, uma extremidade da âncora torcida é conectada à estrutura de engenharia e a outra extremidade penetra profundamente no solo. Toda a âncora é dividida em uma seção livre e uma seção ancorada. A seção livre Refere-se à transmissão da força de tração da cabeça da âncora para a área da âncora e tem como função aplicar protensão à âncora; a seção da âncora refere-se à área onde a pasta de cimento une os tendões protendidos à camada de solo, e sua função é aplicar protensão à âncora. O atrito de ligação com a camada de solo aumenta, aumentando o efeito de pressão da âncora, e transmite a tensão da seção livre para a profundidade do solo.

Construção de âncora torcida

Tirantes são uma estrutura de sistema de barras para reforçar maciços rochosos e de solo. Através da ação da força de tração longitudinal no corpo do tirante, supera-se a desvantagem de que a resistência à tração dos maciços rochosos e de solo é muito inferior à sua resistência à compressão. Superficialmente, restringe o destacamento do maciço rochoso e de solo do corpo original. Macroscopicamente, aumenta a coesão do maciço rochoso e de solo. Do ponto de vista mecânico, melhora principalmente a coesão C e o ângulo de atrito interno φ do maciço rochoso circundante. Em essência, o tirante está localizado dentro do maciço rochoso e de solo e forma um novo corpo composto com o maciço rochoso e de solo. O tirante neste corpo composto resolve a desvantagem da baixa resistência à tração do maciço rochoso circundante. Assim, a capacidade de suporte do próprio maciço rochoso e de solo é fortalecida.

A âncora torcida é o componente mais básico do suporte de túneis nas minas subterrâneas contemporâneas. Ele une as rochas circundantes do túnel para que a própria rocha circundante se sustente. As âncoras não são utilizadas apenas em minas, mas também em tecnologia de engenharia para reforço ativo de taludes, túneis, barragens, etc.
