Tê à Prova de Explosão para Mineração Bhd2-25/660 (380)-Caixa de Junção de Cabo de Baixa Tensão à Prova de Explosão para Mineração 3T/4T
Variantes

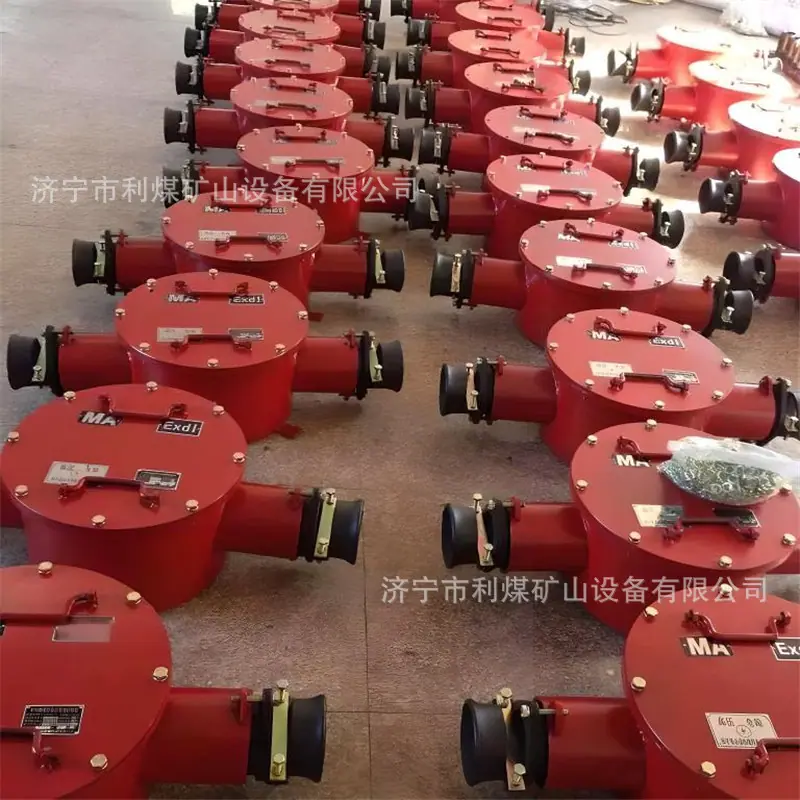

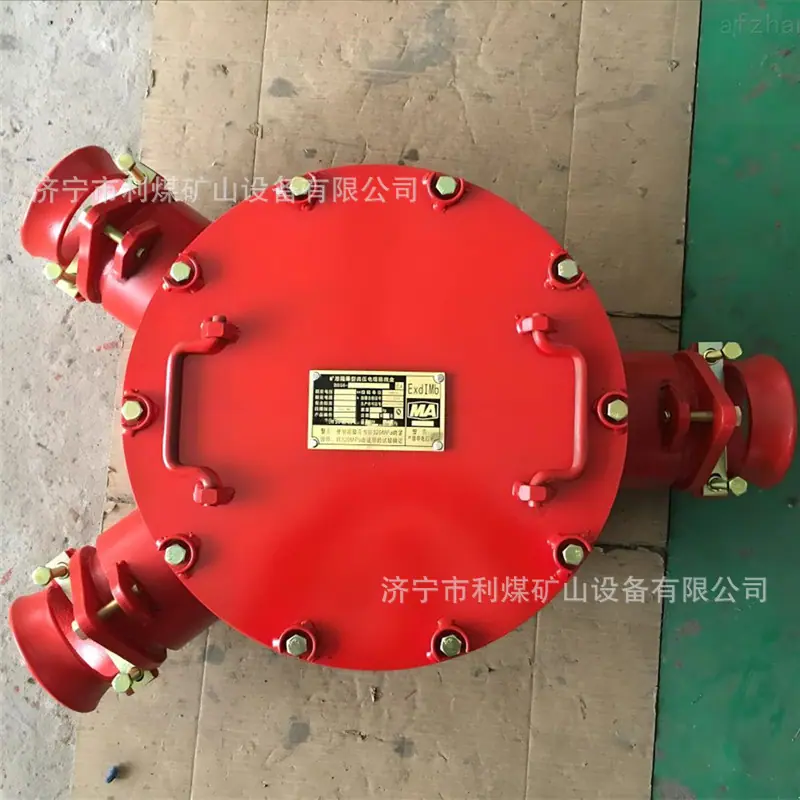

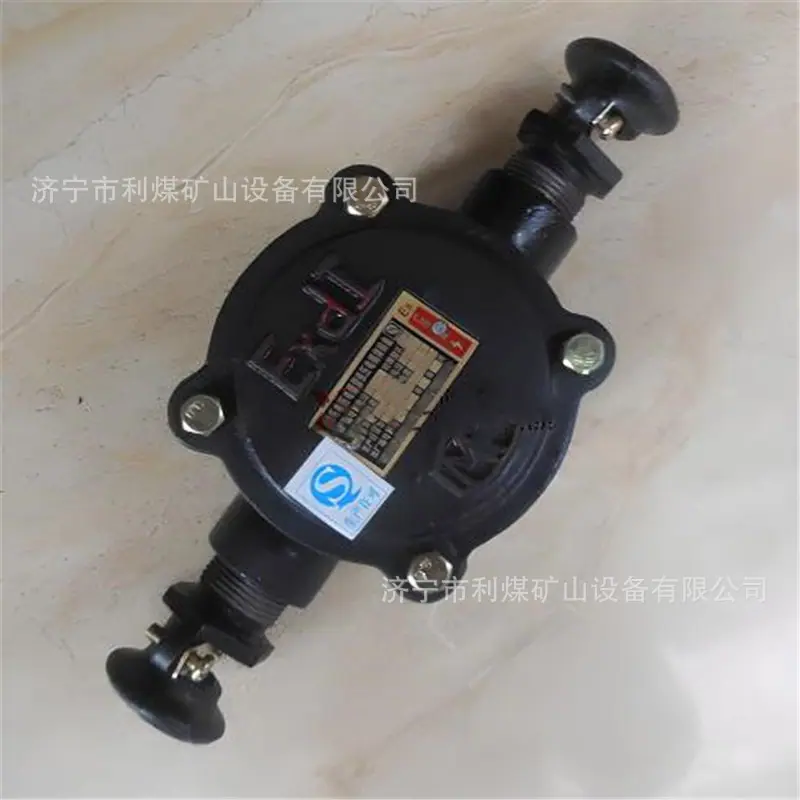

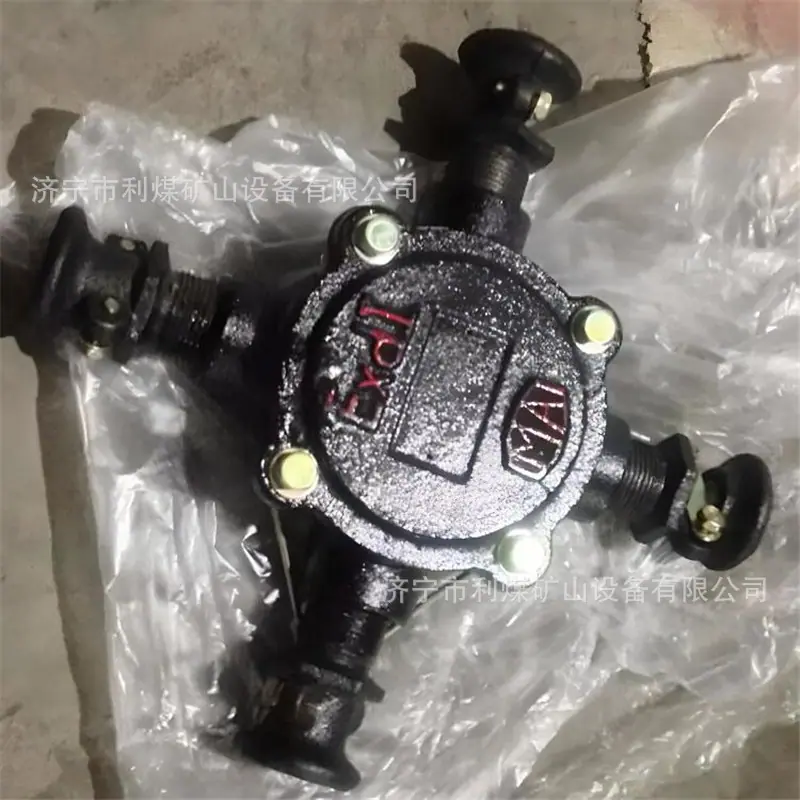

Caixa de junção à prova de explosão para mineração é um produto de ferro fundido com múltiplos dispositivos de entrada, que atende à seleção de variedades de produtos em minas de carvão subterrâneas. Possui as características de uso confiável, conveniência, alta resistência, bom desempenho de isolamento, volume pequeno e peso leve.
●Ambiente de uso da caixa de junção de cabo de baixa tensão à prova de chamas para mineração da série BHD:
1. Altitude: <2000m;
2. Temperatura ambiente: -5℃~40℃;
3. Umidade relativa do ar: ≤95% (+25℃);
4. Pressão atmosférica: 86 kPa ~ 106 kPa;
5. Em minas com misturas de gases explosivos (metano);
6. Em local sem tremores e vibrações de impacto significativos;
7. Em ambiente sem gases e vapores que danifiquem o isolamento metálico;
8. Em local onde não sejam imersos pingos de água e outros líquidos;
9. Categoria de instalação: Nível III;
10. Nível de poluição: Nível 3.
●Principais parâmetros técnicos:
|
modelo |
Corrente nominal (A) |
Tensão nominal (V) |
Número de passagem do cabo |
Diâmetro externo máximo do cabo ф (mm) |
Dimensões totais (mm) |
|
|
Suporte principal |
Galhos |
|||||
|
BHD2-20/127-6T |
20 |
127 |
2 |
4 |
f20, f10 |
300×200×100 |
|
BHD2-25/127-2T |
25 |
380 |
2 |
0 |
ф22 |
240×120×80 |
|
BHD2-25/127-3T |
3 |
240×180×80 |
||||
|
BHD2-25/127-4T |
4 |
240×240×80 |
||||
|
BHD2-40/380(660)-2T |
40 |
660 |
2 |
ф24 |
270×140×110 |
|
|
BHD2-40/380(660)-3T |
3 |
270×200×110 |
||||
|
BHD2-40/380(660)-4T |
4 |
270×270×110 |
||||
|
BHD2-100/380(660)-2T |
100 |
2 |
ф37 |
360×250×145 |
||
|
BHD2-100/380(660)-3T |
3 |
|||||
|
BHD2-100/380(660)-4T |
4 |
|||||
|
BHD2-200/660-2T |
200 |
2 |
ф51, ф37 |
500×250×180 |
||
|
BHD2-200/660-3T |
1 |
500×340×180 |
||||
|
BHD2-200/660-4T |
2 |
|||||
|
BHD2-400/1140-2T |
400 |
1140 |
0 |
ф78 |
610×230×200 |
|
|
BHD2-400/1140-3T |
3 |
610×420×200 |
||||
|
BHD2-400/1140-4T |
4 |
610×610×200 |
||||
