Suporte a Sistema de Suprimento de Oxigênio para Abrigo Personalizado, Estrutura Simples de Dispositivo de Suprimento de Oxigênio para Sistema de Ar Comprimido de Mina

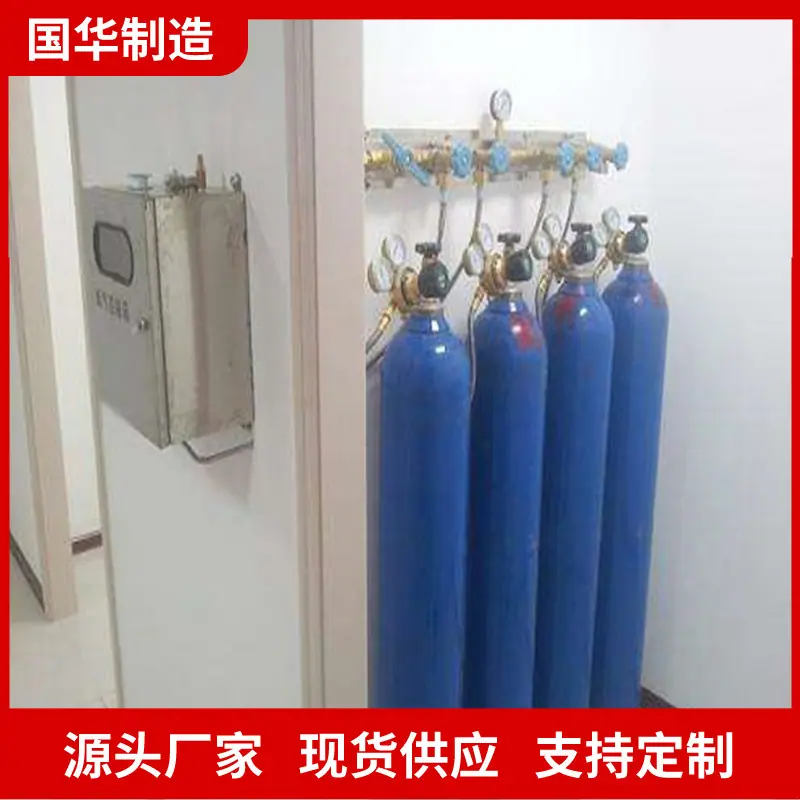

O interior da câmara de refúgio deve ser equipado com um dispositivo de fornecimento de oxigênio para fornecer oxigênio ao pessoal que busca refúgio, garantindo que eles possam manter a respiração normal. O dispositivo de fornecimento de oxigênio deve atender:

(1) Pessoas buscando refúgio podem respirar oxigênio puro na sala de sobrevivência do abrigo, com uma concentração de oxigênio de 18,5%~23%;

(2) A quantidade de fornecimento de oxigênio e a concentração de oxigênio devem atender às características fisiológicas respiratórias do corpo humano;

(3) O tempo de fornecimento de oxigênio deve atender ao tempo de sobrevivência de não menos que 96 horas para o número nominal de pessoas;

(4) O dispositivo de fornecimento de oxigênio não é afetado pelo ambiente em condições especiais na mina, garantindo o fornecimento de oxigênio oportuno e confiável sem quaisquer riscos à segurança.

(I) Sistema de fornecimento de ar comprimido e oxigênio

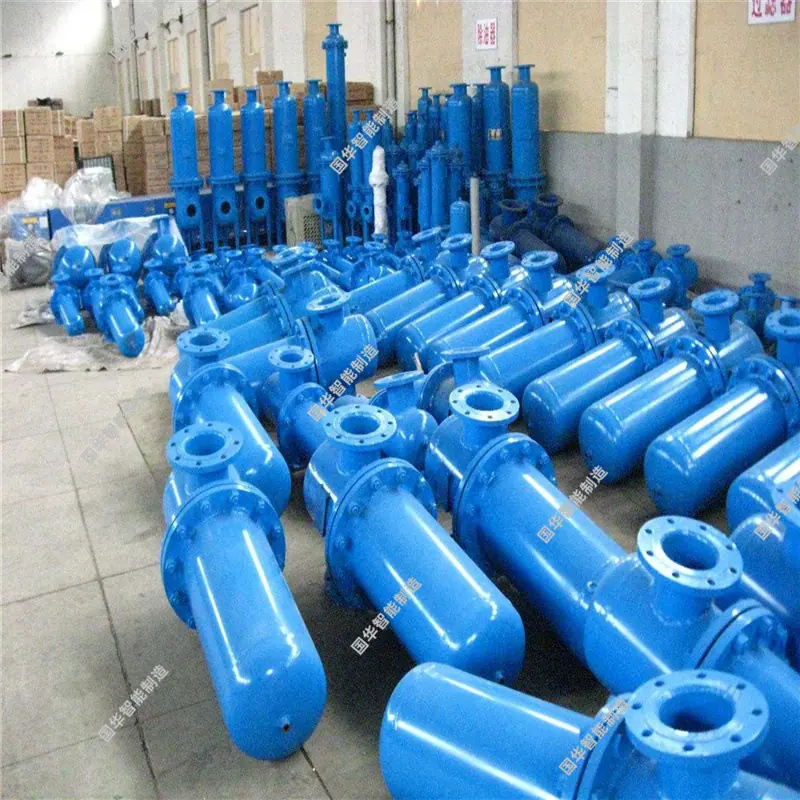

O dispositivo de fornecimento de ar para o sistema de ar comprimido utiliza a tubulação de ar comprimido pré-embutida na câmara como fonte de ar. Após passar por válvulas, ele primeiro entra em um filtro trifásico para água, poeira e óleo instalado em uma cabine de transição. Em seguida, passa por um redutor de pressão pré-definido, silenciador e tubulação para entrar na saída de gás, que é então transferida para as máscaras de respiração nas mãos de cada pessoa, fornecendo ar respirável para as pessoas que buscam refúgio na câmara de refúgio.

Os principais parâmetros técnicos:

Fornecimento de ar por pessoa ≥ 0,3 m³/min;

Concentração de oxigênio no abrigo: 18,5～23,0%;

Pressão de entrada do regulador ≥0,8 MPa, pressão de saída 0～0,6 MPa (ajustável), vazão de saída não inferior a 36m³/min.
