Introdução do sistema de fornecimento de oxigênio por ar comprimido
Como um dos principais sistemas da câmara de refúgio, o sistema de suprimento de oxigênio por ar comprimido é composto principalmente por um sistema de suprimento de oxigênio de três níveis, consistindo em tubulação de ar comprimido, suprimento de oxigênio por cilindro de oxigênio autônomo e um sistema de auto-resgate de oxigênio comprimido isolado para atender às necessidades respiratórias das pessoas na câmara e manter a vida.

O sistema de fornecimento de oxigênio de ar comprimido da câmara de refúgio pode ser subdividido em respiradores de oxigênio de mineração, terminais de oxigênio de câmara de refúgio, dispositivos de auto-resgate de ar comprimido, auto-resgatadores de ar comprimido, respiradores de oxigênio de pressão positiva, extintores de incêndio, cilindros de oxigênio, fornecimento de água de ar comprimido de mineração dispositivos de auto-resgate, reanimadores automáticos, respiradores de emergência, etc. O sistema de fornecimento de oxigênio pode controlar o fornecimento de oxigênio ao barco salva-vidas, ou seja, através da configuração da caixa de fornecimento de oxigênio, ajustar o fornecimento de oxigênio na cabine, de modo que o oxigênio O cilindro fornece oxigênio ao barco salva-vidas de acordo com a pressão e o fluxo definidos e ajusta manualmente o fluxo de oxigênio através da caixa de fornecimento de oxigênio na cabine de sobrevivência.

Requisitos técnicos para sistema de fornecimento de oxigênio de ar comprimido

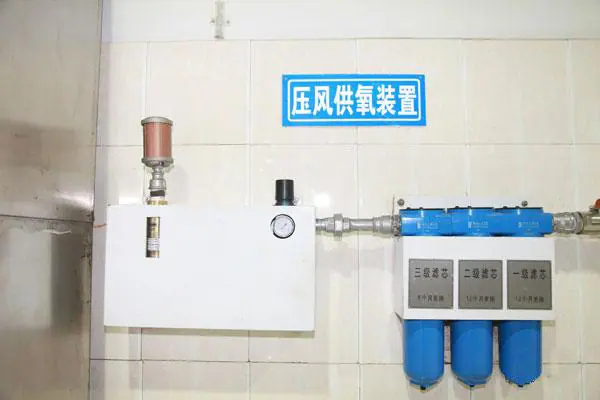

O dispositivo de fornecimento de oxigênio do sistema de ar comprimido usa a tubulação de ar comprimido pré-enterrada na frente da câmara como fonte de ar. Depois de passar pela válvula, ele entra no filtro de três estágios de água, poeira e óleo instalado na cabine de transição e depois passa pelo redutor de pressão pré-ajustado. O gasoduto entra na saída do gás e depois é transferido para a máscara respiratória que está nas mãos de todos, proporcionando um ar mais fresco e confortável para as pessoas que se abrigam no abrigo.

1. O dispositivo de fornecimento de oxigênio do sistema de ar comprimido usa ar comprimido terrestre como fonte de gás através da tubulação (sistema de ar comprimido terrestre). Depois de passar pela válvula, ele entra no filtro de três estágios de água, poeira e óleo definido na câmara de transição e entra na porta de saída de gás através do redutor de pressão predefinido, medidor de vazão flutuante e tubulação.

2. O suprimento de oxigênio de ar comprimido adota filtragem CAT de três estágios de alto fluxo, e a tubulação adota acessórios para tubos DN35 e dispositivo de controle de redução de pressão.

3. O suprimento médio de ar por pessoa é ≥0,3m3/min e o ruído contínuo é ≤70dB.

4. A concentração de oxigênio atinge 18,5 ~ 23,0%.

5. A pressão de entrada do redutor de pressão é ≥15MPa, a pressão de saída é 0,1-0,3MPa (ajustável) e a vazão de saída não é inferior a 20m3/min.

6. O medidor de vazão flutuante tem uma faixa de 0-8m3/min e um valor de graduação de 0,3m3/min.

7. A garrafa de oxigênio de 40L do sistema de fornecimento de oxigênio comprimido de alta pressão deve ser preenchida até a capacidade máxima quando entregue.

Breve descrição do sistema de fornecimento de oxigênio de ar comprimido
1. Existem vários dispositivos de comutação de gás instalados na câmara, e o suprimento de gás deve ser principalmente ar comprimido;

2. Quando não houver ar comprimido, mude imediatamente a posição do oxigênio para as pessoas respirarem;

3. Quando não há oxigênio, um ventilador manual é usado para iniciar o dispositivo operacional da fonte de ar para fornecer oxigênio para as pessoas respirarem;

4. O espaço na câmara é relativamente grande, e o oxigênio comprimido no ambiente é de 0,5 L/pessoa min, o que não pode atender aos requisitos de respiração dos humanos. O requisito só pode ser atendido usando uma máscara na boca para respirar. Portanto, um dispositivo de auto-resgate de ar comprimido de mina com uma máscara respiratória deve ser equipado para atender aos requisitos.

Se houver muitas pessoas se abrigando na caverna e o dispositivo de auto-resgate de ar comprimido não for suficiente, o suprimento de oxigênio de emergência pode ser aberto para as pessoas respirarem. O método para determinar o número de cilindros de oxigênio é o seguinte: o número de pessoas na caverna é determinado de acordo com o número de pessoas, a taxa de fluxo de suprimento de oxigênio autoprovido é de 0,5 L/pessoa min, o número de pessoas se abrigando é 10, o fator de segurança é 1,2 e o tempo de abrigo é 96h. O volume de oxigênio necessário é: 0,5*10*96*60*1,2=41472L. O cilindro de oxigênio com uma pressão de trabalho de 15 MPa e um volume de 60 L é selecionado como a fonte de suprimento de oxigênio. O volume de oxigênio disponível em cada cilindro de oxigênio é 60*149=1*v=8940, então o número necessário de cilindros de oxigênio é 41472/8940=5, então 10 pessoas precisam de 5 cilindros de oxigênio de 60L para manter 96h.
