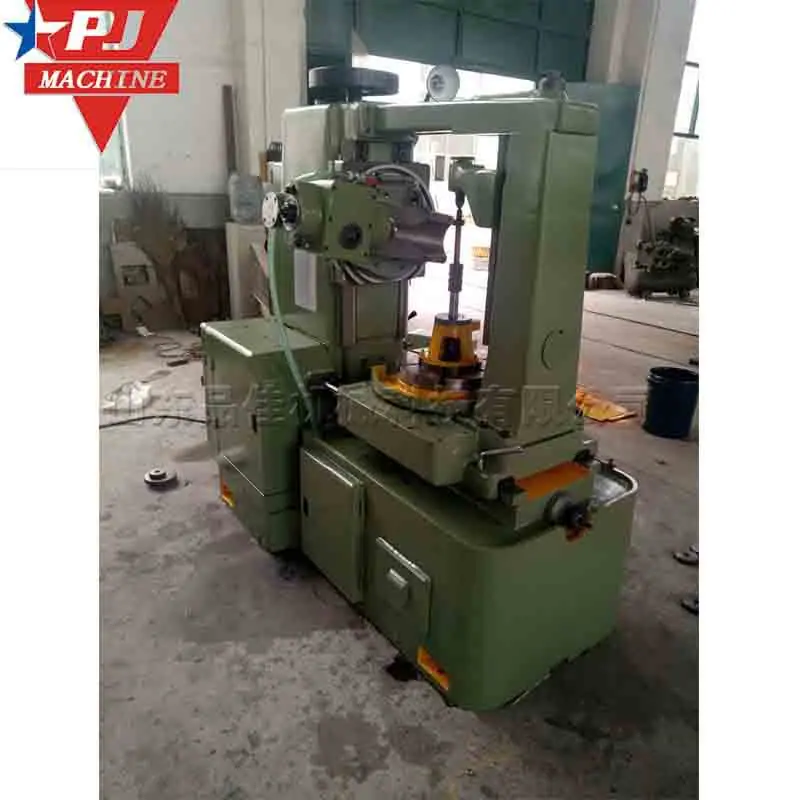

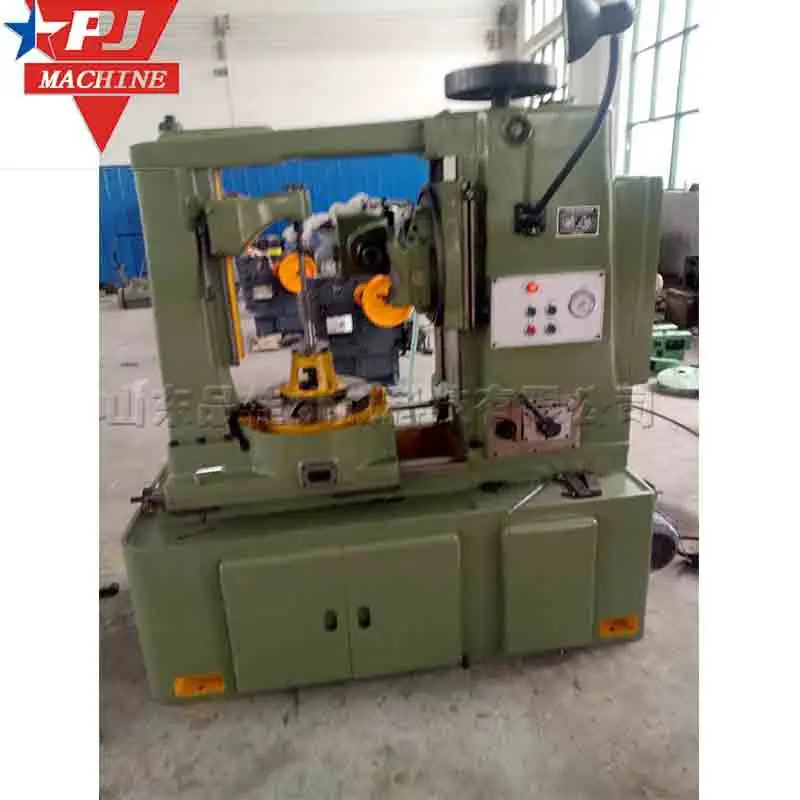

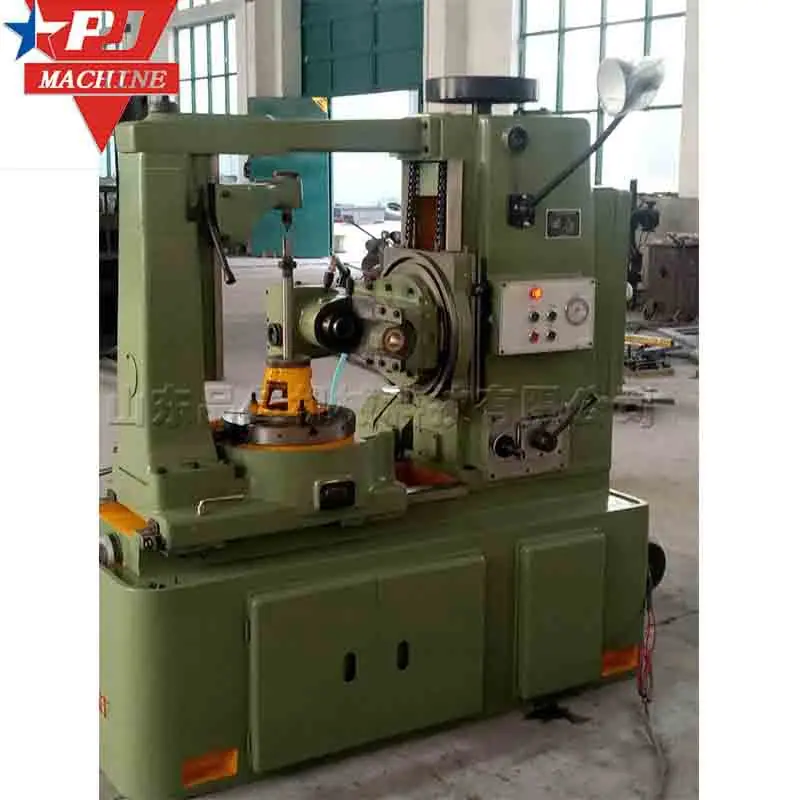

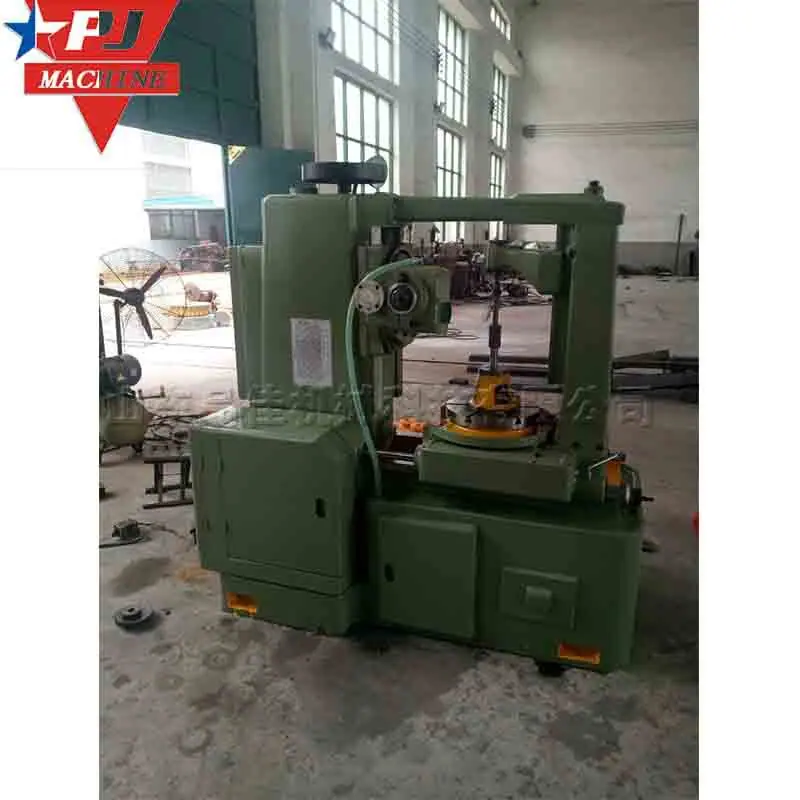

Equipamento de Laminação de Engrenagens de Grau Industrial CNC Máquina Hidráulica de Conformação de Engrenagens com Rosca de Forma Especial Equipamento de Processamento de Engrenagens Metálicas

itemolho

ginsengnúmero

Diâmetro máximo de processamento:

500mm

Módulo máximo de processamento:

aço5[Ferro 6]mm

Ângulo máximo de hélice de processamento:

±45°

Diâmetro máximo da ferramenta instalada:

120 mm

Conicidade do fuso da ferramenta:

coneNão 4

Diâmetro da mesa:

510mm

Abertura da bancada:

60mm

Conicidade do fuso da peça de trabalho:

coneNão 4

Distância do eixo do fuso da ferramenta à mesa de trabalho:

máx 320mm mín 25mm

Distância do eixo do fuso da ferramenta ao eixo de rotação da mesa de trabalho:

máx 330mm mín 30mm

Distância da extremidade inferior do furo do rolamento do suporte externo até a mesa de trabalho:

máx 630mm mín 380mm

Estágios de alimentação radial e axial:

Intenso

Faixa de avanço axial:

0,5~4mm/r (mesa de trabalho)

bancada de trabalhoVelocidade máxima:

10r/minuto [8r/minuto]

Movimento rápido axialVelocidade máxima:

500 mm/min

Movimento rápido radialVelocidade máxima:

600 mm/minuto

Velocidade do medidor de potência do motor principal:

3 kW 1440 rpm

Torque e velocidade do motor axial e radial:

27 N.m；3000r/min

Potência e velocidade do motor de movimento axial da placa:

XLED0.09-00-1/841; 0,09KE; 1400 r/min

Potência e velocidade do motor de resfriamento:

90 kW; 1400 rpm

Peso líquido da máquina:

2300kg

Dimensões da máquina-ferramenta (comprimentox largura x altura):

2640x1970x2160
