Retificadora de Perfil de Trilho a Diesel, Estável e Conveniente, Retificadora de Perfil de Trilho a Diesel Fmg-4.8

Introdução do produto da retificadora de trilho de perfil de combustão interna:

A retificadora de trilho de perfil FMG-4.4Ⅱ é uma pequena máquina usada para perfilar a cabeça do trilho após soldagem de trilhos e reparo de soldagem de danos em trilhos. Esta máquina é adequada para retificar vários tipos de trilhos de 43-75kg/m na soldagem de base ou no local e reparo de soldagem de cabeçote de trilho. Com dispositivos auxiliares, ele também pode realizar retificação plana longa e retificação por desgaste ondulado. É também uma máquina ideal para colocar linhas contínuas ultralongas, reparar trilhos quebrados e liberar tensões. Esta máquina possui um design razoável, estrutura compacta, operação flexível e fácil acesso. Utiliza motores a gasolina importados, tem baixo índice de falhas, desempenho confiável, é mais adequado para operações de campo e possui desempenho técnico avançado. Após a retificação do perfil, os trilhos não são apenas lisos, mas também podem restaurar o perfil original da cabeça do trilho, tornando o trem mais estável e seguro.

Estrutura do produto da retificadora de trilho de perfil de combustão interna:

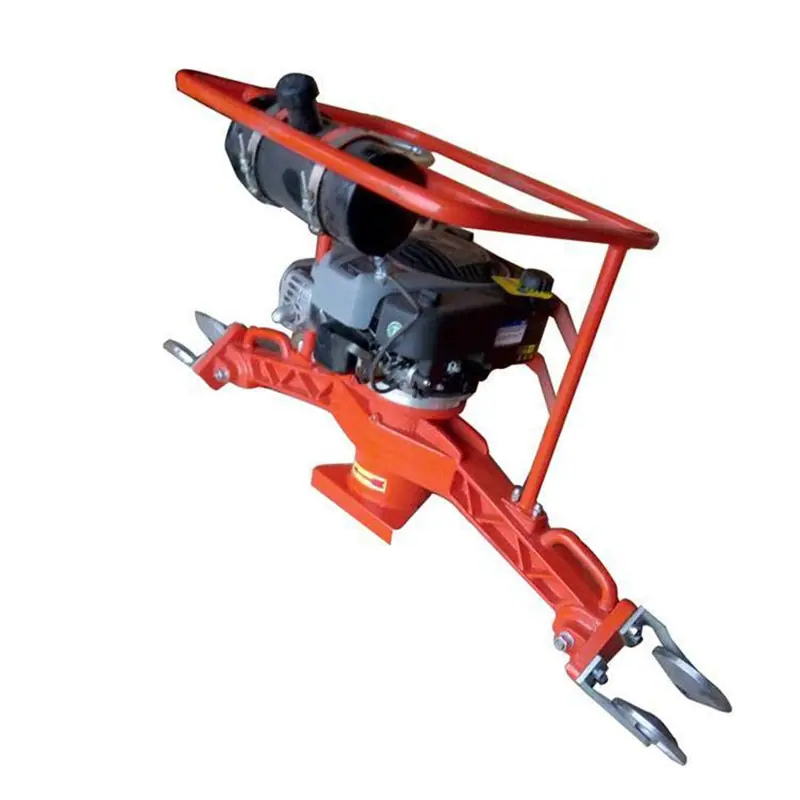

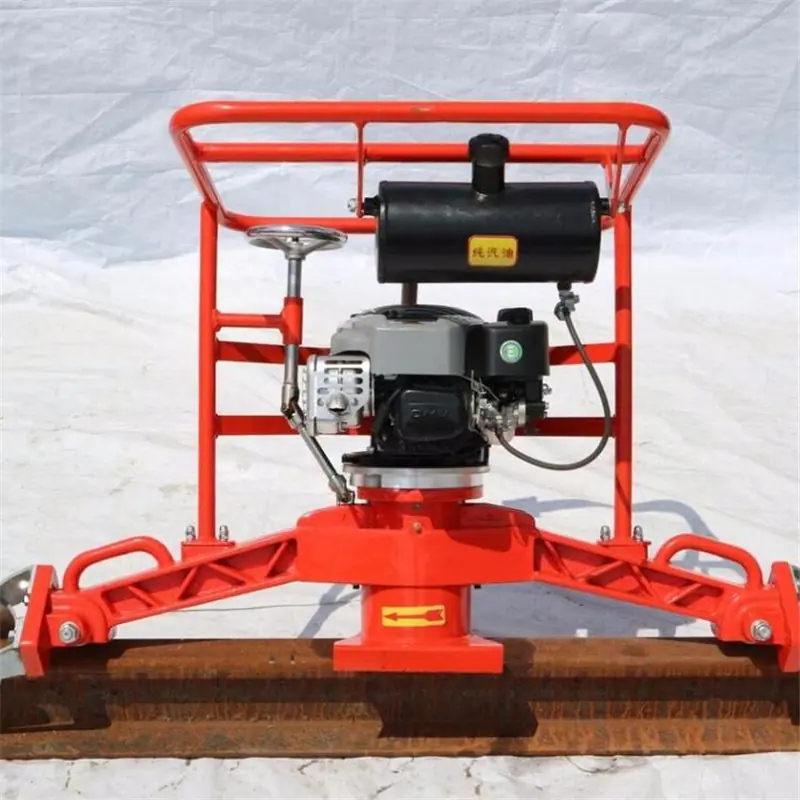

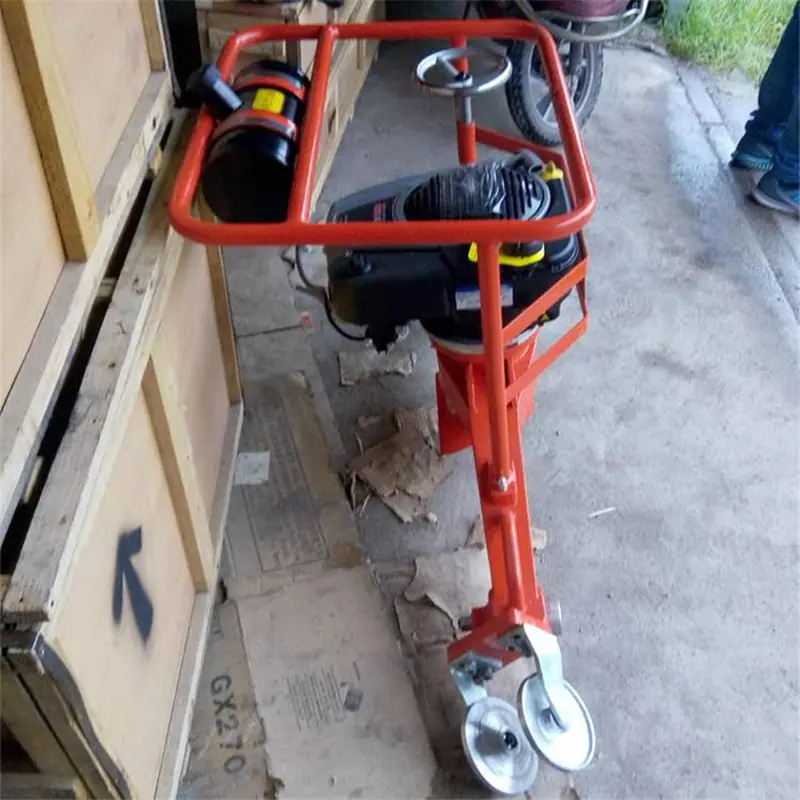

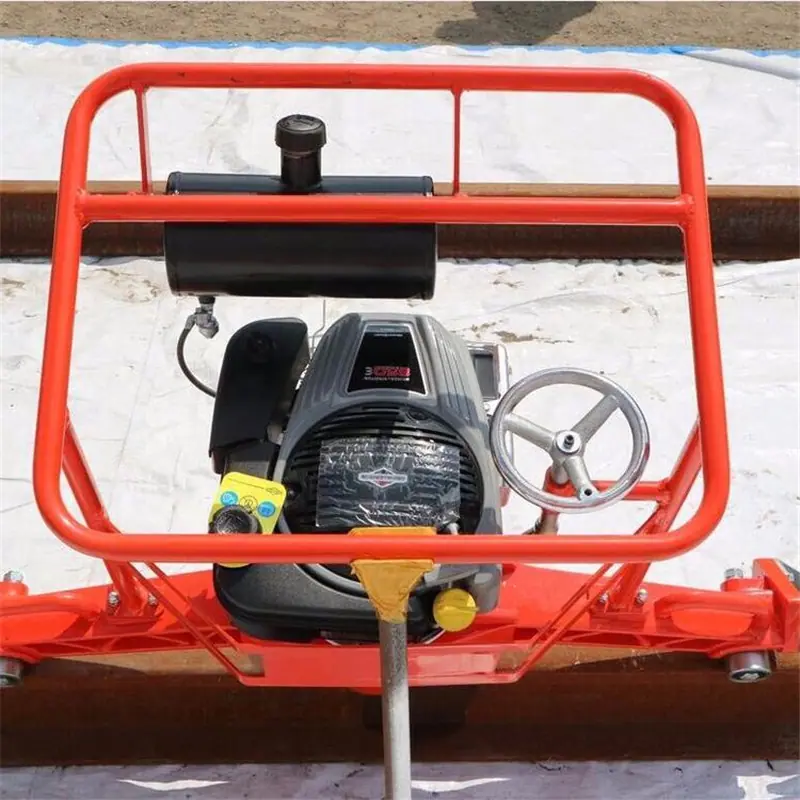

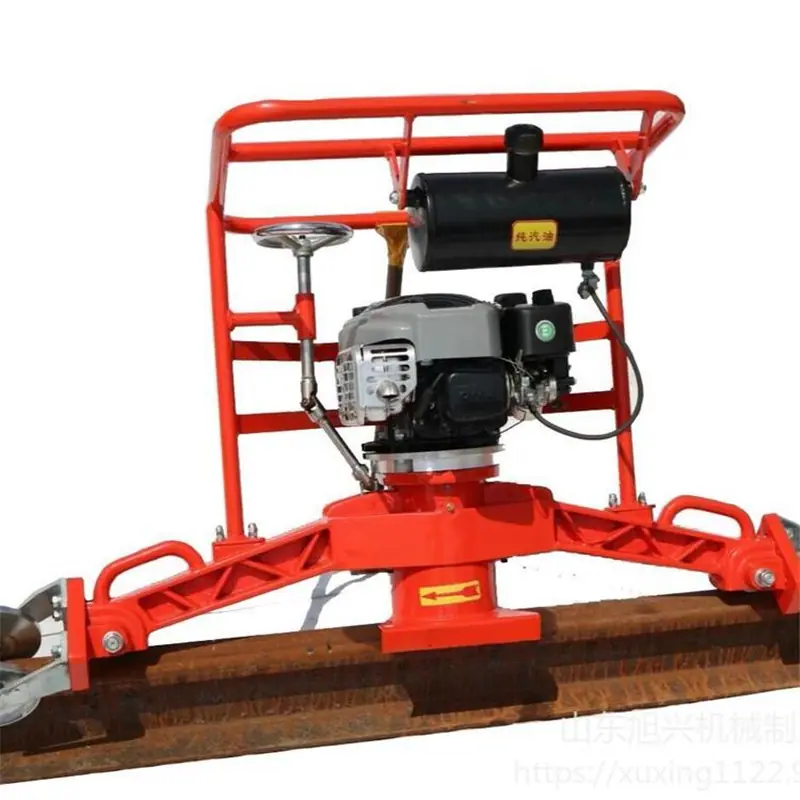

A retificadora de trilho de perfil FMG-4.4Ⅱ é composta principalmente por uma estrutura, rodas guia, rolos horizontais (rodas de perfil), um motor (ou motor elétrico), um mecanismo de alimentação, uma cabeça de retificação e uma alça de operação.

Princípio de funcionamento da retificadora de trilho de perfil de combustão interna:

Durante a operação de retificação, o motor a gasolina ou elétrico é usado como energia para acionar a rotação do eixo de transmissão, e a cabeça de retificação é acionada para girar através do dispositivo de transmissão. Durante a retificação, o volante de alimentação da cabeça de retificação é girado para ajustar a quantidade de alimentação da cabeça de retificação e a alça é operada para empurrar a retificadora para se mover longitudinalmente no trilho para retificar a banda de rodagem do trilho. Ao mesmo tempo, a estrutura é girada dentro de um ângulo de 90° para retificar o filete da cabeça do trilho e a borda de trabalho do trilho. O rolo horizontal e a roda guia trabalham juntos para completar a operação de retificação do contorno da cabeça do trilho.

Parâmetros do produto da retificadora de trilho de perfil de combustão interna:

1. Tipo de potência: Motor a gasolina 5,2 kw (importado)

2. Velocidade máxima da cabeça de moagem: 4000 r/min

3. Especificações e modelos do rebolo: Φ150×Φ55×70

4. Curso do rebolo: 60 mm

5. Ângulo de inclinação do rebolo: 0 ~ 90 °

6. Quantidade de alimentação por volta do volante de alimentação: 1,35 mm

7. Peso da máquina: 62kg

8. Dimensões totais: 1500 mm × 630 mm × 760 mm
