1.7 Dimensões
a) Dimensões gerais: comprimento: 7560±10mm; largura: φ460±5mm; altura: 562±10mm;
b) Peso: 110±1Kg.
2 Composição do sistema e princípio de funcionamento

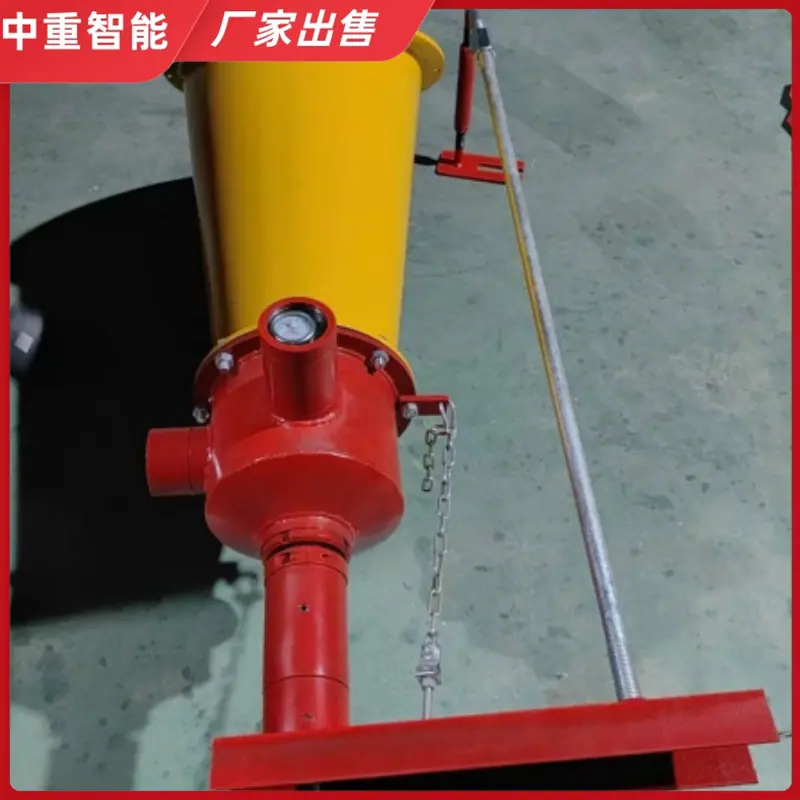

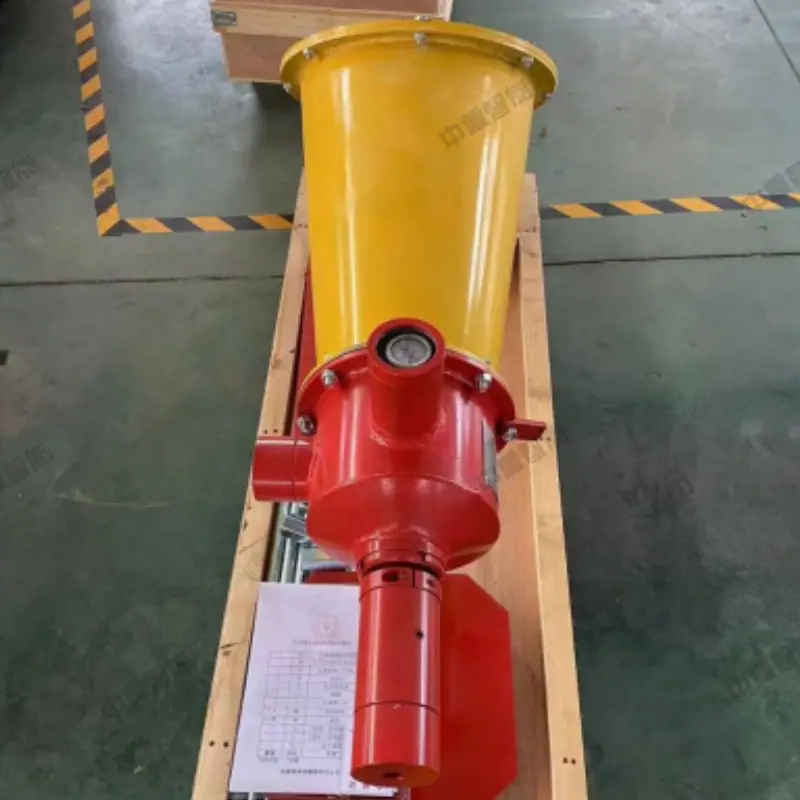

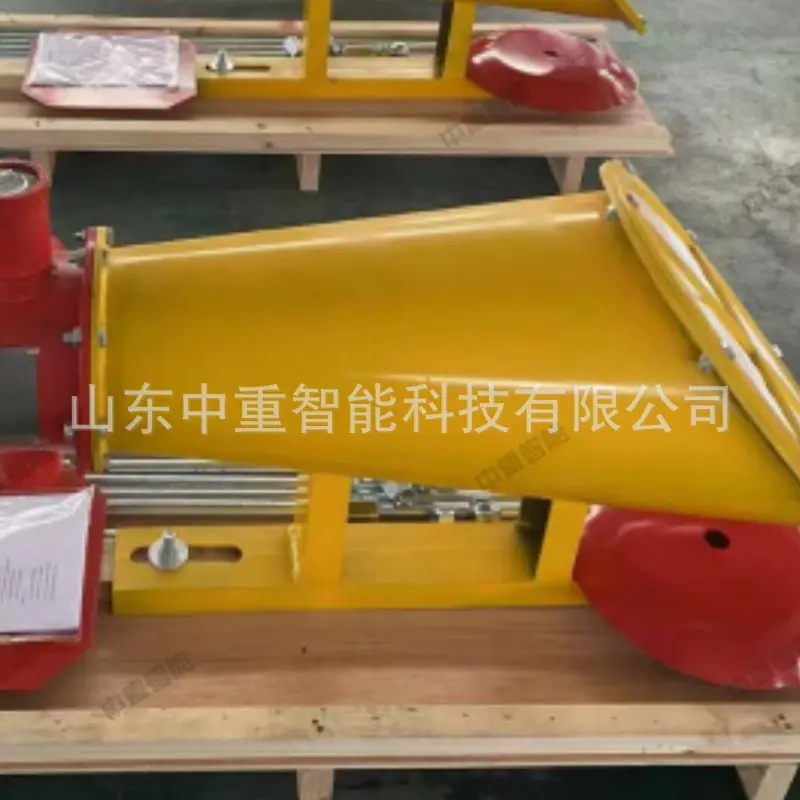

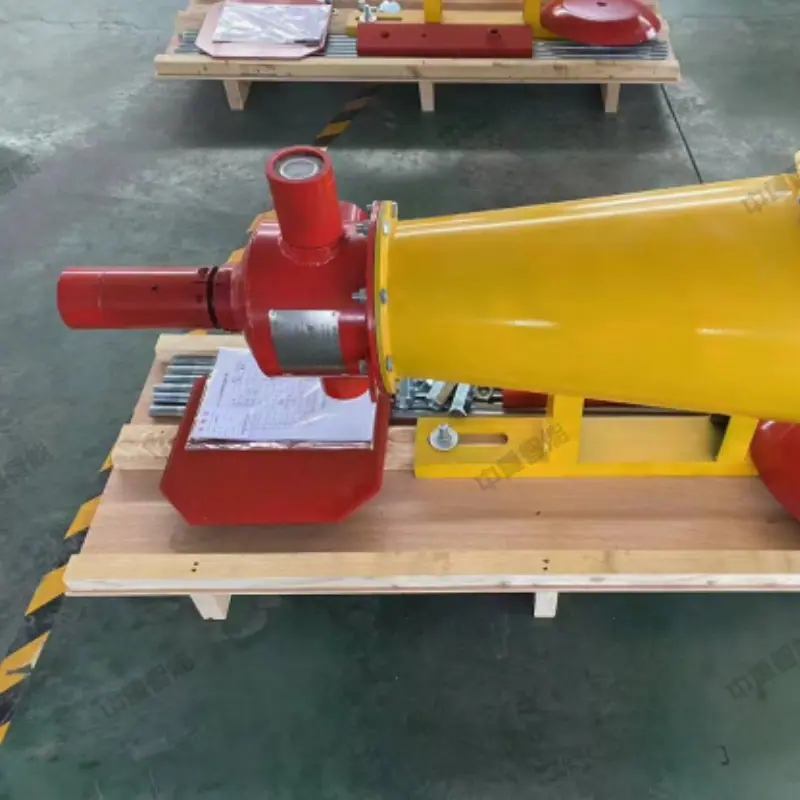

O dispositivo consiste em: o corpo principal do dispositivo, a placa receptora de ondas de choque e a parte suspensa.
Parte principal do dispositivo: componente que armazena e pulveriza rapidamente o agente anti-inflamatório.
Receptor de ondas de choque: Um componente usado para receber ondas de choque de explosão e transferir o impacto da onda de choque para o corpo principal do dispositivo, incluindo uma placa receptora de ondas de choque quadrada, uma placa receptora de ondas de choque circular, uma junta e uma haste de pressão.
Dispositivo de suspensão: Também dividido em partes de suspensão esquerda e direita, usado para fixar firmemente o dispositivo ao teto da via.
Princípio de funcionamento: O dispositivo automático à prova de explosão subterrâneo é fixado no topo do túnel por conexão de ancoragem, e o layout e a quantidade de instalação do dispositivo são selecionados de acordo com as condições do túnel. O receptor de onda de choque fica voltado para a direção da onda de choque e da propagação da chama geradas pela explosão. A onda de choque atinge o receptor de onda de choque antes da chama e ativa o dispositivo de acionamento, e o meio à prova de explosão é pulverizado para formar uma área de prova de explosão de névoa de alta eficiência. O meio à prova de explosão de névoa pode permanecer suspenso por tempo suficiente para aguardar a chegada da chama e extingui-la, prevenindo assim a propagação da explosão.
3 Instalação e Uso
3.1 Princípios básicos
O local selecionado para instalação é onde podem ocorrer explosões de gás ou poeira de carvão no subsolo.
1. Princípios gerais:
1) O dispositivo automático à prova de explosão em minas de carvão deve ser instalado abaixo do teto do túnel, com o receptor de ondas de choque voltado para a direção da onda de choque e da propagação da chama.
2) Dispositivos automáticos à prova de explosão em minas subterrâneas de carvão devem ser instalados em todo o túnel a ser protegido, com um intervalo não superior a 300 metros, e o primeiro e o último dispositivos devem ser instalados a uma distância não inferior a 30 metros do túnel ao qual estão conectados.
3) Quando a direção da onda de choque da explosão e da difusão da chama for incerta, é necessário instalar pares de dispositivos automáticos à prova de explosão em minas subterrâneas de carvão em direções opostas, com distância não superior a 300 metros; ou instalar dispositivos automáticos à prova de explosão na mesma direção, com intervalo não superior a 150 metros.
4) Para garantir o desempenho à prova de explosão, o projeto de engenharia do dispositivo à prova de explosão deve considerar totalmente a forma e o tamanho da seção do túnel, o equivalente à explosão e a localização do ponto de explosão para determinar o número e a localização da explosão. dispositivo de prova.
5) Quando o dispositivo automático à prova de explosão subterrâneo é instalado no túnel de escavação, à medida que a operação de escavação avança, o esquema de instalação do dispositivo automático à prova de explosão subterrâneo da mina de carvão é selecionado de acordo com o comprimento do túnel de escavação. A posição de instalação do dispositivo à prova de explosão deve se mover com a face de trabalho de mineração.
