Introducción del producto del amplificador peatonal de pozo inclinado de mina:

El elevador peatonal para pendientes en minas es un nuevo tipo de equipo auxiliar para el transporte de personas en pendientes ascendentes. El Reglamento de Seguridad en Minas de Carbón estipula que se deben instalar dispositivos mecánicos de desplazamiento de personas en túneles inclinados con una profundidad vertical superior a 50 m. Sin embargo, en túneles inclinados con una profundidad vertical superior a 50 m, una pendiente pronunciada y poca gente, si se equipan con vehículos tripulados o "monos" (vehículos de apoyo), la inversión es elevada, el coste de mantenimiento es elevado y no resulta rentable. El uso de dispositivos de asistencia peatonal puede reducir significativamente el esfuerzo físico del personal que camina, requiere una inversión baja, es fácil de operar y mantener, ocupa poco espacio en el carril y puede instalarse en un lateral del mismo.

Usos principales y ámbito de utilización del elevador peatonal de pozo inclinado de mina:

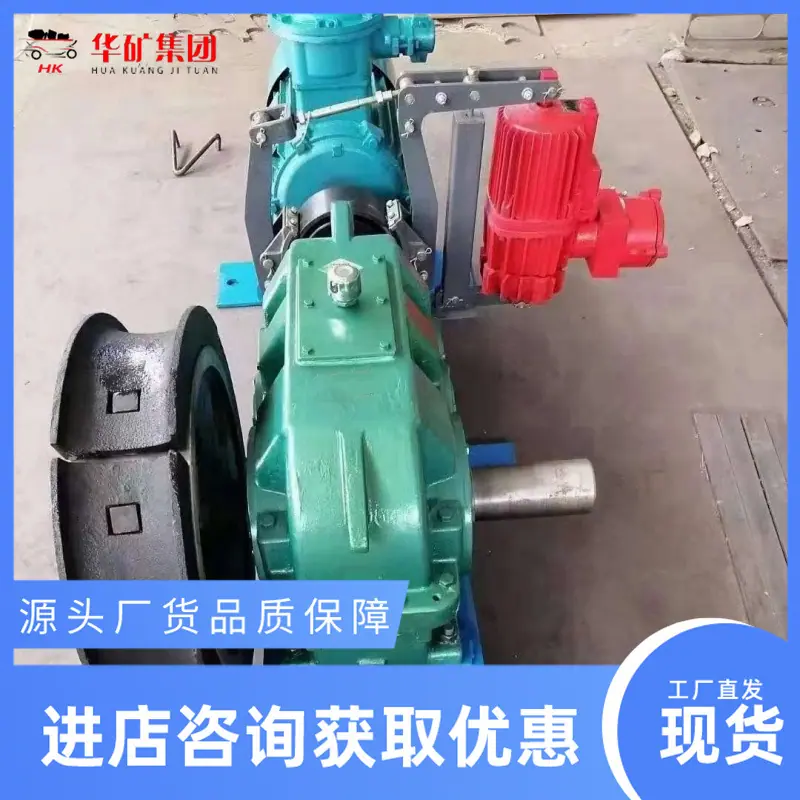

Los andadores de pozo inclinado se utilizan principalmente en pendientes pronunciadas (5° a 40°), largas distancias (generalmente inferiores a 1000 m) y en condiciones físicas como vías subterráneas de minas de carbón con pendientes ascendentes y descendentes, áreas mineras con pendientes ascendentes y descendentes, y pozos inclinados oscuros. Estos andadores consumen mucha energía. Componentes del sistema: cabrestante de cable infinito, cable de acero, dispositivo tensor, tren de ruedas, asa de desplazamiento, etc. Voltaje: 380/660 V, 660/1140 V, y el equipo eléctrico de apoyo cumple con las normas de seguridad de las minas de carbón. Opcional según las necesidades del usuario: a. Dispositivo de parada de emergencia completo, b. Alarma sonora y visual, c. Sistema de control de funcionamiento automático.

Parámetros técnicos del elevador peatonal de pozo inclinado de mina:

1. Tipo de instalación del cabezal de la máquina: tipo colgante.

2. Tipo de pinza y mango: fijo.

3. Diámetro de la rueda motriz (incluido el revestimiento de la rueda): Φ0,84 m.

4. Diámetro de la rueda trasera (incluido el revestimiento de la rueda): Φ0,84 m.

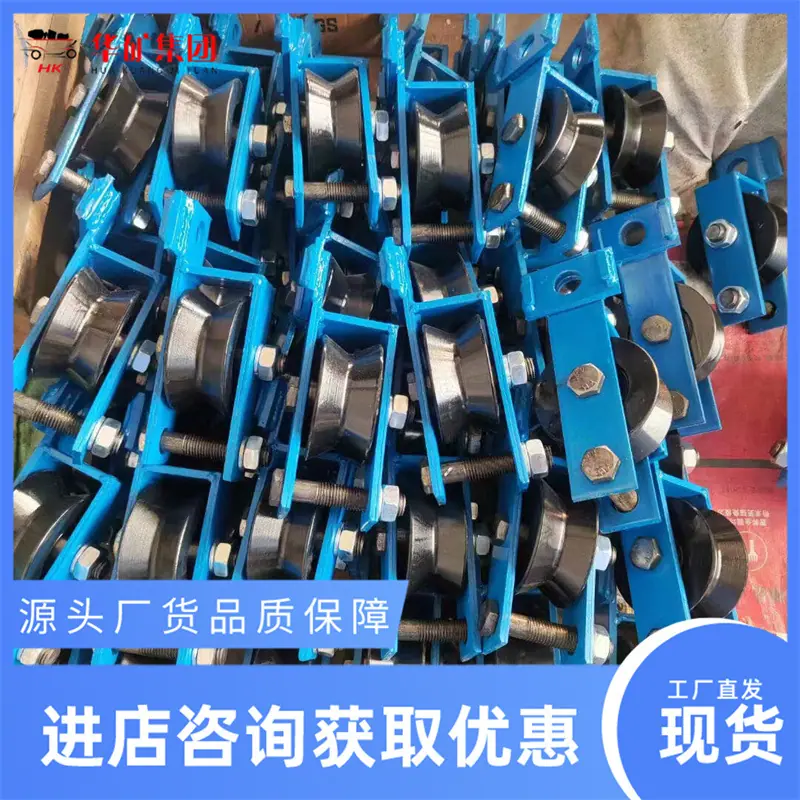

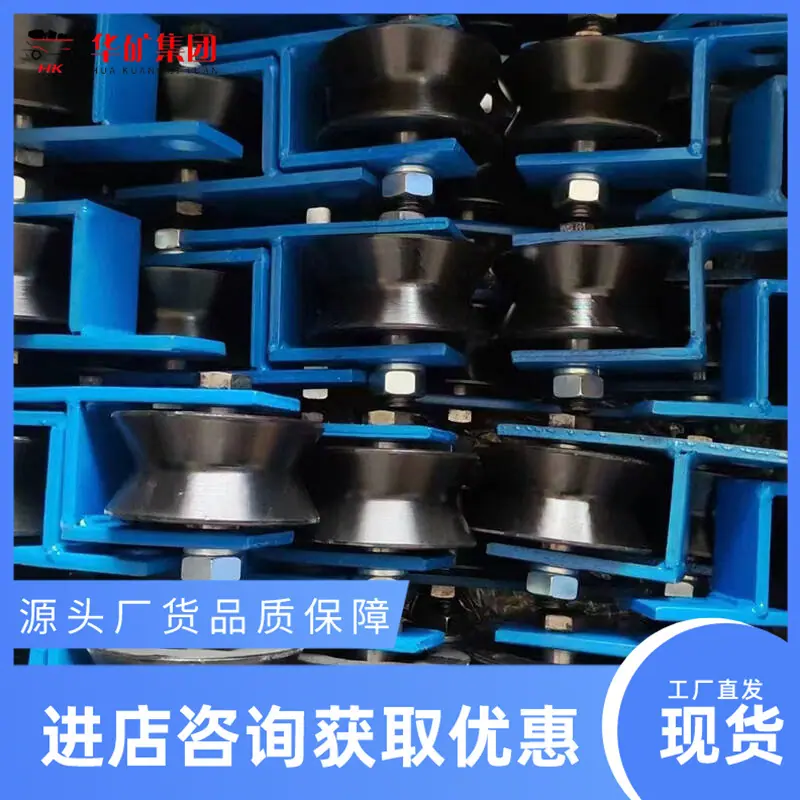

5. Diámetro de la polea de cuerda de soporte simple (presión): Φ150 mm.

6. Diámetro de la polea de doble soporte (presión): Φ150mm.

7. Modelo de silla elevadora: L=1100mm.

8. La distancia entre sillas colgantes: 8-10 metros.

9. Tipo de tensado de la rueda de cola: tensado por martillo pesado.

10. Cable de tracción: 6×19S+FC-Φ16(1670Mpa)ZZ sin aceite.

11. Distancia entre rodillos de apoyo: 8-10m.

12. Capacidad máxima de transporte: unas 200-400 personas/h.

13. Velocidad de funcionamiento del cable de acero: 0,46-1 m/s.
