Haste de divisão de rocha para abertura de montanha Haste de divisão de rocha Haste de divisão hidráulica Haste de divisão de escavação de túneis

Divisão de áreas de mineração de haste:

1, cm02 mineração de pedras de mina: granito, mármore, arenito, calcário, etc.

2, mineração de minas metálicas, minas não metálicas e minas de carvão.

31. Mineração de grandes blocos de pedra: Pode realizar a divisão e quebra secundária de um bloco de pedra de vários milhares de metros cúbicos;

4, Divisão de blocos grandes: Pode dividir blocos abaixo de 1 metro cúbico

5, remover grandes pedaços de resíduos de rocha, cantos mortos, obstáculos, nivelar o local, etc.

euÁrea de engenharia: Fundação municipal, muito utilizada na construção urbana.

1, Projetos de escavação de terraplenagem: estradas e pontes, casas, fundações, demolições de concreto armado e outros projetos.

2, Projetos de túneis: metrôs, bueiros, minas, dutos subterrâneos, gestão de rios e outros projetos.

3, Projetos de fundição e demolição: britagem e demolição de vários fornos de fundição, fornos, tijolos refratários e blocos de carbono.

euOutros campos: 1. Terremoto, deslizamento de terra, rodovia, ferrovia, socorro em desastres de acidentes de trânsito, etc.

 O que foi dito acima pode explicar que as hastes de divisão hidráulica de rocha são difíceis para equipamentos grandes entrarem em locais estreitos e cantos mortos para demolição e outras operações.

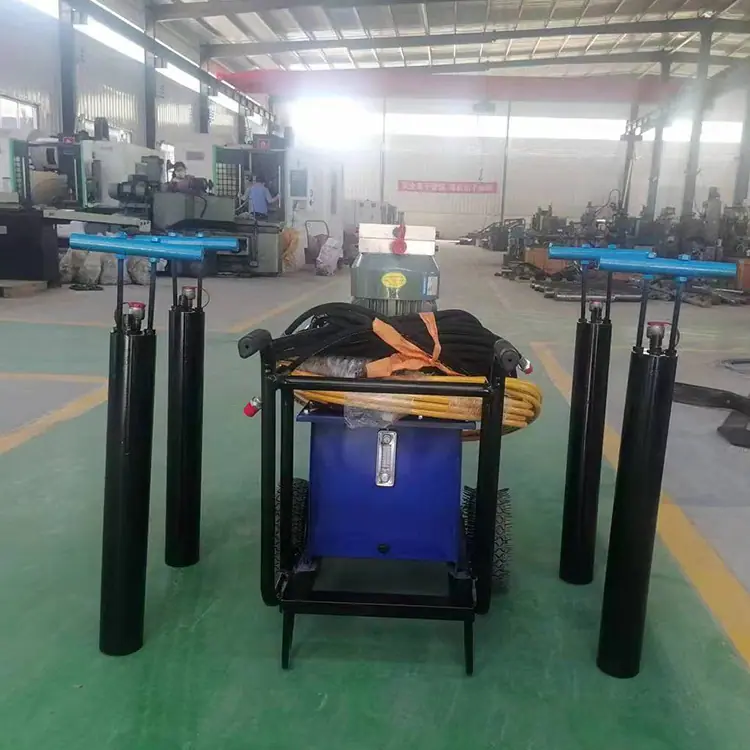

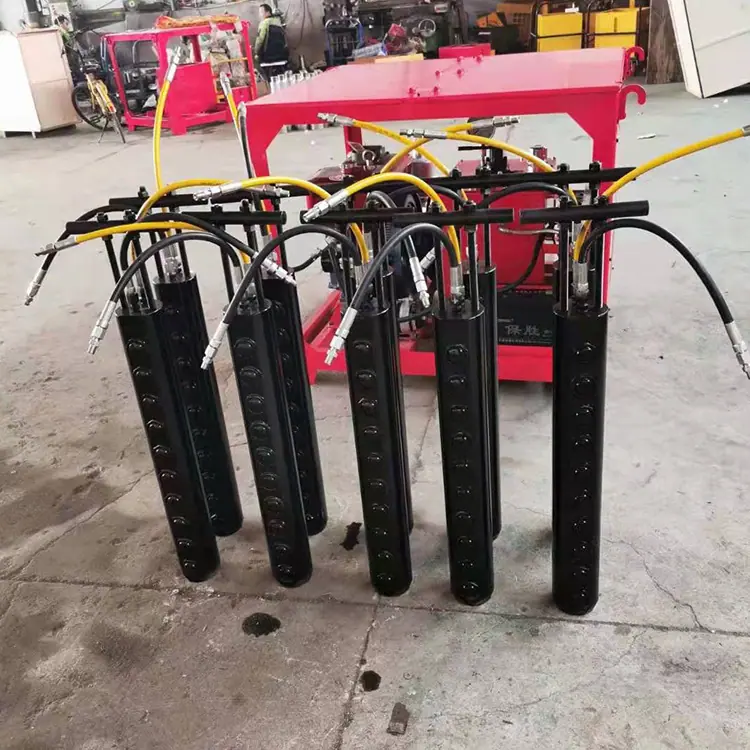

Introdução ao equipamento de biela

1.Princípio de funcionamento da haste de divisão hidráulica

É composto por um cilindro de óleo, 11 pistões, múltiplas vedações e vários tubos de óleo de alta pressão. É dividido em um tubo de entrada de óleo e um tubo de retorno de óleo. Quando o óleo é alimentado, o pistão da haste hidráulica de quebra de rochas se estenderá. Este é um processo de trabalho, que é também o momento da rocha quebrar. Sua fonte de energia é uma central hidráulica que transmite óleo hidráulico através de tubulações de óleo, que podem atingir 100mp. A força de divisão teórica é 1200t. Uma única haste tem 30kj e uma estação de energia pode ser equipada com até 6 hastes. A configuração padrão é 4.

Parâmetros da haste de divisão hidráulica

Força de divisão 1200T

Diâmetro de furação necessário 110mm

Profundidade de perfuração necessária 1000 mm

Pressão nominal do óleo 100MPa

Grau de óleo de pressão 46#

Temperatura do óleo de trabalho 5-50℃

Capacidade do tanque de combustível 70L

Peso da máquina única incluindo bloco dividido 30KG

O peso do posto de gasolina incluindo a estrutura e o motor é 170KG

Potência do motor 7,5KW

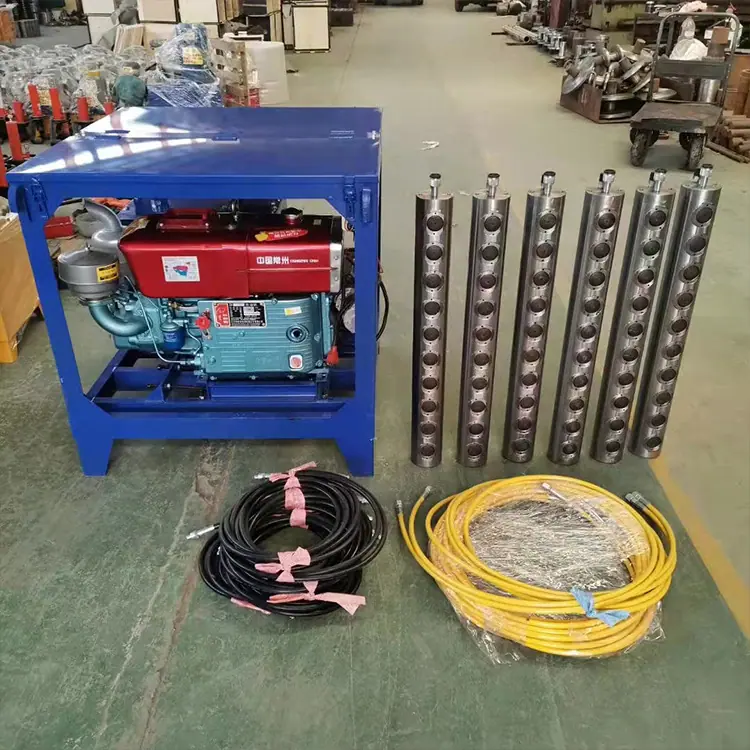

3.Breve introdução ao equipamento de haste de divisão hidráulica

1Fonte de energia

80m²Como pertence à série de ultra-alta pressão, a vedação entre cada componente deve ser de alto padrão. Todo o processo de trabalho da haste de divisão depende da estação de óleo de ultra-alta pressão. Os principais componentes da estação de óleo de ultra-alta pressão produzidos por nossa empresa são todos dispositivos importados. Ela realmente atinge zero falha. Durante o projeto da estação de óleo, desenvolvemos independentemente um dispositivo inteligente. Quando a pressão atinge 100mp, o motor para de girar, a bomba de óleo para de funcionar e toda a estação de óleo estará em um estado de manutenção de pressão.

Existem várias vantagens neste dispositivo:

1Pode estender a vida útil da estação de óleo hidráulico

2Pode tornar a pressão mais estável

3Também economiza uma quantidade considerável de tempo no processo operacional real

2Tubulação de alta pressão

  Entre todos os equipamentos hidráulicos, o tubo de óleo hidráulico é a fortaleza de tráfego de todo o sistema hidráulico. Ele é responsável por transmitir óleo hidráulico e tem requisitos de resistência à compressão extremamente altos. Se a qualidade do tubo de óleo hidráulico não estiver de acordo com o padrão, haverá acidentes de ruptura de tubo, o que pode causar ferimentos pessoais aos trabalhadores e mestres, e há certos riscos à segurança. Devemos rejeitar tubos de óleo hidráulico inferiores. O tubo de óleo de alta pressão usado por nossa empresa tem um alto valor de compressão de 350 mp, enquanto a haste de divisão precisa de apenas 100 mp. O tubo de óleo é composto principalmente de uma camada interna de borracha, uma camada intermediária de borracha, 2, 4 e 6 camadas de camadas de enrolamento de fio de aço e uma camada externa de borracha. A camada interna de borracha tem a função de fazer o meio de transporte suportar a pressão e proteger o fio de aço da erosão. A camada externa de borracha protege o fio de aço de danos. As camadas de reforço de fio de aço ф0,3-2,0 são os materiais do esqueleto que desempenham um papel de reforço. Cada tubo de óleo de alta pressão deve passar por testes de jateamento antes de sair da fábrica. Ele é colocado no mercado somente após passar pela inspeção. Ele tem um alto fator de segurança e pode ser usado com confiança.

3. Precauções para hastes de divisão hidráulica

1.Adicione óleo hidráulico antidesgaste à estação de óleo e encha-a. Há um cursor sob a estação de óleo hidráulico, basta consultar o cursor.

2.Precisa conectar trifásico quatro fios 380v. O motor precisa estar para frente, no sentido horário.

3.Conecte o tubo de óleo de alta pressão à haste de divisão

4.Máquina de perfuração, 90 furos, profundidade do furo 1 metro. Pode ser profundo, mas não raso

5.A distância da haste é 50, e a distância da superfície livre é 50. Este é o padrão para mineração de granito. Depende da qualidade da rocha.



A máquina de divisão é usada principalmente para operações de mineração de pedras de construção; desintegração secundária de grandes minérios metálicos e minérios não metálicos; demolição parcial e completa de componentes de concreto, pavimentos de cimento, fundações de máquinas-ferramentas, pontes e componentes de casas; mineração de pedras naturais, divisão e britagem. Comparado com os métodos de operação tradicionais nos campos acima, ele tem as características de estrutura simples, operação conveniente, tamanho pequeno, peso leve e grande força de divisão. A força de divisão de uma única máquina pode atingir 1000T. Não há vibração, impacto, ruído, divisão rápida, alta eficiência operacional, baixo custo, economia de energia, economia de recursos e outras vantagens. Comparado com produtos estrangeiros semelhantes, ele tem alto preço, alta eficiência, bom desempenho e é mais adequado para desintegração secundária de grandes minérios.
