Sonda Manual à Prova de Explosão Tipo Zrs27-120/210J para Uso em Mina
Quantidade

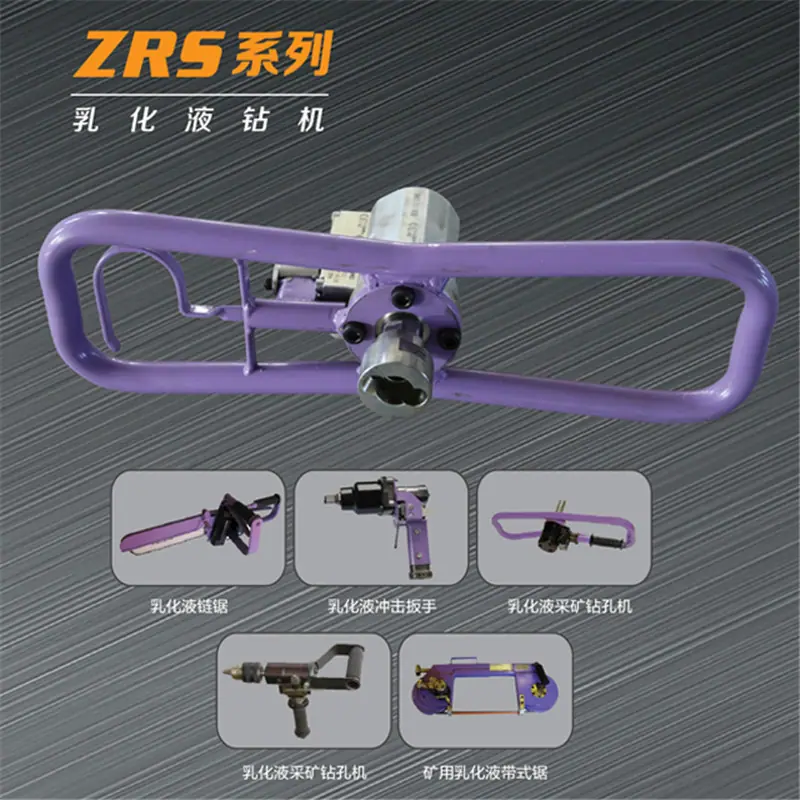

ZRS31.5-150/180J PortátilEquipamento de perfuração de emulsão
As sondas de perfuração de emulsão são alimentadas por emulsão de alta pressão, com uma ampla gama de fontes de energia.Engrenagem não circularmotorTorque de trabalho de saída. Este equipamento de perfuração é um equipamento de perfuração portátil desenvolvido por nossa empresa em cooperação com a STOSOWANIE MASZYN Production Company em um experimento colaborativo com o Departamento de Hidromecânica da Universidade de Tecnologia de Gdansk. Ele tem as características de à prova de explosão, grande torque, alta velocidade, peso leve, tamanho pequeno, alta eficiência, rotação estável e confiável, estrutura simples,Baixas exigências para qualidade de emulsãoCaracterísticas.
Eficiência do motor
|
médio |
óleo de motor |
Emulsão |
|
Eficiência volumétrica |
93% |
90% |
|
Eficiência abrangente |
82% |
72% |
Vantagens notáveis:
Esta sonda de perfuração tem requisitos mais baixos quanto à qualidade da emulsão。
A emulsão no meu país tem uma proporção baixa, alto teor de água e muitas impurezas, então o motor cicloidal tradicional do tipo êmbolo está seriamente desgastado e tem uma baixa taxa de falhas.A vantagem notável do motor de engrenagem não circular é que ele tem baixos requisitos de meio de potência, força de transmissão uniforme e rotação suave.
Portanto, esta plataforma de perfuração tem alta eficiência de trabalho, baixa intensidade de trabalho para os trabalhadores e baixo custo de metragem; esta plataforma de perfuração pode ser conectada à emulsão de alta pressão da superfície de trabalho subterrânea, o que é conveniente e confiável. Portanto, é um equipamento da indústria de mineração de carvão.
A principal função:
Este equipamento de perfuração é usado principalmente para detectar estruturas geológicas, veios de carvão, explorar e liberar água, gás, injeção de água de veios de carvão, descarregar furos de pressão, perfurar furos para chumbadores em túneis, misturar chumbadores e instalar porcas. Também pode ser usado para misturar chumbadores de resina em túneis de rocha e instalar porcas. De acordo com os testes, a vida útil é mais de 3 vezes maior do que a de produtos similares atualmente disponíveis na China.
Tipo de equipamento de perfuração:
Portátil, tipo coluna, tipo calha de vão médio.
ZRS30-140/200JPortátilEquipamento de perfuração de emulsãoParâmetros básicos de desempenho
|
número de série |
Parâmetros básicos de desempenho |
unidade |
Valor do parâmetro |
|
|
ZRS30-140/200J |
||||
|
1 |
Tipo de motor hidráulico |
- |
Motor de engrenagem de satélite |
|
|
2 |
pressão predefinida |
MPa |
25 |
|
|
3 |
alta pressão de trabalho |
MPa |
31,5 |
|
|
4 |
Dados limitados |
L/min |
12 |
|
|
5 |
Torque nominal |
N·m |
140 |
|
|
6 |
Velocidade nominal |
rpm |
200 |
|
|
7 |
Velocidade de trabalho |
rpm |
240 |
|
|
8 |
Torque elevado |
N·m |
150 |
|
|
9 |
barulho |
nível de pressão sonora |
dB(A) |
85 |
|
nível de potência sonora |
dB(A) |
108 |
||
|
10 |
Peso da máquina |
kg |
11 |
|
|
11 |
Dimensões totais (comprimento × largura × altura) |
milímetros |
（190×650×200）±20 |
|
|
12 |
Distância da alça operacional |
milímetros |
630 |
|
|
13 |
Fator de torque alto |
- |
≤240 |
|
|
14 |
Tamanho da cauda da broca |
milímetros |
18×18 |
|
|
15 |
Diâmetro de perfuração |
milímetros |
φ28～φ95 |
|
ZRS31.5-100/220JPortátilEquipamento de perfuração de emulsãoParâmetros básicos de desempenho
|
número de série |
Parâmetros básicos de desempenho |
unidade |
Valor do parâmetro |
|
|
ZRS31.5-100/220J |
||||
|
1 |
Tipo de motor hidráulico |
- |
Motor de engrenagem de satélite |
|
|
2 |
pressão predefinida |
MPa |
25 |
|
|
3 |
alta pressão de trabalho |
MPa |
31,5 |
|
|
4 |
Dados limitados |
L/min |
11 |
|
|
5 |
Torque nominal |
N·m |
100 |
|
|
6 |
Velocidade nominal |
rpm |
220 |
|
|
7 |
Velocidade de trabalho |
rpm |
280 |
|
|
8 |
Torque elevado |
N·m |
120 |
|
|
9 |
barulho |
nível de pressão sonora |
dB(A) |
85 |
|
nível de potência sonora |
dB(A) |
108 |
||
|
10 |
Peso da máquina |
kg |
8 |
|
|
11 |
Dimensões totais (comprimento × largura × altura) |
milímetros |
（280×550×160）±20 |
|
|
12 |
Distância da alça operacional |
milímetros |
530 |
|
|
13 |
Fator de torque alto |
- |
≤240 |
|
|
14 |
Tamanho da cauda da broca |
milímetros |
18×18 |
|
|
15 |
Diâmetro de perfuração |
milímetros |
φ28～φ95 |
|
