Introdução do produto de bitola ferroviária:

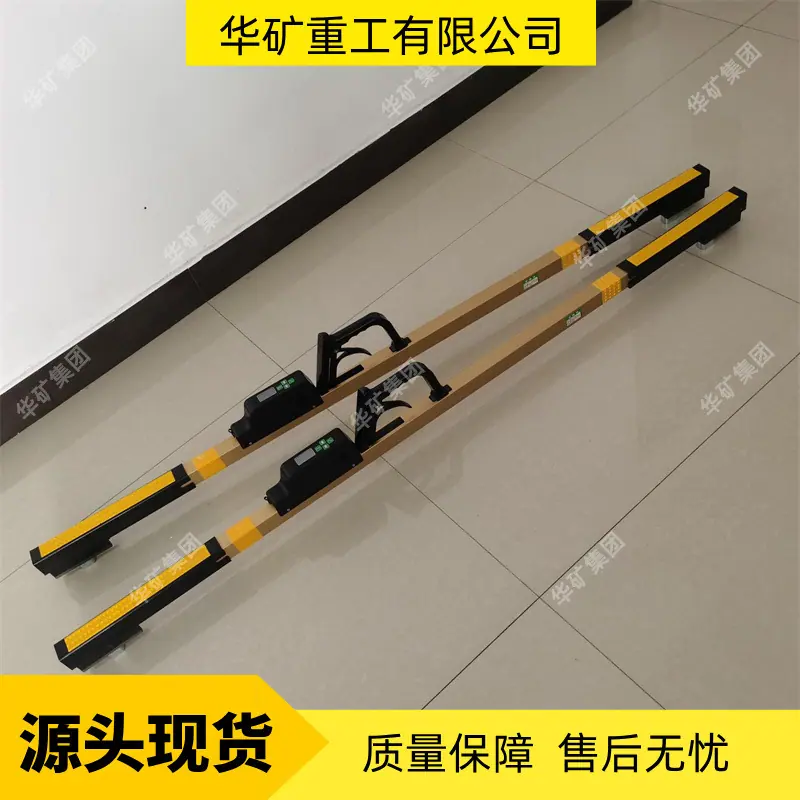

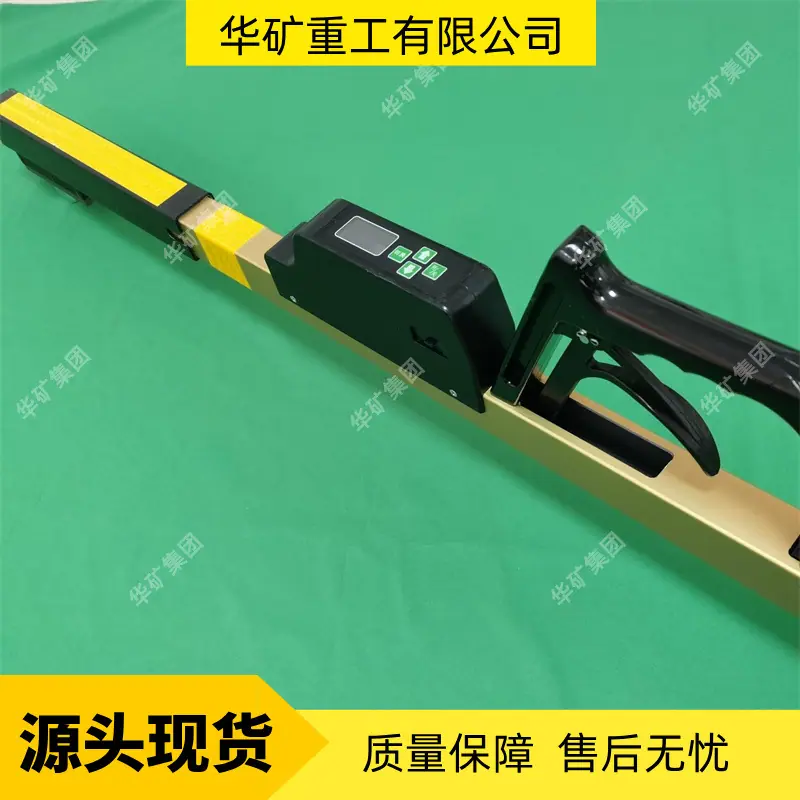

A bitola é um instrumento de medição especial usado para medir a bitola entre dois trilhos em uma linha ferroviária. A característica da bitola é que a haste da régua é composta por uma haste da régua de madeira e uma haste da régua de metal por meio de um mecanismo dobrável, e as duas réguas são combinadas em uma régua de haste composta. A bitola da via é um dispositivo de detecção de via de bitola estreita. Sua estrutura é composta por um corpo de régua, uma escala e uma moldura deslizante no corpo da régua. O corpo da régua é uma estrutura de perfil duplex, em forma de tubo quadrado, com extensões externas nas bordas externas superior e inferior do perfil e um entalhe na parte interna da borda externa. A escala de aço inoxidável é inserida no entalhe e fixada na extremidade com um pino. Uma estrutura deslizante é instalada no meio do corpo da régua, e uma régua secundária e placas laterais são fixadas na estrutura deslizante. Os parafusos de ajuste são fixados nas placas laterais. Uma placa cruzada e uma sonda são instaladas na extremidade do corpo da régua. Toda a bitola da via é uma estrutura em forma de T.

Modelo de produto de bitola ferroviária:

Descrição do produto da bitola ferroviária:

(1) A régua de medição de liga de alumínio usa um tubo retangular de liga de alumínio com uma área de transporte de 42 × 25 × 2 mm (espessura da parede). A superfície inferior do tubo de alumínio possui duas nervuras de reforço de 3,5 mm.

(2) A bitola de madeira é feita de pinho branco de alta qualidade que foi seco e modelado. É leve e barato.

(3) A base do trilho é feita de liga de alumínio e o cabeçote de medição é feito de aço, que possui boa resistência ao desgaste.

(4) A bitola estreita adota um perfil em forma de I de liga de alumínio com uma área de carga de 35 × 25 × 3 mm.

(5) A base do trilho da régua de bitola estreita é feita de náilon 66 resistente ao desgaste e a cabeça de medição é feita de aço com boa resistência ao desgaste.

(6) Ambas as extremidades da bitola de liga de alumínio são equipadas com bainhas isolantes de polietileno de alta tensão, e as extremidades fixas usam braçadeiras superiores e inferiores isolantes de ABS. O tubo está equipado com uma camada de barreira isolante, que apresenta bom desempenho de isolamento.

Características do produto de bitola ferroviária:

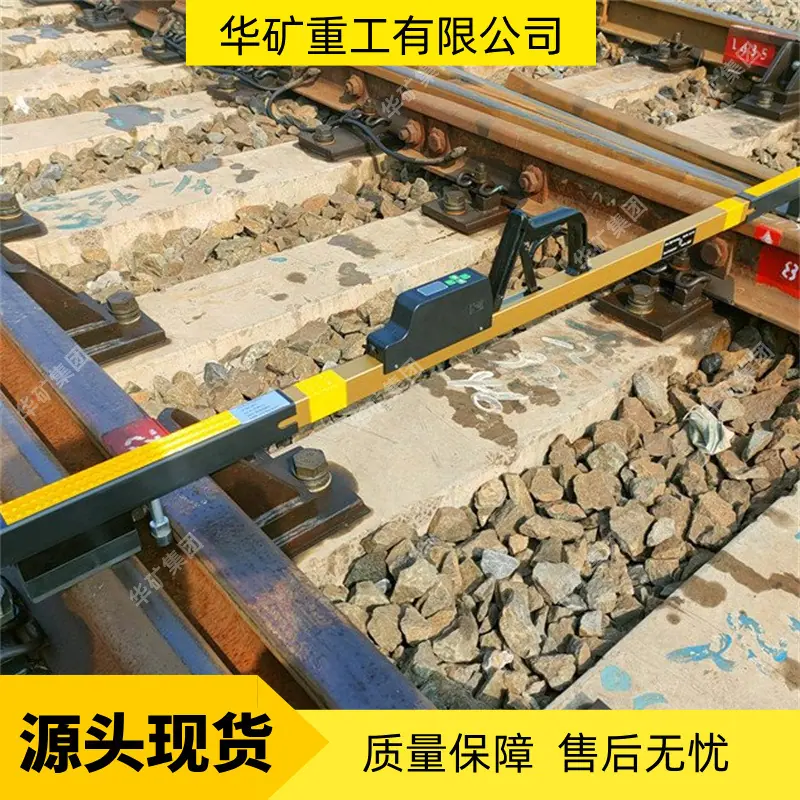

1. Verifique o nível (superelevação), bitola, intervalo de inspeção e distância de proteção traseira da via de bitola padrão;

2. Grande display OLED, claro, intuitivo e preciso, especialmente adequado para medições externas ou noturnas;

3. A operação de calibração é rápida, o processo de medição é simples e os trabalhadores podem aceitá-lo facilmente;

4. Bateria de grande capacidade, longo tempo de espera, fácil de usar;

5. Armazene dados de teste e julgue falhas automaticamente;

6. Dados de medição precisos, boa estabilidade a longo prazo e pequeno desvio digital;

7. Compensação de temperatura integrada para reduzir erros;

8. Toda a régua é leve e fácil de transportar; poucos botões e operação simples

Precauções sobre a bitola da via férrea:

1. Ao usar a régua do medidor, você deve ajustar o mostrador, alinhar a bolha de nível com a posição zero, observar a escala super alta e, em seguida, observar a escala do medidor diretamente acima da escala da lupa.

2. Ao usar, é estritamente proibido puxar ou puxar com força para evitar danos às duas cabeças de medição da régua do medidor e reduzir erros durante a medição.

3. Cuide bem do mostrador da régua de medição. Uma vez danificado, não pode ser usado.

4. Após o uso, deve ser entregue imediatamente e guardado em segurança, e as manchas na régua do medidor devem ser limpas levemente a tempo.

Parâmetros do produto de bitola ferroviária:

Escopo de uso

Nível 0: ferrovia de bitola padrão de 1.435 mm com velocidade operacional ≤350 km/h

Nível 1: ferrovia de bitola padrão de 1.435 mm com velocidade operacional ≤250 km/h

Nível 2: ferrovia de bitola padrão de 1.435 mm com velocidade operacional ≤160 km/h

1435 Faixa de medição de bitola padrão: (1410 ~ 1470) mm

Faixa de medição ultra-alta (horizontal): (-185 ~ +185) mm

Modo de exibição: LED

Tensão de alimentação: DC3.4V ~ 5.2V (bateria recarregável)

Faixa de temperatura operacional: -30°C~+55°C

Resolução ultra-alta

Nível 0: 0,05 mm

Nível 1: 0,10 mm

Nível 2: 0,10 mm

Resolução do medidor de pista

Nível 0: 0,01 mm

Nível 1: 0,01 mm

Nível 2: 0,01 mm

Desempenho de isolamento: >1MΩ

Peso da máquina: <2,7 kg

Comprimento da régua: <1600mm
