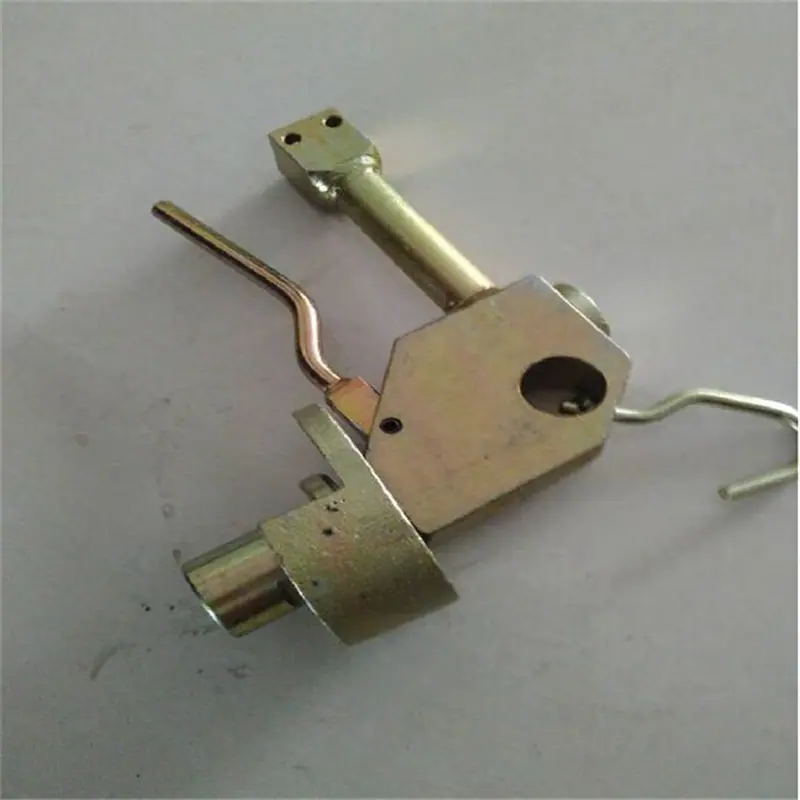

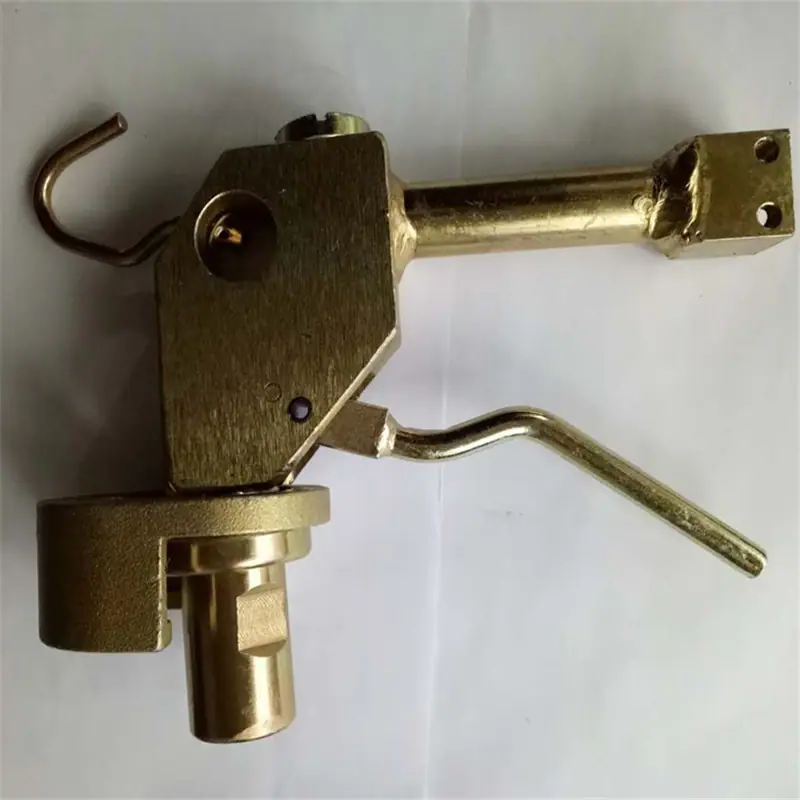

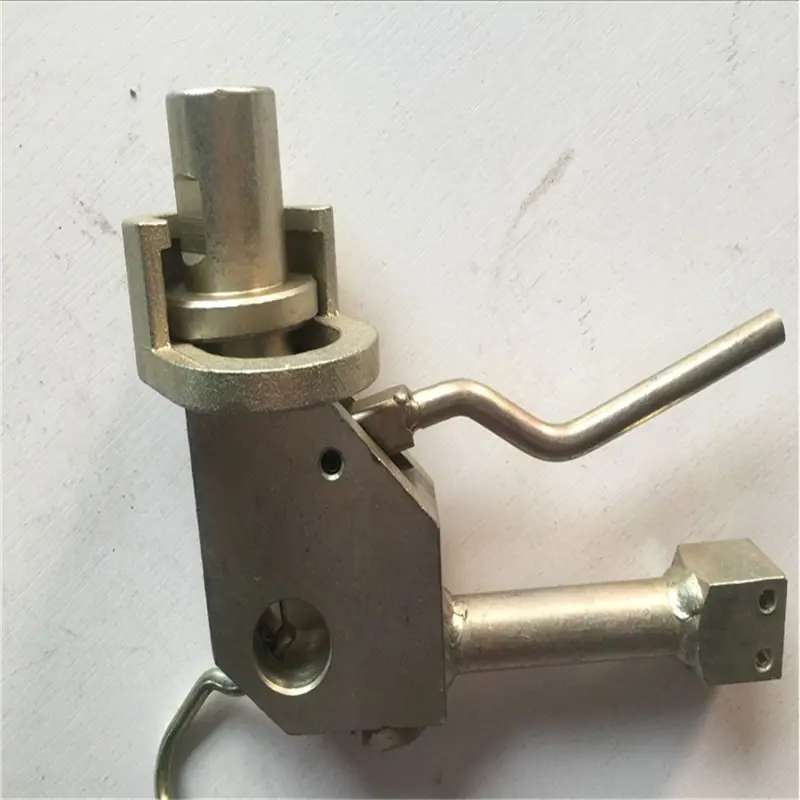

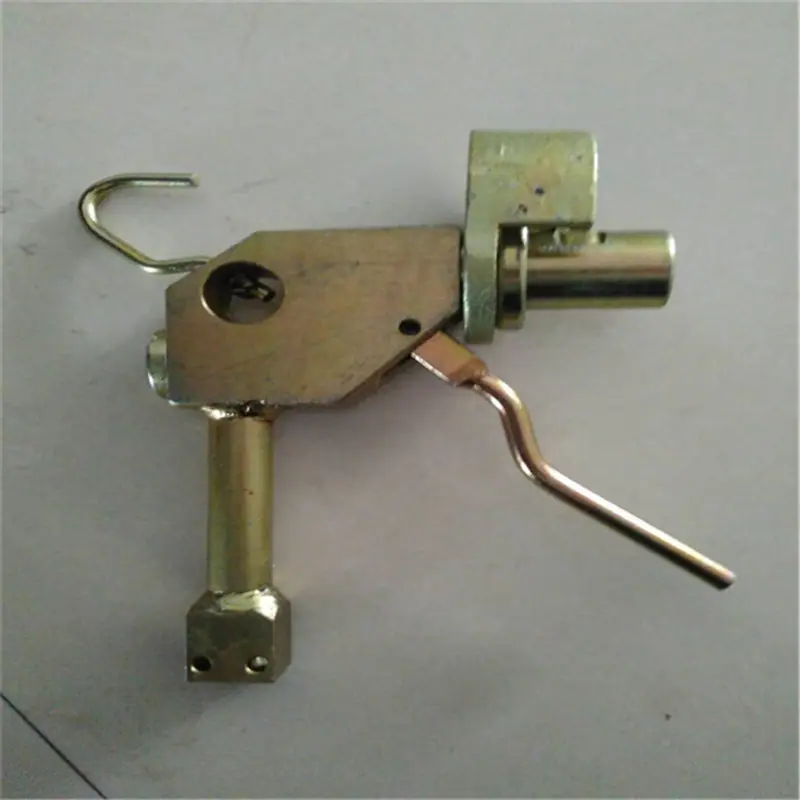

Pistola de injeção DZ-Q2Uma pistola de injeção de pressão constante adequada para hélices hidráulicas simples em minas de carvão. A pistola de injeção de líquido consiste em um bico de injeção de líquido, um tubo de entrada de líquido com anel elástico, um corpo da pistola, um pistão diferencial, uma haste ejetora de controle, uma porca de ajuste, um dispositivo manual, uma mola, etc. trave a haste ejetora e abra a válvula de entrada de líquido. O método de bloqueio é mecânico. Quando a força de suporte inicial do único suporte hidráulico atinge o valor especificado, o pistão diferencial é desbloqueado automaticamente através do diferencial hidráulico e fecha a válvula de entrada de líquido. A válvula de entrada também pode ser fechada por dispositivo manual. A pistola de injeção de líquido de pressão constante pode ajustar o tamanho da força da mola ajustando a porca e ajustando a força de suporte inicial do suporte hidráulico único.

Introdução do produto

Desempenho técnico:

1. Pressão de trabalho: 15-20MPa

2. Lidar com força durante a injeção: 157N

3. Meio de trabalho: emulsão contendo 1%-2% M10

4. Princípio de funcionamento

Uma pistola de injeção de líquido usada para um único suporte hidráulico para mineração, compreendendo: um corpo de válvula, uma luva de travamento, uma alça, uma haste de pressão, uma luva de isolamento, uma sede de válvula unidirecional, uma esfera de aço, uma mola, um parafuso de fixação e uma saída de líquido. A extremidade traseira do corpo da válvula é conectada a um tubo de entrada de líquido por uma junta, a alça é conectada ao corpo da válvula por meio de um eixo de pino e a luva de isolamento, a sede de válvula unidirecional, a esfera de aço e a mola são instaladas sequencialmente na parte traseira do corpo da válvula. Uma ranhura de fluxo de líquido é aberta no corpo da válvula e a parte externa da ranhura de fluxo de líquido é selada por uma placa de vedação. Um orifício de líquido dianteiro é disposto na frente do corpo da válvula e um orifício de fluxo de líquido traseiro e uma ranhura de fluxo de líquido em arco semicircular são dispostos na luva de isolamento. O orifício de líquido dianteiro e o orifício de fluxo de líquido traseiro são conectados por meio da ranhura de fluxo de líquido. A tecnologia de processamento é relativamente simples e tem as características de estrutura compacta, tamanho pequeno e bom desempenho de vedação. eieytgksj1230

Descrição detalhada:

Aplicação: A pistola de injeção é o terminal do sistema de tubulação da estação de bombeamento, através do qual o líquido de alta pressão é introduzido na câmara de trabalho do suporte da unidade para completar o processo de levantamento do pilar e suporte inicial.
