Equipamento de perfuração de túnel totalmente hidráulico para minas de carvãoDescrição dos detalhes:

A plataforma de perfuração de túneis totalmente hidráulica para minas de carvão é um novo tipo de plataforma de perfuração desenvolvida para túneis subterrâneos de seção transversal pequena e alto teor de gás nas minas de carvão do sul. A plataforma de perfuração é uma plataforma de perfuração totalmente hidráulica do tipo estrutura de cabeça motorizada, usada principalmente para perfurar furos de extração de gás (descarga), furos anti-estouro, reboco de furos de extinção de incêndio, furos de injeção de água em veios de carvão, furos de exploração geológica e outros furos de engenharia em carvão minas. A plataforma de perfuração é adequada para várias formações rochosas e de carvão com coeficiente de firmeza de rocha f≤8 e é adequada para seção transversal de túnel S≥4,5m2.

A perfuratriz de túnel totalmente hidráulica para minas de carvão é adequada para perfurar furos de extração de gás (descarga) em veios de carvão macio com coeficiente de firmeza de rocha f≤1,5, túneis ou superfícies de perfuração superiores a 7,2m e alturas superiores a 2,8m. É um equipamento ideal para extração de gás (descarga) em veios de carvão leve em minas de carvão, resolvendo problemas como perfuração anormal e baixa taxa de formação de furos causada por colapso do furo, emperramento e fixação da broca. A perfuratriz de túnel totalmente hidráulica é usada principalmente para perfurar furos de extração de gás (descarga), rebocar furos de extinção de incêndio, furos de injeção de água em veios de carvão, furos de alívio de pressão anti-estouro, furos de exploração geológica e outros furos de engenharia em minas de carvão. É particularmente adequado para perfuração horizontal de ±30° em minas de carvão e permite que ±90° seja totalmente aplicável.

Características técnicas da plataforma de perfuração de túneis totalmente hidráulica para minas de carvão:

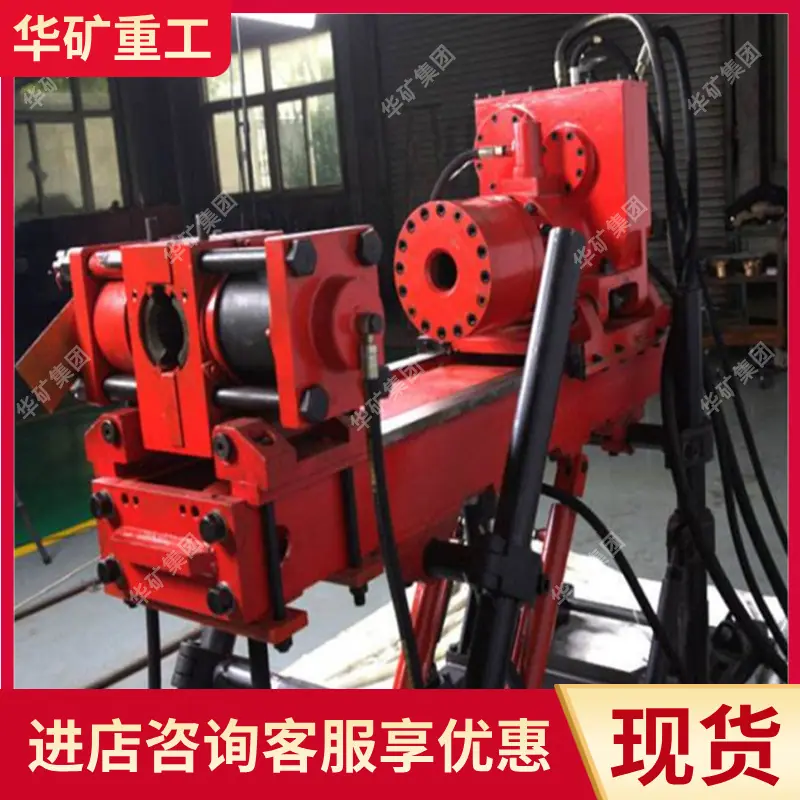

1. A cabeça motorizada é uma plataforma de perfuração combinada totalmente hidráulica com uma estrutura dividida, que é conveniente para transporte subterrâneo, deslocamento e instalação.

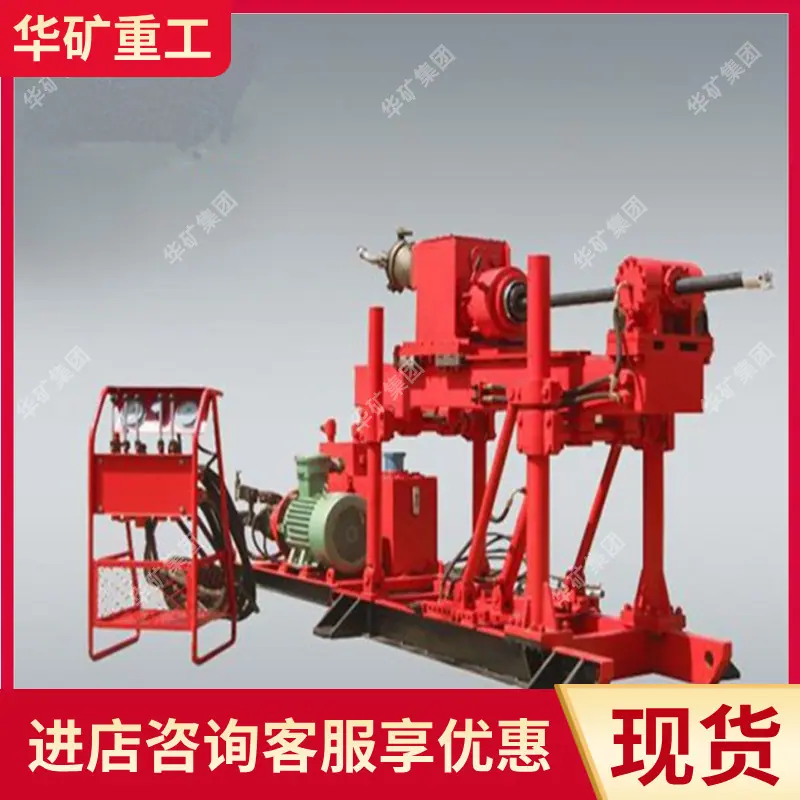

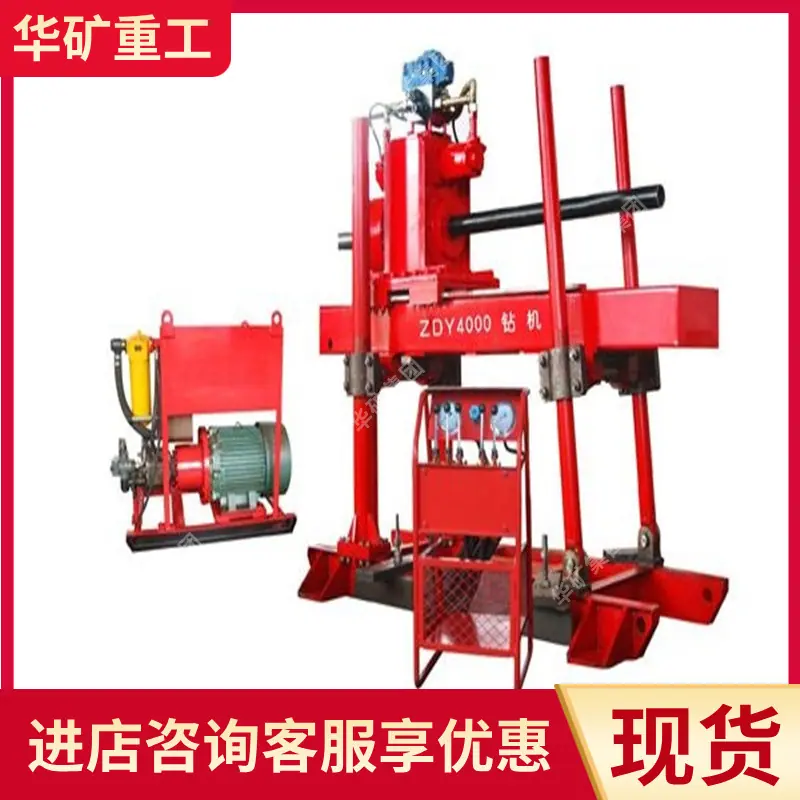

2. A plataforma de perfuração consiste em uma estação de bomba hidráulica, cabeçote motorizado, estrutura, painel de controle, suporte de coluna e outros componentes. Ele é conectado a tubos de óleo de alta pressão durante a operação e operado longe do orifício para segurança.

3. O projeto do sistema hidráulico é maduro, simples, confiável e fácil de dominar, e é fácil de analisar e resolver quando ocorre uma falha.

4. Suporte duplo ou de quatro colunas, vários furos podem ser perfurados em uma ancoragem, peso leve, alta eficiência e forte aplicabilidade.

Características estruturais da plataforma de perfuração de túneis totalmente hidráulica para minas de carvão:

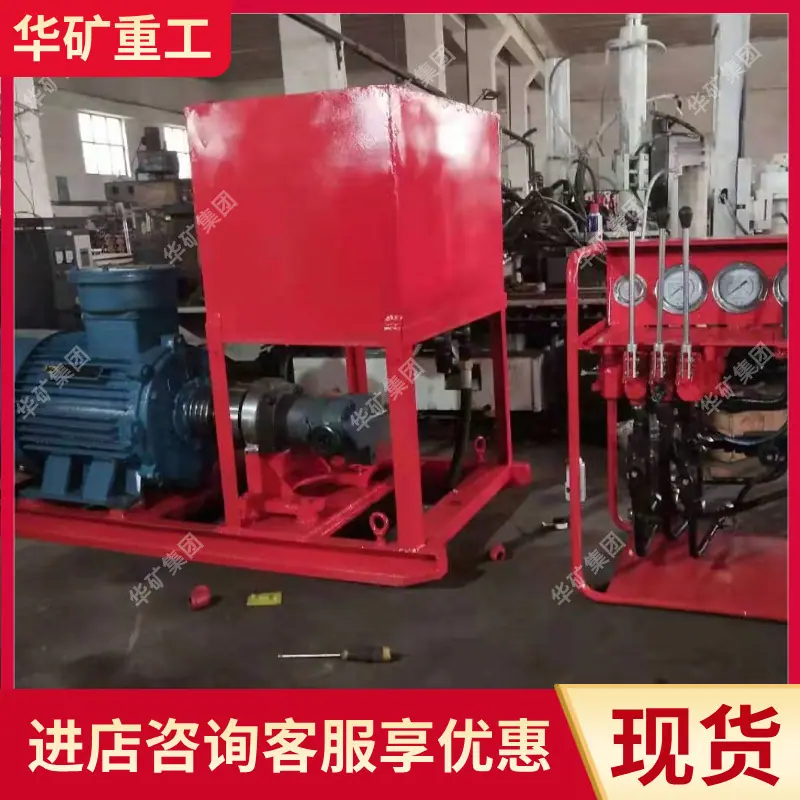

A plataforma de perfuração de túneis totalmente hidráulica para minas de carvão é composta principalmente por uma estação de bombeamento, um cabeçote motorizado, uma estrutura, uma estrutura de coluna, uma mesa de operação e ferramentas de perfuração. A estação de bombeamento da plataforma de perfuração e o cabeçote motorizado são conectados por tubos de alta pressão de diferentes diâmetros, e todas as juntas são de conexão rápida, fáceis de instalar, remover e transportar. A estação de bombeamento aciona a bomba de óleo para girar através de um motor à prova de explosão, convertendo energia elétrica em energia hidráulica (óleo de pressão) do circuito de óleo rotativo e do circuito de óleo de propulsão e, em seguida, transportando o óleo de pressão para o atuador hidráulico através da válvula grupo na mesa de operação, realizando assim diversas funções da plataforma de perfuração.

Parâmetros da Perfuratriz Hidráulica Total para Túneis em Minas de Carvão:

Profundidade máxima de perfuração: 150m;

Diâmetro do furo: φ87mm, φ115 mm;

Diâmetro do furo final mm :φ65mm、φ75 mm;

Tamanho da haste de perfuração: φ42×800mm (φ50×800 mm);

Inclinação de perfuração: 0°~±90°;

Torque de saída: 650N·m;

Velocidade de saída: 100 r/min;

Força máxima de alimentação: 40kN;

Força máxima de extração: 20kN;

Força de ancoragem: 2×80kN;

Taxa de avanço normal: 0～1,5m/min;

Distância de deslocamento: 850 mm;

Pressão de trabalho: 12 MPa (rotativo) / 11 MPa (axial);
