Introdução do produto do dispositivo anti-flashback:

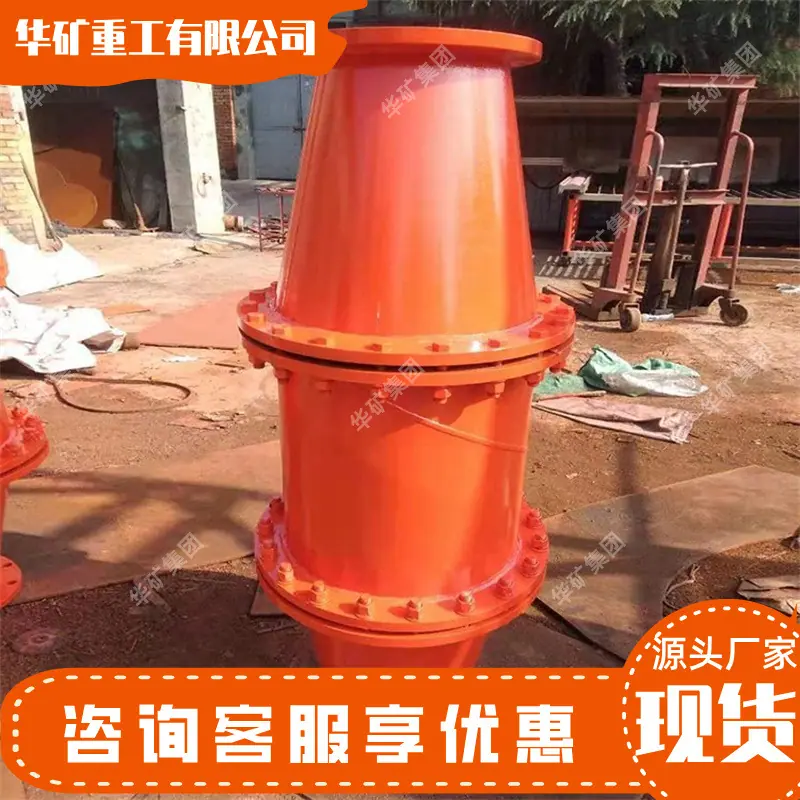

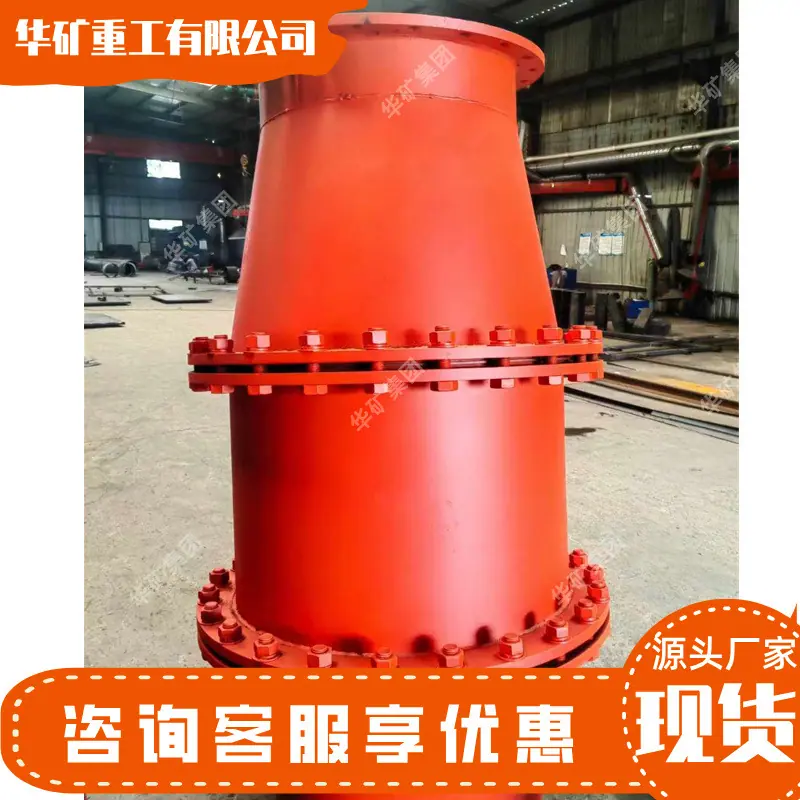

O modelo do dispositivo anti-explosão de mineração é do tipo FHQ. O dispositivo anti-explosão é um dispositivo especial usado para evitar contra-explosão quando os gasodutos das minas de carvão explodem e queimam. É amplamente utilizado. O efeito de dissipação de calor da malha de cobre é usado para isolar a propagação das chamas. Este conjunto de dispositivo anti-explosão e protetor contra explosão são instalações de segurança necessárias para drenagem de gás e sistema de utilização. O dispositivo anti-explosão é adequado para instalação no sistema de tubulação de saída de gás. Geralmente é instalado em local próximo ao usuário ou à bomba de gasolina. O dispositivo anti-explosão protege a segurança das minas superiores e inferiores, das estações de bombeamento de drenagem e dos usuários.

Escopo de aplicação: É instalado principalmente na entrada e saída da bomba de extração de gás para proteção. Quando ocorre um acidente na bomba ou na saída da bomba, evita que a onda de choque danifique o sistema de extração e bloqueia a transmissão da chama ao longo da tubulação de extração para evitar a expansão do acidente. O dispositivo anti-explosão é uma instalação de segurança essencial para o sistema de extração e utilização de gás. É instalado nas tubulações do lado de sucção e exaustão da bomba de extração de gás para proteger a segurança da mina, do equipamento da bomba de extração e dos usuários. A malha de cobre é usada para dissipar o calor e isolar a propagação das chamas.

Parâmetros do produto do dispositivo anti-flashback:

O dispositivo anti-explosão é dividido em 13 especificações, incluindo os tipos FHQ-0~12.

Os diâmetros de entrada e saída correspondentes das tubulações de drenagem de gás são: DN150–DN1000.

Diâmetros aplicáveis ​​dos tubos do sistema de drenagem: 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000 mm (outros diâmetros dos tubos do sistema de drenagem podem ser projetados e fabricados de acordo com as necessidades do usuário).

Pressão de trabalho (pressão manométrica): ≤0,04MPa.

Modelo FHQ-1 FHQ-2 FHQ-3 FHQ-4 FHQ-5 FHQ-6

Comprimento (mm) 1550 1650 1750 1780 1815 1860

Diâmetro do tubo de conexão (mm) 200 250 300 350 400 450

Número da camada da malha de arame de cobre (camadas) 6 6 6 6 6 6

Diâmetro da malha de fio de cobre (mm) 400 450 500 550 600 650

Massa (kg) 310 330 380 450 510 620

Instruções do produto

Instale o dispositivo anti-flashback no gasoduto no sentido indicado pela seta. A direção indicada pela seta é a direção do fluxo de gás.

O produto deve ser usado dentro da faixa de pressão calibrada na placa de identificação e deve ser inspecionado e mantido regularmente durante o uso. Se ocorrer vazamento de gás, pare de usá-lo imediatamente.
