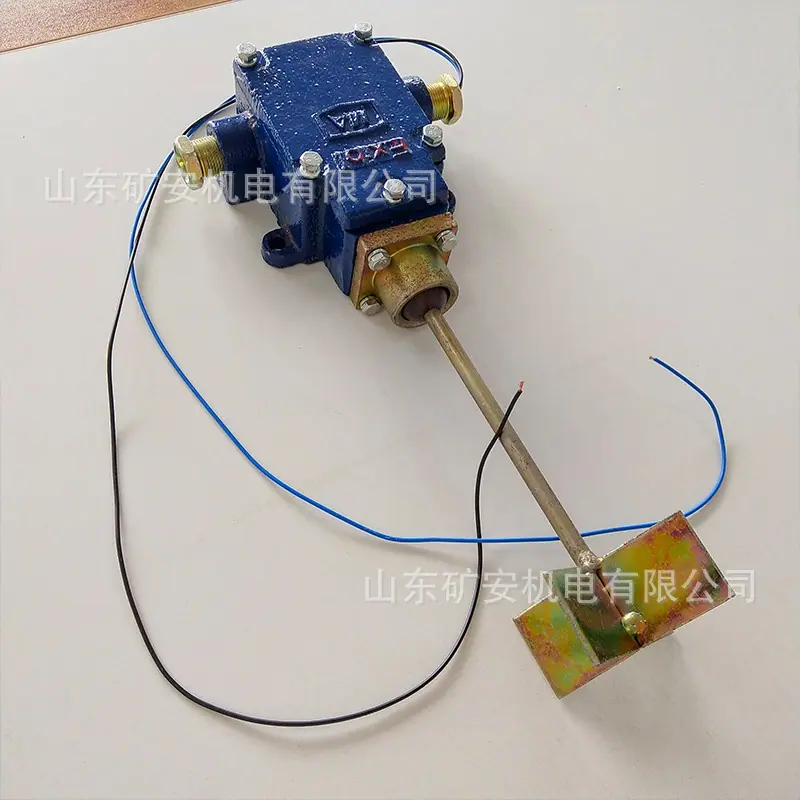

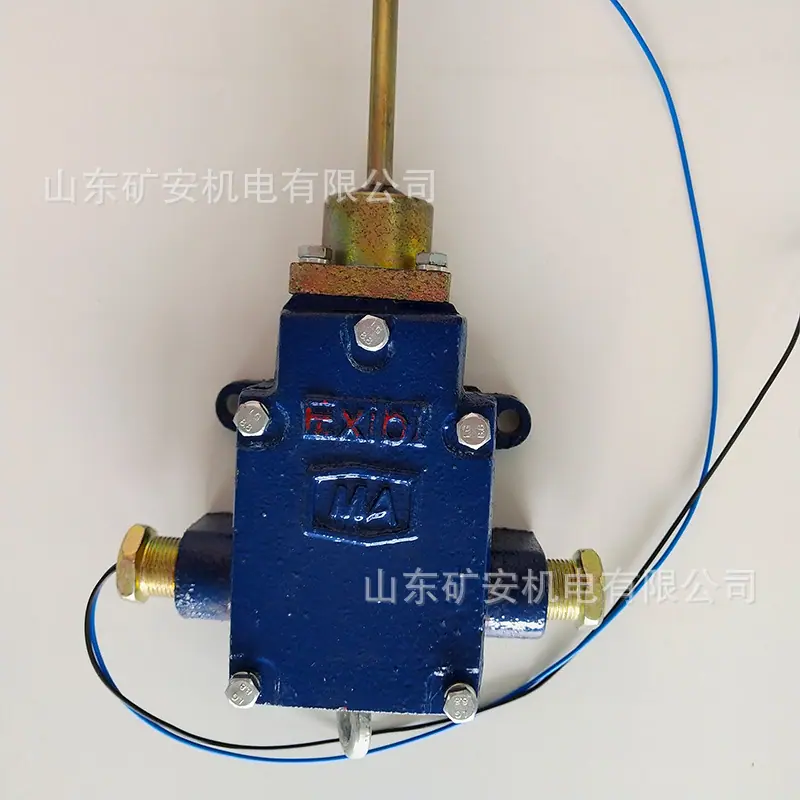

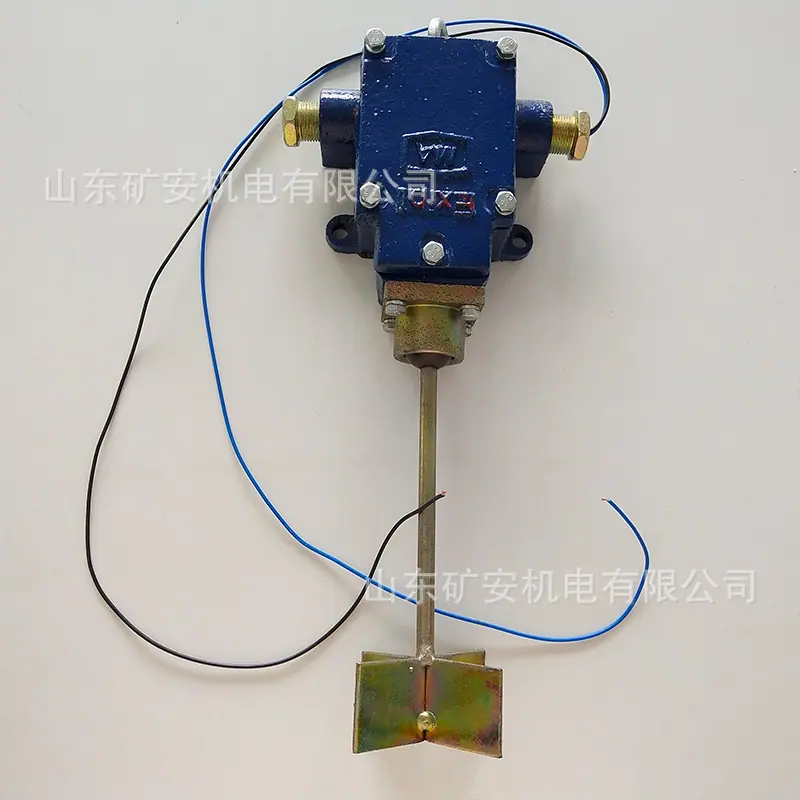

Guj30 Sensor de Empilhamento de Carvão para Mineração Dispositivo de Proteção Integrado para Transportador de Correia Monitoramento de Nível de Carvão Sensor de Empilhamento de Carvão

O sensor de pilha de carvão tipo GUJ30 é uma unidade de aquisição de sinal para proteção de pilhas de carvão em correias transportadoras. Em circunstâncias normais, o terminal de saída "pilha de carvão" do sensor de nível de carvão emite um nível alto. Quando o nível de carvão aumenta e o sensor se desvia para um ângulo adequado, o contato universal interno é acionado, a "pilha de carvão" emite um nível baixo e a luz indicadora de "carvão cheio" acende. Após um curto período de extensão, o relé de execução do motor principal é liberado para proteger a pilha de carvão e, ao mesmo tempo, envia um sinal de alarme. O princípio do sensor de nível de carvão tipo eletrodo é o mesmo. Quando o eletrodo entra em contato com a pilha de carvão, se a resistência do carvão for inferior a 1,5 M ± 500 K, após 1 a 3 segundos de extensão, o desligamento por falha é realizado para proteger a correia.

Ângulo de desvio de ação 30°±3°

Força de ação ≤ 9,8N

Ângulo de redefinição 15°±3°

Modelo: sensor de pilha de carvão GUJ30

G-sensor

U —— Nível

J—— Ângulo

30 —— Valor do ângulo de ação
