Seção de Corte Completa da Máquina de Corte de Trilhos a Combustão Interna Nqg-5 com Alta Precisão Nqg-5 Corte de Trilhos a Combustão Interna

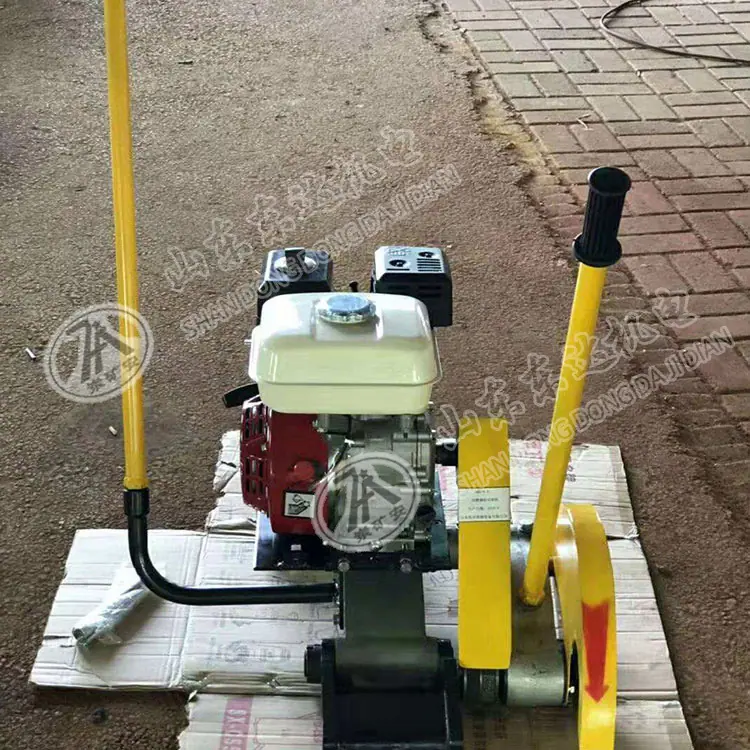

A máquina de corte de trilhos de combustão interna NQG-5 é um equipamento de corte especial para trilhos ferroviários. É pequena em tamanho, leve em peso, rápida em velocidade de corte e alta em precisão de seção de corte. A máquina principal e o dispositivo de fixação de trilhos podem ser desmontados, fáceis de transportar e seguros de usar. É uma ferramenta essencial para manutenção, revisão e reparo de emergência de linhas ferroviárias.

A máquina de corte de trilhos de combustão interna NQG-5 é adequada para trilhos de 43~75kg/m e vários trilhos de formato especial
Potência: Motor a gasolina monocilíndrico importado de alta potência, partida rápida, giro de alcance total, operação estável
Roda de moagem: malha de arame reforçada de camada dupla, velocidade máxima da linha 100m/s
Dispositivo de fixação de trilhos: fixação confiável de trilhos, posicionamento preciso, corte bidirecional, com dispositivo de segurança anti-afrouxamento
Posicionamento da incisão: Equipado com um indicador de incisão especial para posicionamento rápido e preciso.

Motor a gasolina: 5,8 kW
Rebolos: Φ305 (12 polegadas)xΦ22mm, Φ355 (14 polegadas)xΦ25,4mm
Velocidade sem carga: 4850 r/min
Velocidade linear do rebolo: 100 m/s
Precisão de corte:
a. O desvio vertical entre a secção cortada e o eixo longitudinal do carril não deve ser superior a 0,5 mm.
b. O desvio de planicidade da interface da superfície de corte bidirecional não é superior a 0,5 mm
Tempo de corte: não mais que 2 minutos (trilho de 60kg/m)
Peso total da máquina: 32 kg (máquina principal 19kg, dispositivo de fixação do trilho 13kg)
Dimensões externas: 780x480x500 mm
