Máquina de reparo de endireitamento de haste de âncora Máquina de reparo de haste de ancoragem de alta eficiência MCG-24 shaper de haste de âncora

Uso do produto da máquina de endireitamento de parafuso de ancoragem

A endireitadeira de parafusos é um equipamento especial para endireitar e reparar parafusos em minas. A máquina endireitadora de parafusos MTZ-1 possui as características de estrutura simples, segurança e confiabilidade, operação conveniente, manutenção aprimorada e alta eficiência de endireitamento. Resolve o problema do endireitamento manual e realiza a mecanização do endireitamento de parafusos.

Princípio de funcionamento da máquina endireitadora de âncora

A máquina endireitadora de âncoras é alimentada por uma estação de bombeamento. Ao trabalhar, a âncora dobrada é inicialmente endireitada sob o dispositivo de fixação, depois inserida nos dispositivos de fixação dianteiro e traseiro para fixação, e o cilindro de trabalho principal é iniciado para endireitá-la para produzir deformação plástica, atingindo assim o objetivo de reparar e endireitar o âncora.

Estrutura do produto

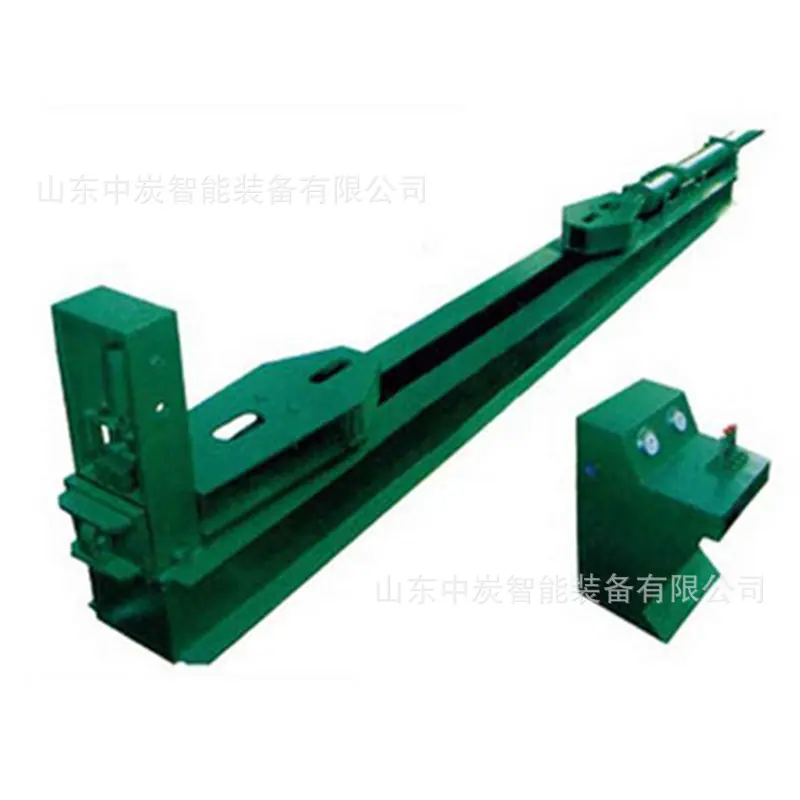

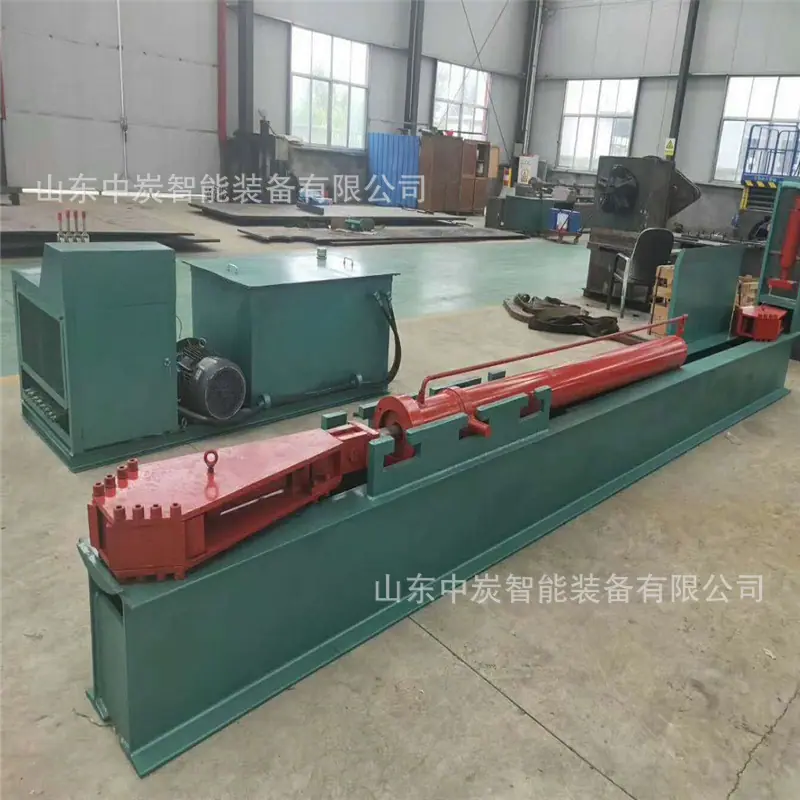

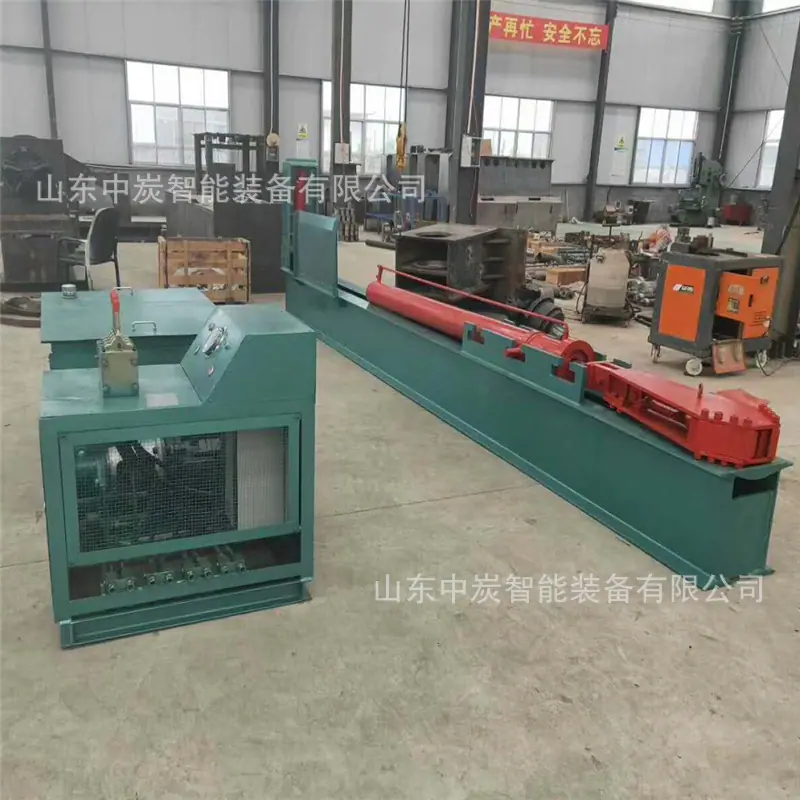

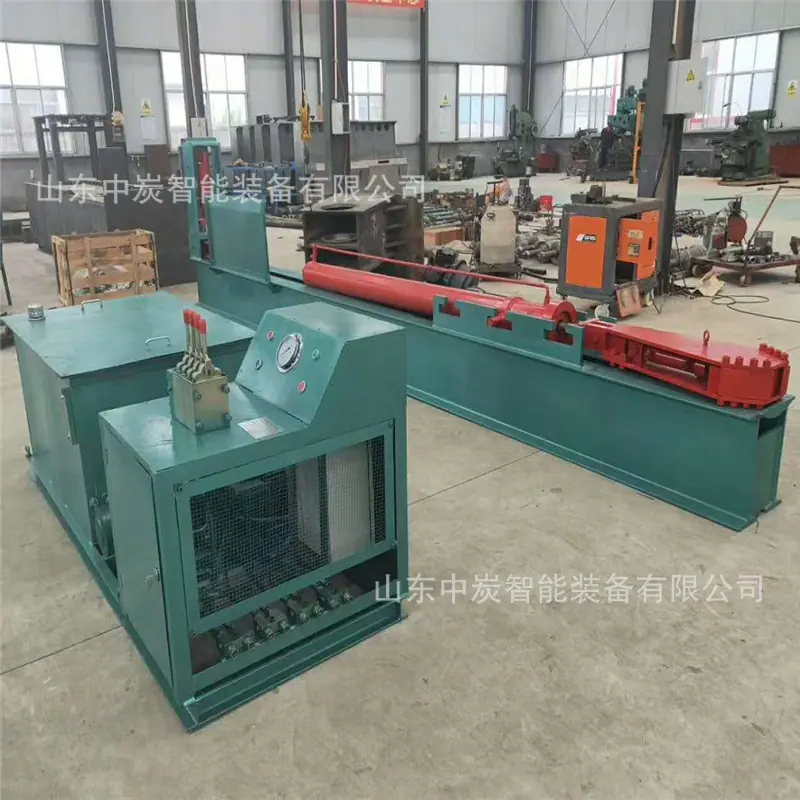

A máquina endireitadora de âncora consiste principalmente em uma estrutura, cilindro de trabalho principal, dispositivos de fixação dianteiros e traseiros, estação de bombeamento, sistema de controle, etc.

Instalação e composição da máquina de endireitamento de âncoras

▼Coloque a fundação de acordo com o desenho da fundação e deixe furos reservados para os chumbadores.

▼Os aparelhos elétricos devem ser instalados estritamente de acordo com os regulamentos relevantes e o equipamento deve ser aterrado e protegido conforme necessário.

▼Conecte os tubos.

▼Encha o tanque de óleo com óleo hidráulico antidesgaste 32# (inverno) ou 46# (verão).

▼Inicie a estação hidráulica primeiro, espere até que todos os cilindros de trabalho estejam cheios de óleo e, em seguida, encha o tanque de óleo até a posição de óleo.

▼Experimente o sentido de rotação do motor para ver se é consistente com o sentido da seta. Caso contrário, ajuste os terminais da fiação.

▼Ajuste a pressão, empurre (puxe) lentamente a alça do cilindro de elevação, observe a leitura do manômetro, a pressão é máxima quando a haste do pistão não se move, neste momento gire a alça para a posição intermediária, anote o valor da pressão, se o valor da pressão não estiver entre 10-16MPa, ajuste o botão frontal esquerdo ou direito da válvula de reversão até que a pressão esteja entre 10-16MPa.

Parâmetros do produto da máquina de endireitamento de parafuso de ancoragem

Características técnicas da máquina endireitadora de âncoras

▼Motor: Modelo Y132M-4, Potência: 7,5KW, Tensão: 380V

▼ Estação hidráulica: pressão 31,2 MPa vazão: 25ml

▼Cilindro de trabalho da máquina de endireitamento do parafuso de ancoragem

▼Força máxima de tração: 40KN

▼Comprimento de trabalho: movimento lateral 2.000 mm

▼Dimensões (comprimento × largura × altura): 6200 × 100 × 1400

▼Peso total: 2,5T

▼Especificações da haste de ancoragem de ajuste: diâmetro 13-27

▼Comprimento: 1000-2500
