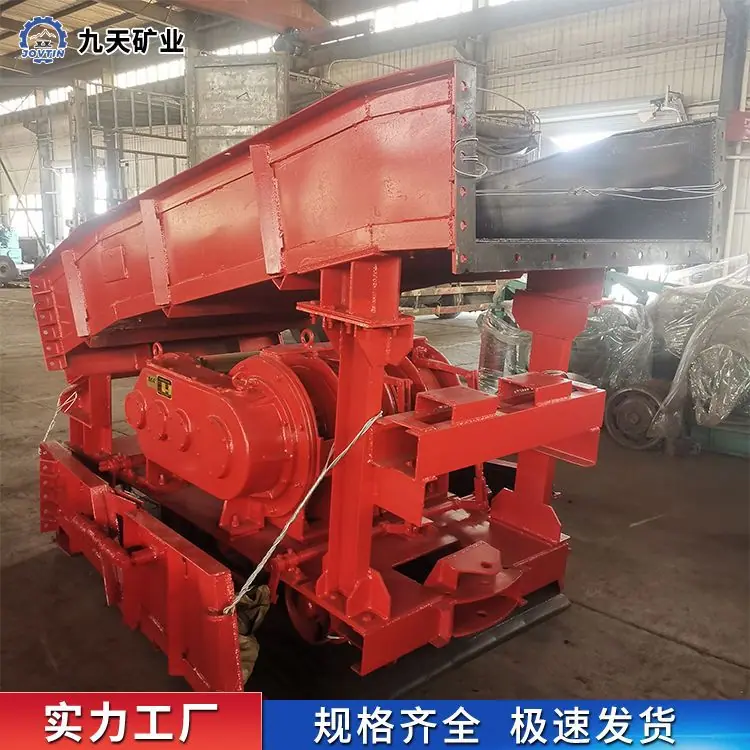

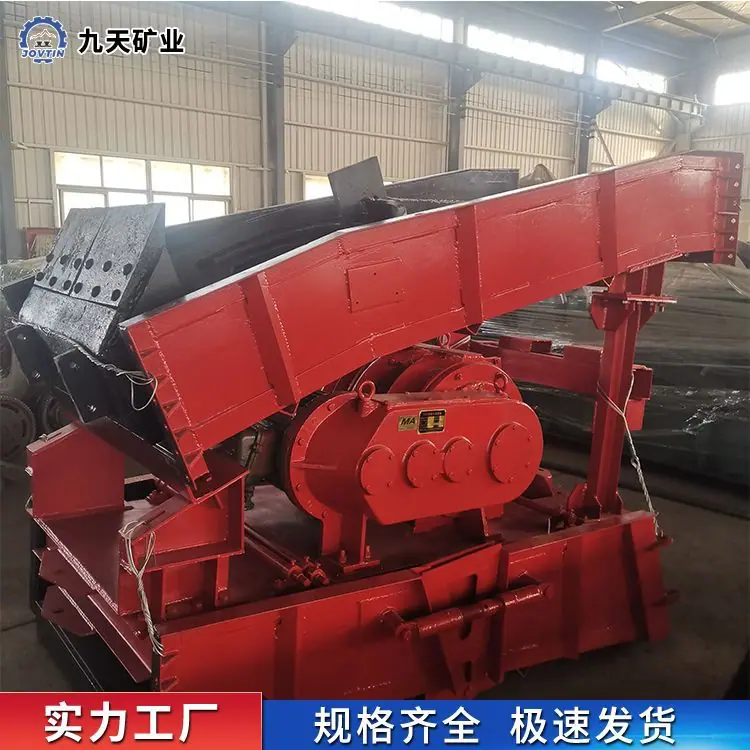

Pá Carregadeira de Rocha Tipo Rake P-90B Possui uma Gama Completa de Tipos e É Fácil de Usar

O carregador raspador tipo P-90B é amplamente utilizado na escavação de galerias, acoplado a vagonetas ou caçambas para operações de carregamento. Possui estrutura simples, alta eficiência de carregamento, boa confiabilidade e ampla aplicabilidade. Não só pode ser usado em galerias horizontais, mas o carregador raspador tipo P-90B também é adequado para seleção em galerias com altura livre superior a 3 metros (seção transversal líquida superior a 12 metros quadrados). Descrição Estrutural do Carregador Raspador P-90B
1. Cunha Fixa: É fixada na estrutura do cabeçalho e usada para pendurar a roldana da cauda. Consiste em um corpo, um cabo de aço com uma luva cônica e um anel. 2. Roldana da Cauda: É pendurada no anel da cunha fixa e usada para guiar o retorno do raspador de arraste para o cabeçalho. É composta principalmente por placas laterais, rodas de suporte do cabo, um gancho, um eixo e rolamentos. O raspador de arraste se move para frente e para trás sob a tração do cabo principal e do cabo da cauda para escavar rochas. O ângulo de ataque é de 60°, adequado para galerias inclinadas. É a ferramenta principal para o escavador de rochas escavar rochas. Os dentes do raspador são feitos de aço de alto manganês resistente ao desgaste, e os dentes do raspador podem ser substituídos após desgaste severo.
3. O mecanismo de operação, guincho, roldanas guia e calha de alimentação, calha intermediária e calha de descarga no carro. O meio da calha de alimentação é equipado com um dispositivo de elevação, que pode ajustar a altura da abertura do balde por meio de um parafuso rotativo. Para guiar o balde raspador para dentro e para fora e evitar a dispersão da ganga, também são fornecidas defletores guia esquerda e direita na parte articulada; Placas em arco resistentes ao desgaste que podem ser instaladas e removidas são fornecidas nas partes curvas dianteira e traseira da calha intermediária; A parte traseira da calha de descarga é equipada com um amortecedor de mola e pés de apoio.
Parâmetros Técnicos do Carregador de Rocha P-90B
Capacidade da caçamba (m³): 0,9;
Taxa de sobrevivência técnica (m3/h): 95-140;
Bitola (mm):6001900;
Força de tração do host (kN): 31,0-50,0;
Diâmetro do cabo de aço (mm): 31,0-50,0;
Potência do Motor (KW): 45;
Tensão de operação do motor (v): 380/660;
Dimensões gerais (mm): Comprimento-8610, Largura-2050, Altura-2745.
